1. Общие указания.

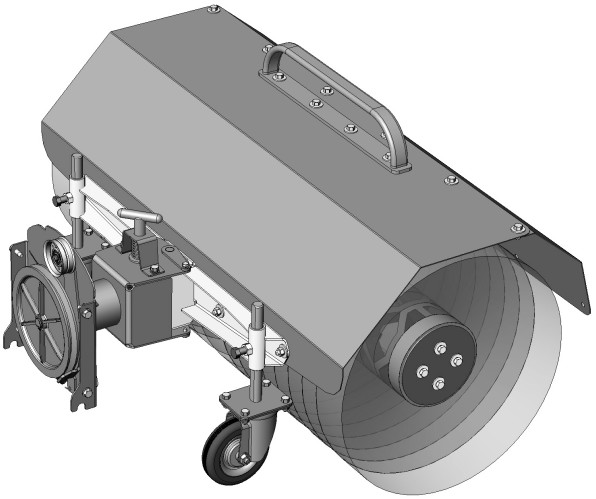

Щётка мотоблочная ЩМ-0,9 MTD (далее по тексту – ЩЁТКА) – механическое средство, предназначенное для уборки малоконтурных территорий. ЩЁТКА устанавливается на самоходные снегоуборочные машины моделей MTD Optima M (ME) 66 (67), Cub Cadet 526 HD SWE и им подобные, вместо штатной снегоуборочной насадки.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Габаритные размеры мм (длина, ширина, высота) | 805 х 1000 х 560 |
Ширина захвата не менее, мм | 900 |
Угол поворота | +18° |
Диаметр щеточных дисков, мм | 450 |
Рабочая скорость км/час | 2,5÷5 |
Масса, кг., не более | 45 |
Количество обслуживающего персонала, чел. | 1 |
3. Комплектность.
№ | Наименование | Кол. |
1 | Щётка в сборе | 1 шт. |
2 | Козырёк | 1 шт. |
3 | Руководство по эксплуатации | 1 шт. |
ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ.
- перед эксплуатацией ЩЁТКИ в комплекте с приводом необходимо внимательно ознакомиться с данным руководством и руководством по эксплуатации самоходного снегоуборщика; запрещается использовать ЩЁТКУ в незакрепленном состоянии; запрещается работа без защитных кожухов щёточных валов и клиноремённой передачи; очистку ЩЁТКИ производить только при неработающем двигателе; запрещается любое техническое обслуживание ЩЁТКИ на ходу и при работающем двигателе привода; запрещается нахождение людей при работающей ЩЁТКЕ в радиусе 3м (кроме оператора); при работе на сухой поверхности рекомендуется для защиты органов дыхания от пыли использовать индивидуальные средства защиты типа респиратора и очки для защиты глаз.
5. УСТРОЙСТВО И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
ЩЁТКА представляет собой сборно-сварную конструкцию. ЩЁТКА приводится в действие с помощью клинового ремня аналогично приводу снегоуборочной деки.
Через каждые 100 часов эксплуатации или раз в два года необходимо произвести замену смазки в коническом редукторе. Применяемая смазка – Литол-24.
Если в период эксплуатации ЩЁТКИ возникает повышенный шум шестерен конического редуктора, необходимо произвести регулировку зазора в зацеплении подбором количества регулировочных прокладок, установленных на ведомом валу. При этом должна сохраняться плавность вращения валов без подклинивания. Выполнение данной работы требует определённых навыков – поэтому рекомендуется обратиться в специализированный сервис.
6. ПОДГОТОВКА К РАБОТЕ.
Для работы необходимо от Вашего самоходного снегоуборщика отсоединить снегоуборочную насадку (1) и присоединить данную ЩЁТКУ.
ВНИМАНИЕ! При отсутствии достаточных технических навыков, для выполнения демонтажа и присоединения насадок в первый раз необходимо два человека.
6.1. Отсоединение снегоуборочной насадки.

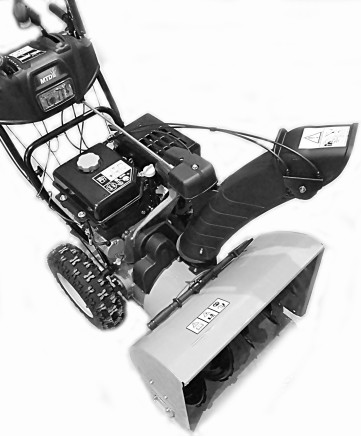

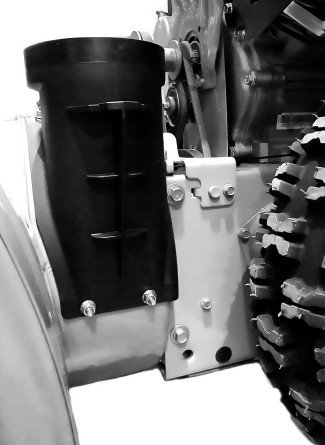

6.1.1. Снять экран (2) выброса снежной массы (См. рис.1).
В различных моделях снегоуборщика крепление экрана (2) выброса снежной массы сильно отличаются, поэтому в данной инструкции этот этап не описан – в данном случае следует воспользоваться инструкцией к Вашему самоходному снегоуборщику.
ПРИМЕЧАНИЕ: экран выброса снежной массы полностью отсоединять нет никакой необходимости – он не будет никак мешать в последствие работе ЩЁТКИ. После выполнения замены снегоуборочной приставки на ЩЁТКУ данный экран можно установить на прежнее место.

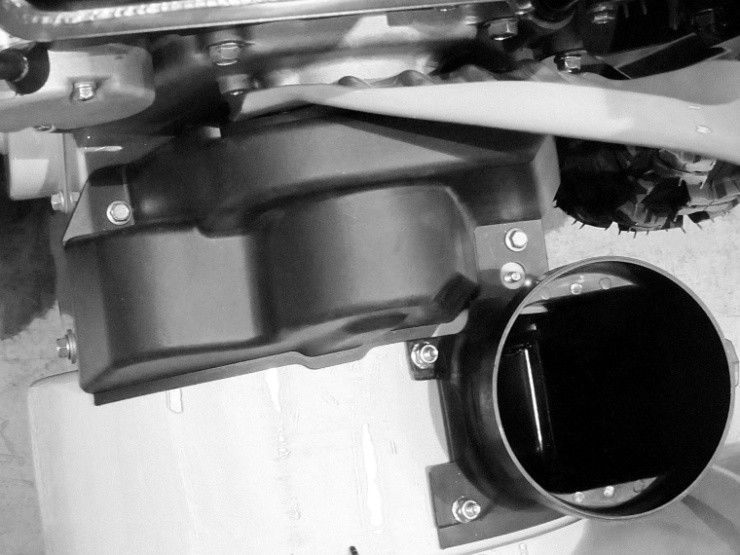

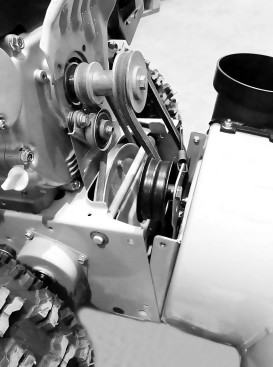

6.1.2. Снять защитный кожух (3) клиноремённой передачи, вывернув шурупы (4). (См. рис.1 и 2).

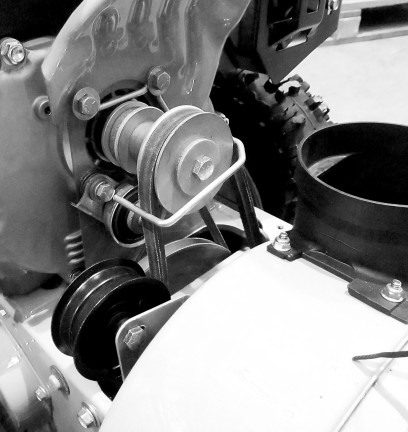

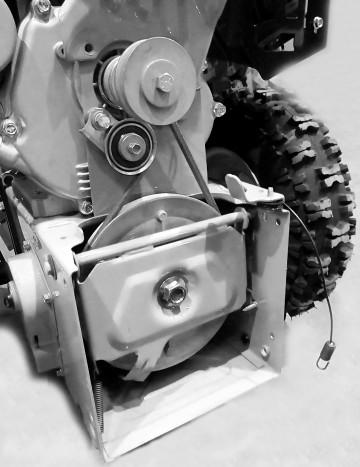

6.1.3. Отсоединить скобу (5) фиксации петли клиноремённой передачи, которая закреплена при помощи двух болтов (6) (См. рис. 3).

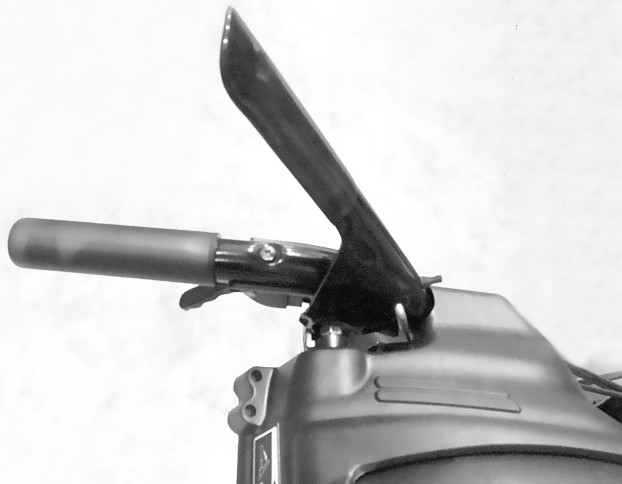

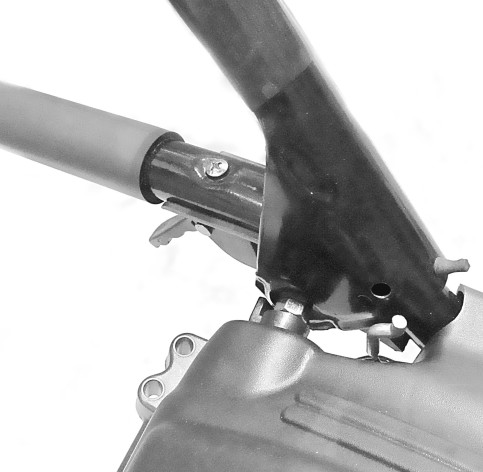

6.1.4. Для удобства снятия насадки отсоединить трос (7) от рычага (8) включения привода снегоуборщика, который расположен (у большинства моделей) на левой рукоятке. (См. рис. 1, 4 и 4а).
Далее лучше работать вдвоём.

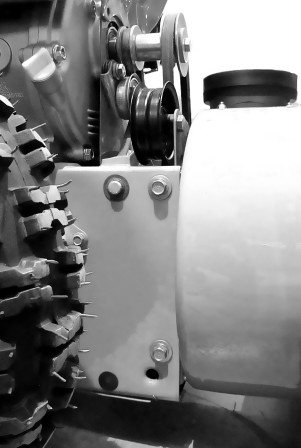

6.1.3. Вывернуть спец. винты (9), соединяющие снегоуборочную насадку (1) с корпусом привода (10)
(См. рис.5 и 5а).
ВНИМАНИЕ:
При выполнении этой операции необходимо удерживать привод от опрокидывания!
6.1.4. Наклонить привод, как показано на рис. 6.

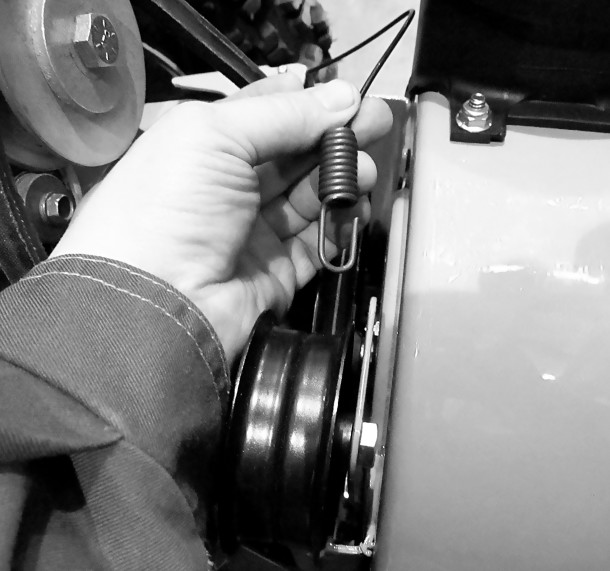

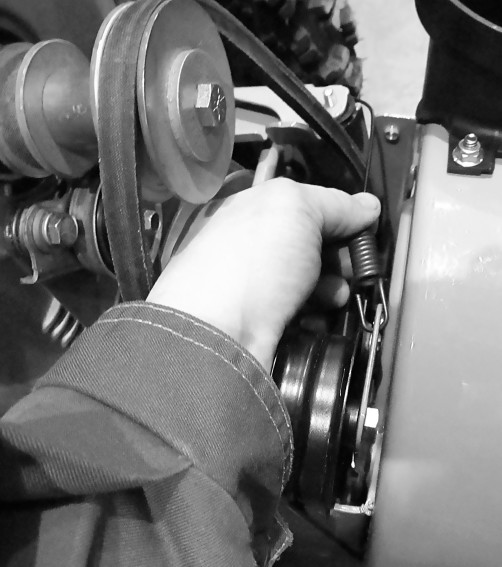

Отсоединить от рычага натяжника (11) пружину (12) троса натяжения (7) – см. рис.7 и 7а.

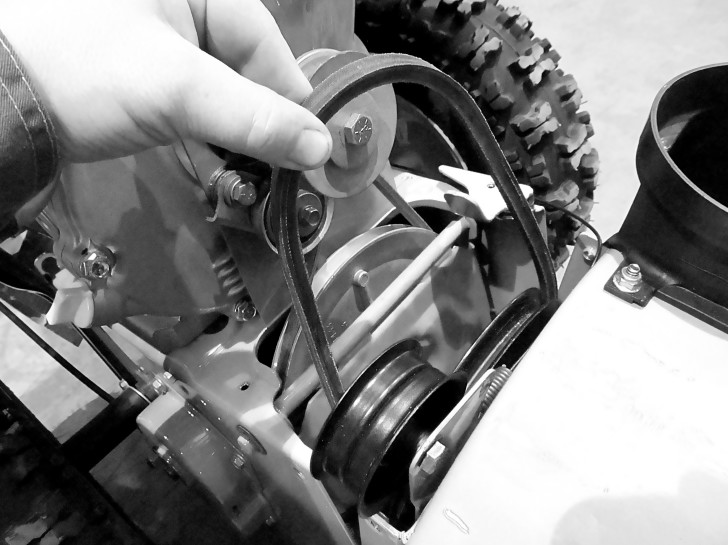

Снять со шкива (13) двигателя клиновой ремень (14) – см. рис.8.
Отсоединить полностью снегоуборочную приставку (рис. 9 и 10).
6.2. Присоединение щётки.

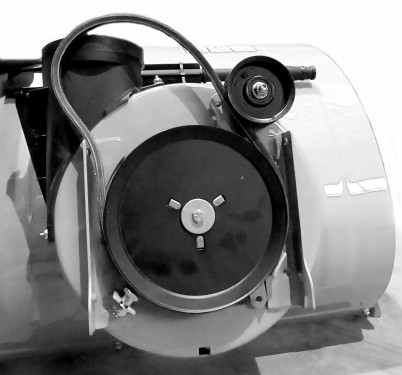

6.2.1. Снять со снегоуборочной приставки клиновой ремень (14), отсоединив упор (15) –см. рис.10.

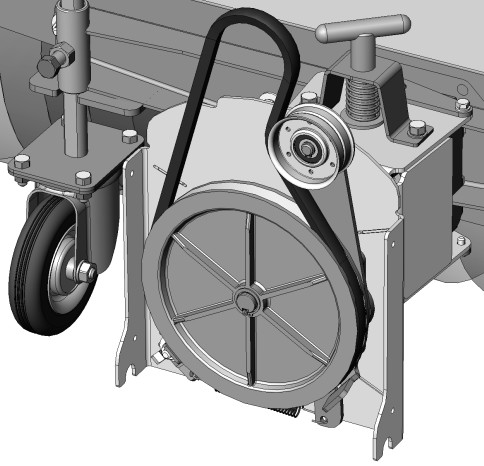

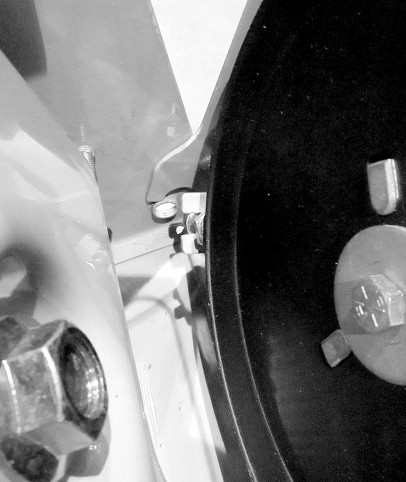

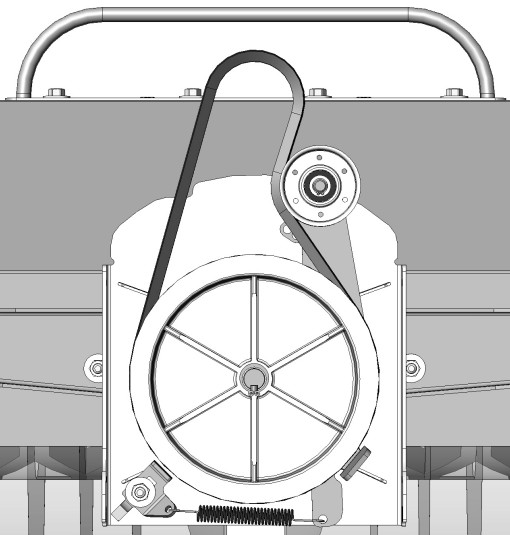

6.2.2. Установить ремень (14) на узел присоединительный (16) щетки как показано на рис. 11. Выставить упор (17), обеспечив зазор между ним и шкивом (18) 1…3 мм – см. рис. 11а.
Далее лучше работать вдвоём. Присоединение выполняется точно в обратном порядке операциям, указанным в п. п. 6.1.2. – 6.1.4.
6.2.3. Установить раму присоединительного узла (16) щётки установочными гнёздами В на установочные бобышки А корпуса (10) привода – см. рис. 5, 5а, 6, 9, 12 и 13.

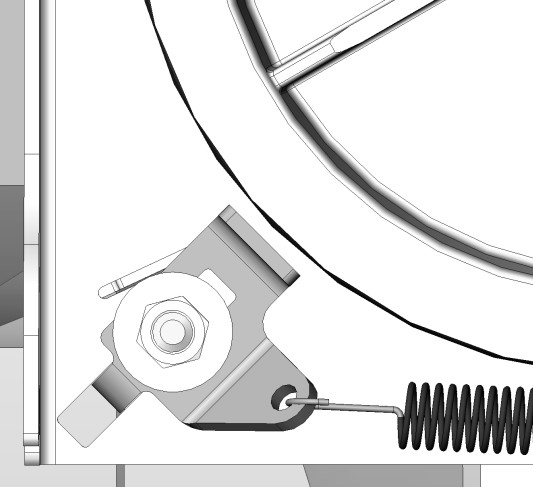

6.2.4. Зацепить пружину (12) троса натяжения (7) за рычаг натяжника (20) как показано ранее - на рис.7. На щётке пружина (12) цепляется за отверстие С рычага натяжника – см. рис.11.

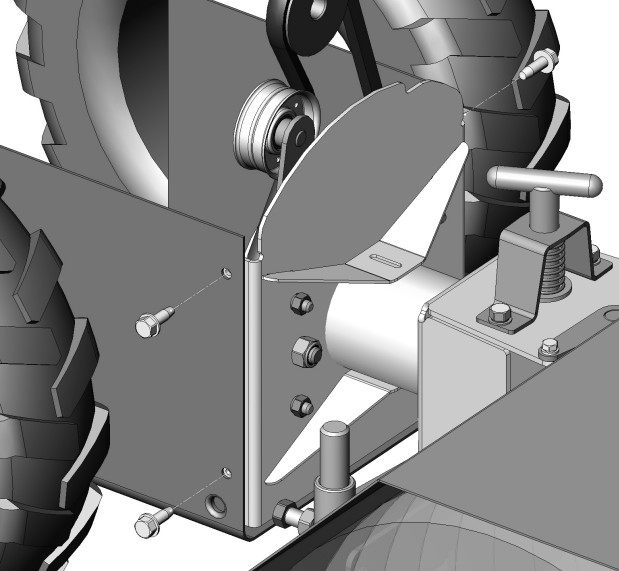

6.2.5. Ввести до упора прицепной узел (16) в корпус (10) привода и зафиксировать сборку спец. винтами (9), как показано на рис. 14.
ВНИМАНИЕ! При самой первой установке щётки в раме (21) присоединительного узла (16) щётки потребуется нарезать резьбу в отверстиях D под спец. винты (9). Нарезка осуществляется самими спец. винтами (9), которые практически являются аналогами шурупов-саморезов.
Эту операцию требуется выполнить с особой аккуратностью!
6.2.6. Присоединить трос (7) к рычагу (8) включения привода – см. рис.4а и 4 и п.6.1.4.
6.2.7. Установить в исходное положение скобу (5) фиксации петли клиноремённой передачи – см. рис. 3 и п. 6.1.3.
6.2.8. Установить на своё место защитный кожух (3) клиноремённой передачи - см. рис.2 и п.6.1.2.

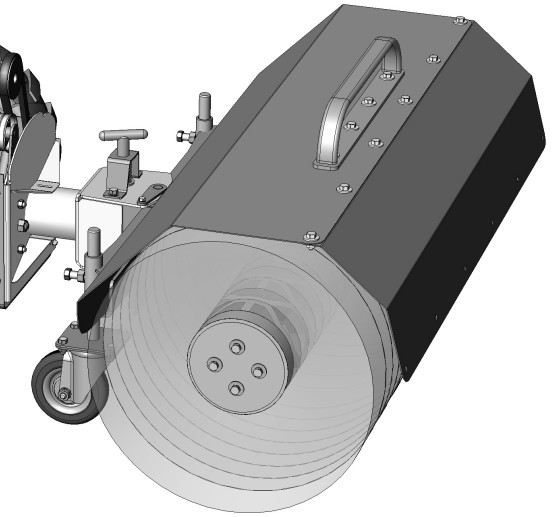

6.2.9. Установить на защитный кожух (19) щётки козырёк (20) при помощи резьбовых соединений (21). (Cм. рис. 15).
Козырёк (20) имеет несколько вариантов установки в зависимости от выполняемых работ.
Щётка готова к работе.
6.3. Настройки и регулировки щётки.
6.3.1. Поворот щётки.
Поворот щётки в одно из трёх требуемых положений осуществляется после разблокировки поворотного узла вытягиванием фиксатора (22) – см. рис.16. После выполнения поворота необходимо отпустить фиксатор (22) и он под действием возвратной пружины войдёт в соответствующее гнездо корпуса (23) трансмиссии и зафиксирует щётку в требуемом положении.
6.3.2. Настройка опорных колёс.
При помощи опорных колёс (24) настраивается усилие прижатия щеточных дисков (25) к убираемой поверхности. Для установки опорных колёс (24) в требуемое положение необходимо ослабить болты (26), выставить опорные колёса в требуемое положение и зафиксировать их болтами (26). (См. рис. 16).
ВНИМАНИЕ: При длительном хранении щётки без отсоединения от привода опорные колёса (24) необходимо выставить так, чтобы щёточные диски не касались поверхности в целях предохранения их от деформации.
6.4. Замена щёточных дисков.
В результате эксплуатации щёточные диски (25) постепенно изнашиваются. При износе щёточных дисков до состояния, при котором их эксплуатация невозможна их необходимо заменить. Замена осуществляется на аналогичные диски. Работа по замене осуществляется в следующем порядке:
6.4.1. Отсоединить прижимы (27), вывернув болты (28) – см. рис.16.
6.4.2. Снять щёточные диски (25).
6.4.3. Установить новые щёточные диски (25) аналогично тому, как были установлены изношенные.
6.4.4. Зафиксировать сборку прижимами (27).
ВНИМАНИЕ! Щёточные диски (25) являются расходным материалом.
7. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ.
По окончании работ ЩЁТКУ необходимо тщательно очистить от загрязнений и протереть ветошью.
Хранить ЩЁТКУ рекомендуется в закрытом помещении. В случае длительного хранения ЩЁТКИ рекомендуется детали, не имеющие лакокрасочного покрытия, смазать консервирующей консистентной смазкой.
ВНИМАНИЕ! Хранить щётку необходимо таким образом, чтобы не деформировалась щетина щёточных дисков, т. к. при длительном нахождении в деформированном состоянии щетина не восстанавливает свою исходную форму! Можно установить щётку редуктором на подкладки и т. п.
Транспортировать ЩЁТКУ допускается любым видом транспорта, обеспечивающим её сохранность.
Не допускается транспортировка и хранение щётки в перевёрнутом состоянии!
8. Гарантийные обязательства.
Предприятие-изготовитель гарантирует нормальную работу ЩЁТКИ при соблюдении потребителем условий эксплуатации, правил хранения и транспортировки, указанные в данном руководстве.
Гарантийный срок эксплуатации – 24 месяца от даты изготовления.
Срок службы - 5 лет
При обнаружении дефектов в период гарантийного срока, предприятие-изготовитель обязуется бесплатно заменить или отремонтировать вышедшие из строя узлы, если дефект произошел по вине предприятия-изготовителя.
Предприятие оставляет за собой право изменения конструкции с целью улучшения потребительских качеств изделия.
ВНИМАНИЕ: щеточные диски и клиновой ремень являются расходным материалом! Естественный износ щеточных дисков и клинового ремня не являюется гарантийным случаем.
В случае обнаружения дефекта необходимо обратится по адресу:
215039, Россия, Смоленская область, Гагаринский р-н, д. Поличня, ул. Новая, К», тел/ 6-59-69, 6-00-10 www. mobilk. ru |
При предъявлении рекламаций необходимо приложить «Свидетельство о приёмке» и указать точный почтовый адрес.
Предприятие-изготовитель не несёт ответственности в случае:
а) не соблюдения условий эксплуатации, правил хранения и транспортировки;
б) отсутствия в «Свидетельстве о приёмке» штампа предприятия-изготовителя.
9. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ.
ЩЁТКА соответствует ТУ 4737-006-12352276-2011 и признана годной к эксплуатации.
Заводской номер № 000-
М. П. Дата выпуска «____»___________20____ г.
(штамп ОТК)
