Градуирование амперметра и вольтметра (стр. 2 )

I=I1+I2, U=U1=U2

Разделив первое равенство на второе, получаем:

Так как

U=I 1/R1=I 2/R 2

тоI1/I 2=R 1/R 2

1.3 Электродвижущая сила. Закон Ома для полной цепи.

Если два заряженных тела соединить проводником, то через него пойдет кратковременный ток. Избыточные электроны с отрицательно заряженного тела перейдут на положительно заряженное. Потенциалы тел окажутся одинаковыми, значит, напряжение на концах проводника станет равно нулю, и ток прекратится. Для существования длительного тока в проводнике нужно поддерживать разность потенциалов на его концах неизменной. Этого можно достичь, перенося свободные электроны с положительного тела на отрицательное так, чтобы заряды тел не менялись со временем.

Силы электрического взаимодействия сами по себе не способны осуществлять подобное разделение зарядов. Они вызывают притяжение электронов к положительному телу и отталкивание от отрицательного. Поэтому внутри источника тока должны действовать сторонние силы, имеющие неэлектрическую природу и обеспечивающие разделение электрических зарядов.

ЭДС источника равна сумме напряжений на внешнем и внутреннем участках цепи

где r  - внутреннее сопротивление источника.

Закон Ома для полной цепи

Сила тока прямо пропорциональна ЭДС источника и обратно пропорциональна полному сопротивлению цепи:

Работа сторонних сил по перемещению вдоль замкнутого контура заряда

q = I ∆t  равна

Она идет на нагревание внешнего и внутреннего участков цепи:

Сокращая, получаем: е = IR + Ir  .

В случае, когда последовательная цепь содержит несколько источников тока, результирующая ЭДС равна алгебраической сумме ЭДС источников с учетом их знаков: е = е1 + е2 + е3 + …, а внутреннее сопротивление - сумме всех их внутренних сопротивлений: r = r1 + r2 + r3 + … .

Глава 2 Устройство и принцип действия измерительных приборов.

2.1 История создания.

Гальваномметр (от фамилии учёного Луиджи Гальвани и древне греческого мефсЭщ «измеряю») — высокочувствительный прибор для измерения малых постоянных и переменных электрических токов. В отличие от обычных микроамперметров шкала гальванометра может быть проградуирована не только в единицах силы, но и в единицах напряжения, других физических величин, или иметь условную, безразмерную градуировку, например, при использовании в качестве нуль-индикаторов.

Отклонение магнитной стрелки под действием тока, протекающего в проводнике было впервые описано Гансом Эрстедом в 1820 году. Это явление рассматривалось, как один из способов измерения электрического тока. Самое раннее упоминание о гальванометре сделал Иоганн Швейгер в университете Галле 16 сентября 1820 года. Термин гальванометр впервые появился в 1836 году по фамилии ученого Луиджи Гальвани.

Ранние гальванометры с подвижным магнитом имели существенный недостаток: любые магниты или железные предметы воздействовали на гальванометр и отклонение стрелки не было прямо пропорционально протекающему току. В 1882 году Жак-Арсен д'Арсонваль и Марсель Депре разработали гальванометр с неподвижным магнитом и движущейся проволочной катушкой, подвешенной на тонких проводах. В железной трубке внутри катушки сосредотачивалось магнитное поле. К катушке прикреплялось легкое зеркало, которое отклоняло луч света под действием тока в катушке. Получившийся гальванометр был очень чувствителен и позволял обнаружить ток силой 10 микроампер.

Эдвард Уэстон усовершенствовал эту конструкцию. Он заменил тонкие провода на спиральные пружины, как в балансном колесе наручных часов. Он разработал метод стабилизации магнитного поля постоянного магнита, так что точность инструмента не уменьшалась с течением времени. Уэстон заменил зеркало на стрелку и использовал плоское зеркало под стрелкой для исключения параллакса при наблюдениях.

В 1888 году Уэстон запатентовал свое устройство, который стал стандартным прибором в электрооборудовании. Такая конструкция и сегодня используется в гальванометрах с подвижной катушкой Долгое время стрелочные гальванометры оставались наиболее массовой разновидностью электроизмерительных приборов.

2.2 Принцип действия.

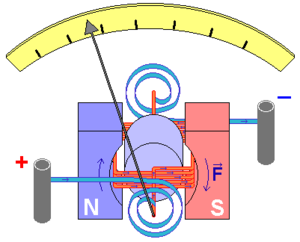

Чаще всего гальванометр используют в качестве аналогового измерительного прибора. Он используется для измерения постоянного тока, протекающего в цепи. Гальванометры конструкции д'Арсонваля Уэстона используемые на сегодняшний день сделаны с небольшой поворачивающейся катушкой, находящейся в поле постоянного магнита. К катушке прикреплена стрелка. Маленькая пружина возвращает катушку со стрелкой в нулевое положение.

Когда постоянный ток проходит сквозь катушку, в ней возникает магнитное поле. Оно взаимодействует с полем постоянного магнита, и катушка, вместе со стрелкой, поворачивается, указывая на протекающий через катушку электрический ток. Угол поворота стрелки пропорционален силе тока, протекающего через катушку.

2.3 Разновидности и устройство.

Магнитоэлектрический. Представляет собой проводящую рамку (обычно намотана тонким проводом), закреплённую на оси в магнитном поле постоянного магнита. При отсутствии тока в рамке она удерживается пружиной в некотором нулевом положении. Если же по рамке протекает ток, то рамка отклоняется на угол, пропорциональный силе тока, зависящий от жёсткости пружины и индукции магнитного поля. Стрелка, закреплённая на рамке, показывает значение тока в тех единицах, в которых отградуирована шкала гальванометра.

От прочих конструкций магнитоэлектрическая система отличается наибольшей линейностью градуировки шкалы прибора (в единицах силы тока или напряжения) и наибольшей чувствительностью (минимальным значением тока полного отклонения стрелки).

Электромагнитный. Исторически самая первая конструкция гальванометра. Содержит неподвижную катушку с током и подвижный магнит (в приборах постоянного тока) или сердечник из магнитного мягкого материала (для приборов, измеряющих и постоянный, и переменный ток), втягиваемый в катушку или поворачивающийся относительно неё.

Данная конструкция отличается большей простотой, отсутствием необходимости делать катушку возможно меньшего размера и веса (что требуется для магнитоэлектрической системы), отсутствием проблемы подведения тока к подвижной катушке. Однако такие приборы отличаются существенной нелинейностью шкалы (из-за неравномерностей магнитного поля сердечника и краевых эффектов катушки) и соответствующей сложностью градуировки. Тем не менее, применение данной конструкции приборов в качестве амперметров переменного тока относительно большой величины оправдано большей простотой конструкции и отсутствием дополнительных выпрямительных элементов и шунтов. Вольтметры же переменного и постоянного тока электромагнитной системы наиболее удобны для контроля узкого диапазона значений напряжения, так как начальный участок шкалы прибора сильно сжат, а контролируемый участок может быть растянут.

Тангенциальный. Тангенциальный гальванометр - один из первых гальванометров, использовавшихся для измерения электрического тока. Он работает с помощью компаса, который используется для сравнения магнитного поля создаваемого неизвестным током с магнитным полем Земли. Свое название он получил от тангенциального закона магнетизма, в котором говорится, что тангенс угла наклона магнитной стрелки пропорционален соотношению сил двух перпендикулярных магнитных полей. Впервые это было описано Клодом Пулье в 1837 году.

Тангенциальный гальванометр состоит из катушки, сделанной из изолированной медной проволоки, намотанной на немагнитную рамку, расположенную вертикально. Рамка может поворачиваться вокруг вертикальной оси, проходящей через ее центр. Компас расположен горизонтально, в центре круговой шкалы. Круговая шкала разделена на четыре квадранта, каждый из которых проградуирован от 0° до 90°. К магнитной стрелке компаса прикреплен длинный алюминиевый указатель. Чтобы избежать ошибок из-за параллакса под стрелкой устанавливают плоское зеркало.

В процессе работы гальванометр устанавливают так чтобы стрелка компаса совпала с плоскостью катушки. Затем к катушке подводят измеряемый ток, который создает магнитное поле на оси катушки, перпендикулярное магнитному полю Земли. Стрелка реагирует на векторную сумму двух полей и отклоняется на угол равный тангенсу отношения этих полей.

2.4 Применение измерительных приборов.

Гальванометр является базовым блоком для построения других измерительных приборов. На основе гальванометра можно построить амперметр и вольтметр постоянного тока с произвольным пределом измерения.

Основное отличие амперметра от вольтметра состоит в том, что измерительная катушка амперметра подключена к шунту, установленному в приборе или вне его, по которому протекает измеряемый ток, измерительная же цепь вольтметра включается непосредственно в место измерения напряжения.

2.4.1 Амперметр

Для получения амперметра необходимо подключить параллельно гальванометру шунтирующий резистор. Используя шунты различного сопротивления можно измерять большие токи.

Схема амперметра приведена на рисунке.

Амперметр измеряет значение тока в цепи и включается последовательно с нагрузкой, и значит должен иметь минимальное сопротивление, иначе на нём может падать напряжение, что недопустимо, а также будет выделяться значительное количество тепла, которое будет приводить к дополнительным погрешностям. При значительных токах большинство амперметров включаются в цепь при помощи шунта, через который проходит весь ток нагрузки, а сам амперметр включается параллельно к шунту.
