Автомат для очистки и розлива воды
в тару потребителя
ИЧВ УП 08-10(350)
ТУ 5151-001-95876025-2009
Разработал:
Воронеж - 2013
Система очистки и розлива воды в тару потребителя за наличный и безналичный расчёт с функцией пополнения баланса.
Технический паспорт ИЧВ УП 08-10(350)
Содержание:
1. Назначение изделия |
2. Общее описание |
3. Технические характеристики |
4. Состав и комплект поставки |
5. Устройство ИЧВ УП 08-10(350) и его составных частей |
6. Режимы и принцип работы ИЧВ УП 08-10(350) |
7. Меры безопасности |
8. Подготовка к работе, монтаж. |
9. Первоначальный запуск |
10. Возможные неисправности и способы их устранения |
11. Указание по поверке |
1. Назначение изделия:
1.1. ИЧВ УП 08-10(350), предназначен для розлива питьевой воды в чистую тару потребителя за наличный и безналичный расчёт.
2. Общее описание:

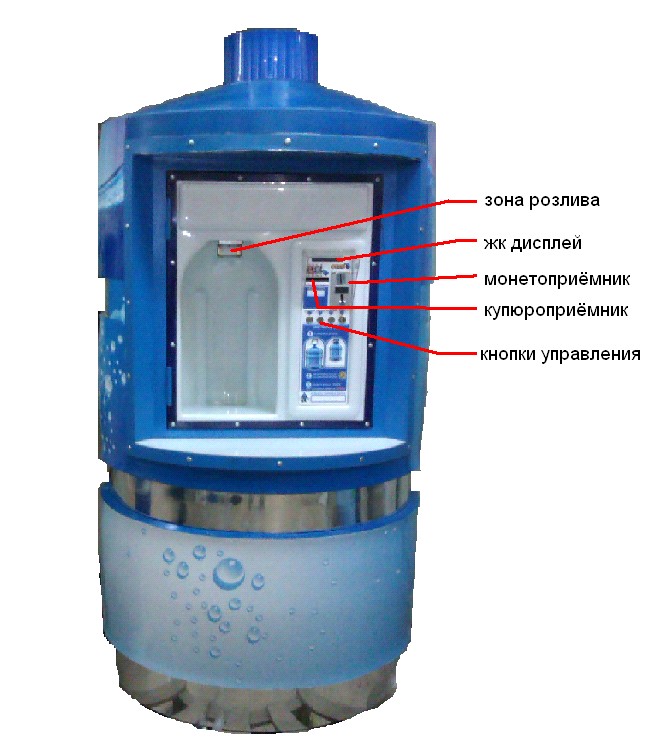

2.1. Система очистки и розлива воды в тару потребителя серии «ИЧВ УП 08-10(350)», предназначена для очистки и розлива чистой питьевой воды в тару потребителя.
2.2. Расчеты производятся за наличный расчёт купюрами, а также по многоразовым предоплаченным электронным ключам, заранее распространяемым среди потребителя.
2.3. В аппарате предусмотрена функция пополнения баланса наличным расчётом.
2.4. Исполнение корпуса из пластика исключает коррозию и позволяет эксплуатировать автомат многие годы без замены корпуса и комплектующих деталей.
2.5. Гидравлические соединения выполнены с помощью барьерных трубок и быстроразъемных соединений для систем водоснабжения «Speedfit».
2.6. Вся продукция Speedfit - имеет Российские сертификаты соответствия и гигиены, а также международные сертификаты качества ISO9001, WRAS, BBA..
2.7. Система предназначена для установки на улице. Для пользования в тёмное время суток в аппарате предусмотрена подсветка.
2.8. Система очистки ИЧВ УП 08-10(350)является обратноосмотической. Она использует давление воды для поворота в обратном направлении естественного физического процесса, именуемого осмосом. Вода, подаваемая под давлением, направляется через полупроницаемую мембрану для фильтрации минералов и примесей. Чистая питьевая вода поступает в накопительную ёмкость. Минералы и примеси поступают в сток вместе с оборотной водой. ИЧВ УП 08-10(350) состоит из заменяемых картриджей. Предварительный фильтр удаляет песок, тину, грязь частицы ржавчины, прочие частицы из поступающей воды до того, как они достигают мембраны. В системе установлена система УФО – стерилизации и озонирования, а также постфильтр, он удаляет любые привкусы и запахи, которые могут оставаться в воде, после прохождения мембраны.
3. Технические характеристики:
ИЧВ УП 08-10(350) в сборе | Водоподготовительная система на основе полупроницаемых мембран, номинальной производительностью 1500 литров в сутки при номинальном рабочем давлении 4 кгс/см, Общей минерализации 500 мг/л. и температуре воды на входе 15 С. |
Потребности в исходной воде с учетом сброса концентрата | До 0,4 куб. м /час в зависимости от ионного состава и температуры исходной воды. |
Полезная производительность по очищенной воде | До 0,07 м /час в зависимости от ионного состава и температуры исходной воды. |
Допустимый диапазон температур исходной воды | От +5° до +30°С. |
Допустимая минерализация исходной воды | Общая минерализация до 1000 мг/л. |
Допустимая жесткость исходной воды | Общая жесткость до 20 мг-экв/л |
Допустимое содержание железа (общего) в исходной воде | Содержание железа (общего) до 5мг/л. |
Хлор | До 0,5 мг/л |
Напряжение питания | ~ 220В. 50Гц. |
Максимальная потребляемая мощность Вт | |
дежурный режим* | 8Вт |
налив воды в ёмкость* | 8 Вт |
Выдача раздатчика* | 44 Вт |
Потребляемая мощность на 1 куб. потреб. воды* | 44 Вт. |
Давление на выходе | 2 Атм. |
Габаритные размеры (Высота, диаметр) | 220 см, 140 х 140 см |
Вес, кг | 140 |
* В зимнее время добавляется мощность установленного обогреваВт.
4. Состав и комплект поставки:
№ п/п | Наименование | Кол-во шт. |
1 | ИЧВ УП 08-10(350), собранный в соответствии с ТУ 5151-001-95876025-2008 | 1 |
2 | Паспорт | 1 |
3 | Ключ | 1 |

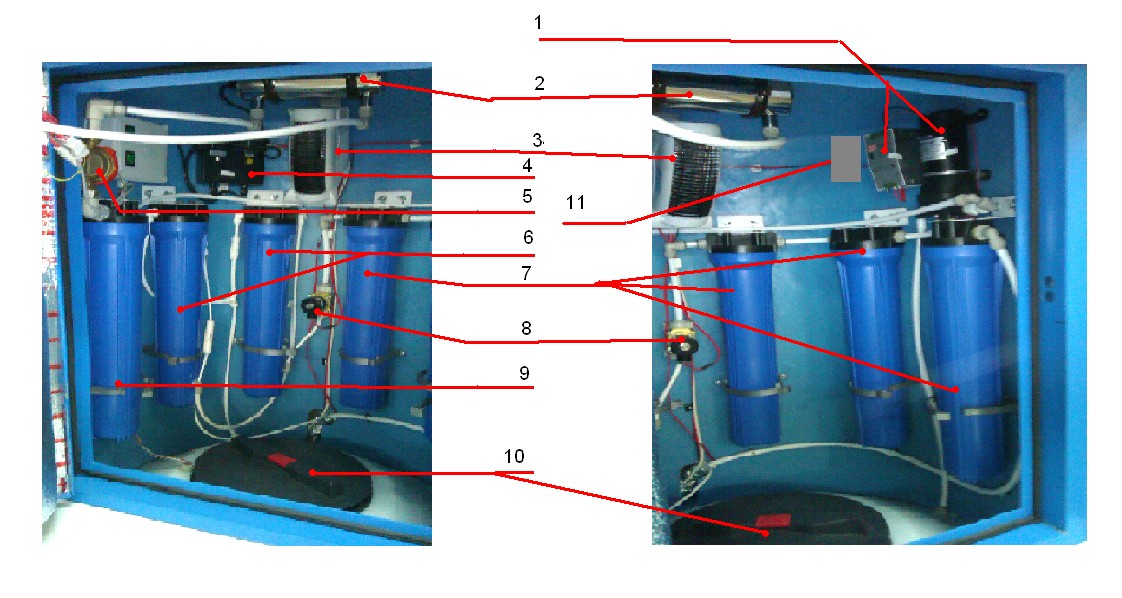

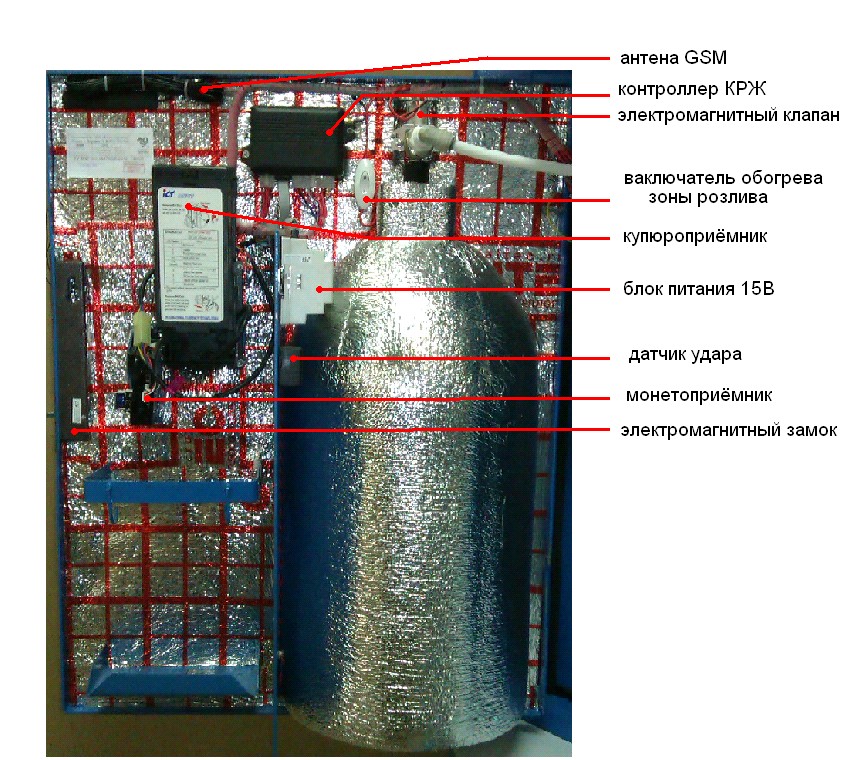

5. Устройство ИЧВ УП 08-10(350)и его составных частей:
1.Насос с блоком питания
2. УФ стерелизатор
3. Обогреватель
4. Блок питания УФ
5. ДРВ
6. Колбы с мембранами
7. Фильтр предварительной очистки
8. Электромагнитный клапан
9. Постуглеродистый фильтр
10. Ёмкость для воды
11. Генератор озона
Диаметр коммутационного жгута не превышает 5 см.
6. Режимы и принцип работы ИЧВ УП 08-10(350)
ВНИМАНИЕ! Автомат должен устанавливаться в зоне уверенного приема сотовой сети!
6.1. Отпуск воды за наличный расчет.
6.1.1. Установить автомат.
6.1.2. Внести сумму кратную количеству литров. На дисплее отразится внесенная сумма.
6.1.3. Для подачи воды нажать кнопку «пуск/стоп». Во время подачи воды на дисплее отразится списывание внесенной суммы.
6.1.4. Для принудительной остановки подачи воды нажать кнопку «пуск/стоп».
6.1.5. Для продолжения подачи воды нажать кнопку «пуск/стоп».
Внимание: минимальный отпускной объем - 1 литр*. Автомат списывает внесенную сумму кратно 1 литру. Если внесенная сумма некратна литрам, то автомат остановит подачу воды в момент остатка внесенной суммы меньшей цены 1 литра. Остаток сохраняется в течении 2х минут* после чего списывается. Информация о списанных суммах сохраняется в базе данных оператора сети и по требованию может быть возвращена покупателю. Остаток можно пополнить до суммы кратной литрам и продолжить подачу воды. Обладатель личного магнитного идентификатора (далее ключа) может перенести остаток средств на свой баланс, прислонив ключ к считывателю ключей. В случае принудительной остановки подачи воды нажатием кнопки «пуск/стоп» автомат считает выданным тот объем воды, на который уже списан баланс.
Максимальная доза разовой выдачи 5 литров*. Для покупки воды большего объема необходимо после остановки автоматом подачи воды, нажать кнопку «пуск/стоп».
Автомат может остановить подачу воды в следующих случаях:
- Закончились деньги либо оставшаяся сумма меньше цены одного литра.
- В автомате нет воды
- Отпущена максимальная разовая доза выдачи.
6.2. Проверка баланса на ключе.
Прислоните ключ к считывателю ключей. В течении 4х секунд на дисплее будет отражаться сумма баланса.
6.3. Отпуск воды за безналичный расчет.
6.3.1. Установить емкость.
6.3.2. Прислонить ключ к считывателю ключей. На дисплее отразится сумма баланса, в течении 4х секунд*
6.3.3. Нажать кнопку «пуск/стоп» для подачи воды. Во время подачи воды на дисплее отразится списывание суммы баланса.
6.3.4. Для принудительной остановки подачи воды нажать кнопку «пуск/стоп».
6.3.5. Для продолжения подачи воды нажать кнопку «пуск/стоп» в течении 4х секунд*, либо повторить всю операцию с самого начала.
Внимание: минимальный отпускной объем - 1 литр. Автомат списывает внесенную сумму кратно 1 литру. В случае принудительной остановки подачи воды нажатием кнопки «пуск/стоп» автомат считает выданным тот объем воды, на который уже списан баланс. Максимальный разовый объем выдачи - 5 литров*. Для покупки воды большего объема необходимо в течении 4х секунд* после остановки автоматом подачи воды, нажать кнопку «пуск/стоп» или повторить операцию сначала.
6.4. Пополнение баланса ключа.
6.4.1. Внести сумму. На дисплее отразится внесенная сумма.
6.4.2. Прислонить ключ к считывателю ключей, аванс автоматически перейдет на баланс ключа.
6.5. Инкассация
6.5.1. Для получения информации о наличии и количестве денег в копилке, кратковременно (не более 2х секунд) прислонить ключ инкассатора к считывателю ключей. На дисплее отразится накопленная сумма в автомате.
6.5.2. Для инкассации прислонить ключ инкассатора к считывателю ключей и удерживать его долее 2х секунд. Если ключ инкассатора зарегистрирован в Вашей базе данных биллинговой сети, то с удаленного сервера поступит сигнал на управляющий контроллер автомата и электромеханический замок откроется. Информация об инкассациях передаётся на удаленный сервер.
6.6. Режим «off-line» В случае некорректного соединения с удаленным сервером автомат способен производить отпуск воды только за наличный расчет. В этом случае на дисплее будет отражаться «внесите аванс».
При работе в режиме «off-line», каждые 13 минут автомат будет делать попытку выхода на связь с удаленным сервером.
*Данные значения установлены в автомате по умолчанию и при желании корректируются.

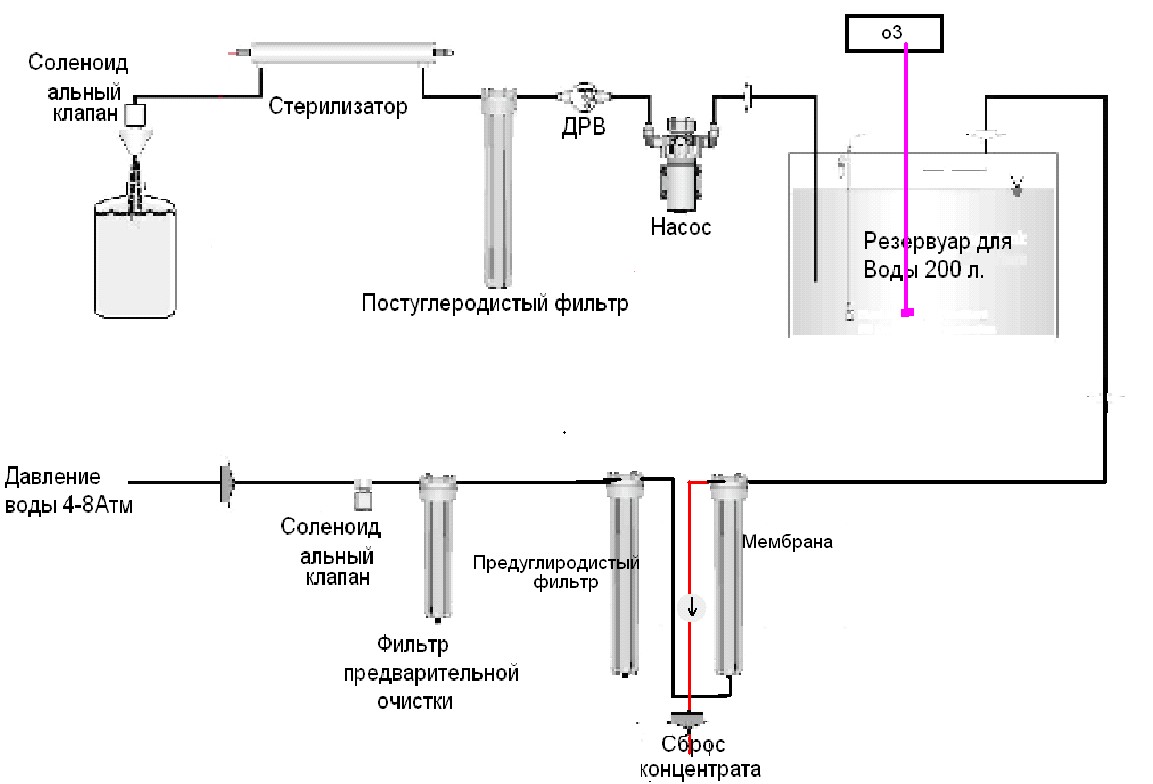

6.7. Фильтрация воды
1. Неочищенная вода давлением не ниже 4 Атм, поступает в предварительный фильтр механической очистки и угольный фильтр, задерживающие механические примеси и частицы более 5 мкр., а также хлор.
2. Затем основная доля воды попадает в мембрану, где происходит опреснение и умягчение воды.
3. Чистая вода накапливается в специальной ёмкости, в которую вместе с водой подаётся озон, который производит обеззараживание воды и ёмкости.
4. Подача воды из ёмкости на раздатчики производится насосом, через пост фильтр, в состав которого входит прессованный кокосовый уголь. Основное действие фильтра, устранение газовой фазы и сорбция (удаление посторонних привкусов и запаха в результате прохождения чистой воды через насос).
5. Окончательное обеззараживание происходит на выходе при помощи ультрафиолетового стерилизатора.
6. Концентрат, выходящий из мембраны, через трубку уходит в канализационную трубу.
7. Меры безопасности:
7.1. ИЧВ УП 08-10(350) является сложным техническим устройством, обслуживание которого производится только специалистами аккредитованной производителем сервисной службы. При эксплуатации ИЧВ УП 08-10(350) необходимо проводить регулярный его осмотр не менее одного раза в неделю. При обнаружении неисправности, подтёков и не герметичности соединений необходимо обесточить установку, и обратится в сервисную службу.
Не допускается попадание воды на электрические части аппарата.
При попадании воды на токоведущие части установки необходимо обесточить аппарат и продуть всё сжатым воздухом до полного удаления воды.

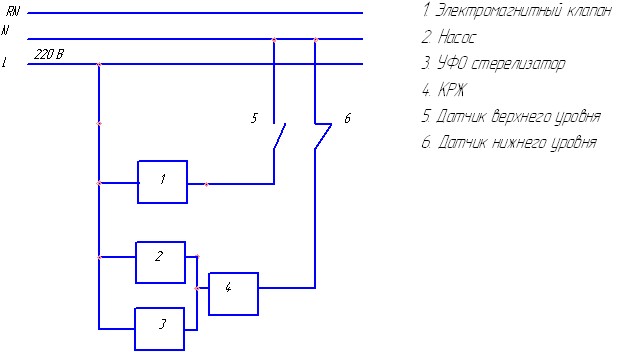

7.2. ИЧВ УП 08-10(350) должен быть заземлен путем присоединения отходящих заземляющих проводников к внешнему контуру заземления. При скачках сетевого напряжения (выше 250В) необходимо установить дополнительную защиту от перенапряжения.
Противопожарная безопасность.

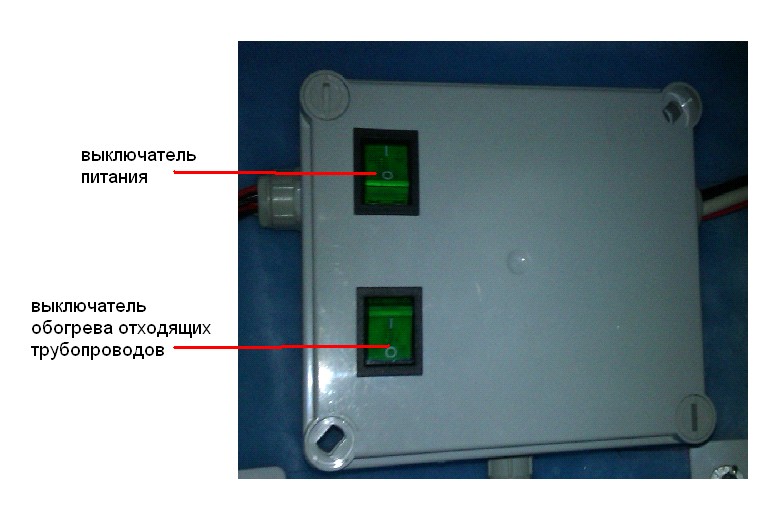

Оборудование снабжено автоматическим размыкателем сети 220В, в случае возникновения короткого замыкания, оборудование автоматически обесточивается.
8. Подготовка к работе, монтаж:
До монтажа ИЧВ УП 08-10(350) хранить в сухом помещении в упаковке изготовителя. С завода изготовителя аппарат идёт в закрытом состоянии. Чтобы открыть дверцу ИЧВ УП 08-10(350) необходимо воспользоваться выведенными проводами на лицевой панели автомата, подав на них 12-14В. Замок откроется, после чего провода необходимо убрать в секретное место.
Монтаж производится на ровной вертикальной поверхности с бетонным основанием.
Проверьте, что все соединения, трубопровод, размещение фильтров и электрические компоненты в автомате готовы к работе.

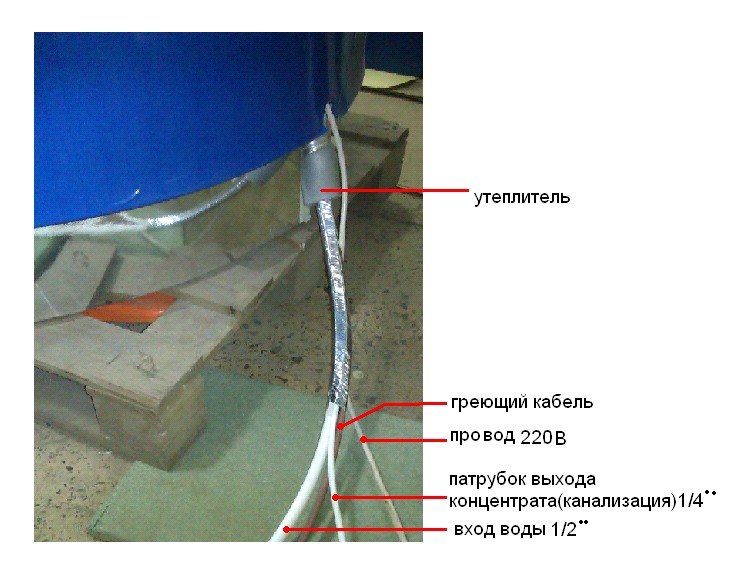

Соедините трубу централизованного водоснабжения с входным патрубком автомата. Соедините трубу выхода концентрата с канализацией. Подсоедините провод питания. Все отходящие патрубки необходимо примотать к греющему кабелю и утеплить утеплителем. Если автомат установлен далеко от места присоединения, патрубки дополнительно защищаются и монтируются в землю. Подайте медленно воду в автомат, проверьте все соединения, размещение фильтров и трубопровод.9. Первоначальный запуск:
9.1. Установить СИМ карту в автомат и зарегистрировать в программе.
9.2. Подать напряжение на ИЧВ УП 08-10(350). На датчике расхода воды ДРВ должны засветиться индикаторы "зелёного" справа и "оранжевого" слева цвета. На ЖК-дисплее, в передней части корпуса
ИЧВ УП 08-10(350), отобразиться информация «Нет воды».
9.3. Подождать пока наберётся вода выше датчика нижнего уровня. На дисплее отобразится « Внесите аванс /прислоните ключ».
9.4. Прислонить ключ к считывателю ключей. На дисплее отразится сумма баланса.
9.5. Нажать кнопку «пуск/стоп» для подачи воды. Во время подачи воды на дисплее отразится списывание суммы баланса
9.6. При работе в режиме отпуск воды, на датчике расхода воды начнёт мигать индикатор оранжевого цвета, показывая отправку импульсов на КРЖ.
9.7. Произвести настройки аппарата при помощи программы.
10. Возможные неисправности и способы их устранения:
Неисправность | Вероятная причина | Способ устранения | Примечание |
1 | 2 | 3 | 4 |
Не светится ЖК-дисплей | Отсутствует напряжение питания на КРЖ | Проверить целостность соединения клемм с КРЖ | Обратится в сервисную службу. |
Не срабатывает электромагнитный клапан | Не поступает напряжение на катушку | Проверить целостность соединения клемм с КРЖ | Обратится в сервисную службу. |
Не светятся индикаторы на ДРВ | Отсутствует напряжение | Проверить целостность соединения клемм в местах скрутки с КРЖ | Обратится в сервисную службу. |
Индикатор работает, но при нажатии кнопки «Пуск» не считываются единицы | Неисправность ДРВ | Заменить ДРВ | Обратится в сервисную службу. |
Не работает: Картоприёмник, Кнопка «пуск/стоп» Эл. магнитный замок | Не поступает напряжение | Проверить целостность соединения клемм с КРЖ | Обратится в сервисную службу. |
После окончания раздачи вода не останавливается | Сбой программы | Перезапустить систему | Обратится в сервисную службу. |

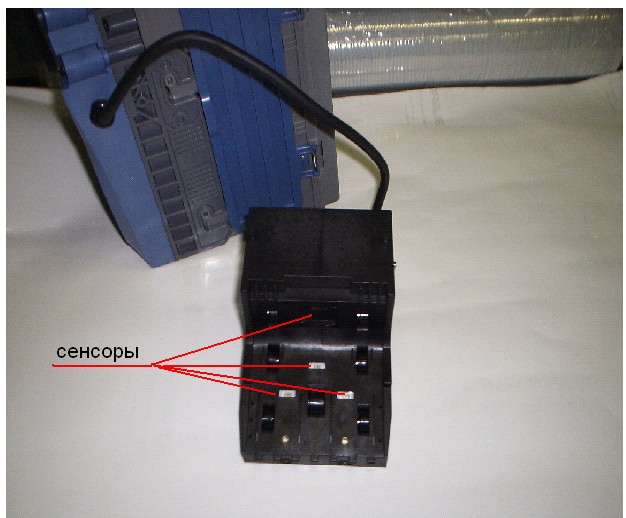

Купюроприёмник не принимает купюры | Засорение сенсоров | Продуйте сжатым воздухом либо протрите сенсоры купюроприёмника | Обратится в сервисную службу. |
Монетоприёмник возвращает монеты | Монета не соответствует прошивки | Прошить монетоприёмник | Обратится в сервисную службу. |
Монетоприёмник не принимает монеты | Посторонний предмет в монетоприёмнике | Удалите предмет | Обратится в сервисную службу. |
Аппарат переливает или не доливает воду | Неправильная установка числа импульсов ДРВ | Устанавливается программно. | Обратится в сервисную службу. |
11. Указание по поверке и обслуживанию:
11.1. Обслуживание ИЧВ УП 08-10(350)заключается в поддержании аппарата в чистоте.
11.2. Периодичность поверки ИЧВ УП 08-10(350)устанавливается потребителем с учетом интенсивности и условий эксплуатации, но не реже одного раза в год. Общий осмотр аппарата проводится при каждой инкассации.
11.3 Замена сменных элементов:
Наименование сменного элемента | Ресурс | Показания к замене |
Картридж 5мкр. Для фильтра предварительной очистки (10 Slim Line или 20 Slim Line в зависимости от комплектации) | До 6-х месяцев в зависимости от объема фильтрации и качества воды | Понижение давления в системе и уменьшение производительности Истечение срока эксплуатации |
Угольный картридж | От 6 000 - 10000 литров. | Истечение срока эксплуатации |
Мембранный элемент | Промывка (регенерация) производится в сервисном центре не менее одного раза в год, объема фильтрации и качества воды. Замена каждые 2-3 года в зависимости от качества воды. | Уменьшение общей минерализации менее чем на 50% от исходной. Понижение производительности более чем на 30% от исходной. Истечение срока эксплуатации |
Угольный картридж для сорбционного финишного фильтра (10 Slim Line или 20 Slim Line в зависимости от комплектации) | От 6 000 - 10000 литров. | Появление постороннего запаха или привкуса в фильтрованной воде Истечение срока эксплуатации |
УФ лампа стерилизатора | До 12 месяцев | Звуковой сигнал высокой частоты Истечение срока эксплуатации |
Ёмкость* | Промывка дезинфицирующим средством раз в 12 месяцев. | 1.Появление налёта на стенках ёмкости |

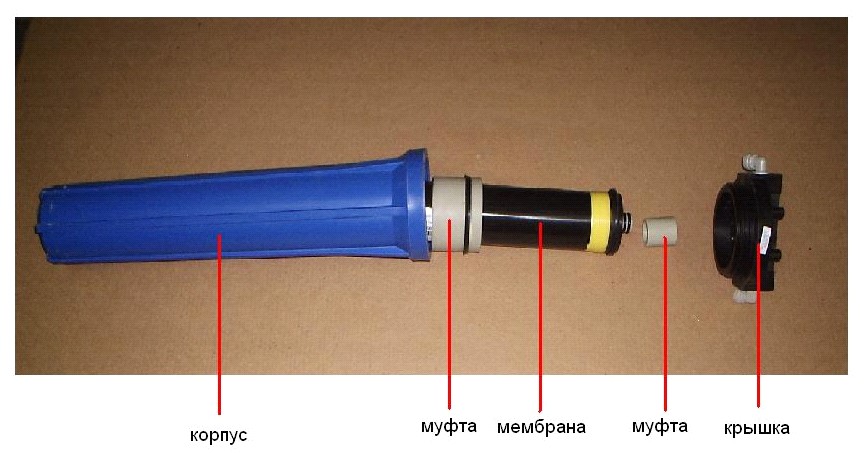

11.4. Снятие колб для замены мембран и фильтра.
При обратной установки мембран, необходимо смазать все резиновые кольца, во избежание их повреждения.

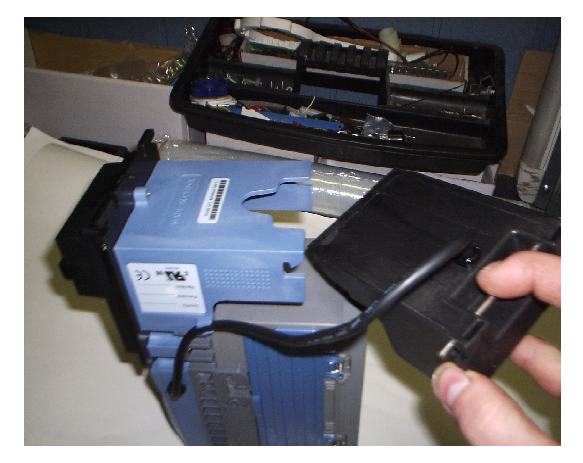

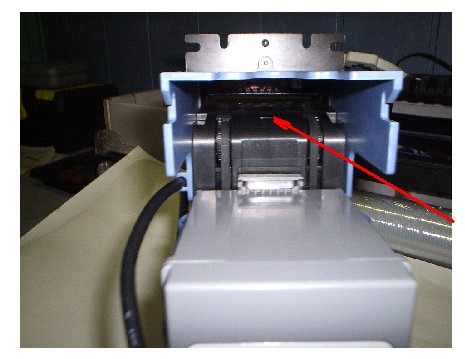

11.5. Вследствие долгой эксплуатации аппарата возникает необходимость прочистки сенсоров купюроприёмника (не принимает купюры):
а) извлеките блок, придавив металлический стержень вниз.
б) протереть салфеткой внутреннюю и внешнюю часть.
11,0.6. Монетоприемник EU-9
Тип: мультимонетный, программируемый (программируется в сервисном центре).
-Прием монет (жетонов): до 12 типов (2 банка по 6 ячеек).
-Допустимый размер принимаемых монет: диаметр: 15 – 27,2 мм, толщина: 1,3 – 2,4 мм.
-Питание: DC 10 – 14V.
-Протокол: импульсный или последовательный (для работы в последовательном протоколе используется дополнительный кабель для подключения монетоприемника EU-9 к ПК посредством интерфейса RS-232 (COM-порта)).
-Кол-во импульсов: можно установить любое кол-во импульсов для каждой ячейки/монеты (устанавливается во время программирования, в сервисном центре).
-Длительность импульса: 25, 50, 80 миллисекунд (устанавливается с помощью переключателя 25mS Short / 50mS Middle / 80mS Long).
-Полярность: положительный, отрицательный (устанавливается с помощью переключателя NO/NC).
-Программирование: производится специальной программой с помощью компьютера (только в сервисном центре).
-Параметры распознавания монет: электромагнитные свойства сплава, диаметр, толщина.
-Запрет приема монет: есть.
-Крепление: стандартное, совпадает со многими монетоприемниками, например: HI-07, HI-09, EU-2.
-Температурный режим: от +5 до +55.
-Габаритные размеры: 63x148x127 мм.
-Вес: 0,9 кг.
-Другие особенности: приемная щель монет на лицевой панели исключает возможность одновременного забрасывания нескольких монет, что и доводит до минимума возможность засора тракта.
ВНИМАНИЕ: при включенном монетоприёмнике нельзя переключать переключатель Set/Run, и нельзя нажимать кнопку PB1 (если они есть в данной модификации). В противном случае «обнулятся» все запрограммированные ячейки.
(схема разводки разъемов подключения)
