Сварные соединения

Расчет выполнен по СНиП II-23-81*

Общие характеристики

Сталь: C345  категория 3

Коэффициент надежности по ответственности	1
Коэффициент условий работы	1
Коэффициент условий работы соединяемых элементов	1
Группа конструкций по таблице 50* СНиП II-23-81*	1

Свойства материалов сварки
Нормативное сопротивление металла шва временному сопротивлению, Rwun	49949,032 Т/м2
Расчетное сопротивление угловых швов срезу по металлу шва, Rwf	21916,412 Т/м2
Вид сварки	Автоматическая и полуавтоматическая при диаметре сварной проволоки не менее 1.4-2.0 мм
Положение шва	Нижнее
Климатический район	с температурой  t > -40°C

Тип	Параметры
Сечение - Полный каталог профилей ГОСТ. Двутавp широкополочный по ГОСТ 26020-83  26Ш1	Катет шва у полки = 4 мм Катет шва у стенки = 4 мм

Усилия

N = 0 Н

My = 75000 Нм

Qz = 0 Н

Mz = 0 Нм

Qy = 0 Н

Проверено по СНиП	Проверка	Коэффициент использования
п.11.2 формула (120)	по металлу шва	0,951
п.11.2 формула (121)	по металлу границы сплавления	0,795

Коэффициент использования 0,951 - по металлу шва

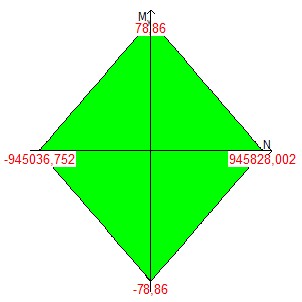

Кривые взаимодействия

Фиксированные значения усилий	Qz = 0 Н Mz = 0 кН*м Qy = 0 Н
Область изменения усилий	-945036,752 Н < N < 945828,002 Н -78,86 кН*м < My < 78,86 кН*м

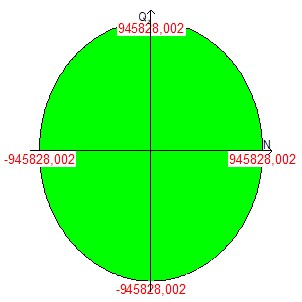

Кривые взаимодействия

Фиксированные значения усилий	My = 0 кН*м Mz = 0 кН*м Qy = 0 Н
Область изменения усилий	-945828,002 Н < N < 945828,002 Н -945828,002 Н < Qz < 945828,002 Н

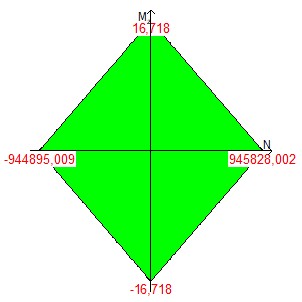

Кривые взаимодействия

Фиксированные значения усилий	My = 0 кН*м Qz = 0 Н Qy = 0 Н
Область изменения усилий	-944895,009 Н < N < 945828,002 Н -16,718 кН*м < Mz < 16,718 кН*м

Кривые взаимодействия

Фиксированные значения усилий	My = 0 кН*м Qz = 0 Н Mz = 0 кН*м
Область изменения усилий	-945828,002 Н < N < 945828,002 Н -945828,002 Н < Qy < 945828,002 Н

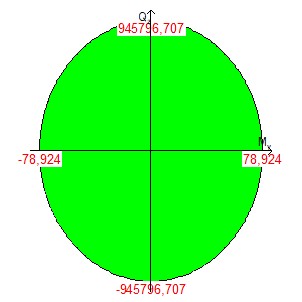

Кривые взаимодействия

Фиксированные значения усилий	N = 0 Н Mz = 0 кН*м Qy = 0 Н
Область изменения усилий	-78,924 кН*м < My < 78,924 кН*м -945796,707 Н < Qz < 945796,707 Н

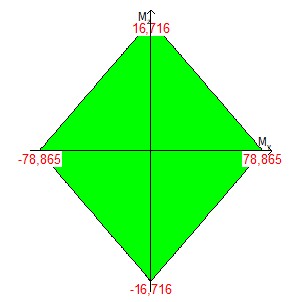

Кривые взаимодействия

Фиксированные значения усилий	N = 0 Н Qz = 0 Н Qy = 0 Н
Область изменения усилий	-78,865 кН*м < My < 78,865 кН*м -16,716 кН*м < Mz < 16,716 кН*м

Кривые взаимодействия

Фиксированные значения усилий	N = 0 Н Qz = 0 Н Mz = 0 кН*м
Область изменения усилий	-78,924 кН*м < My < 78,924 кН*м -945796,707 Н < Qy < 945796,707 Н

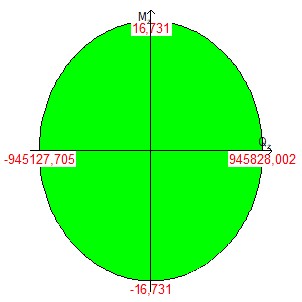

Кривые взаимодействия

Фиксированные значения усилий	N = 0 Н My = 0 кН*м Qy = 0 Н
Область изменения усилий	-945127,705 Н < Qz < 945828,002 Н -16,731 кН*м < Mz < 16,731 кН*м

Кривые взаимодействия

Фиксированные значения усилий	N = 0 Н My = 0 кН*м Mz = 0 кН*м
Область изменения усилий	-945828,002 Н < Qz < 945828,002 Н -945828,002 Н < Qy < 945828,002 Н

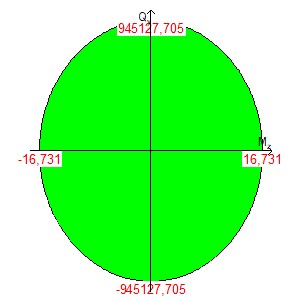

Кривые взаимодействия

Фиксированные значения усилий	N = 0 Н My = 0 кН*м Qz = 0 Н
Область изменения усилий	-16,731 кН*м < Mz < 16,731 кН*м -945127,705 Н < Qy < 945127,705 Н

Отчет сформирован программой Кристалл (32-бит), версия: 11.5.3.1 от 01.01.2001
