Обновление прошивки LS7+TX4-TECH версия 3.08

Обновление прошивки LS7+TX4-TECH  версия 3.08.

Прошивка предназначена для работы LS7+TX4-TECH (предыдущие версии 3.00-3.02).

Скачать прошивку 3.08 с нашего сайта errebikey. ru

Чтобы сделать прошивку необходимо выполнить 5 шагов:

Шаг 1. Установить собственно саму программу LS7, в которой будет происходить прошивка

(см. п. I);

Шаг 2. Установить драйвера к  LS7. (см. п.II);

Шаг 3. Установить прошивку 3.08 на LS7.(см. п.III);

Шаг 4. Установить драйвера к TX4-TECH. (см. п.IV);

Шаг 5. Прошить TX4-TECH (см. п.V).

Установка программы LS7.
Кликнуть по иконке .

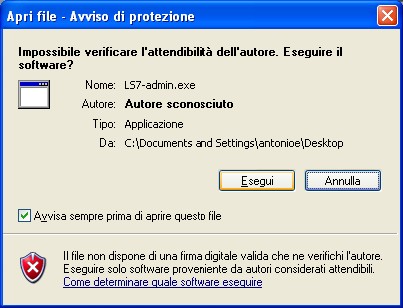

Выбрать «ESEGUI.

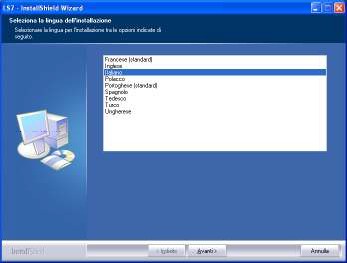

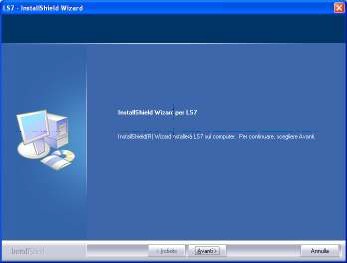

На экране появиться окно

Выбрать «AVANTI.».

Выбрать «AVANTI.».

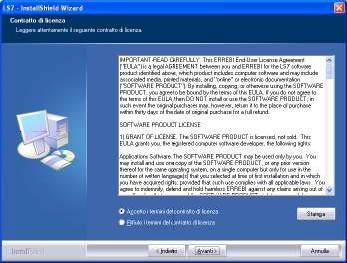

Выбрать “Accetto i limiti del contratto di licenza” и нажать AVANTI.»..

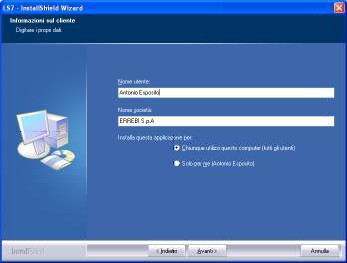

Ввести имя папки.

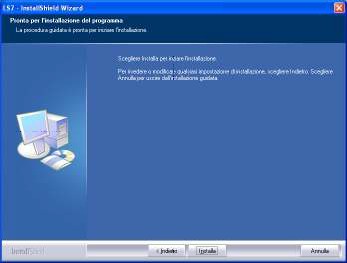

Выбрать «INSTALLA.»

Выбрать CONTINUA.

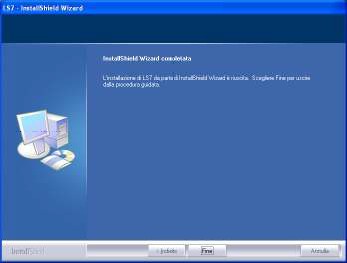

Выберите «FINE» . После этого программное обеспечение для работы с LS7 установлено.

Установка драйверов к LS7

2.1.При обновлении прошивки LS7 (без TPX-Cloner и TX4-TECH )подключить через USB к компьютеру.

Если вы впервые подключаете LS 7  к компьютеру, следовать инcтрукции с 2.2.

Если драйвера установлены, то перейти к п.3.1.

2.2.Как только Вы подключили LS 7 через USB к компьютеру, на экран компьютера выдается сообщение «Обнаружено неизвестное устройство»,  необходимо установить драйвера.

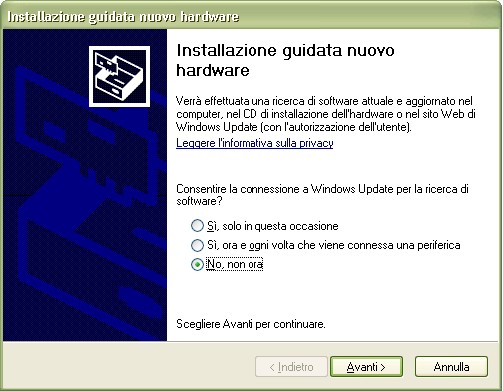

Выбрать «NO, non ora» или в русском варианте «нет, не сейчас» и нажать  «Avanti» или «Далее».

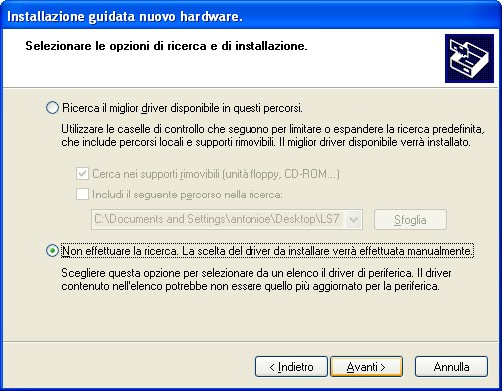

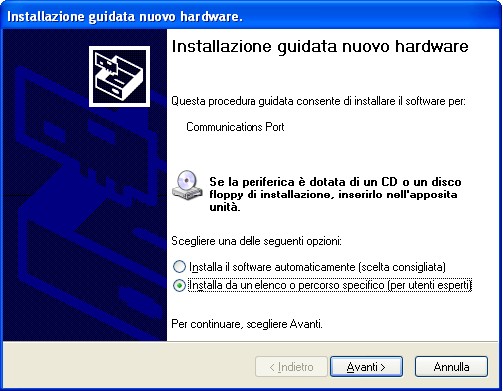

Выбрать “Non effettuare la ricerca. La scelta?» или в русском варианте «установка из определенного места»

Появиться след. окно

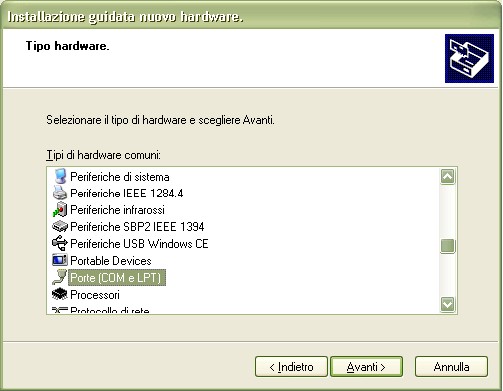

Выбрать "Port COM e LPT» («Порт  Com  и LPT») и нажать «Avanti» («Далее»)

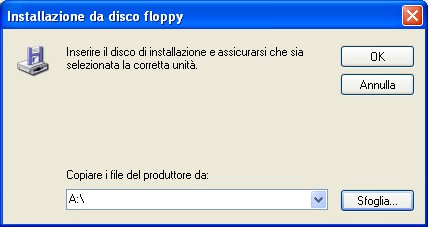

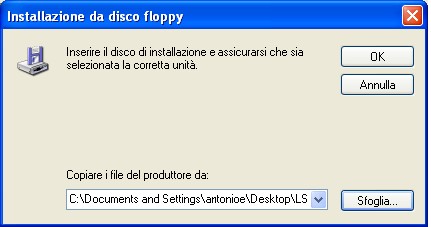

Нажать «Sfoglia» («Обзор») и выбрать  файл mchpcdc. inf из папки C:\Programmi\ERREBI\LS7\LS7 Usb Drivers.

Нажать «ОК».

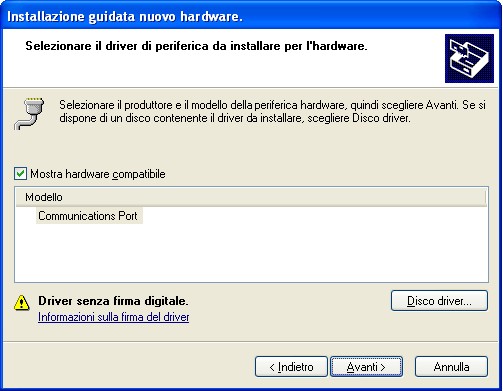

Нажать «Avanti» («Далее»)

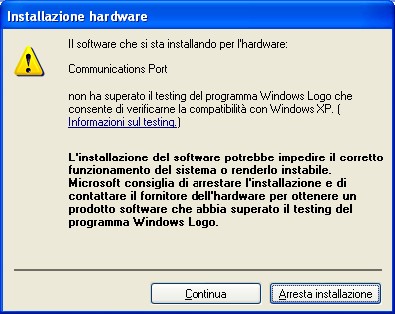

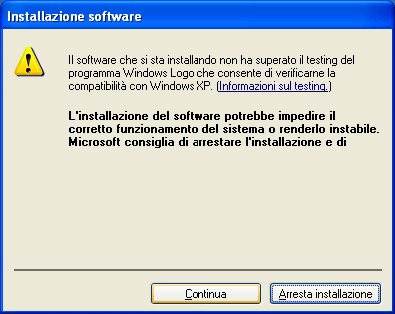

Нажать «Continua» («Продолжить»).

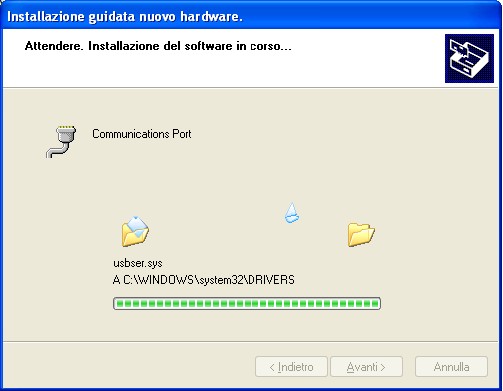

Подождать окончания установки драйверов.

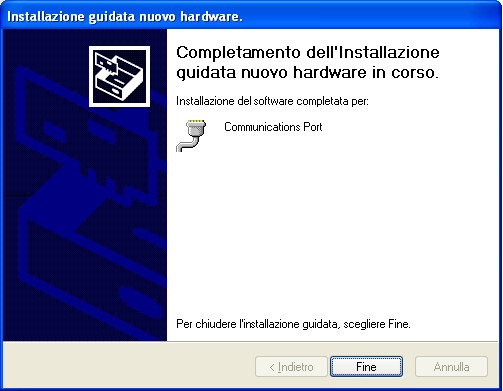

Нажать «FINE»(«ОК»).

Драйвера к LS7 установлены.

Прошивка версии 3.08 на LS7.
Откройте программу  LS7,  нажав ярлык  на своем рабочем столе.

Откроется интерфейс программы LS7.

Справа выбрать пункт меню «Settings».

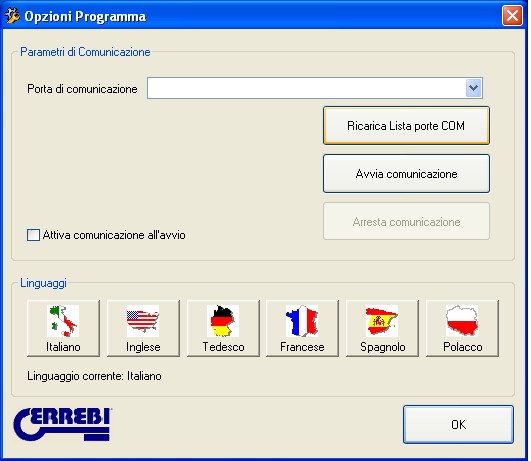

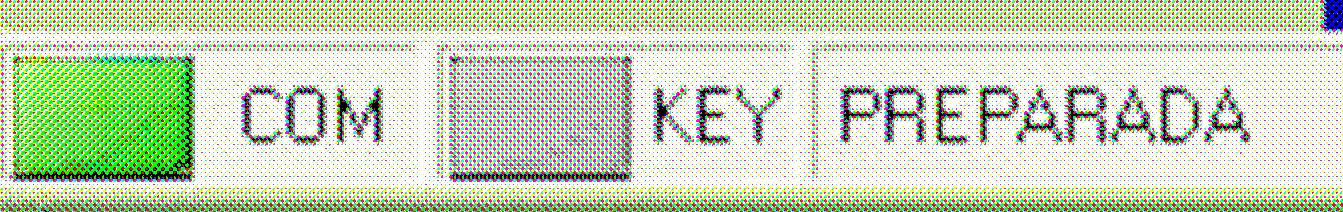

В появившемся окне выбрать пункт меню «Reload Com Port List» .При этом загрузятся все порты. Выбрать порт со значком USB  и нажать кнопку «Start Communication». При наличии соединения LS7  с компьютером в левом нижнем углу программы кнопка «COM» станет зеленого цвета.

Нажать «OK».

Затем справа выбрать пункт меню «Upload Program».

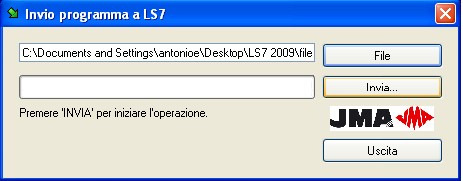

В появившемся окне нажать кнопку «File» и выбрать из папки \LS7_Upgrade program 3.08eng\  файл  trs5308.bin. Нажать кнопку «Upload». Начинается  загрузка версии 3.08, это можно видеть на индикаторе загрузки, после окончания загрузки выдается запись «Upload OK». После этого выбрать «EXIT» и «Stop Communication». Кнопка в левом нижнем углу программы «COM» станет красного цвета.

Затем необходимо обновить тексты.

Справа выбрать пункт меню «Settings». В появившемся окне опять выбрать порт и нажать «Start Communication» и «ОК». Кнопка «СОМ»  в нижнем левом углу станет зеленого цвета.

Справа выбрать пункт меню «Sending text» (или «Language»). В появившемся окне нажать кнопку «File» и выбрать файл: Eng_LS_v3_08 и нажать кнопку «Send». Начинается загрузка текстов. После окончания загрузки (можно увидеть на индикаторе загрузки) выбрать кнопку «EXIT» и «Stop Communication». Кнопка в левом нижнем углу программы «COM» станет красного цвета.

Версия обновлена.

После этого необходимо перезагрузить LS7. При включении устройства на дисплее LS7 будет запись

« Errebi LS7.

Version 3.08 ».

IV.  Установка драйверов TX4-TECH

4.1. Для прошивки ТХ4-ТЕСН необходимо подключить его (без LS7 и TPX-Clonera) через кабель USB  к компьютеру.

Порядок действий следующий:

Если вы впервые подключаете TX4-TECH  к компьютеру, следовать инcтрукции с 4.2.

Если драйвера установлены, то перейти к шагу.5.

4.2. Как только Вы подключили TX4-TECH через USB к компьютеру, на экран компьютера выдается сообщение «Обнаружено неизвестное устройство»,  необходимо установить драйвера.

Выбрать «NO, non ora» или в русском варианте «нет, не сейчас» и нажать  «Avanti» или «Далее».

Выбрать “Non effettuare la ricerca. La scelta?» или в русском варианте «установка из определенного места»

Появиться след. окно

Выбрать "Port COM e LPT» («Порт  Com  и LPT») и нажать «Avanti» («Далее»)

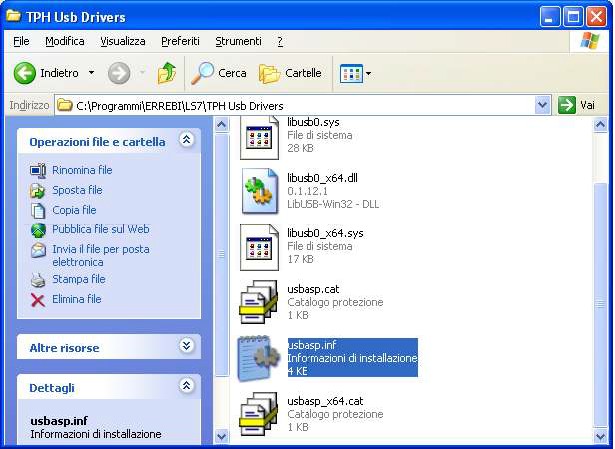

Нажать «Sfoglia» («Обзор») и выбрать  файл usbasp. inf из папки C:\Programmi\ERREBI\LS7\TPH Usb Drivers)

Нажать «ОК».

Нажать «Avanti» («Далее»)

Нажать «Continua» («Продолжить»).

Подождать окончания установки драйверов.

Нажать «FINE»(«ОК»).

Драйвера к TX4-TECH установлены.

Прошивка TX4-TECH

После подключения ТХ4-ТЕСН к компьютеру, кликнуть по иконке на Вашем рабочем столе рабочем столе  «TPH Cloner Programmer. lnk»

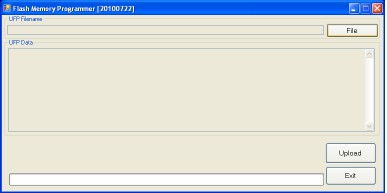

Появиться след. окно

Нажмите кнопку «File» и выберите для загрузки файл TPH_FW_Updated_32.1.F_20110321.ufp. Нажмите «Upload» и ждите пока индиватор загрузки покажет 100%. По окончании прошивки TX4-TECH выдается сообщение:

Прошивка TX4-TECH обновлена.

После окончания всех операций по обновлению прошивки, необходимо проверить правильность сделанных прошивок. Для этого:

-подключите все устройства по схеме (LS7-TPX-Cloner-TX4-TECH);

-после того как индикаторы на клонерах станут зелеными, включить LS7;

-если все прошивки сделаны верно, на дисплее LS7 будут следующие сообщения:

  VERSIONE: 3.08

  HW REW 1....

  TPX-CLONNER FOUND

  TPH-CLONNER FOUND

  VERSIONE: 32.1.F
