Описание лазерной головки с синим лазерным диодом

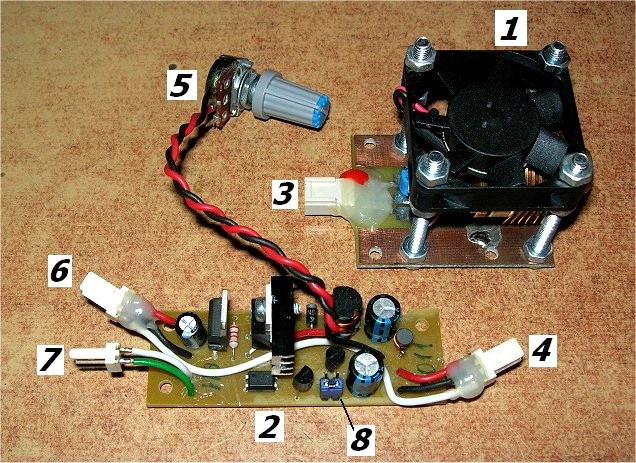

Общий вид лазерной головки с синим диодом и драйвером.
Сама лазерная головка с кулером Драйвер лазерной головкиj Разъем 3-контактный подключения лазерной головки к драйверу Разъем подключения драйвера к лазерной головке Потенциометр регулировки мощности лазера Разъем подключения питания к драйверу от +12В до +35В Разъем подключения управляющих сигналов к драйверу Джампер переключения фазы управляющего сигнала.Более подробное описание проводов подключения.
Для подключения лазерно головки к драйверу нужно использовать 3-проводной кабелек. Для соединения разъемов 3 и 4.
При этом красный провод (+ питания лазера) должен идти на контакт разъема лазерной головки обозначенный красной точкой.
Черный провод («земля», общий) должен идти на средний контакт разъема лазерной головки.
А белый провод (+12В для вентилятора )должен идти на оставшийся контакт разъема лазерной головки
.
Питание драйвера подключается через разъем номер 6.
При этом к красному проводу следует подключить + питания с любым напряжением от 12В до 35В (например от того же питания шаговых двигателей.)
К черному проводу нужно подключить общий, «землю»;
А к белому проводу следует подключить 12В для питания вентилятора. Если у вас для питания Шаговых двигателей используетс напряжение 12В, то к этому проводу можно подвести то же самое напряжение от питания двигателей.
К разъему 7 нужно подвести контакты управления работой лазера от контроллера. Для этого в комплекте есть красно голубой кабелек.
К белому проводу следует подвести сигнал «+DIR” оси „Z”
К зеленому проводу следует подвести сигнал „-DIR” оси ”Z”.
На контроллере для этого предусмотрен 2-контактный разъем. Сигнал
”+DIR” оси „Z” обозначен красной точкой.
Т. е. красно голубой кабель нужно подключить вилкой к контроллеру причем красный провод должен подключаться к контакту обозначенному красной точкой. Другой конец кабелька подключается к драйверу лазера таким образом, чтобы красный провод был подключен к белому проводу драйвера, а голубой провод подключался к зеленому проводу драйвера.
ВНИМАНИЕ!!!!! Ни в коем случае не включать лазер на полную мощность без охлаждения вентилятором более чем на 8-10 секунд. Это грозит повреждением лазерного диода от перегрева.!!!!!!
Сборочный рисунок лазерной головки
1 – Колиматор
2 – Стеклянная линза
3 – Корпус-радиатор
4 – Диск с гнездом для лазерного диода
5 – Лазерный диод
6 – Крепление лазерного диода
На представленном выше рисунке показана схема лазерной головки. Все детали лазерной головки выполнены из латуни. Стеклянная линза предназначена специально для синих лазерных диодов.
На резьбу колиматора следует навить 2-3 слоя тефлоновой ленты, для фиксации положения колиматора, и для плавности регулировки фокуса. Этот колиматор позволяет отрегулировать лазерное пятно до размера менее чем 0,05мм
Тефлоновая лента на колиматор уже навита.
ВНИМАНИЕ!!! Привключении лазерной головки ручка потенциометра регулятора мощности должна быть установлена на «0».
После включения лазер горит очень слабо, нужно не быстро, повернуть ручку регулятора мощности на около пол оборота – это около 40%-50% мощности, и выдержать в этом состоянии 2-3 минуты для разогрева. После этого можно уже включать лазер на полную мощность.
Это связано с тем, что при низкой температуре эффективность лазерных диодов выше, чем более низкая температура, тем выше эффективность и тем большая опасность повреждения лазерного диода. Потому что при низкой температуре в процессе работы кристалла лазерного диода при полной мощности может наступить сверхкритическое возрастание интерсивности светового потока в кристалле, что может привести к деградации зеркала. И диод перестанет быть лазерным.
Если же температура в помещении более 20 градусов, то можно включать лазер без предварительного разогрева.
Регулировку фокуса следует производить вращая обектив.
Регулировку фокуса можно осуществлять 2-мя способами:
Регулировку производить при очень малой мощности (2-3%). Лучше всего отрегулировать мощность медленно покручивая ручку регулировки мощности ш наблюдать луч вплоть до момента, когда яркость внезапно и резко возрастает. Именно в этот момент мощность лазера та что и требуется для такой регулировки.Регулировку производить лучше на каком нибудь темном материале, например на черной изоленте, тогда ясно видно точку. При большой мощности лазера невозможно выставить фокус, потому что яркое пятно расходится на большую площадь, слепит глаза и рассеивается на плоскости особенно на светлых тонах, поэтому фактической точки просто не видно.

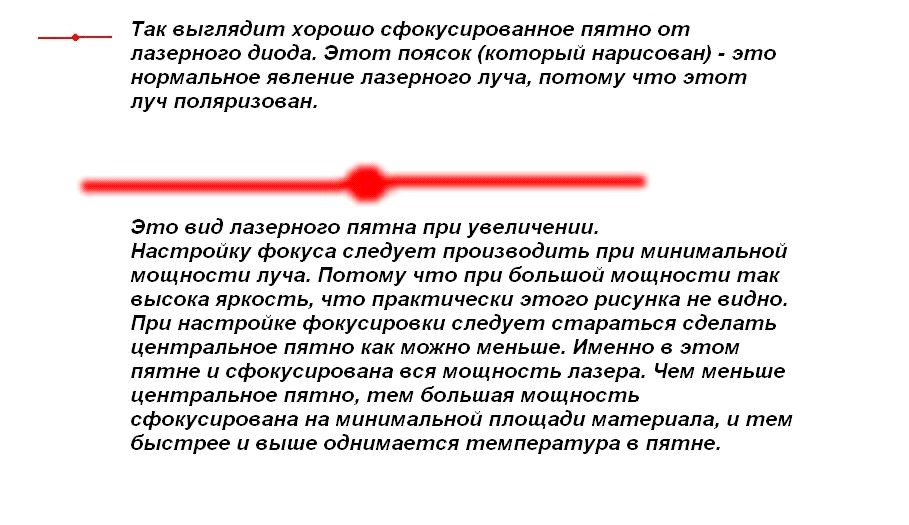

ВНИМАНИЕ! Рисунки сделаны для красного лазерного диода, но они сходны и с синим, только окружающая область более размыта, - требование то же самое – чтобы центральная точка была как можно меньше.
2. Но есть еще один нетипичный способ фокусировки, но может быть даже более точный.

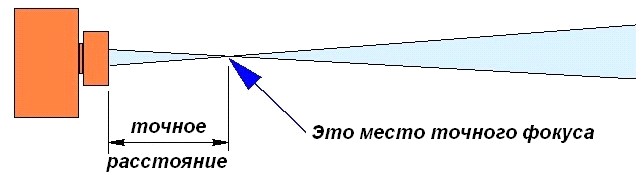

На прилагаемом рисунке показано как из головки выходит лазерный луч.
В самом тонком месте находится самая большая концентрация энергии луча. И этот лучевой конус очень хорошо виден в задымленной воздухе.
Например в дыме от сигареты.
Такую регулировку лучше всего выполнять при полной мощности лазера.
Например мы хотим установить фокус на расстоянии 20 мм от объектива:
- поднимаем головку на высоту около 50-60мм
- подкладываем на место попадания лазерного луча что нибудь горючее, например черную изоляционную ленту, она хорошо дымит.
- Зажигаем лазер на полную мощность
- лента начинает дымиться и луч лазера становиться очень хорошо видимым
- Теперь осторожно подкручивая объектив стремимся к тому чтобы острое место конуса света находилось в 20 мм от объектива.
ОСТОРОЖНО С ПАЛЬЦАМИ, МОЖНО ЛЕГКО ПОЛУЧИТЬ ОЖЕГ ОТ ЛУЧА ЛАЗЕРА.
- Теперь остается только опустить головку на высоту 20 мм от плоскости на которой будет производится выжигание.
Не имеет практически значения на какой высоте от материала установлена головка, но однако лучше если высота не очень большая, тогда даже лучше и более четко устанавливается фокус. Рекомендовал бы работать на расстояниях от рабочей плоскости от 15мм до 30мм.
И еще одна деталь:
На рисунке в самом начале статьи, под номером 7 обозначен джампер.
Изменение позиции джампера приводит к реверсу управляющего сигнала. Это значит, что если при подключении сигнала “DIR” лазер работает наоборот (включается при движении оси “Z” вверх а выключаетсч при движении вниз), то нужно переставить перемычку параллельно на другое место, и все начнет работать нормально.
ВНИМАНИЕ!!!
НЕ рекомендуется смотреть на лазерную точку при полной мощности лазера длительное время, яркость настолько большая что глаза сильно устают. Лучше всего использовать защитные очки со стеклами желто-оранжевого цвета. Такие специальные очки продаются на EBAY и других сервисах, теперь они стоят недорого.
Это например
http://www. /itm/New-Red-Safety-Glasses-For-Green-Blue-Laser-Pointer-Ray-Eye-Protection-Goggles-/290961174861?pt=LH_DefaultDomain_0&hash=item43bea3314d
Или
http://www. /itm/Goggles-Green-Laser-Safety-Glasses-Box-Protection-for-Eyes-Lens-Size-2-3x1-8-/221456559455?pt=LH_DefaultDomain_2&hash=item338fd6ed5f
или
http://www. /itm/Red-Safety-Glasses-For-Green-Blue-Violet-Blue-Laser-Ray-Eye-Protection-Goggles-/261462468666?pt=LH_DefaultDomain_0&hash=item3ce060a83a
Совершенно недопустимо направлять луч лазера на зеркала, зеркальные предметы, стеклянные и отражающие предметы, это грозит случайным попаданием отраженного луча непосредственно в глаз, и тогда в долю секунды выжигается сетчатка, и глаз необратимо теряет зрение!!!!!!!!!!!!
НЕ ВКЛЮЧАТЬ ГОЛОВКУ НЕ ЗАКРЕПЛЕННУЮ НА СТАНКЕ

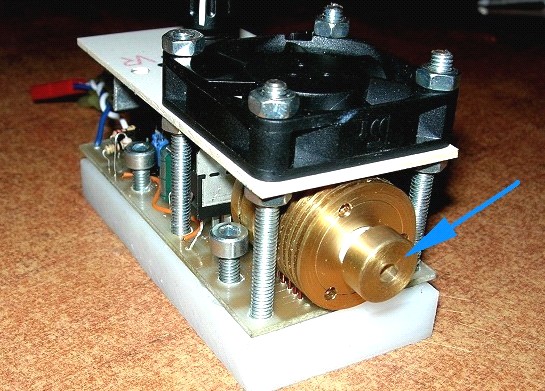

Закрепление лазерной головки:
Крепление лазерной головки предусмотрено на 4 винта, желательно типа «имбус» М3. Головка крепиться на четыре отверстия М3.
Расстояние крепежных отверстий по горизонтали – 33мм, а по вертикали – 30мм.
Если там где вы хотите закрепить головку нет отверстий с данными межосевыми расстоянями, то следует или высверлить такие отверстия и нарезать резьбы, либо изготовить специальню пластинку переходник.
При закреплении головки могут возникнуть проблемы с преплением 2 нижних винтов. В этом случае нужно временно снять вентилятор, закрепить винты, и поставить вентилятор на место.
