- двухсторонняя громкоговорящая дуплексная связь с пультом аудио связи;

1.2.4 Габаритные размеры, мм, не более:                 70 х 46 х 30;

1.2.5 Масса ПУТ, не более:                                        0,15 кг;

1.3 КОМПЛЕКТ ПОСТАВКИ

Переговорное устройство ПУП                                         1 шт.

Комплект крепежный                                                 1 шт.

Паспорт на устройство                                                 1 шт.

1.4 УПАКОВКА

Упаковка изготовителя не допускает попадание влаги внутрь устройства, обеспечивает безопасную транспортировку и хранение.

2 ПОРЯДОК УСТАНОВКИ

ПУП устанавливается на стене. Подключение ПУН системе «АСТРА» производится при помощи патч-корда с коннекторами RJ-45.

3 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

ПУН в упаковке можно перевозить любым видом крытого транспорта.

ПУН следует хранить в упаковке в закрытых помещениях с естественной вентиляцией при температуре окружающего воздуха от плюс 5 до плюс 40 °С и относительной влажности не более 80% при температуре плюс 25 °С.

НЕ нашли? Не то? Что вы ищете?

Коробки с ПУН должны быть уложены в штабеля (не более 8 коробок по высоте) на стеллажах на высоте не менее 0,15 м от пола.

4 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Изготовитель гарантирует безотказную работу ПУП в течение 12-ти месяцев с даты продажи, при условии соблюдения потребителем правил хранения, монтажа, эксплуатации и рекомендаций, изложенных в настоящем паспорте. В случае обнаружения дефектов, возникших

при работе устройства в течение гарантийного срока, предприятие-изготовитель гарантирует бесплатное устранение неисправности.

ПУП рассчитано на непрерывную работу в течение 5 лет с даты продажи.

Гарантийный ремонт изделия производится при наличии на нем даты изготовления и штампа ОТК.

Доставка ПУП изготовителю для ремонта осуществляется за счет покупателя.

Предприятие-изготовитель оставляет за собой право вносить в конструкцию и электрическую схему ПУП изменения, не влияющие на основные параметры изделия.

ПУП не подлежит бесплатному гарантийному обслуживанию в следующих случаях:

- при наличии механических повреждений и дефектов, вызванных неправильным подключением или внешними воздействиями;

- при самовольном изменении конструкции, электрической схемы или комплектации изделия;

- если был проведен ремонт лицом, не имеющим на это соответствующего разрешения.

Изготовитель не несет ответственности (гарантия не распространяется) за следующие виды неисправностей:

- неисправности, вызванные попаданием внутрь ПУП посторонних предметов, веществ, жидкостей;

- неисправности, вызванные использованием нестандартных материалов и запасных частей;

- неисправности, вызванные стихией, пожаром или другими причинами, не зависящими от предприятия-изготовителя;

- неисправности, вызванные повреждениями при транспортировке.

5. ЛИСТ УПАКОВОЧНЫЙ

Дата упаковки ____________________

Упаковщик _______________________

Штамп ОТК ______________________

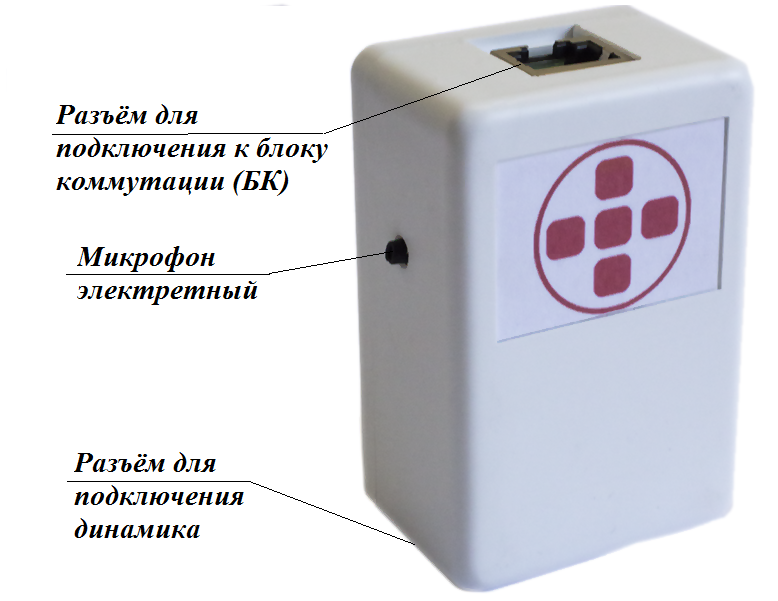

Переговорное устройство палатное

(«ПУП»)

Паспорт устройства

1 ОБЩИЕ СВЕДЕНИЯ

1.1 НАЗНАЧЕНИЕ

Переговорное устройство палатное (далее – ПУП) предназначено для использования в составе системы «АСТРА» и обеспечивает двухстороннюю дуплексную связь с постом дежурной медсестры, оборудованным Центральным блоком (ЦБ) и Пультом аудио связи (ПА).

ПУП предназначено для работы в следующих условиях:

- температура окружающего воздуха от +5 до +40 °С;

- относительная влажность воздуха не более 95% при температуре плюс 30 °С.

1.2 ФУНКЦИИ И ТЕХНИЧЕСКИЕ ДАННЫЕ

1.2.1 Ток потребления в режиме «Разговор»:        не более 0,4 А;

1.2.2 Напряжение питания:                12 В постоянного тока;

1.2.3 ПУП обеспечивает выполнение следующих функций:

- автоматическое включение при поступлении вызова с Пульта аудио связи (ПА);
