4. При совместном действии ударных воздушных волн, образующихся при одновременном срабатывании двух сближенных зарядов на оси симметрии наблюдается увеличение их параметров.

4. СОВЕРШЕНСТВОВАНИЕ ПАРАМЕТРОВ ВЕДЕНИЯ БУРОВЗРЫВНЫХ РАБОТ ПРИ ОТКРЫТОЙ РАЗРАБОТКЕ МЕСТОРОЖДЕНИЯ КАРАКУТАН

4.1. Рекомендуемый способ взрывного разрушения горных пород с использованием парно-сближенных скважинных зарядов ВВ

Известен способ [21] взрывного разрушения массива горных пород, включающий бурение основных скважин на полную высоту взрываемого уступа и заряжание зарядов ВВ. Кроме основных скважин бурятся дополнительные укороченные скважины, заряды которых располагают над твердым включением и  взрываемые в дальнейшем одновременно с основными зарядами ВВ.

Главным недостатком этого способа является то, что при такой конструкции скважинных зарядов ВВ нельзя добиться равномерного дробления крепких горных пород, расположенных в верхней части уступа в зоне неуправляемого дробления.

Целью разработки является повышение эффективности взрывного разрушения разнопрочных горных пород с использованием парно-сближенных скважинных зарядов ВВ.

Указанная цель достигается тем, что мощность крепких горных пород 1 определяют в процессе бурения парно-сближенных скважин 2 диаметром 125 мм (рис. 4.1). Расстояние между парами сближенных скважин в пучке составляет 0,75 м.

Расстояние между пучками зарядов в ряду и между рядами зарядов составляет 10,78 м.

1 – парно-сближенные заряды ВВ; 2 – взрывчатое вещество; 3 – промежуточный детонатор; 4 – детонирующий шнур; 5 – забойка

Рис. 4.1. Рекомендуемый способ взрывного разрушения горных пород с использованием парно-сближенных скважинных зарядов ВВ

Парно-сближенные скважинные заряды 3 закладывают взрывчатым веществом с установлением промежуточных детонаторов 4 массой по 2 кг. При этом в паре скважин промежуточные детонаторы устанавливают в одной в верхней части, а в другой в нижней, которые создадут встречное инициирование. К промежуточным детонаторам монтируются детонирующие шнуры 5. Далее скважины заполняют забойкой 6.

Масса заряда ВВ в пучке скважин будет составлять 418,4 кг. Выход взорванной горной массы с одного пучка  по теоретическим расчетам составит 697,3 м3, а с 1 м скважины – 43,6 м3.

Интервал замедления между взрывами пучков зарядов должен составлять 50 мс.

Такая конструкция парно-сближенных скважинных зарядов ВВ позволяет произвести равномерное дробление горных пород за счет направленного использования энергии взрыва и снижает удельный расход ВВ.

4.2. Методика расчета эффективных параметров взрывного разрушения массива горных пород с использованием парно-сближенных скважинных зарядов ВВ

Основные параметры расположения парно-сближенных зарядов при дроблении горных пород рассчитываются следующим образом:

1. Расстояние между зарядами в пучке

l=(4ч8)d, м,

где d – диаметр скважин.

l=6·0,125=0,75 м.

2. Расчетный эквивалентный диаметр скважинного заряда большого диаметра

, мм

где n – число зарядов в пучке.

мм

3. Сопротивление по подошве уступа

где        1,1 – коэффициент, учитывающий эффективность действия взрыва парно-сближенных зарядов по сравнению с эквивалентным зарядом круглого сечения и равной потенциальной энергии ВВ; W – с. п.п. при обычном методе взрывания скважинными зарядами.

м.

4. Расстояние между пучками зарядов в ряду

aп. с=m·Wп. с,

где m – относительное расстояние (коэффициент сближения) между пучками одновременно взрываемых зарядов, m=aп. с/Wп. с. В случае квадратной сетки расположения пучков

aп. с=Wп. с и m=1.

aп. с=10,78 м

5. Расстояние между рядами зарядов для квадратной сетки

bп. с=aп. с=10,78 м.

6. Масса заряда ВВ в пучке скважин

Qп. с.=q·ап.·Wп. с.·Hпр,

или

Qп. с.=Qод·n,

где q – удельный расход ВВ, кг/м3; Нпр – мощность пропластка, м; Qод – масса одиночного скважинного заряда в пучке, кг.

Qп. с.=0,6·10,78·10,78·6=418,4 кг.

7. Выход взорванной горной массы:

с одного пучка

Vп. с=ап. с·Wп. сНпр=10,78·10,78·6=697,3 м3;

с 1 м скважины

, м3

где П – величина перебура скважин, принимаемая в пределах (8ч10)d.

м3.

8. Интервал замедления между взрывами пучков зарядов

t=A·Wп. с

где А – коэффициент, зависящий от типа пород и выраженный в мс/м.

t=4·10,78=43,12=50 мс.

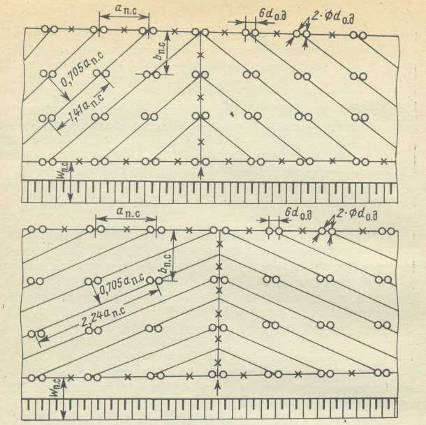

Рекомендуемые схемы многорядного короткозамедленного взрывания, показанные на рис. 4.2, обеспечивают улучшение качества дробления горных пород.

Рис. 4.2. Рекомендуемые схемы взрывания парно-сближе­нными зарядами

Основные выводы

1. Рекомендован способ взрывного разрушения горных пород с использованием парно-сближенных скважинных зарядов ВВ, позволяющий произвести равномерное дробление за счет направленного использования энергии взрыва и снизить удельный расход ВВ.

2. Разработана методика расчета эффективных параметров взрывного разрушения массива горных пород с использованием парно-сближенных скважинных зарядов ВВ.

3. Установлен оптимальный интервал замедления между взрывами пучков зарядов, который составляет 50 мс.

4. Установлено, что для улучшения качества дробления крепких включений рекомендуется контурное взрывание.

ЗАКЛЮЧЕНИЕ

В научно-исследовательской выпускной квалификационной работе решена научно-техническая задача по совершенствованию технологии ведения взрывных работ в массиве горных пород с использованием парно-сближенных скважинных зарядов ВВ, позволяющей произвести равномерное дробление массива и снижающей удельный расход ВВ.

Основные научные выводы и практические рекомендации научно-исследовательской выпускной квалификационной работы сводятся к следующему:

1. Управление энергией взрывного воздействия на горный массив возможно как за счет рационализации энергетических характеристик скважинного заряда, повышения степени использования энергии взрыва на разрушение породы в зоне отрыва от массива, уменьшения доли энергии взрыва на разброс породы, предварительного ослабления пород горного массива как за счет многократного ударно-волнового воздействия, так и за счет увеличения высоты взрываемого уступа.

2. Элементом адаптации технологии отработки глубоких карьеров к сокращению ширины рабочих площадок для обеспечения требуемого уровня обуренных и взорванных объемов руды и породы в целом по карьеру и по каждому экскаваторному блоку является увеличение высоты отрабатываемых уступов. Увеличение высоты уступа с 10, 15 до 30 м приводит к росту запасов взорванной горной массы на той же площади рабочей зоны в три и два раза и увеличению угла наклона рабочего борта с 18є (при Hу=10 м) до 25є (при Hу = 15 м) и 36є (при Hу=30 м).

3. Установлено, что с увеличением высоты уступа повышается производительность буровых станков, экскаваторов и автотранспорта за счет увеличения угла наклона рабочего борта и запасов взорванной горной массы.

4. Требования к качеству дробления пород взрывом при взрывании уступов формируются на основе геометрических параметров применяемого оборудования и энергетических характеристик процессов в технологических потоках карьеров.

5. Качественная оценка основных показателей взрывов высоких уступов характеризуется компактной формой развала взорванной горной массы, что способствует снижению потерь и разубоживания, уменьшением выхода крупнокусковых фракций взрыва, улучшением качества проработки подошвы и снижением сейсмического эффекта. Выход негабарита, при этом, уменьшается в несколько раз за счет повышения коэффициента использования скважинного заряда, увеличения интервалов времени между взрывами соседних скважин в 2-3 раза, разновременного срабатывания зарядов в каждой скважине и многорядного расположения скважин.

6. Для взрывания уступов имеется значительный выбор взрывчатых веществ различных типов, однако предпочтение следует отдавать ВВ простейших типов на основе аммиачной селитры, а из средств инициирования – системам на основе ударно-волновых трубок. Предел прочности пород на сжатие позволяет получить удельный расход ВВ с учетом индивидуальных требований технологических потоков конкретного карьера к среднему размеру куска в развале.

7. При использовании конкретного вида ВВ диаметр скважины находится в прямой зависимости с линией наименьшего сопротивления и в обратной зависимости с коэффициентом адаптации к горно-технологическим характеристикам взрываемых пород и энергетической характеристикой скважинного заряда.

8. На основе изучения механизма действия взрыва парно-сближенных скважинных зарядов ВВ установлено, что надежность системы из парно-сближенных скважинных зарядов увеличивается в зависимости от надежности одиночного заряда и числа парно-сближенных скважин в пучке.

9. Теоретическими исследованиями также установлено, что на одних и тех же расстояниях от центра взрыва парно-сближенных зарядов параметры волн напряжений могут быть больше, чем при взрыве эквивалентных им по массе ВВ скважинных зарядов.

10. Взрывание парно-сближенных зарядов по своему дробящему действию эффективно не только в ближней зоне дробящего действия взрыва, но и в дальних зонах и может сопровождаться слабым сейсмическим воздействием.

11. При совместном действии ударных воздушных волн, образующихся при одновременном срабатывании двух сближенных зарядов на оси симметрии наблюдается увеличение их параметров.

12. Рекомендован способ взрывного разрушения горных пород с использованием парно-сближенных скважинных зарядов ВВ, позволяющий произвести равномерное дробление за счет направленного использования энергии взрыва и снизить удельный расход ВВ.
