Приложение к техническому заданию

Технические требования к фасадам.

Описание типов конструкций фасадов


№ типа

конструкции

Наименование материала

Толщина, м

лБ, Вт/(м °С)

Ri, (м2 °С)/Вт

1

Кладка из ячеистобетонный блок D600 (прочность на сжатие 3,5 Мпа) на цементно-песчаном растворе.

0,2

0,325

0,6154

Утеплитель в два слоя - минеральная вата (с=90 кг/м3 , наружный слой – плиты Роквул ВЕНТИ БАТТС (или аналог), которые могут применяться без установки ветрозащитных пленок)

0,110

0,04

2,7500

Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада раскладки керамогранита)

Навесной вентилируемый фасад с облицовкой керамогранитом на подсистеме:

    Вариант 1 - из оцинкованного крашенного металла (ИС-5К, компании ИСМ Фасад или аналог), Вариант 2 – из алюминиевого сплава (MТC-v-100 компании NordFox, или аналог), крепление керамогранита на кляммерах.

Керамогранит STRONG Estima SG01 (или аналог).

Претендент представляет стоимость раскладки керамогранита:

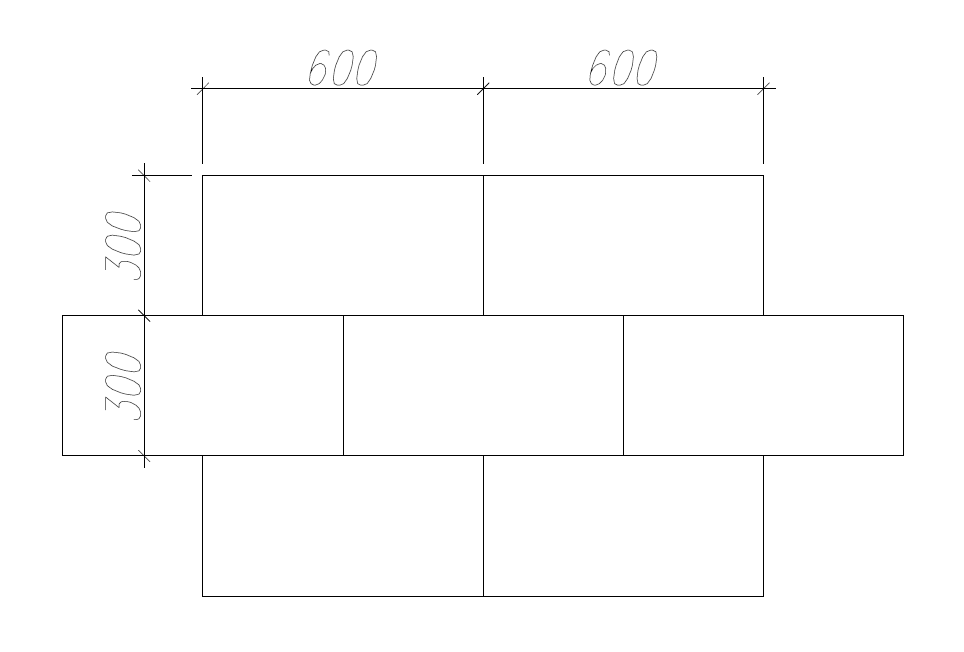

    Горизонтальная раскладка вразбежку с форматом плитки 300х600(h)мм (в простенках кратностью 600мм).

Откосы и отливы из оцинкованного крашенного металла.

Предпочтительный цвет откосов и отливов: RAL в цвет керамогранита

Цвет уточняется по итогам принятия макета фасада на объекте.

Подрядчик выполняет устройство вертикальных и горизонтальных деформационных швов фасада. Цвет материалов для заделки деформационного шва аналогичен цветовому решению фасада

1а

Железобетонная стена/пилон 0,18-0,22

0,18

2,04

0,0882

Утеплитель в два слоя - минеральная вата (с=90 кг/м3 , наружный слой – плиты Роквул ВЕНТИ БАТТС (или аналог), которые могут применяться без установки ветрозащитных пленок)

0,110

0,04

2,7500

Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада раскладки керамогранита)

Навесной вентилируемый фасад с облицовкой керамогранитом на подсистеме:

    Вариант 1 - из оцинкованного крашенного металла (ИС-5К, компании ИСМ Фасад или аналог), Вариант 2 – из алюминиевого сплава (MТC-v-100 компании NordFox, или аналог), крепление керамогранита на кляммерах.

Керамогранит STRONG Estima SG01 (или аналог).

Претендент представляет стоимость раскладки керамогранита:

    Горизонтальная раскладка вразбежку с форматом плитки 300х600(h)мм (в простенках кратностью 600мм).

Откосы и отливы из оцинкованного крашенного металла.

Предпочтительный цвет откосов и отливов: RAL в цвет керамогранита

Цвет уточняется по итогам принятия макета фасада на объекте.

Подрядчик выполняет устройство вертикальных и горизонтальных деформационных швов фасада. Цвет материалов для заделки деформационного шва аналогичен цветовому решению фасада

Металлический каркас с заполнением кирпичом 0,12

Ограждение балконов и лоджий

1б

Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада раскладки керамогранита)

Навесной вентилируемый фасад с облицовкой керамогранитом на подсистеме:

    Вариант 1 - из оцинкованного крашенного металла (ИС-5К, компании ИСМ Фасад или аналог), Вариант 2 – из алюминиевого сплава (MТC-v-100 компании NordFox, или аналог), крепление керамогранита на кляммерах.

Керамогранит STRONG Estima SG01 (или аналог).

Претендент представляет стоимость раскладки керамогранита:

    Горизонтальная раскладка вразбежку с форматом плитки 300х600(h)мм (в простенках кратностью 600мм).

Откосы и отливы из оцинкованного крашенного металла.

Предпочтительный цвет откосов и отливов: RAL в цвет керамогранита

Цвет уточняется по итогам принятия макета фасада на объекте.

Подрядчик выполняет устройство вертикальных и горизонтальных деформационных швов фасада. Цвет материалов для заделки деформационного шва аналогичен цветовому решению фасада

Каркас из монолитного железобетона с заполнением ячеистобетонными блоки D600 (прочность на сжатие 3,5 Мпа) на цементно-песчаном растворе.

Парапет кровли

1в

Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада раскладки керамогранита)

Навесной вентилируемый фасад с облицовкой керамогранитом на подсистеме:

    Вариант 1 - из оцинкованного крашенного металла (ИС-5К, компании ИСМ Фасад или аналог), Вариант 2 – из алюминиевого сплава (MТC-v-100 компании NordFox, или аналог), крепление керамогранита на кляммерах.

Керамогранит STRONG Estima SG01 (или аналог).

Претендент представляет стоимость раскладки керамогранита:

    Горизонтальная раскладка вразбежку с форматом плитки 300х600(h)мм (в простенках кратностью 600мм).

Откосы и отливы из оцинкованного крашенного металла.

Предпочтительный цвет откосов и отливов: RAL в цвет керамогранита

Цвет уточняется по итогам принятия макета фасада на объекте.

Подрядчик выполняет устройство вертикальных и горизонтальных деформационных швов фасада. Цвет материалов для заделки деформационного шва аналогичен цветовому решению фасада

1г

Железобетонная плита 0,22

Карниз

Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада раскладки керамогранита)

Навесной вентилируемый фасад с облицовкой керамогранитом на подсистеме:

    Вариант 1 - из оцинкованного крашенного металла (ИС-5К, компании ИСМ Фасад или аналог), Вариант 2 – из алюминиевого сплава (MТC-v-100 компании NordFox, или аналог), крепление керамогранита на кляммерах.

Керамогранит STRONG Estima SG01 (или аналог).

Претендент представляет стоимость раскладки керамогранита:

    Горизонтальная раскладка вразбежку с форматом плитки 300х600(h)мм (в простенках кратностью 600мм).

Откосы и отливы из оцинкованного крашенного металла.

Предпочтительный цвет откосов и отливов: RAL в цвет керамогранита

Цвет уточняется по итогам принятия макета фасада на объекте.

Подрядчик выполняет устройство вертикальных и горизонтальных деформационных швов фасада. Цвет материалов для заделки деформационного шва аналогичен цветовому решению фасада

1д

Металлический каркас

Зона устройства мест для кондиционеров

Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада раскладки керамогранита)

Навесной вентилируемый фасад с облицовкой керамогранитом на подсистеме:

    Вариант 1 - из оцинкованного крашенного металла (ИС-5К, компании ИСМ Фасад или аналог), Вариант 2 – из алюминиевого сплава (MТC-v-100 компании NordFox, или аналог), крепление керамогранита на кляммерах.

Керамогранит STRONG Estima SG01 (или аналог).

Претендент представляет стоимость раскладки керамогранита:

    Горизонтальная раскладка вразбежку с форматом плитки 300х600(h)мм (в простенках кратностью 600мм).

Откосы и отливы из оцинкованного крашенного металла.

Предпочтительный цвет откосов и отливов: RAL в цвет керамогранита

Цвет уточняется по итогам принятия макета фасада на объекте.

Подрядчик выполняет устройство вертикальных и горизонтальных деформационных швов фасада. Цвет материалов для заделки деформационного шва аналогичен цветовому решению фасада

2

Кладка из ячеистобетонный блок D600 (прочность на сжатие 3,5 Мпа) на цементно-песчаном растворе.

0,2

0,325

0,6154

Утеплитель в два слоя - минеральная вата (с=90 кг/м3 , наружный слой – плиты Роквул ВЕНТИ БАТТС (или аналог), которые могут применяться без установки ветрозащитных пленок)

0,110

0,04

2,7500

Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада раскладки декоративной плитки под кирпич на подсистеме)

Навесной вентилируемый фасад с облицовкой декоративной плиткой под кирпич на подсистеме:

    Вариант 1 - из оцинкованного крашенного металла (компании ИСМ Фасад или аналог), Вариант 2 – из алюминиевого сплава (MТC-v-350 компании NordFox, или аналог), крепление декоративной плитки на планках или крепление с пропилами на планках.

Декоративная плитка под кирпич: фибробетон, клинкер (или аналог).

Претендент представляет стоимость раскладки декоративной плитки под кирпич:

    Горизонтальная раскладка вразбежку.

Откосы и отливы из оцинкованного крашенного металла.

Предпочтительный цвет откосов и отливов: RAL 3009 (терракотовый).

Цвет уточняется по итогам принятия макета фасада на объекте.

Подрядчик выполняет устройство вертикальных и горизонтальных деформационных швов фасада. Цвет материалов для заделки деформационного шва аналогичен цветовому решению фасада.

2а

Железобетонная стена/пилон0,18-0,22

0,18

2,04

0,0882

Утеплитель в два слоя - минеральная вата (с=90 кг/м3 , наружный слой – плиты Роквул ВЕНТИ БАТТС (или аналог), которые могут применяться без установки ветрозащитных пленок)

0,110

0,04

Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада раскладки декоративной плитки под кирпич на подсистеме)

Навесной вентилируемый фасад с облицовкой декоративной плиткой под кирпич на подсистеме:

    Вариант 1 - из оцинкованного крашенного металла (компании ИСМ Фасад или аналог), Вариант 2 – из алюминиевого сплава (MТC-v-350 компании NordFox, или аналог), крепление декоративной плитки на планках или крепление с пропилами на планках.

Декоративная плитка под кирпич: фибробетон, клинкер (или аналог).

Претендент представляет стоимость раскладки декоративной плитки под кирпич:

    Горизонтальная раскладка вразбежку.

Откосы и отливы из оцинкованного крашенного металла.

Предпочтительный цвет откосов и отливов: RAL 3009 (терракотовый).

Цвет уточняется по итогам принятия макета фасада на объекте.

Подрядчик выполняет устройство вертикальных и горизонтальных деформационных швов фасада. Цвет материалов для заделки деформационного шва аналогичен цветовому решению фасада.

3

Кладка из ячеистобетонный блок D600 (прочность на сжатие 3,5 Мпа) на цементно-песчаном растворе.

0,2

0,325

0,6154

Утеплитель в два слоя - минеральная вата (с=130 кг/м3, плиты Роквул ФАСАД БАТТС (или аналог)

0,110

0,042

2,6190

Фасадная штукатурка по технологии Ceresit, Alsecco (или аналог):

- тип поверхности - камешковая,

- зерно 2,5 мм,

- Предпочтительные цвета:

  - RAL 7040 (серая),

  - RAL 3031 (бордовый).

Цвет уточняется по итогам принятия макета фасада на объекте.

Подрядчик выполняет устройство вертикальных и горизонтальных деформационных фасада. Цвет герметизирующих материалов для заделки деформационного шва аналогичен цветовому решению фасада.

0,01

0,93

0,0108

3а

Железобетонная стена/пилон 0,18-0,22

0,18

2,04

0,0882

Утеплитель в два слоя - минеральная вата (с=130 кг/м3, плиты Роквул ФАСАД БАТТС (или аналог)

0,110

0,042

2,6190

Фасадная штукатурка по технологии Ceresit, Alsecco (или аналог):

- тип поверхности - камешковая,

- зерно 2,5 мм,

- Предпочтительные цвета:

  - RAL 7040 (серая),

  - RAL 3031 (бордовый).

Цвет уточняется по итогам принятия макета фасада на объекте.

Подрядчик выполняет устройство вертикальных и горизонтальных деформационных фасада. Цвет герметизирующих материалов для заделки деформационного шва аналогичен цветовому решению фасада.

0,01

0,93

0,0108

3б

Кладка из ячеистобетонный блок D600 (прочность на сжатие 3,5 Мпа) на цементно-песчаном растворе.

0,2

0,325

0,6154

Утеплитель в два слоя - минеральная вата (с=130 кг/м3, плиты Роквул ФАСАД БАТТС (или аналог)

0,130

0,042

2,6190

Фасадная штукатурка по технологии Ceresit, Alsecco (или аналог):

- тип поверхности - камешковая,

- зерно 2,5 мм,

- Предпочтительные цвета:

  - RAL 7040 (серая),

  - RAL 3031 (бордовый).

Цвет уточняется по итогам принятия макета фасада на объекте.

Подрядчик выполняет устройство вертикальных и горизонтальных деформационных фасада. Цвет герметизирующих материалов для заделки деформационного шва аналогичен цветовому решению фасада.

0,01

0,93

0,0108

3б

Железобетонная стена/пилон 0,18-0,22

0,18

2,04

0,0882

Утеплитель в два слоя - минеральная вата (с=130 кг/м3, плиты Роквул ФАСАД БАТТС (или аналог)

0,130

0,042

2,6190

Фасадная штукатурка по технологии Ceresit, Alsecco (или аналог):

- тип поверхности - камешковая,

- зерно 2,5 мм,

- Предпочтительные цвета:

  - RAL 7040 (серая),

  - RAL 3031 (бордовый).

Цвет уточняется по итогам принятия макета фасада на объекте.

Подрядчик выполняет устройство вертикальных и горизонтальных деформационных фасада. Цвет герметизирующих материалов для заделки деформационного шва аналогичен цветовому решению фасада.

0,01

4

(отделка козырька входных групп, подшивка низа балконов)

Железобетонная конструкция

По месту

Воздушная прослойка

Определяется проектом РД фасадов

Навесной фасад (претендент представляет копии технических свидетельств и сертификатов пожарных испытаний фасада)

Фасадная штукатурка по технологии Ceresit, Alsecco (или аналог):

- тип поверхности - камешковая,

- зерно 2,5 мм,

- Предпочтительные цвета:

  - RAL 9010 (белый),

  - RAL 3031 (бордовый).

Цвет уточняется по итогам принятия макета фасада на объекте.

Цвет герметизирующих материалов для
