6. КОНСТРУКЦИИ ДЛЯ УСТАНОВКИ ИБП

Источник бесперебойного питания рекомендуется устанавливать с использованием напольных металлических компоновочных конструкций (рис.2). Рекомендуется применять на бытовых объектах в помещениях с ограниченным доступом людей.

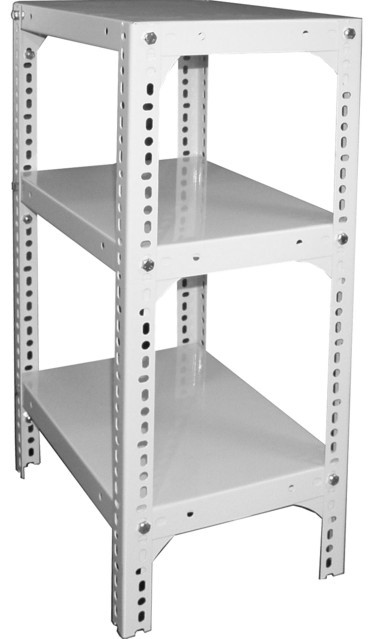

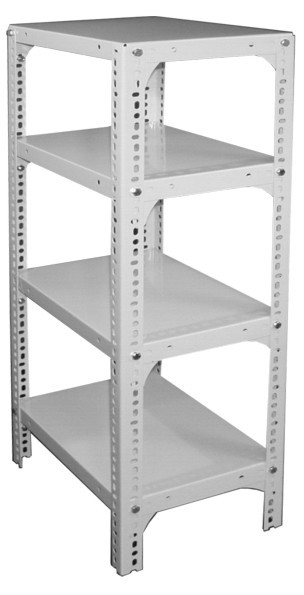

НПСК-4	НПСК-3

Рис.2

Габаритные размеры напольных конструкций приведены в табл.4.

Таблица 4

Наименование	Габаритные размеры, мм	Применение
ширина	глубина	высота
НПСК-3	360	480	700	ИБП SinPro 1200 с двумя АКБ ёмкостью 40…100 Ач
НПСК-4	360	480	1000	ИБП SinPro 1200 с двумя АКБ ёмкостью 120…200 Ач

7. НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ИНДИКАЦИИ

Органы управления и индикации ИБП SinPro серии S510 показаны на рис.3.

1	–	кнопка «Вкл/Выкл» предназначена для включения/выключения устройства и звуковой сигнализации;
2	–	индикатор «Нагрузка» –индикатор мощности нагрузки;
3	–	индикатор «Аккумулятор» – индикация заряда/разряда АКБ;
4	–	индикатор наличия сети и корректного подключения ИБП к заземлению;
5	–	индикатор состояния АКБ;
6	–	индикатор «Норма»/«Авария»;
7	–	розетки для подключения нагрузки;
8	–	решетка вентилятора системы охлаждения ИБП;
9	–	переключатель «5/10А» - регулировка тока заряда АКБ;
10	–	кабель для подключения внешней аккумуляторной батареи;
11	–	клемма для подключения заземления;
12, 13	–	держатель плавкого предохранителя по входу ИБП;
14	–	сетевой кабель.

Рис. 3. Назначение органов индикации и управления ИБП.

8. ТЕХНИКА БЕЗОПАСНОСТИ

Перед включением ИБП внимательно прочтите и изучите паспорт. Не выполняйте самостоятельно работы по ремонту устройства. Для проведения профилактического технического обслуживания устройства обращайтесь в специализированные сервисные центры или к Вашему поставщику. Исходное состояние источника бесперебойного питания соответствует действующим правилам техники безопасности.

8.1. Электробезопасность

Запрещается:

подключать нагрузку, превышающую максимально допустимую (п.3.2); эксплуатировать устройство с нарушенной изоляцией электропроводки; эксплуатировать устройство без заземления; касаться руками оголённых кабелей и электрических соединений; эксплуатировать прибор при прямом попадании жидкости (дождь, снег и т. д.), а также в условиях повышенной влажности; удалять защитные приспособления.

8.2. Пожаробезопасность

Запрещена эксплуатация устройства вблизи легко воспламеняющихся веществ.

Установка ИБП должна производиться на металлической негорючей поверхности или с использованием описанных в п.6 компоновочных конструкций.

8.3. Общие меры безопасности

не допускайте детей даже к не работающему устройству; не накрывайте прибор посторонними предметами во время работы (может возникнуть аварийная ситуация или возгорание посторонних предметов); не допускайте попадания внутрь посторонних предметов; не закрывайте вентиляционные отверстия; если устройство находилось на холоде или в сырости, перед включением его необходимо выдержать при комнатной температуре не менее трёх часов.

9. ПОДКЛЮЧЕНИЕ УСТРОЙСТВА

При установке ИБП соблюдайте правила техники безопасности и электробезопасности!

9.1. Подготовительные мероприятия

Подключение ИБП производится после установки в компоновочной конструкции или в подготовленном для установки месте.

Примечание: Если аккумуляторная батарея автомобильная стартерная, то необходимо приобрести комплект свинцовых клемм для автомобильных АКБ.

Закрепите клеммы на соответствующих контактах АКБ. Для этого ослабьте гайки на зажимах клемм и раздвиньте края клеммы при помощи отвёртки. Это позволит глубже и с меньшими усилиями насадить клемму на аккумулятор. Наденьте клеммы на контакты АКБ и надёжно зафиксируйте их при помощи зажимных болтов. Подключите к свинцовым клеммам соответствующие выводы от ИБП.

9.2. Подключение устройства к АКБ

СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ ПОДКЛЮЧЕНИЯ К АКБ! Помните, что аккумуляторная батарея – это мощный источник тока. НЕ ДОПУСКАЙТЕ ЗАМЫКАНИЯ КЛЕММ БАТАРЕИ!

Внимание! Для того чтобы при подключении не было искры, необходимо произвести предварительный заряд внутренних электролитических конденсаторов ИБП. Для этого подключите устройство к сети 220 В при помощи сетевого шнура и подключите последнюю клемму от ИБП к АКБ. Затем отключите устройство от сети.

9.2.1. Подключите одну из клемм к АКБ, учитывая полярность.

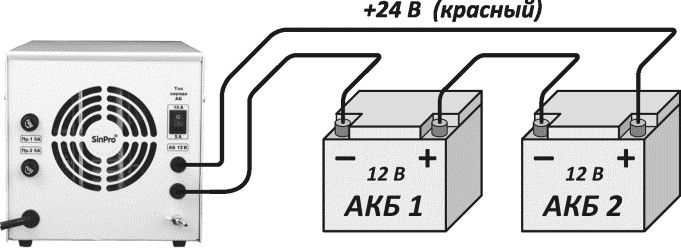

9.2.2. Для ИБП SinPro 1200 (рис.4) установите перемычку между АКБ так, чтобы «+» одной АКБ соединяется с «-» другой АКБ).

9.2.3. Проверьте наличие заземления в сетевой розетке. В случае отсутствия подключите заземление к клемме на задней панели корпуса (см. рис.3).

9.2.4. Подключите последнюю клемму от ИБП к аккумуляторной батарее.

9.2.5. Затяните клеммы на АКБ и перемычке.

9.3. Проверка работоспособности и ввод ИБП в эксплуатацию

9.3.1. Подключите устройство к сети. Через 5 секунд после подключения ИБП просигнализирует звуковым сигналом о текущем режиме работы:

1 сигнал        – нормальный режим;

2 сигнала        – режим «ЭКО».

Описание режима «ЭКО» см. п.10.

9.3.2. Нажмите и удерживайте кнопку «Вкл/Выкл» на передней панели. Переход ИБП в активный режим сопровождается коротким звуковым сигналом. Кнопка включения должна засветиться.

9.3.3. Произведите проверку работоспособности ИБП. Для проверки в качестве нагрузки можно использовать лампочку накаливания на 220 В, подключая её к розетке на передней панели устройства. Отключите сетевой кабель ИБП из розетки сети. При этом на передней панели устройства индикатор «Сеть» должен погаснуть, а индикатор «АКБ» должен засветиться. Лампочка, подключенная к выходу ИБП, должна продолжать светиться.

Внимание! При восстановлении напряжения сети после его пропадания, устройство переходит в режим работы от сети с задержкой до 3-х секунд. Если в течение этого времени питающая сеть была нестабильна, устройство продолжит работать от аккумуляторной батареи.

9.4. Подключение нагрузки к ИБП

При работе устройства в системе с жёсткими требованиями к фазировке (котельное оборудование) включение сетевого шнура ИБП и оборудования (котла отопления) осуществляется с учётом фазировки всех элементов системы (рис.5).

Подключите котёл отопления к розетке ИБП. Включите котёл.

Если котёл запустился и выключился через 1…2 сек. после включения и выдал ошибку по питанию, то переключите вилку котла в противоположное положение.

Примечание: Проверку работоспособности ИБП от АКБ с подключенным к нему котлом отопления можно производить только при помощи автоматического выключателя питающей линии, а не путем отключения сетевой вилки от сети. В противном случае, если корпус ИБП не заземлён отдельным проводом, а котёл чувствителен к фазировке питающей сети, котёл может отключиться из-за отсутствия фазировки выходного напряжения. Такой же эффект может проявляться при отсутствующем заземлении.

Розетка сетевая

Вилка сетевая ИБП

Розетка на передней панели ИБП

Вилка сетевая нагрузки

Рис.5. Фазировка основных элементов системы бесперебойного питания.

10. ЭКСПЛУАТАЦИЯ ИБП

Включение ИБП осуществляется нажатием и удержанием кнопки «Вкл/Выкл» на передней панели устройства (см. рис.3). Перед включением ИБП производит внутреннее тестирование, о чём свидетельствует частое мигание индикатора включения. Напряжение на нагрузку подаётся через некоторое время, в течение которого устройство анализирует состояние АКБ и сети.

Однократное короткое нажатие кнопки «Вкл/Выкл» включает или выключает звуковое оповещение работы от АКБ.

В случае разряда аккумуляторных батарей начинает прерывисто светиться красный светодиод «Аккумулятор» и подается прерывистый звуковой сигнал длительностью 0,5 секунды с интервалом 4 секунды. При глубоком разряде звуковой сигнал длительностью 0,5 секунды подаётся с интервалом 2 секунды и через 2 минуты устройство отключает нагрузку и переходит в дежурный режим.
