Электронный глазок/ Видео-звонок
Руководство пользователя
Примечания

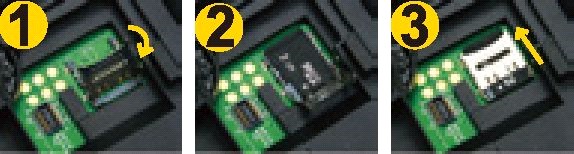

- Рекомендуется применение для питания устройства щелочных батарей. Пожалуйста, убедитесь, что полярность батарей (+, -) соблюдается при их установке. Не оставляйте устройство на неровных или неустойчивых поверхностях, чтобы предотвратить его повреждение при падении. Пожалуйста, будьте осторожны при обращении с наружными деталями, чтобы не допустить ударов по ним. Не допускайте сильных сотрясений, вибрации, или падений глазка, не допускайте сильных нажатий на поверхность ЖК-дисплея, не ударяйте по нему и не царапайте его, в противном случае это может привести к повреждению или протеканию ЖК-панели; Не оставляйте изделие в условиях высокой температуре, высокой влажности или большого количества пыли, не подвергайте его воздействию солёных брызг или иной агрессивной среды, и защищайте его от воздействия дождя, иначе это может привести к поломке устройства. Пожалуйста, установите карту Micro-SD до установки батарей, и нажмите на карту Micro-SD. Если установить карту Micro-SD после установки батарей, устройство не сможет распознать её. Пожалуйста, проявите крайнюю осторожность при манипуляциях с проводом (гибкой печатной платой) во время установки внутреннего блока, не тяните за этот провод слишком сильно, чтобы не повредить гибкую электронику.

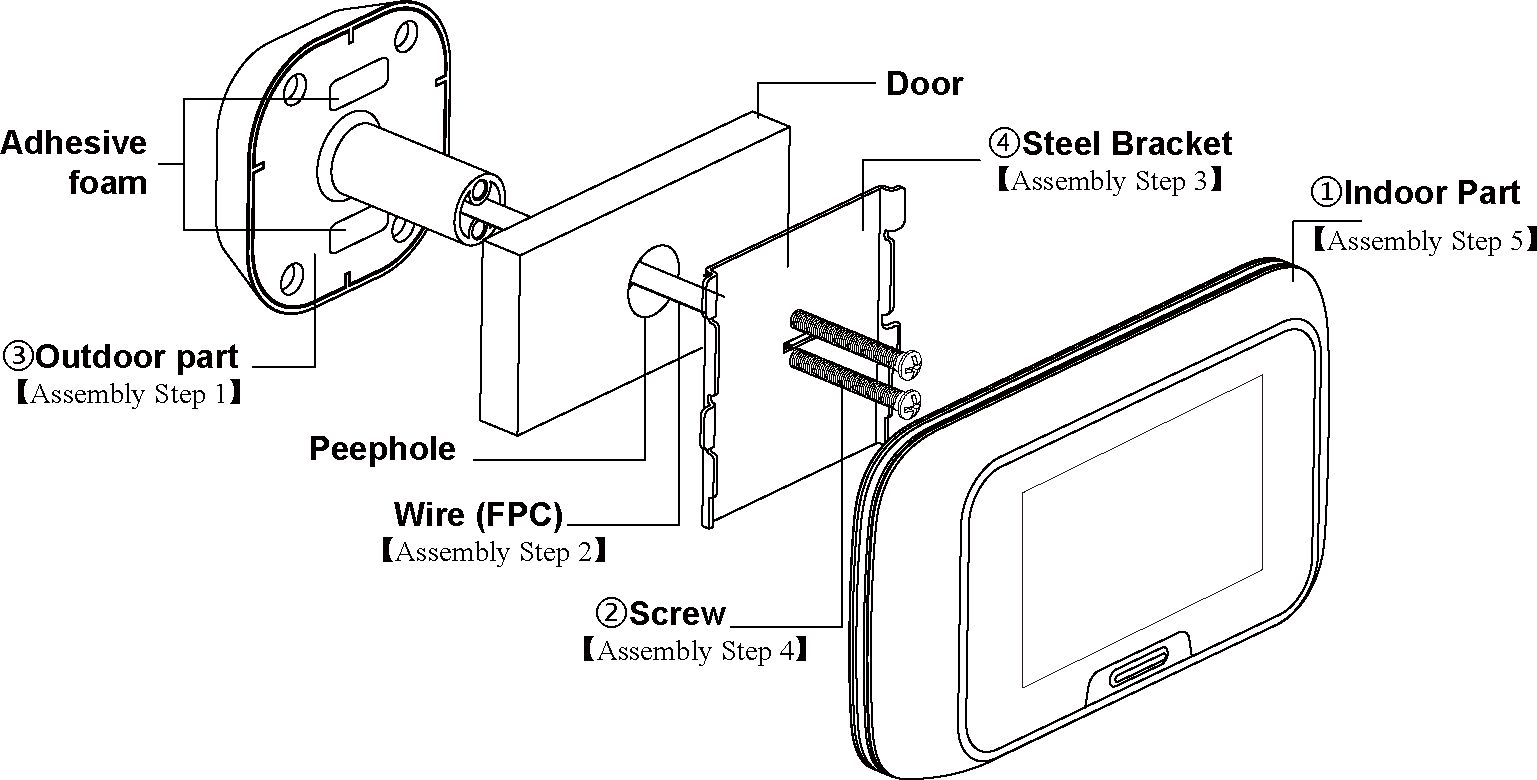

Комплектация
Деталь | Количество | Обозначение | Примечание |
Внутренний блок | 1 | (1) | Внутренний блок с ЖКД |
Винт | 4 | (2) | Две пары на выбор пользователя |
Наружный блок | 1 | (3) | Провод (ГПП) пропускается через отверстие в двери для соединения с внутренним блоком |
Стальной кронштейн | 1 | (4) | Используйте винты для крепления кронштейна с наружным блоком |
Руководство пользователя и гарантийный формуляр | 1 |
Технические характеристики
- Габариты внутреннего блока: 136 х 75 х 18 мм Габариты наружного блока: 60 х 60 х 14 мм Диапазон размеров отверстия в двери: от 15 мм до 58 мм Диапазон допустимой толщины двери: от 35 мм до 105 мм Батареи: 3 элемента питания формата АА (рекомендуется использовать щелочные батареи) Напряжение: от 4,5 В до 3,5 В
Инструкции по установке
Описание
Описание
Шаг 1
Демонтируйте оптический дверной глазок. Рекомендуемый диапазон размеров глазка составляет от 15 мм до 58 мм

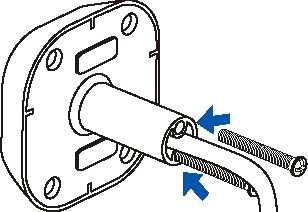

Шаг 2
Вставьте выбранные винты в наружный блок устройства, но не затягивайте. Для двери толщиной менее 65 мм следует выбрать короткие винты, а длинные винты следует выбрать для двери толщиной от 65 мм до 95 мм. Если толщина двери превышает 95 мм, вам потребуются особые, более длинные винты.

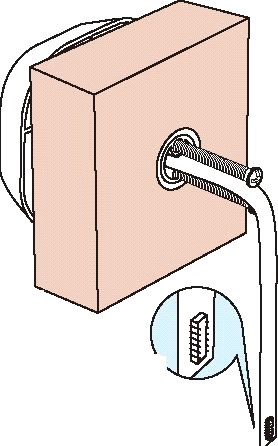

Шаг 3
Оторвите покрытие клейких пенистых элементов. Пожалуйста, имейте ввиду, что дверной звонок располагается с нижней стороны. Пропустите провод (ГПП) через отверстие в двери, а затем закрепите наружный блок, прижав его к двери клейкими пенистыми элементами. Пожалуйста, обратите внимание, что разъем ГПП должен быть направлен вверх.
Шаг 4

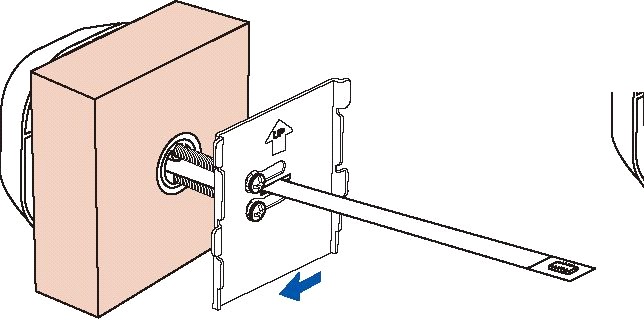

Пропустите провод ГПП через кронштейн, и сдвиньте винты из большого отверстия в кронштейне по щели влево.
Шаг 5
Плотно затяните винты для закрепления блока в кронштейне, и выровняйте провод ГПП.

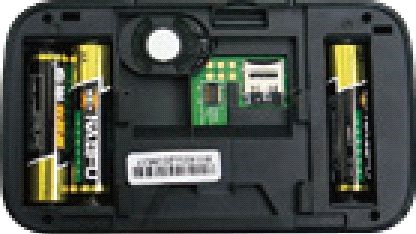

Шаг 6
Откройте отсек элементов питания, вставьте карточку Micro-SD, затем установите батареи.

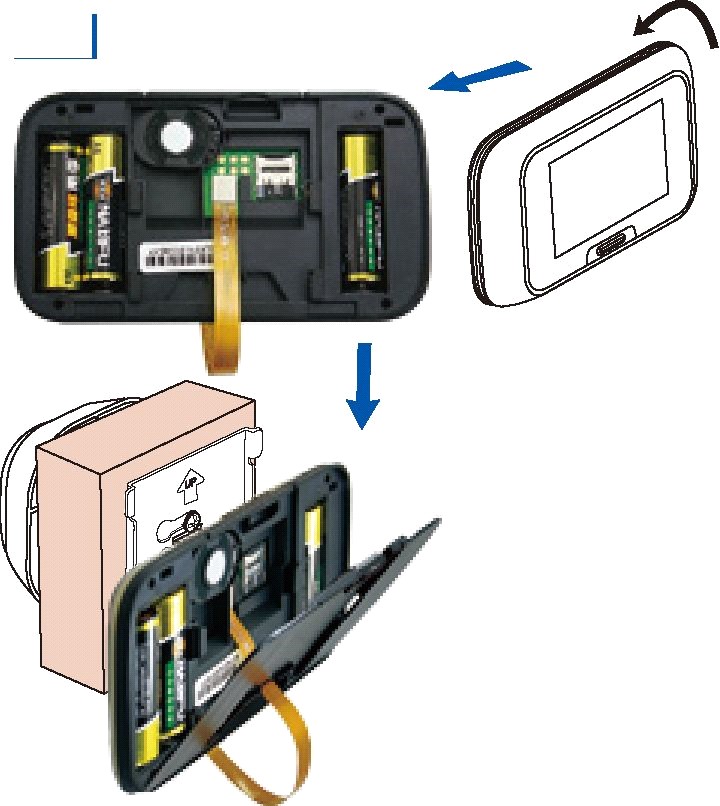

Шаг 7
Вставьте внутренний блок таким образом, чтобы кнопки располагались с нижней стороны – см. рисунок. Поверните устройство на 180 градусов по вертикали, аккуратно подключите провод ГПП, и закройте крышку отсека элементов питания.

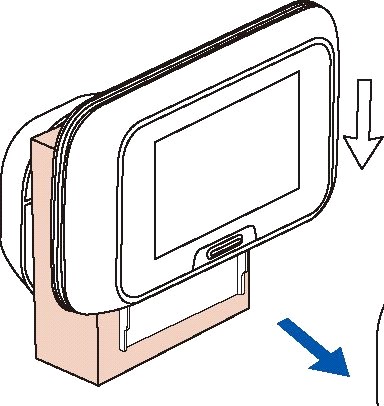

Шаг 8
Вновь переверните блок в нормальное положение, выровняйте провод ГПП, совместите устройство с кронштейном, и аккуратно насадите его на кронштейн, опустив устройство вниз до его фиксации в кронштейне.

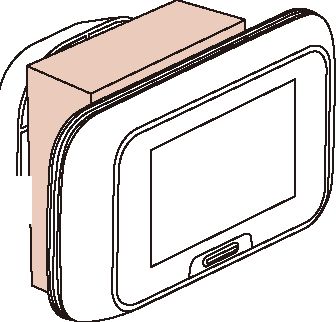

Убедитесь в том, что внутренний блок хорошо закреплён на двери. Нажмите на кнопки, чтобы убедиться в работоспособности устройства.
Анализ отказов и неисправностей
1) Если устройство включается/отключается случайным образом, это может быть вызвано низким зарядом элементов питания. Пожалуйста, замените батареи на новые.
2) Если карта Micro-SD установлена, но устройство всё равно отображает сообщение «Вставьте карту памяти» или «Ошибка параметров», пожалуйста, выньте из него элементы питания, и вновь установите их на место; или замените карту Микро-SD.
3) В случае, если отображается сообщение «Ошибка параметров», пожалуйста, переподключите разъем провода (ГПП).
Способ применения

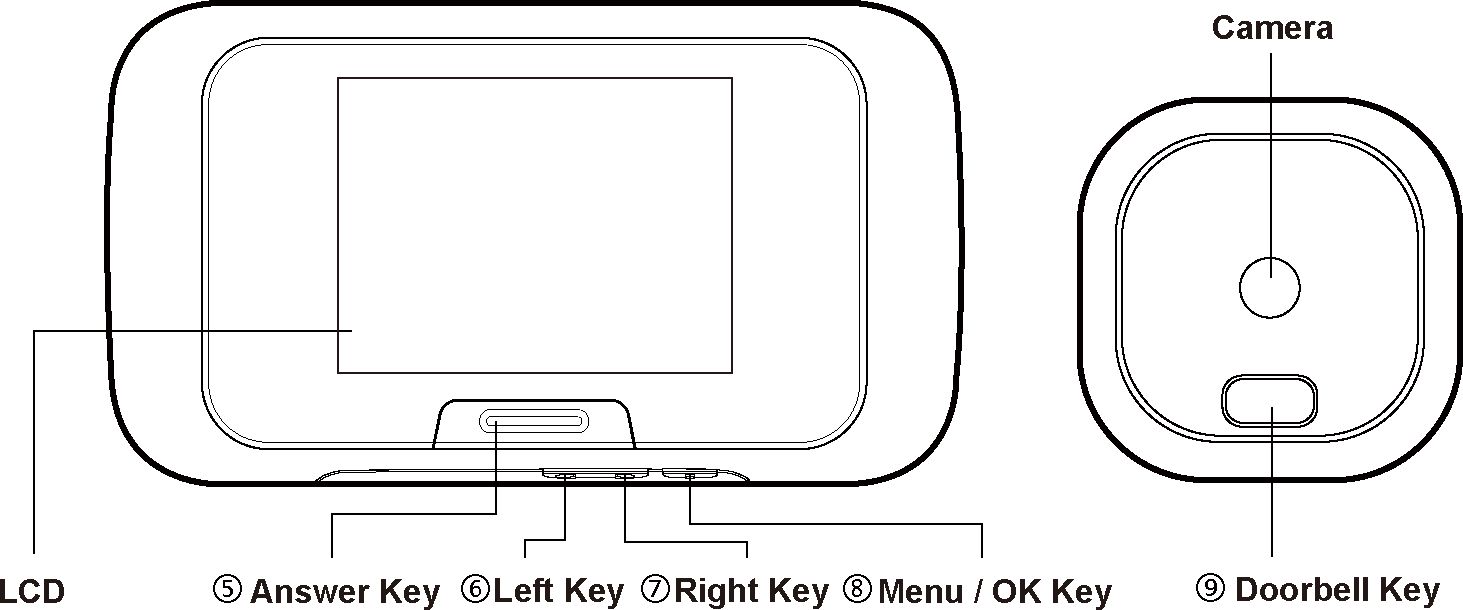

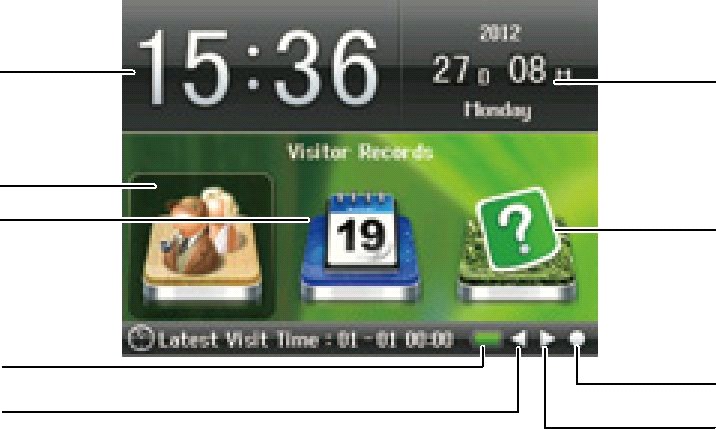

Интерфейс внутреннего блока
- Описание главного меню: Календарь, Время, Журнал посетителей, Системные настройки, Руководство пользователя Журнал посетителей: Пользователь может нажать кнопку «Меню» / «Ввод» (8) (●), чтобы отсортировать записи о посетителях по времени; нажмите кнопку «Влево» (6) (◄) или кнопку «Вправо» (7) (►), чтобы выбрать дату, затем нажмите (8) ●, чтобы войти в записи посетителей. Так, запись "20110325151228.jpg" соответствует посещению, которое состоялось в 15:12:28 часов 24 марта 2011 года. Чтобы вернуться обратно на главный экран, пожалуйста, нажмите кнопку "ответ" (5). Если память журнала посетителей окажется переполнена, пользователь должен удалить некоторые старые записи, или отформатировать карту Micro-SD через системные настройки. Нажмите кнопку "ответ" (5) для возврата на главный экран. Системные настройки: Нажмите кнопку «Меню» / «Ввод» в нижней части внутреннего блока, далее дважды нажмите кнопку «Вправо» (7), а затем нажмите кнопку «Меню» (8) для подтверждения и перехода к меню настроек, из которого можно установить время, дату, режим записи, выбрав соответствующую опцию кнопкой «Влево» (6) (◄) или кнопкой «Вправо» (7) (►). Для завершения работы с настройками следует нажать кнопку «Меню» / «Ввод» (8) (●). Действия при наличии посетителя: При нажатии на кнопку дверного звонка (9) устройство автоматически сделает фотографию (или запишет видео) посетителя, пока играет сигнал звонка, а на экране внутреннего блока отобразится то, что происходит снаружи. Руководство пользователя: В руководстве указаны инструкции по применению, информация о версии системы, и информация о правах на интеллектуальную собственность. Наблюдение за обстановкой снаружи по желанию пользователя: Если пользователь захочет взглянуть, что происходит с наружной стороны двери, он должен нажать кнопку «Ответ» (5), чтобы активировать дисплей, и на нём отобразится то, что происходит снаружи. Повторное нажатие на кнопку «Ответ» (5) приведёт к автоматическому сохранению снимка наружной обстановки. Удаление изображений: Войдите в журнал посетителей, затем войдите в соответствующую папку с Фото/Видео, последующее нажатие кнопки «OK» вызовет появление сообщения "Удалить?", после чего вам следует снова нажать на кнопки «OK», чтобы подтвердить удаление, или на кнопку «Ответ», чтобы отменить его.
Гарантийный формуляр
Информация о пользователе:
Имя пользователя:
Телефон:
Эл. почта:
Адрес:
Индекс:
Информация об изделии:
Название модели:
Серийный номер:
Информация о продавце:
Название продавца:
Телефон:
Дата продажи:
