Машина вторичной очистки семян самопередвижная МС-4,5 Каталог деталей и сборочных единиц (стр. 3 )

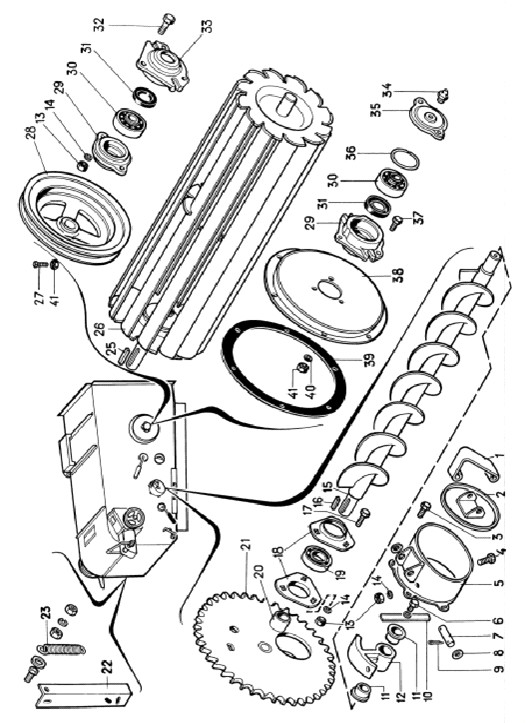

Рис. 6  МСУ 02.100  Питатель

Шифр ОКП	№ позиции на рисунке	Обозначение	Кол-во в узле	Наименование
1	2	3	4	5
47  8543  0213	11	МСУ  02.110	1	Кожух
47  8543  0219	1	МСУ  02.120	1	Шнек
47  7522  5784	6	СММ  02.104	1	Подшипник
47  7541  8105	4	ОС  1077	1	Кольцо упорное
47  7522  4157	9	СММ  02.406	1	Планка
47  7522  3160	2	ОВБ  6335 - 01	1	Винт
47  7522  4119	10	СММ  02.002	1	Накладка
47  7522  8660	5	НЕН  43.030А	1	Втулка
12	ВМ6х20	11	Винт
14	М6	11	Гайка
3	М10	1	Гайка
13	6.65Г	11	Шайба
8	ШЕЗ-25	1	Шайба
7	5х36	1	Шплинт

Рис. 6  МСУ 02.100-01 (зеркальное отражение)  Питатель

Шифр ОКП	№ позиции на рисунке	Обозначение	Кол-во в узле	Наименование
1	2	3	4	5
47  8543  0216	11	МСУ  02.110 - 01	1	Кожух
47  8543  0222	1	МСУ  02.120 - 01	1	Шнек
47  7522  5784	6	СММ  02.104	1	Подшипник
47  7541  8105	4	ОС  1077	1	Кольцо упорное
47  7522  4157	9	СММ  02.406	1	Планка
47  7522  3160	2	ОВБ  6335 – 01	1	Винт
47  7522  4119	10	СММ  02.002	1	Накладка
47  7522  8660	5	НЕН  43.030А	1	Втулка
12	ВМ6х20	11	Винт
14	М6	11	Гайка
3	М10	1	Гайка
13	6.65Г	11	Шайба
8	ШЕЗ-25	1	Шайба
7	5х36	1	Шплинт

Рис. 7  МСУ 03.000  Аспирация

Шифр ОКП	№ позиции на рисунке	Обозначение	Кол-во в узле	Наименование
1	2	3	4	5
47  8543  0351	2	МСУ  03.010	1	Аспирация I
47  8543  0373	6	МСУ  03.020	1	Аспирация II
47  8543  1770	1	МСУ  03.320	1	Ограждение
47  8543  0512	11	МСУ  03.427	1	Скат
47  8543  0652	9	МСУ  03.625	1	Ручка
47  8543  0354	5	МСУ  03.011	2	Пластина
47  8543  0356	4	МСУ  03.012	1	Пластина
10	М6х16	9	Болт
3	М8х16	5	Болт
15	М8х20	14	Болт
14	М6	9	Гайка
8	М8	21	Гайка
12	6.02	9	Шайба
7	8.02	23	Шайба
13	6.65Г	9	Шайба

Рис. 8  МСУ 03.010  Аспирация  I

Шифр ОКП	№ позиции на рисунке	Обозначение	Кол-во в узле	Наименование
1	2	3	4	5
47  8543  0437	32	МСУ  03.110	1	Корпус
47  8543  0443	54	МСУ  03.130	1	Воздуховод
47  8543  0449	48	МСУ  03.150	2	Ось
47  8543  0452	18	МСУ  03.170	1	Опора
47  8543  0470	31	МСУ  03.230	1	Кронштейн
47  8543  0473	16	МСУ  03.240	1	Стенка
47  8543  0482	46	МСУ  03.290	1	Дно
47  8543  0485	44	МСУ  03.300	1	Крышка
28	МСУ  03.350	1	Плита
47  7522  6890	23	СММ  03.780	1	Заслонка
47  7522  4871	22	СММ  28.000	1	Звездочка
39	МЗП  50.030 - 01	7	Винт
47  7522  2195	2	ОВБ  81	1	Гайка
47  8543  0425	21	МСУ  03.103	1	Шкив
47  7522  4255	51	СММ  03.108	1	Шкив
47  8543  0518	5	МСУ  03.429	1	Клапан
47  8543  0528	9	МСУ  03.435	1	Крышка
47  8543  0532	13	МСУ  03.437	2	Заслонка
47  7522  4338	40	СММ  03.453	4	Планка
47  7522  4356	7	СММ  03.481	2	Планка
47  7521  0514	38	ОСУ  4018	11	Клапан
47  8543  0898	12	МСУ  06.508	4	Скоба
47  8543  0627	1	МСУ  03.602	1	Ось
47  8543  0630	52	МСУ  03.603	1	Торсион
47  8543  0644	27	МСУ  03.618	1	Пружина
47  8543  0649	35	МСУ  03.623	1	Ось
47  7524  4283	15	МПО  50.01.608	2	Упор
47  8543  0343	20	МСУ  03.004	1	Уплотнение
47  8543  0347	6	МСУ  03.007	1	Уплотнение
47  8543  0369	33	МСУ  03.018	1	Уплотнение
47  8543  0371	49	МСУ  03.019	1	Фартук
47  8543  0376	8	МСУ  03.021	1	Уплотнение
47  8543  0380	53	МСУ  03.023	1	Ручка
47  8543  0381	47	МСУ  03.023 - 01	2	Ручка
47  8543  0388	37	МСУ  03.027	2	Фартук
47  8543  0390	45	МСУ  03.028	1	Фартук
47  7522  8240	43	СММ  03.024 - 01	2	Крышка
47  8543  0397	42	МСУ  03.038	3	Плечо
47  8543  0398	41	МСУ  03.039	6	Заклепка
47  9283  7064	26	СММ  20.101	1	Шкив
17	М6х16	32	Болт
34	М8х16	23	Болт
19	М8х20	16	Болт
10	М6	36	Гайка
4	М8	36	Гайка
24	М12	1	Гайка
11	6.65Г	13	Шайба
14	8.65Г	47	Шайба
3	8.02	14	Шайба
25	12.02	1	Шайба
30	20.02	2	Шайба
36	2,5х16	2	Шплинт
29	4х36	3	Шплинт
50	2-8х7х50	1	Шпонка
