Показатели | Продукты гидрогенизации каменного угля | Продукты гидрогенизации бурого угля | ||||||
до 180 °С | 180-240 °С | 240-320 °С | Выше 320 °С | до 180 °С | 180-240 °С | 240-320 °С | Выше 320 °С | |
Содержание фракций, % | 13,3 | 21,5 | 65,2 | 5,2 | 8,3 | 23,7 | 62,8 | |
nD20 | 1,4485 | 1,4800 | 1,4965 | — | 1,4413 | 1,4823 | 1,4958 | — |
Плотность р420 | 0,8165 | 0,8752 | 0,8829 | 0,9875 | 0,8145 | 0,8743 | 0,8834 | 0,9901 |
Содержание фенолов, % | — | 7,6 | 5,3 | — | — | 6,6 | 6,1 | — |
Содержание азотистых | — | 6,8 | 3,8 | — | — | 3,6 | 3,3 | — |
оснований, °/о | ||||||||
Йодное число, г I2/100 г | 30,0 | 24,8 | 18,9 | — | 27,9 | 28,2 | 23,7 | — |
Содержание ароматиче- | — | 32,5 | 49,1 | — | — | 38,9 | 50,1 | — |
ских углеводородов, % | ||||||||
Т. заст., °С | — | — | — | +9 | — | — | — | +6 |
Коксовое число по Кон- | — | — | — | 12,0 | — | — | — | 13,8 |
радсону, % | ||||||||
Содержание асфальтенов, % | — | — | — | 8,9 | — | — | — | 7,8 |
Элементный состав, % | ||||||||
С | 83,79 | 84,80 | 85,65 | 86,75 | 83,60 | 84,68 | 85,96 | 86,96 |
Н | 12,05 | 12,82 | 12,60 | 10,65 | 12,90 | 11,95 | 12,00 | 10,48 |
S | 0,33 | 0,50 | 0,72 | 0,96 | 0,35 | 0,35 | 0,8 | 0,91 |
Технологическая схема гидрогенизационной переработки угля включает следующие стадии:
На основании исследования жидкофазной гидрогенизации угля, гидроочистки частично обесфеноленного дистиллята (т. кип. до 320°С), риформинга гидроочищенного бензина (т. кип. до 180°С), гидрокрекинга гидроочищенной фракции 180—320°С и переработки шлама составлена принципиальная схема переработки угля в котельное и моторное топливо, в химические продукты
Жидкофазной гидрогенизации подвергают уголь, измельченный до частиц <50 мкм, смеси с пастообразователем в присутствии катализатора, нанесенного на уголь. В угле-масляную пасту добавляют 2—5% ингибитора радикальной полимеризации, предотвращающего протекание вторичных реакций при нагревании сырья.
Жидкофазную гидрогенизацию пасты осуществляют при 425— 430 °С, ≈10 МПа, объемной скорости подачи сырья 0,8—1,0 ч-1 и соотношении 2000 л водородсодержащего газа на 1 кг сырья. Продукты реакции охлаждают, разделяют, дросселируют и направляют на переработку. Шлам, содержащий высококипящие продукты и твердые частицы (зола, катализатор, непревращенная органическая масса угля), фильтруют на фильтр-прессах до остаточного содержания твердых частиц 25—30%. Остаток после фильтрования смешивают со сточными водами процесса и в виде водной угле-масляной суспензии сжигают в котельных установках, снабженных циклонной камерой горения с жидким шлакоудалением. В процессе сжигания выделяется тепло и получаются обогащенные молибденом золовые концентраты, из которых регенерируют молибденовый катализатор.
Жидкофазный гидрогенизат (т. кип. до 320°С) после отделения воды смешивают с фильтратом и затем подвергают дистилляции на фракции до 240°С, 240—320°С и >320°С. Фракция >320°С является котельным топливом. Из фракции до 240°С выделяют фенолы, обрабатывая ее 10%-ным раствором щелочи. Выделенные фенолы подвергают гидроочистке и ректификации для получения чистых фенола, о-крезола, дикрезолов, смеси ксиленолов. Нейтральную фракцию до 240°С смешивают с фракцией 240—320°С.
Суммарную фракцию с т. кип. до 320°С (жидкофазный гидрогенизат) обычно подвергают гидроочистке в присутствии промышленного алюмо-кобальт-молибденового катализатора. Гидроочищенный продукт дистиллируют на фракцию до 180°С (бензин) и остаток выше 180°С. Бензин подвергают риформингу для получения высокооктанового бензина в стандартных условиях.
Гидроочищенную фракцию 180—320°С можно применять в качестве дизельного топлива или сырья для получения керосина или бензина. Газообразные углеводороды (C1—С4) можно направлять на конверсию для производства водорода, выход которого достаточен для обеспечения всех стадий процесса.
Необходимо отметить, что технология получения жидких топлив из угля значительно более сложная и капиталоемкая по сравнению с переработкой нефти. Так, по расчетам, капитальные затраты на строительство углеперерабатывающего завода в зависимости от его схемы в 3—5 раз выше капитальных затрат на строительство нефтеперерабатывающего завода, аналогичного ему по производительности и структуре выпускаемой продукции. Поэтому получать жидкие продукты топливного и химического назначения из угля экономически целесообразно только при наличии относительно дешевых углей, при высоких затратах на добычу нефти или при высоких ценах на нее. Расчеты показывают, что в перспективе приведенные затраты на производство синтетических жидких топлив из канско-ачинских углей будут на 20—30% ниже соответствующих затрат при переработке нефти, добываемой на наименее богатых месторождениях Западной Сибири.
http://econf. rae. ru/pdf/2009/11/d2ed45a52b. pdf Синергетика
1.8 Термическое растворение твердых топлив
Помимо прямой гидрогенизации угля прорабатывался вариант ожижения угля, основанный на его термическом растворении в органических растворителях.

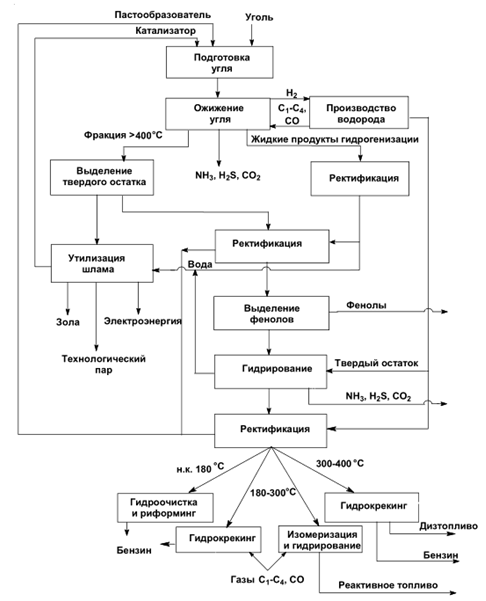

Рис.6.6. Схема производства моторных топлив гидрогенизацией угля по технологии ИГИ – Грозгипронефтехим.
В случае термического растворения обогащенного и рядового прибалтийского сланца процесс ведут при 410—430 °С и 3— 3,5 МПа; время контакта 10—15 мин. Выход жидких и газообразных продуктов составляет ≈ 90% от органического вещества сланца. В процессах термического растворения сланцев основное внимание уделяется отработке наиболее простого варианта, когда сырой бензин и регенерированные растворители выделяют атмосферно-вакуумной дистилляцией продуктов растворения, а главным целевым продуктом является высококипящий зольный экстракт, содержащий нерастворившиеся органические вещества сланца и его минеральную часть (рис. 209, схема I). Этот экстракт может найти широкое промышленное применение (компонент пластических масс, битум для дорожного строительства и т. д.), что позволит увеличить ресурсы важных народнохозяйственных продуктов и тем самым высвободит большие количества нефтяного сырья для производства энергоносителей.
Технико-экономические расчеты показали, что при переработке 300 тыс. т обогащенного прибалтийского сланца в год затраты на производство I т экстракта (компонент пластических масс и битум) в настоящее время ниже, чем затраты на выработку этой продукции из нефтяного сырья.
Рис. . Схема получения и переработки жидких продуктов термического растворения горючих сланцев.
Материальный баланс термического растворения сланца и дистилляции продуктов растворения приводится ниже (в % на сланец, без учета потерь):
Приготовление пасты | |
Сланец | 100,0 |
в том числе | 69,2 |
зола | 30,4 |
влага | 0,4 |
Растворитель | 130,0 |
Термическое растворение | |
Газ | 35 |
Вода | 3,4 |
в том числе влага сланца | 0,4 |
Жидкие продукты (включая минеральную часть и нерастворившуюся ОМС) | 223,1 |
Дистилляция жидких продуктов | |
Сырой бензин | 10,6 |
Растворитель | 130,0 |
Зольный экстракт | 82,5 |
Таким образом, при термическом растворении обогащенного сланца получают (без учета потерь) 10,6% сырого бензина и 82,5% зольного экстракта. Испытания этого экстракта показали пригодность его как компонента пластических масс; установлено также его соответствие требованиям на вязкие сланцевые битумы.
По аналогичной технологии можно перерабатывать рядовой прибалтийский сланец [≈60% (Ас + СО2(мин))] и рядовой сернистый сланец [≈50% (Ас+ СО2(мин)] Волжского бассейна.
В лабораторных условиях разработаны варианты технологии, . позволяющие получать моторные топлива путем гидрогенизационной переработки беззольных жидких продуктов термического растворения сланцев при невысоком (≈10 МПа) и высоком (≈30 МПа) давлении [6].
Основным целевым продуктом является высококипящий экстракт, который можно гидрокрекингом переработать в моторные топлива, применить в качестве энергетического топлива, использовать в дорожном строительстве, в электродном производстве и для других целей.
Процессы термического растворения в схемах переработки углей и сланцев могут иметь самостоятельное значение или дополняться гидрогенизацией получаемых экстрактов.
