Введение
Настоящий паспорт предназначен для изучения устройства, работы и правил эксплуатации устройства сопряжения пультового "ПАКТ-GSM. Т" (в дальнейшем прибор).
В описаниях и схемах приняты следующие сокращенные обозначения:
УСП – устройство сопряжения пультовое;
ПЦПН – пульт централизованного пожарного наблюдения;
ППКП – прибор приемно-контрольный пожарный;
ПК – персональный компьютер;
МЦА-GSM – модуль цифрового GSM-автодозвона;
ПО – программное обеспечение.
Назначение изделия
1.1 Прибор предназначен:
- для приема извещений протокола Contact-ID, переданных по каналу передачи данных (CSD) операторов мобильной связи стандарта GSM 900/1800, от ППКП типа «Тирас-П» с, установленным в нем, модулем МЦА-GSM;
- преобразования извещений; дальнейшей передачи извещений по интерфейсу RS232 или USB на ПК с установленным ПО ПЦПН.
1.2 Прибор может быть использован для организации автодозвонного пожарного мониторинга по каналам CSD операторов сетей GSM.
1.3 Прибор работает с пультовым ПО, поддерживающим работу с автодозвонными приемниками PC-LC2, CPM2, DRL2A и т. п. (например Reporter), а также с программным обеспечением «Мост».
1.4 Прибор предназначен для непрерывной круглосуточной работы в помещениях с регулируемыми климатическими условиями. Диапазон рабочих температур от минус 100С до 400С.
Технические характеристики
2.1 Прибор имеет входы:
– «COM» для подключения к интерфейсу RS232 ПК;
– «USB» для подключения к интерфейсу последовательного порта USB ПК;
– «9-12В» для подключения питания (9-13.8)В от внешнего источника постоянного тока.
2.2 Ток, потребляемый прибором от внешнего источника питания во всех режимах работы, не более 300 мА.
2.3 Прибор имеет следующие разъемы, расположенные на печатной плате:
– «ХР1» для выбора протокола обмена по каналу данных CSD сети GSM при помощи джампера, устанавливаемого на контакты 4 и 5 разъема (контакт 6 не задействован). Если джампер не установлен то выбран протокол V110 (более быстрое соединение модема), если джампер установлен–протокол V32. Предпочтительным протоколом обмена является протокол V110, если он поддерживается оператором мобильной связи;
– «2Х4» для подключения выносной антенны, обеспечивающей работу в канале CSD операторов сетей GSM и прием сообщений от ППКП;
– «2Х2» для подключения SIM-карты.
Прибор имеет индикаторы:Светодиод «Уровень» красного цвета вспыхивает несколько раз подряд с периодом 3-5 сек. Длительность вспышки – около 0,1 сек, интервал между вспышками – около 0,5 сек. Количество вспышек соответствует уроню принимаемого сигнала сети GSM. Максимальный уровень – 4. Минимальный, необходимый для нормальной работы модуля – 2;
Светодиод «Прием » зеленого цвета светится во время сеанса связи с МЦА-GSM, при этом кратковременно гаснет в такт приему пакетов информации;
Светодиод «Передача» желтого цвета кратковременно светится в такт с передачей пакетов информации;
Светодиод «ПК» желтого цвета кратковременно светится в такт передачи пакетов информации на ПК.
Целостность и комплектность
После распаковывания прибора необходимо:
- провести его внешний осмотр и убедиться в отсутствии механических повреждений;
- проверить комплектность согласно таблицы 1.
Таблица 1 - Комплектность прибора
Наименование | Обозначение | Кол | Примечание |
УСП "ПАКТ-GSM" | ААЗЧ.425684.001 | 1 | |
УСП "ПАКТ-GSM" Паспорт | ААЗЧ.425684.001 ПС | 1 | |
Антенна ф. «ADACTUS» | ADA-62 | 1 | |
Блок питания | SPA132100 13,2V/1,2A | 1 | |
Кабель – удлинитель модемный SCB-1-RS232 | 1 | Поставляется по отдельному заказу | |
Комплект ЗИП | |||
Кабель USB A-B (ПК - периферийное устройство) | 1 |
Устройство и принцип работы
4.1 Прибор выполнен в виде одного блока, который содержит узлы: электропитания, микроконтроллера, интерфейса RS232, интерфейса USB, модема GSM с интерфейсом SIM-карты.
4.2 Для обеспечения работы по каналу GSM в разъем 2Х2 прибора устанавливается SIM-карта оператора GSM, а к разъему 2Х4 подключается выносная антенна. В модуле применена выносная дипольная антенна, закрепляемая на гладкой чистой поверхности (например, стекло).
4.3 Прибор, после подачи напряжения питания, регистрируется в сети оператора GSM, и постоянно находится в режиме ожидания входящих вызовов. При обнаружении входящего вызова прибор осуществляет:
- соединение по сети GSM с модулем МЦА-GSM на ППКП ;
- передачу извещений протокола Contact ID от ППКП на ПК;
- передачу сигналов подтверждения от ПК на ППКП.
Указание мер безопасности
5.1 При установке и эксплуатации прибора обслуживающему персоналу необходимо руководствоваться "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей".
5.2 Установку, снятие и ремонт прибора необходимо производить при выключенном напряжении питания.
5.3 Монтажные работы с прибором разрешается проводить электроинструментом с рабочим напряжением не выше 42В, мощностью не более 40Вт, имеющим исправную изоляцию токоведущих частей от корпуса.
5.4 При выполнении работ следует соблюдать правила пожарной безопасности.
Подготовка прибора к работе
Внешние соединения УСП производить согласно приложения А с помощью кабелей, поставляемых в комплекте устройства : Для подключения прибора к ПК по интерфейсу RS232 соединить кабелем SCB-1-RS232 разъемы «RS232» УСП и СОМ-порт ПК; Для подключения прибора к ПК по интерфейсу USB соединить кабелем USB А-В разъемы USB УСП и ПК; подключить источник питания к разъему «9-12В» УСП.
6.2 Снять верхнюю крышку прибора, открутив четыре крепежных винта.
6.3 Выносную антенну подсоединить к антенному разъему 2Х4, закрутив при этом втулку крепления до упора.
6.4 Установить SIM – карту в держатель 2X2 , предварительно сняв с SIM-карты защитный PIN-код, если таковой имеется.
Внимание! Установку или переустановку SIM-карты производить только при снятом с прибора питании.
6.5 Подать напряжение питания на УСП, подключив источник питания к питающей электросети.
Для определения наличия GSM-оператора, в приборе предусмотрен световой индикатор «оператор». Если GSM-оператор найден, то индикатор включается на 0,06 секунд с периодом 3 секунды, если не найден – 0,06 секунд с периодом 1 секунда.
Индикатор «Уровень» красного цвета вспыхивает несколько раз подряд с периодом 3-5 сек. Количество вспышек пропорционально уровню принимаемого сигнала сети GSM. Минимальный, необходимый для нормальной работы модуля уровень – 2.
Закрепить антенну липкой стороной, удалив предварительно слой защитной бумаги, на гладкой чистой поверхности в зоне максимального уровня сигнала.
6.6 Снять напряжение питания с прибора. Установить верхнюю крышку прибора, закрутив четыре крепежных винта.
6.7 При подключении прибора к ПК по интерфейсу RS232 необходимо произвести следующие настройки используемых СОМ портов
ПК:
скорость обмена 9600 бит/сек.;
количество бит данных – 8;
количество стоповых бит – 1;
контроль четности – нет.
6.8 При подключении прибора к ПК по интерфейсу USB необходимо произвести следующие настройки программного обеспечения Windows ПК:
Установить следующее программное обеспечение с диска:

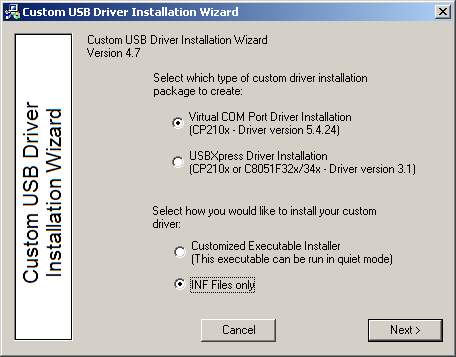

– запустить файл CustomUSBDriverWizard. exe, выбрать тип пакета драйверов – Virtual COM port driver, тип инсталяции – INF Files only.
– нажать 2 рази кнопку «Next», в меню которое появилось, выбрать тип установленной операционной системы, нажать «Next»;
– в поле «File name for. inf» ввести имя файла с настройками порта, который будет создан, нажать два рази «Next».
– указать путь, где будет сохранен созданный файл.
подключить прибор к USB интерфейсу ПК (только при условии подключенного прибора возможна установка драйвера).
мастер сообщений Windows должен видать сообщение о подключении устройства «CP210x USB to UART Bridge».

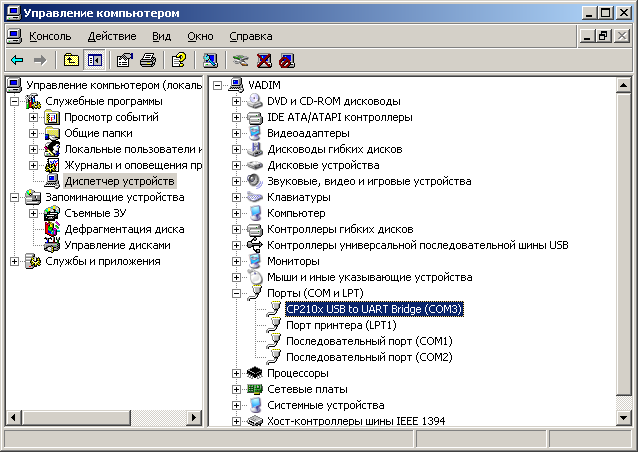

Зайти в контекстное меню «Мой компьютер» и выбрать пункт «Управление». В окне «Управление компьютером» выбрать в дереве пункт «Диспетчер устройств». В окне устройств из контекстного меню выбрать «Обновить конфигурацию оборудования». В диалоговом окне «мастера нового оборудования» выбрать пункт «Установка с указанного места».
выбрать место поиска файла и установить его. При сообщении системы об отсутствии цифровой подписи выбрать кнопку «Все равно продолжить установку».
в списке устройств, в разделе «Порты» должно появиться устройство CP210x USB to UART Bridge с номером присвоенного ему COM порта. Номер порта присваивается автоматически, в зависимости от конфигурации системы. При необходимости его можно изменить, выбрав в контекстном меню устройства пункт «свойства», на закладке «Параметры порта» нажать кнопку «Дополнительно» и в окне, которое появится, выбрать номер необходимого порта, который не используется. Устройство готово к эксплуатации.
- Внимание! Обновления драйвера для USB–UART моста СР2102 смотрите на сайте: www. /.../usbtouartbridgevcpdrivers. aspx
6.9 Для подключения прибора к ПК по интерфейсу USB используйте кабель USB А-В (разъем “USB” УСП и USB порт ПК) входящий в комплект.
Для подключения прибора к ПК по интерфейсу RS232 используйте стандартный удлинитель интерфейса (разъем “СОМ” УСП и СОМ порт ПК).
- Внимание! При создании карточки объекта и в настройках оборудования для работы с УСП «ПАКТ-GSM» указывать канал связи «Автодозвон»
- Внимание! В карточке объекта код (номер прибора) вводить цифрами десятичной системы счисления 0…9
6.10 Произвести проверку работоспособности прибора, т. е. убедиться, что он обеспечивает:
- определение входящих вызовов от ППКП;
- обмен ППКП с ПО ПЦПН.
7 Порядок работы
7.1 К работе с устройством допускаются лица, изучившие настоящий паспорт, прошедшие инструктаж и практические занятия по работе с устройством.
7.2 Перед установкой ПО на ПК внимательно изучите руководство пользователя по установке ПО.
7.3 Работа устройства осуществляется автоматически.
8 Свидетельство о приемке
УСП «Пакт-GSM. Т» ААЗЧ.425684.001 версия программы pakt_gsm соответствует техническим усло-виям ТУ У 31.6-25499704-009:2010 и признан годным для эксплуатации. Заводской номер прибора указан в правом верхнем углу на титульной странице. | Дата выпуска, штамп ОТК: |
9 Свидетельство о перепроверке
Прибор, находящийся на складе ВКПФ „Тирас” больше 6 месяцев, подлежит повторной проверке перед отгрузкой.
Дата перепроверки ____________
Представитель ОТК предприятия ________________ М. П.
10 Гарантийные обязательства
Производитель гарантирует соответствие прибора требованиям технических условий в течение гарантийного срока хранения и гарантийного срока эксплуатации при выполнении условий транспортировки, хранения и эксплуатации, установленных в ТУ.
Гарантийный срок эксплуатации – 24 месяца с даты выпуска или даты перепроверки прибора.
11 Сведения о ремонтах
Ремонт прибора осуществляется предприятием-изготовителем или сервисным центром. Бесплатно производится ремонт приборов, в которых не истек срок гарантии и которые эксплуатировались в соответствии с эксплуатационной документацией на прибор. На ремонт прибор высылается предприятию-изготовителю или сервисному центру с письмом, в котором должны быть указаны:
- характер неисправности; место установки прибора;
- контактный телефон и контактное лицо по вопросам ремонта.
12 Сведения о сертификации
12.1 Продукция сертифицирована в Государственном центре сертификации СОН. 01001, . Сертификат №UA1.018.0020183-10 от 17.03.10 г, срок действия до 15.06.14 г.
12.2 Система управления качеством «Тирас» сертифицирована в системе сертификации Укрсепро на соответствие ДСТУ ISO 9001-2001. Сертификат № UA2.011.03634 от 01.01.2001 г. срок действия до 15.06.2014 г.

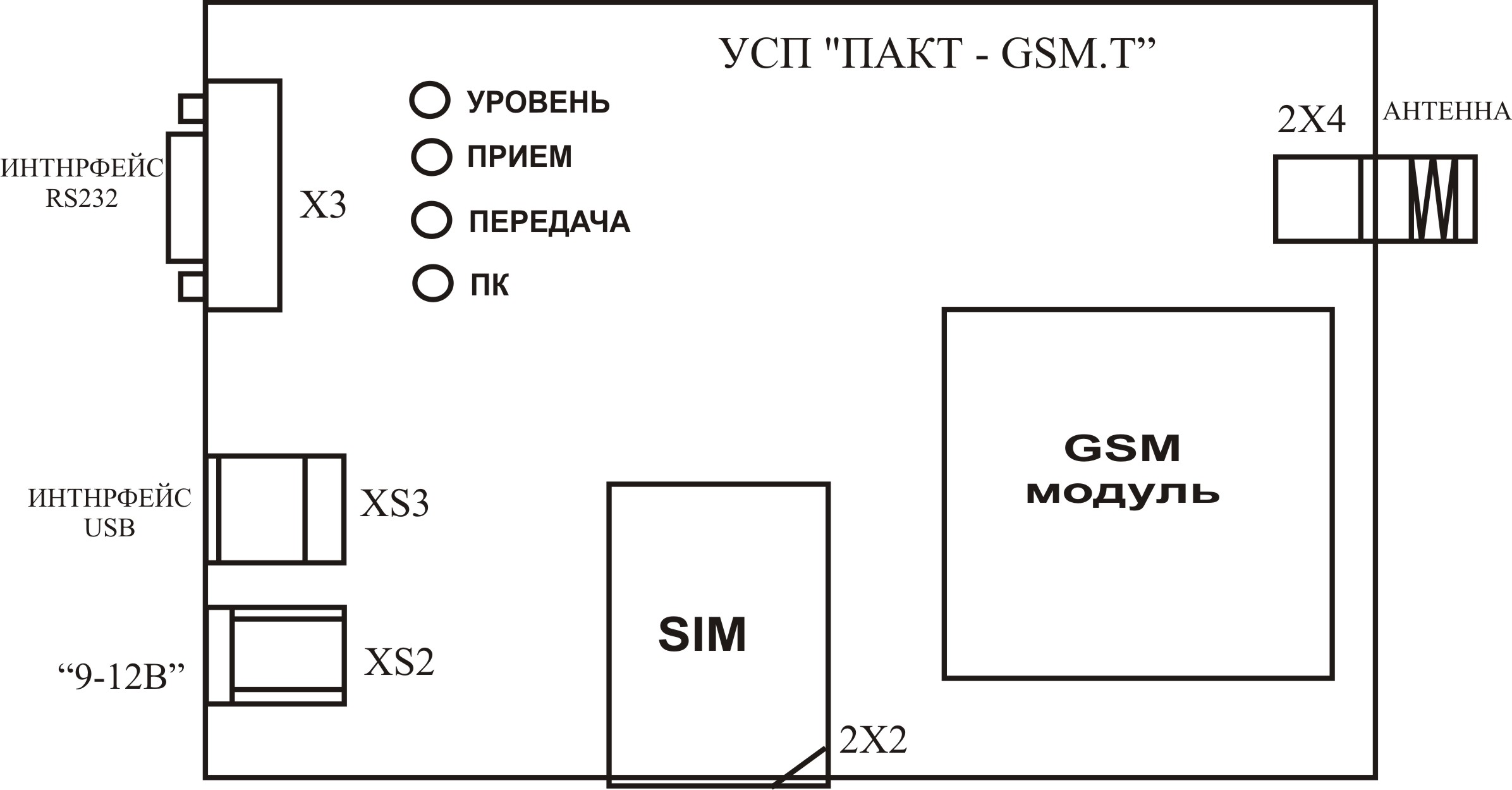

Приложение А
