МАРКА  UVS 60M – 600 – 650  - ТУ4863-001-83606220-2008

-Ока»

390017, РФ, г. Рязань, Ряжское шоссе, 20

тел./факс: +7 (4912) 950576

e-mail: *****@***ru

www. amalva-ока.ru

www.comfovent.com

ИЗГОТОВЛЕНО  18  июня  2012  года

ПАСПОРТ

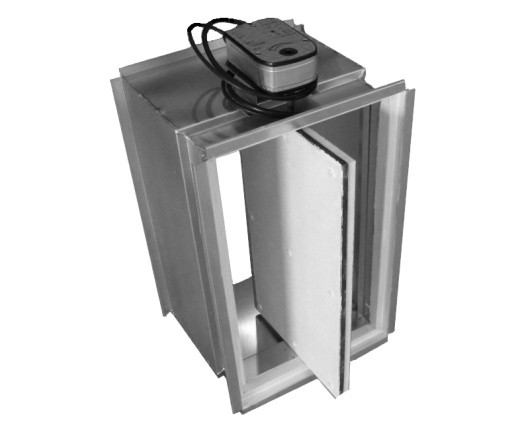

ПРЯМОУГОЛЬНЫЙ ПРОТИВОПОЖАРНЫЙ КЛАПАН

С ЭЛЕКТРОМЕХАНИЧЕСКИМ ПРИВОДОМ

(UVSM-B-H)

ПРОДАНО

Дата

ПРОДАВЕЦ


Фирма, отдел, продавец

ГАРАНТИЙНЫЙ СРОК:  1 год со дня продажи

СЕРИЙНЫЙ НОМЕР:  1207010

Противопожарные клапаны производства

-Ока» сертифицированы ОС , аттестат аккредитации №ТРПБ. RU. ПБ57  от 01.01.2001 г.

  Подпись__________________________  М. П.

МАРКА

ПРИНЦИП ДЕЙСТВИЯ

UVSM  – В – Н

UV  -  противопожарный  клапан

S  -        прямоугольный

M  -         c электромеханическим приводом

В  -         ширина, мм

Н  -         высота, мм

ЗНАЧЕНИЯ МАРКИРОВКИ

Противопожарные клапаны предназначены для закрытия вентиляционных отверстий с целью ограничения распространения продуктов горения в помещениях.

С центрального пульта управления системой противопожарной безопасности поступает электрический сигнал в схему управления приводом противопожарного клапана, который открывает заслонку (нормально открытый).

При отсутствии сигнала, т. е. при снятии напряжения с привода, возвратная пружина привода поворачивает заслонку в закрытое положение. При повышении температуры в воздуховоде прокладка заслонки расширяется до 15 раз и герметизирует клапан, не  допуская распространения огня по воздуховоду в соседние помещения.

РАЗМЕРЫ

В - ширина мм

Н - высота мм

L - длина мм

В = 200 ч 600  В =  200 ч  600  В = 700 ч 1500

Н = 200 ч 600  Н = 700 ч 1500  Н = 200 ч 1500

L = 250  L = 300  L = 300

Направление воздушного потока в противопожарном  клапане





КОНСТРУКЦИЯ

МОНТАЖ

    Корпус и перья заслонки  противопожарного клапана выполнены из оцинкован­ной листовой стали DIN EN 10142.

    Заслонка выпол­нена из специального негорючего материала.

    При отсутствии питания в приводе заслонка должна быть закрыта.

    При подаче питания на привод заслонка открывается.

    По периметру заслонки и внутри (если предусмотрено конструкцией)  корпуса противопожарного клапана клеится специальная негорючая прокладка, которая во время пожара расширяется до 15 раз и герметизирует клапан
    Прямоугольные противопожарные клапаны с электроприводом монтируются в стене, перегородке или потолке.

    Противопожарные клапаны должны крепиться в перегородке или с любой стороны перегородки таким образом, чтобы огнестойкость воздуховода (от перегородки до клапана) была не меньше огнестойкости перегородки.

    При монтаже заслонка противопожарного клапана не должна выходить за габариты стены или перегородки.

    При монтаже следует расположить электропривод с противоположной (предполага­емому пожару) стороны перегородки.

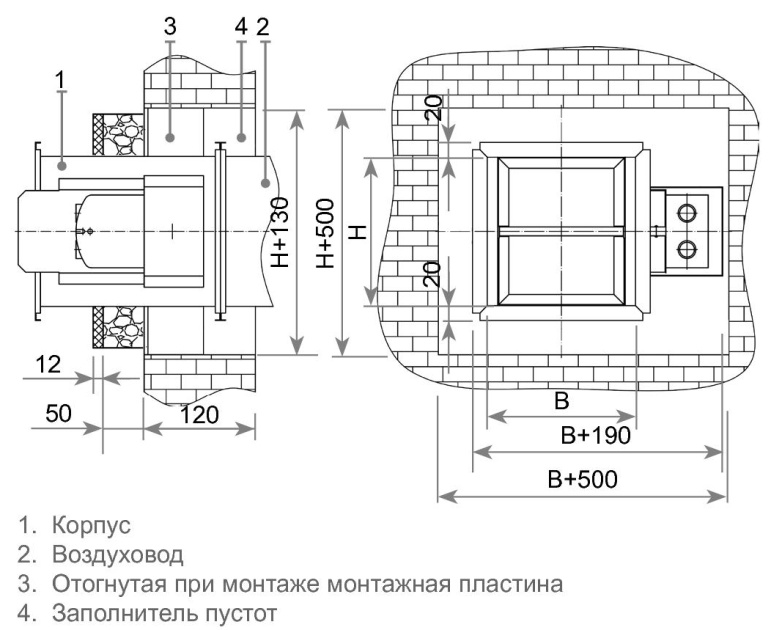

    Монтажные пластины отгибаются, противопожарный клапан вставляется в вырезанное в перегородке отверстие, рекомендуемые размеры которого рассчитываются следующим образом: Н+130мм и В+190мм.

    Свободное пространство заполняется гипсом, бетоном или каким-либо другим огне­упорным строительным заполнителем.

    При монтаже следует предохранять электропривод от попадания на него заполнителя пустот.

    При монтаже противопожарного клапана заслонка должна быть закрыта (отсутствие питания в приводе).

    При включении питания заслонка должна открыться.


ВНИМАНИЕ!

  По завершении монтажа дымового клапана следует проверить  свободное вращение заслонки и на­личие свободного доступа к приводу для профилактической проверки и замены.
