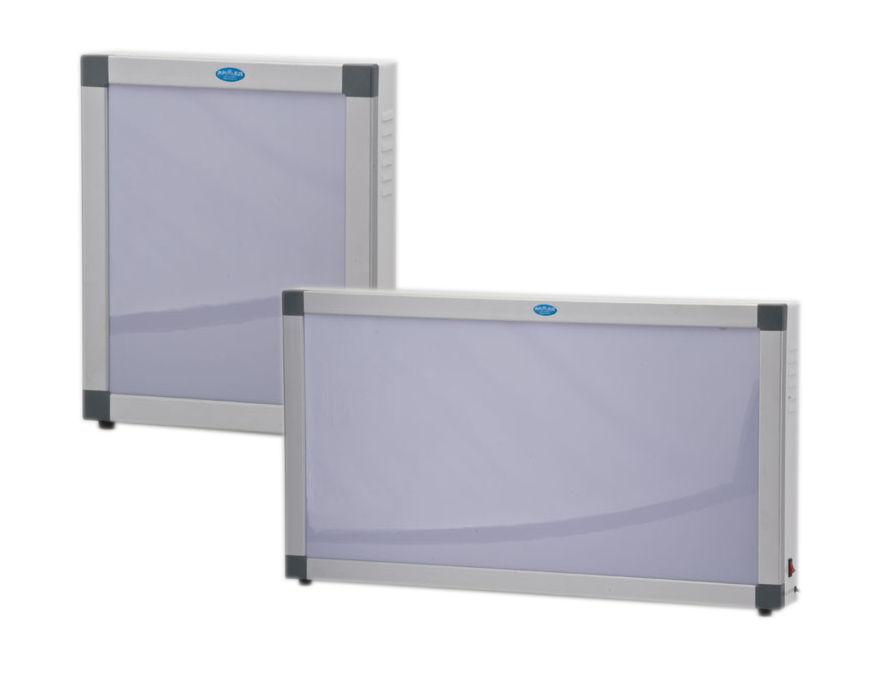

Негатоскоп общего назначения

Назначение Негатоскоп общего назначения предназначен для просмотра рентгенограмм в проходящем свете (обычно негативное изображение). Он излучает направленный, однородно распределенный  свет высокой яркости. Негатоскоп применяется в стационарных рентгеновских кабинетах медицинских учреждений и учебных кабинетах.

1.2. Негатоскоп эксплуатируется в следующих условиях:

- температура окружающего воздуха – от + 10 до + 35 С;

- относительная влажность – не более 70%.

Технические характеристик

МОДЕЛЬ	1-кадр.	2-кадр.	3-кадр.
Размеры просмотрового экрана, мм, не менее	355х430	880х430	1180х430
Напряжение питающей сети, ~ В	220 ± 30	220 ± 30	220 ± 30
Частота питающей сети, Гц	50	50	50
Полная потребляемая мощность, Вт, не более	30	90	120
Максимальная яркость в центре просмотрового экрана, кд /  м2	1500	1500	1500
Неравномерность яркости свечения экрана, %, не более	35	35	35
Усилие, необходимое для удерживания сухих рентгенограмм, Н	0,2 - 4	0,2 - 4	0,2 - 4
Время установки рабочего режима после включения, мин, не более	0,5	0,5	0,5
Количество ламп, шт	2 по 15Вт	3 по 30Вт	3 по 40Вт
Средняя наработка на отказ, час, не менее	2500	2500	2500
Средний срок службы, лет, не менее	5	5	5
Габаритные размеры, мм, ( ± 5)	440х570х112	960х570х112	1265х570х112
Габаритные размеры в упаковке, мм, ( ± 5)	510х650х180	1003х650х180	1340х650х180
Масса без упаковки, кг, не более	6,7	12,0	16,8
Масса в полном комплекте поставки, кг, не более	8,6	15,4	18,0

Примечание: После 5 часов непрерывной работы необходимо до очередного включения негатоскопа выдерживать перерыв не менее 0,5 час!

3. Комплект поставки

- Негатоскоп                                                        1шт.

- Лампа люминесцентная                                                2 / 3шт.

(зависит от модели)

- Паспорт                                                                1 экз.

Примечание: Запасные лампы не входят в комплект негатоскопа и могут быть заменены другими, не ухудшающими характеристик изделия.

4. Устройство и принцип работы

4.1.Негатоскоп состоит из следующих основных частей:

корпус;  наружный экран;  осветитель.

4.2. Корпус негатоскопа изготовлен из стали, покрытой порошковой краской, отделан алюминием и пластиком. Смотровой экран - акриловое стекло (молочное).

4.3. Корпус предназначен для  крепления всех деталей и сборочных единиц негатоскопа. На передней плоскости расположен экран с прижимом  для удерживания сухих рентгенограммам. На задней поверхности находятся отверстия для подвешивания негатоскопа на вертикальной плоскости. Смотровой экран крепится к корпусу снизу на двух поворотных петлях, а сверху замыкается на двух защелках. Осветитель находится внутри аппарата и предназначен для размещения ламп люминесцентных и других элементов электросхемы. Электрическая часть негатоскопа предназначена для включения ламп. Подключение аппарата к сети производится через шнур питания, имеющий сетевую вилку с клеммой заземления. С боковой стороны на корпусе вмонтирован включатель осветителя.

Примечание: Для замены ламп и других элементов электросхемы необходимо открыть экран негатоскопа на себя сверху вниз и произвести необходимую операцию.

Указание по эксплуатации и меры безопасности

Установку и ремонт негатоскопа должен производить человек, ознакомившийся с  данным паспортом. Правильность распаковки и крепления частей аппарата, а также подключения его к питающей сети  и заземления проверяется лицом, ответственным за негатоскоп.

Запрещается работать при отсутствии заземления.

Электробезопасность негатоскопа соответствует классу защиты I типа Н.

Необходимо оберегать негатоскоп от ударов и падений.

Свидетельство о приемке

Негатоскоп соответствует техническим условиям и признан годным для эксплуатации.

Свидетельство о приемке

Негатоскоп общего назначения “Armed” 1-кадровый, 2-кадровый, 3-хкадровый  соответствует требованиям нормативных документов.

Регистрационное удостоверение  № ФСЗ 2012/11999

От 4 мая 2012г. Срок действия: не ограничен

Изготовитель:

«Jiangsu Dengguan Medical Treatment Instrument Co., Ltd», Китай

№17, Danfeng West Road, Jintan City, Jiangsu Province, 213200,China 315174

Дистрибьютор: ТМ «Армед»

Тел. в г. Москве: [phone]

Тел. в г. Санкт-Петербурге: [phone]

Тел. в г. Екатеринбурге: [phone]

Гарантийный срок на негатоскоп общего назначения “Armed” 1-кадровый, 2-кадровый, 3-хкадровый  –12 месяцев с даты продажи при выполнении требований настоящей инструкции.

На расходные части гарантия не предоставляется.

Доставка в сервисный центр и обратно осуществляется за счет покупателя.

г. Москва: [phone]

г. Санкт-Петербург: [phone]

г. Екатеринбург: [phone]

Сайт: www. armed. ru

Негатоскоп  общего назначения

«Armed»

1-кадровый, 2- кадровый, 3-кадровый

Паспорт и инструкция по эксплуатации
