О подключении приборов

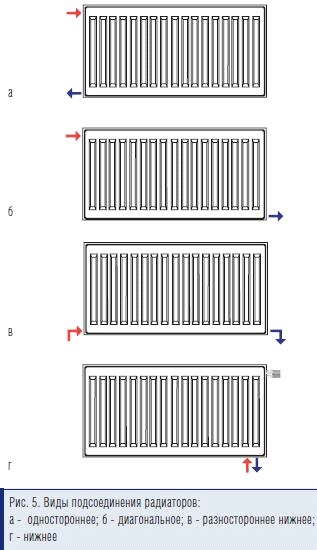

Наиболее распространенный способ подключения к системе отопительного прибора – боковое одностороннее подсоединение (рис. 5,а). В зависимости от конструкции радиатора или конвектора оно может осуществляться с правой, левой или той и другой стороны прибора. Наибольшая теплоотдача достигается при движении теплоносителя сверху вниз (питающая труба присоединена к верхнему патрубку радиатора, а обратная – к нижнему). Обратное подключение вызывает значительное (до 30 % и более) снижение тепловой мощности прибора.
Диагональное подключение (рис. 5,б) обеспечивает равномерное распределение температуры по всей длине радиатора. В этом случае питающая труба должна быть присоединена к верхнему патрубку прибора, а обратная – к нижнему, с другой стороны. (Противоположное подсоединение линий и в этом случае вызывает значительное снижение мощности прибора.) Такой вид подключения рекомендуется для радиаторов большой длины. Потери в теплоотдаче, относительно базового бокового подключения, в данном случае незначительны (порядка 2 %).
Еще один вид разностороннего подключения – нижнее серповидное (рис. 5,в), связанное с потерей теплоотдачи примерно на 10 %, по сравнению с номинальной. Но оно может быть выбрано по архитектурно-планировочным соображениям, например в случае, когда разводка скрыта в полу. Специалисты рекомендуют разностороннее нижнее подсоединение трубопроводов предусматривать при включении радиаторов «на сцепке» (в двухтрубных системах допускается подсоединять «на сцепке» до двух приборов в пределах одного помещения).
Современный рынок предлагает радиаторы, конструкция которых предусматривает компактное (с расстоянием между патрубками 50 мм) боковое и нижнее (в том числе – по центру) подключение к двух - и однотрубным системам отопления (рис. 5,г). Обычно для их подключения к разводящим линиям используется специальная арматура – присоединительные Н-образные узлы, в которые могут встраиваться запорные элементы и терморегулятор, а для однотрубных систем – замыкающий участок.
Кроме того, производители арматуры выпускают гарнитуры или готовые Г-образные элементы, позволяющие осуществить компактное нижнее подключение радиаторов с традиционным боковым расположением патрубков. Эти узлы также включают регулирующий клапан и байпас (для однотрубных систем).
