Фотоотчет по установке самостоятельно автосигнализации с автозапуском и турботаймерам Tomahawk TZ-9010 на автомашину
Hyundai Grand Starex (Н-1) 2008 .
При монтаже нам необходимы отвертка, изолента, паяльник и нож. Для установки сигнализации необходимо демонтировать щиток приборов, кожух рулевой колонки, нижнюю часть под рулевой колонкой и нижний кожух стойки с левой стороны. Смотреть рисунки

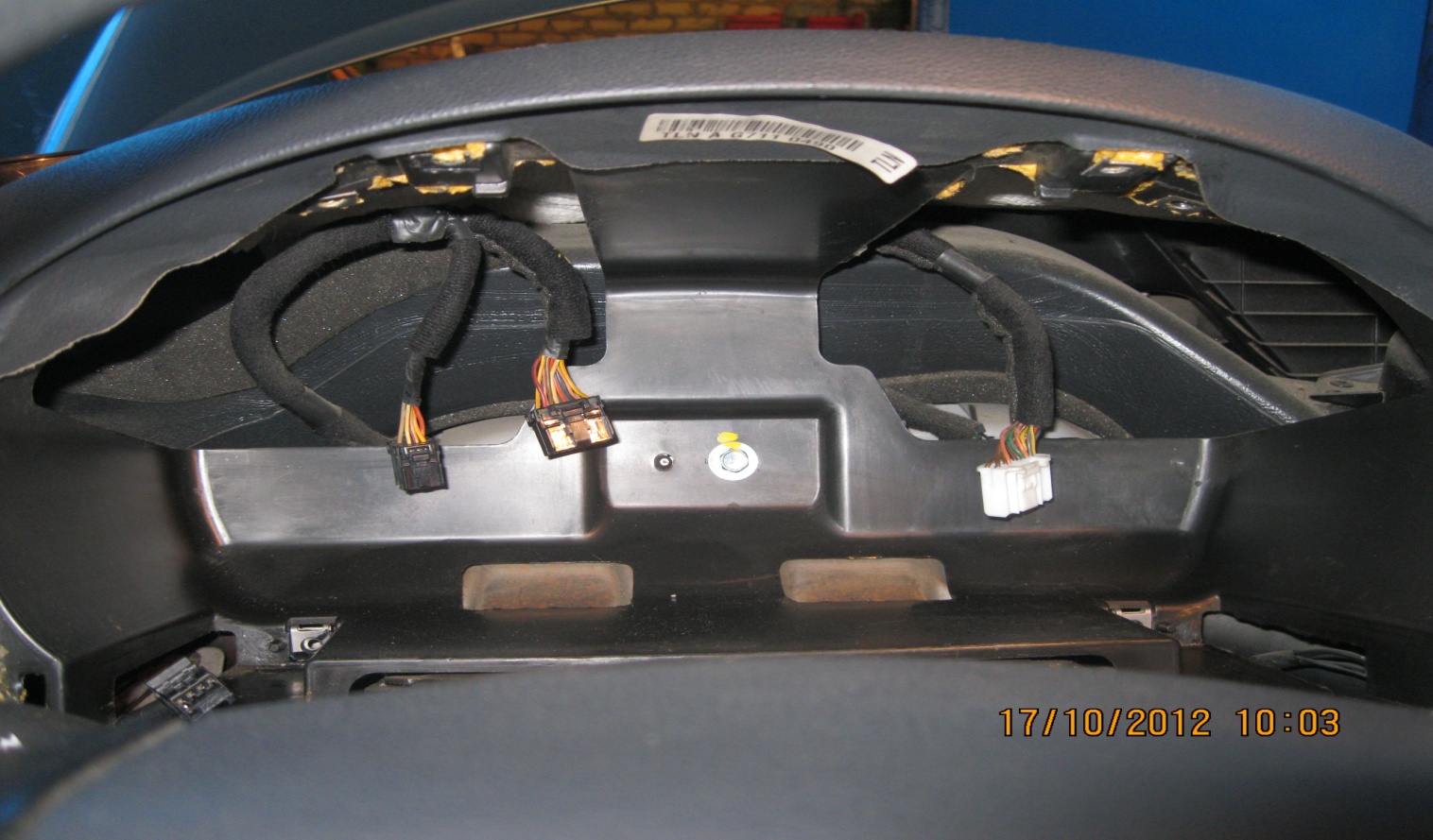

Большинство подключений осуществляем на разъемах щитка приборов.
1)На белом разъеме щитка приборов правый указатель поворота (красно-желтый) подсоединяем зелено-желтый провод основного разъема 18PIN
2)На черном разъеме щитка концевик дверей (желто-оранжевый) соединяем сине-черный провод основного разъема 18PIN
3)На черном разъеме щитка концевик багажника (красно-черный) соединяем оранжево-белый провод основного разъема 18PIN
4)На черном разъеме левый указатель поворота (белый) соединяем с зелено-черным провод основного разъема 18PIN
5)На черном разъеме контроль запуска (синий) соединяем с серо-черным провод основного разъема 18PIN
На боковой передней левой стойки двери подключаем центральный замок 6PIN красный провод запирание соединяем с зеленым центрального замка 6PIN. Белый провод отпирание соединяем с синим центрального замка 6PIN. Можно вместо поворотов соединить к коричневому проводу габаритов и сигнализация будет моргать габаритами.

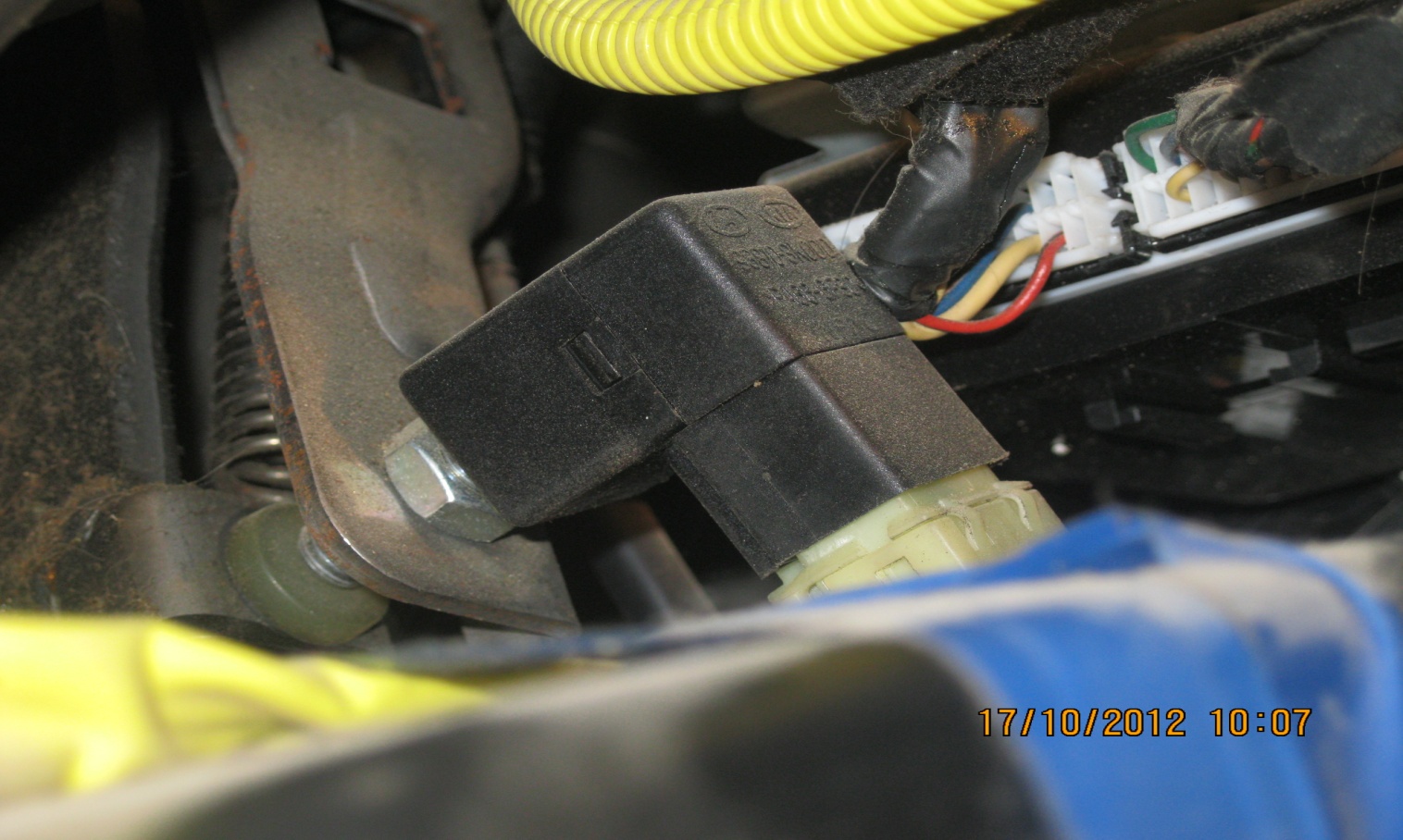

Контроль педали тормоза(у нас коробка автомат) в разъеме педали зеленый провод соединяем с оранжево-фиолетовым проводом основного разъема 18PIN.

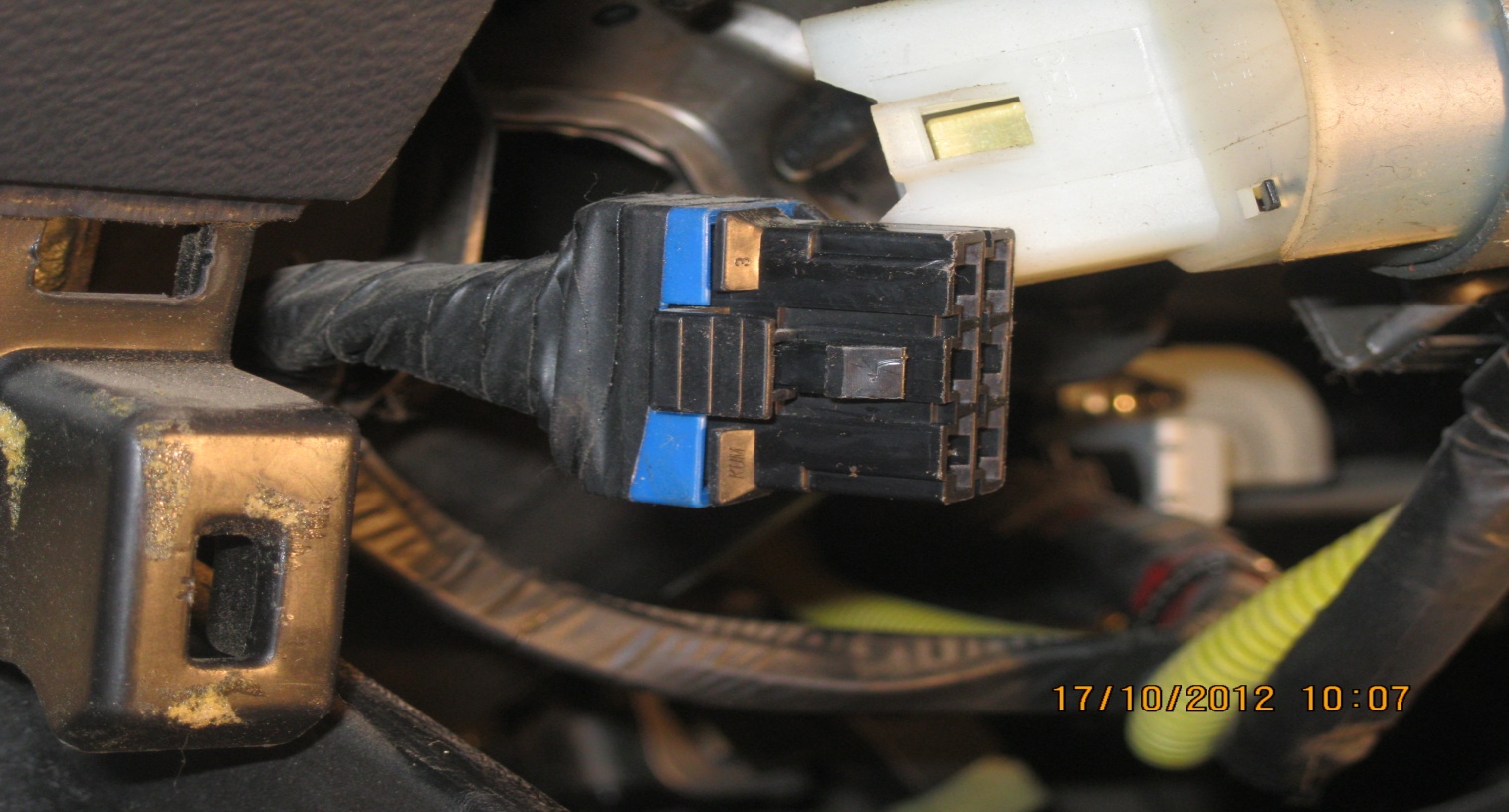

Соединяем силовой разъем 6PIN cигнализации к разъему замка зажигания.
Питание сигал. +12В красный соединяем с толстым красным проводом силового разъема дистанционного запуска Синий провод аксессуары соединяем с синим проводом силового разъема дистанционного запуска 6PIN.
Белый провод зажигание 1 соединяем с желтым проводом силового разъема дистанционного запуска 6PIN.
Оранжевый провод зажигание 2 соединяем с зеленым проводом силового разъема дистанционного запуска 6PIN.
Зеленый провод стартер соединяем с черно-желтым проводом силового разъема дистанционного запуска 6PIN.

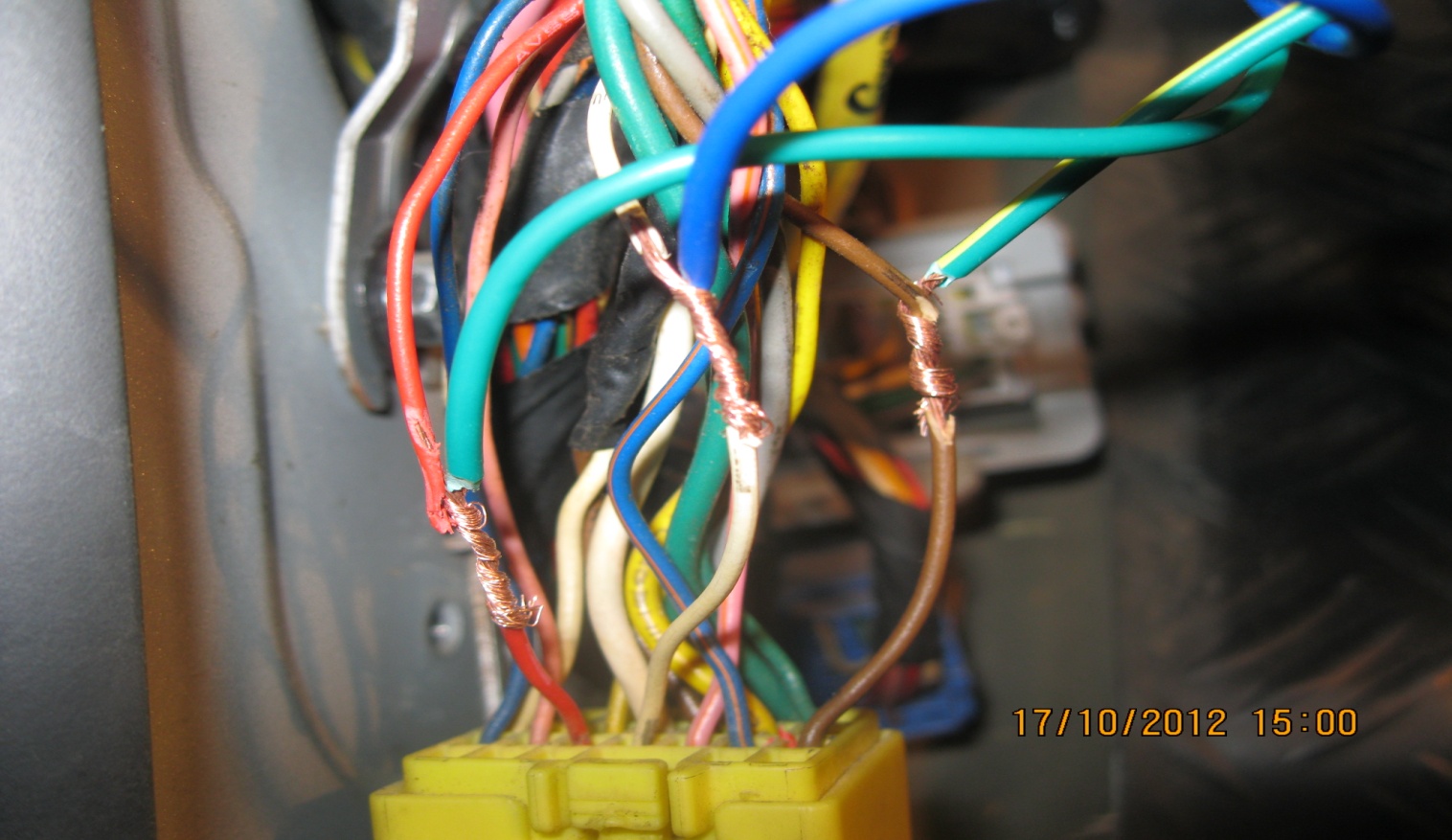

Все соединения распаеваем и изолируем.

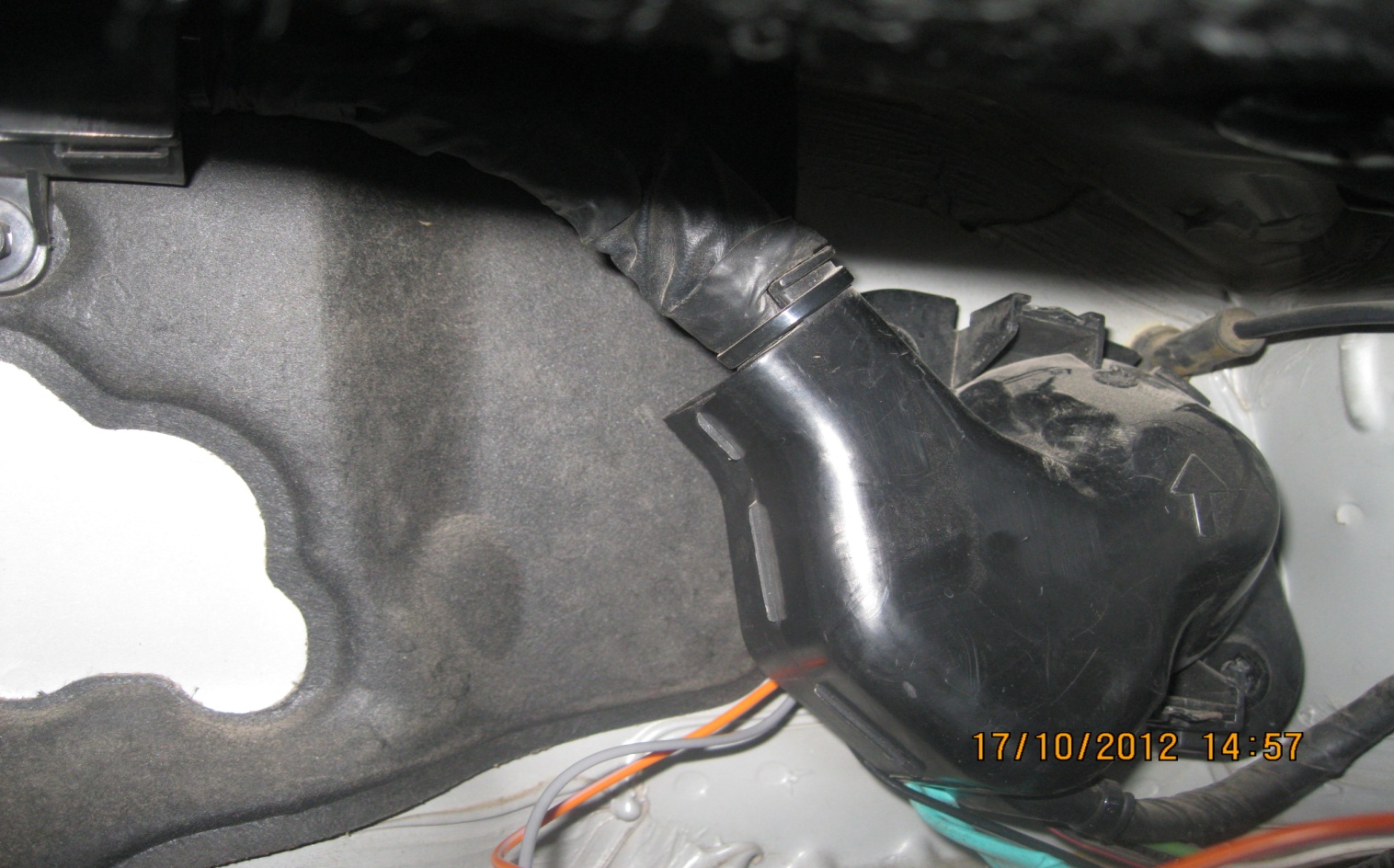

Масса черный провод, сирена и концевик капота пропускаем через заводское уплотнение.

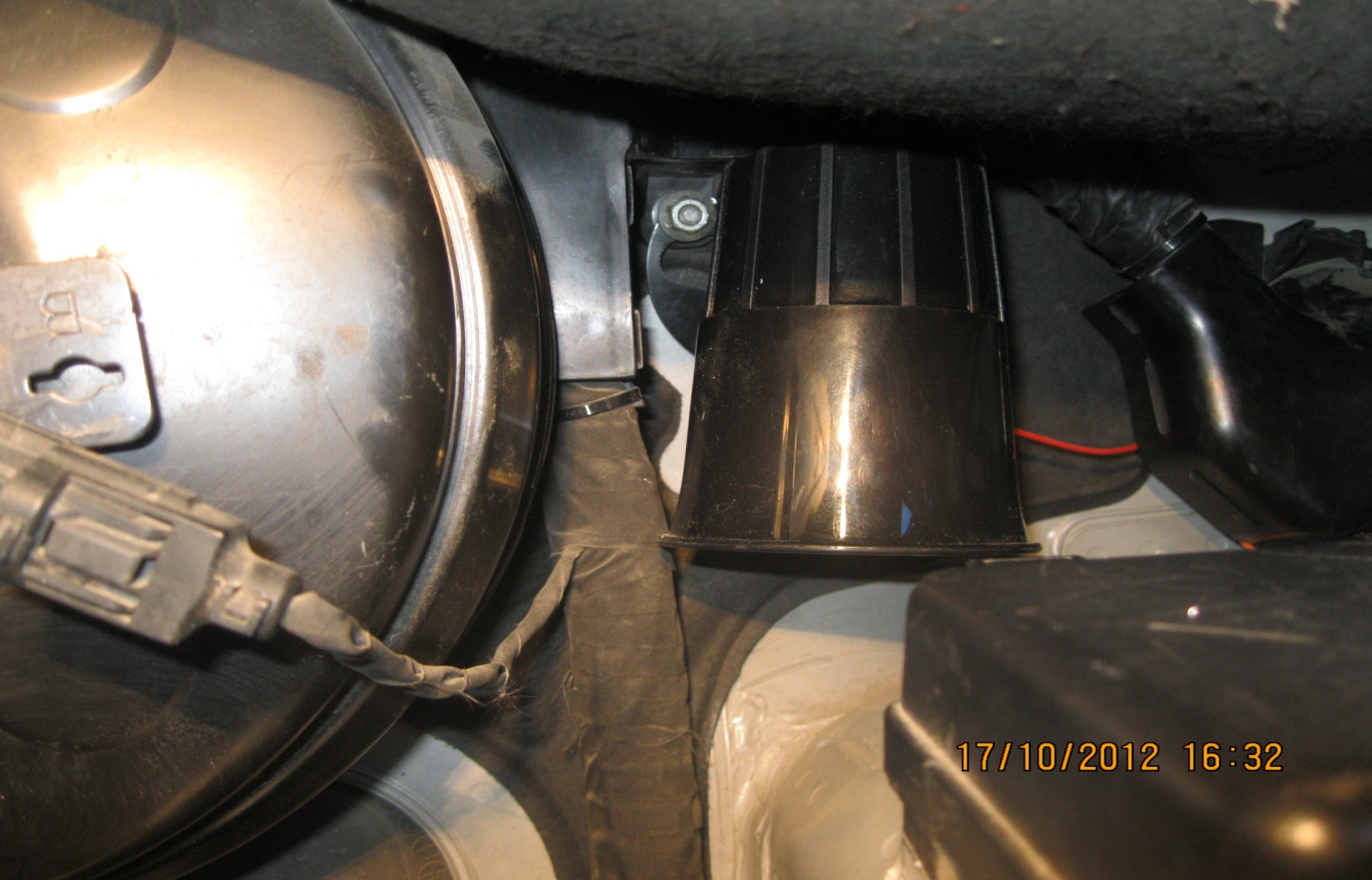

Массу крепим на штатный разъем с левой стороны. Сирену можно закрепить рядом с заводским уплотнением. Там есть заводской болт. Остается только закрутит гайку.

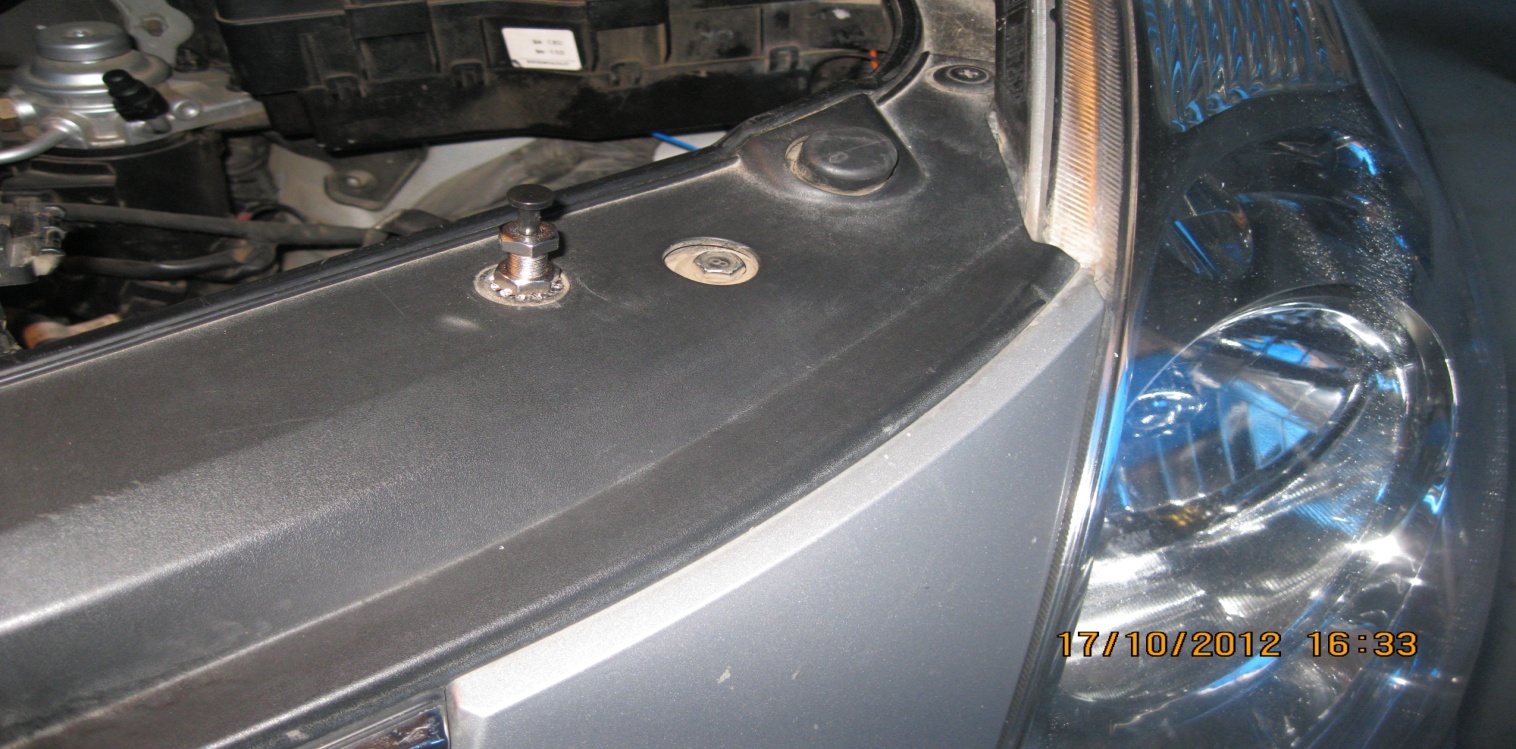

Кнопку капота монтируем вместо клипсы переднего бампера

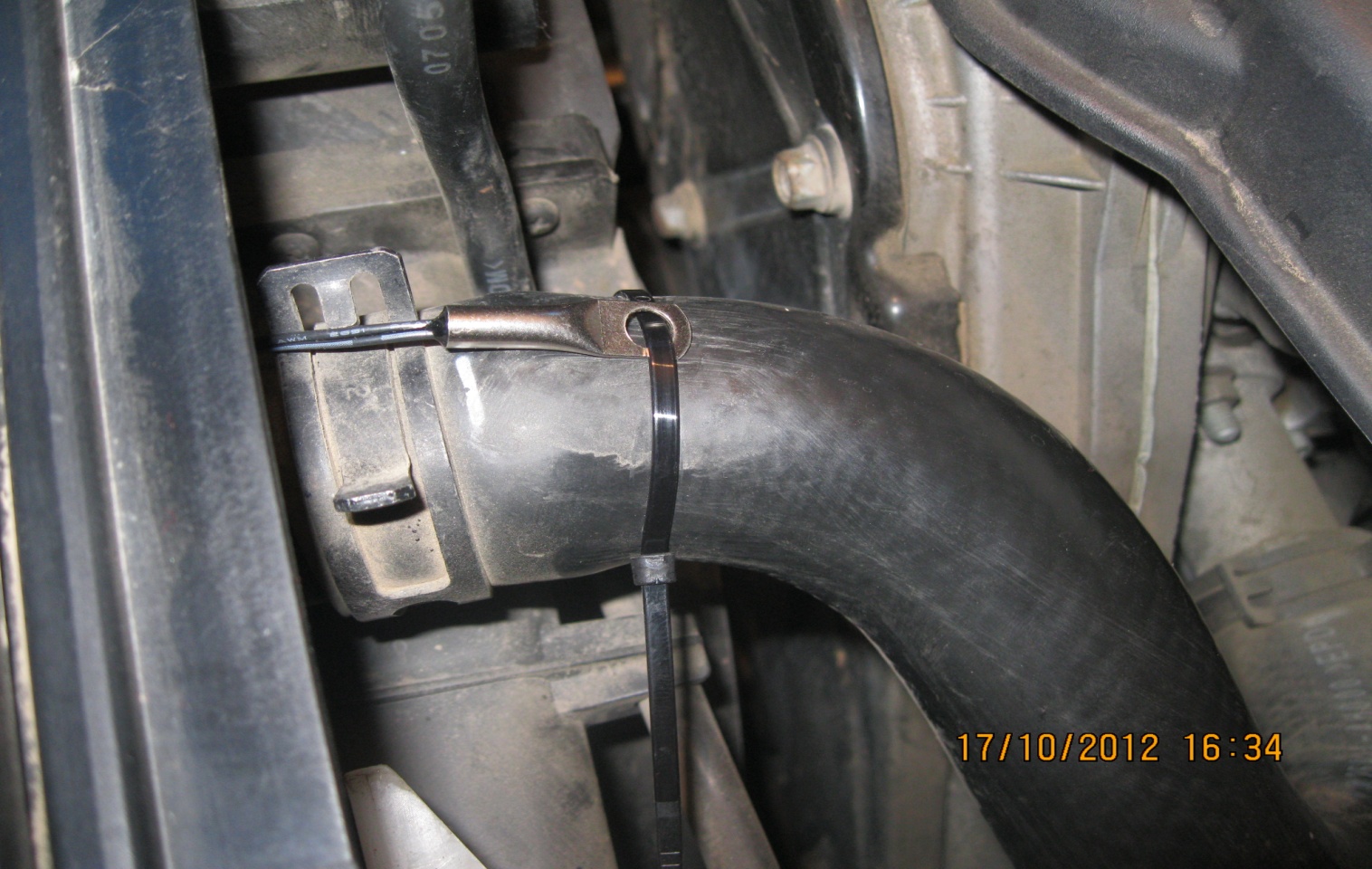

Датчик температуры крепим на верхний патрубок.
Приемо-передающую антенну пропускаем под обшивку левой стойки и крепим двухсторонним скотчем в левом верхнем углу лобового стекла.
Датчик удара крепим к кузову в салоне.
Кнопку Override располагаем так, чтобы было бы удобно программировать систему.
В дальнейшем программируем турботаймер, время работы стартера и так далее кому как удобно.
Все системы работают, пока нареканий нет! Удачи всем.
