Для газоводонапорного режима, при котором отмечается поступление воды в газовый пласт, зависимость (2.20) запишется несколько в другом виде:

.        (2.13)

Газовый режим работы залежи характеризуется тем, что отношение количества газа Qд, добытого за определенный промежуток времени, к паданию давления в залежи за тот же промежуток времени согласно (2.21) есть величина постоянная:

.        (2.14)

Если α в процессе эксплуатации увеличивается, то режим залежи газоводонапорный. В этом случае возможен также приток газа в залежь из других горизонтов. При утечке газа из залежи, количество которого не учитывается, значение α со временем уменьшается.

Для многопластовых место-рождений при перетоке газа из одного горизонта в другой для определения режима работы каждой залежи решают уравнение вида (2.21) или (2.23), в одно из которых добавляют, а из другого вычитают количество перетекшего газа.

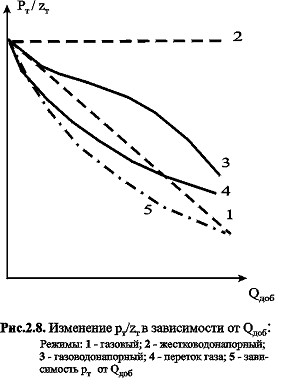

Режим работы газовой залежи можно определить графически путем построения зависимости изменения (приведенного средневзве-шенного пластового давления газовой залежи) от суммарного отбора газа Qд во времени (рис. 2.8, кр.1). Как видно из данного рисунка при газовом режиме зависимость между приведенным пластовым давлением и количеством отобранного газа в процессе разработки носит линейный характер. При этом, если в зависимост и (2.21) не учитывать коэффициент сжимаемости, то значение α не является постоянным, а увеличивается с падением давле ния (рис.2.8, кр.5). Поэтому режим разработки залежи ошибочно можно принять за газо-водонапорный.

При водонапорном режиме характер изменения приведенного пластового давления в зависимости от количества отобранного газа отличается от характера изменения этих параметров при газовом режиме. Теоретически при жестководонапорном режиме постепенно уменьшается объем залежи, занятый газом, и имеет место полное восстановление пластового давления, т. е. значение в процессе разработки залежи должно оставаться постоянным (кр.2).

При упруговодонапорном (газоводонапорном) режиме часть энергии сжатого газа в пласте по мере истощения залежи восполняется энергией внедряющейся воды. Как правило, в процессе разработки газовых месторождений в этом случае в начальной стадии характер падения пластового давления аналогичен характеру при газовом режиме (кр.3). Это объясняются незначительным поступлением воды в начальный период в газовую залежь. Различать газовый и упруговодонапорный режимы при прямолинейной зависимости от Qд  можно лишь в том случае, если есть дополнительная информация. В частности, по данным изменения уровня воды в пьезометрических скважинах; по результатам ядерно-геофизических исследований скважин, вскрывших ГВК путем прослеживания положения ГВК в процессе разработки; по данным, полученным при обводнении и после гидрохимического анализа воды, добываемой с газом.

3.  ГАЗОГИДРОДИНАМИЧЕСКИЕ  МЕТОДЫ (ГДМ)  ИССЛЕДОВАНИЯ

ГАЗОВЫХ  И  ГАЗОКОНДЕНСАТНЫХ  ПЛАСТОВ  И  СКВАЖИН

3.1. Общие положения о ГДМ

Гидродинамические методы исследования основаны на решении обратных задач подземной гидромеханики. При этом используют уравнения сохранения массы и импульса в фильтрационном движении, связывающие искомые параметры пласта с непосредственно измеряемыми в процессе фильтрации газа в пласте такими, как расход, забойное и пластовое давления во времени.

Исследования газовых, газоконденсатных, нефтяных и водяных пластов и скважин ведется в процессе бурения, разведки структур, опытной и промышленной эксплуатации месторождений и подземных хранилищ.

3.1.1. Задачи и методы исследования газовых и

газоконденсатных  пластов и скважин

Задача исследования пластов и скважин заключается в получении исходных данных для подсчета запасов газа, проектирования опытной эксплуатации, разработки, обустройства промысла, установления технологического, гидродинамического и термодинамического режима работы скважин и наземных сооружений, оценки эффективности работ по интенсификации и контроля за разработкой и эксплуатацией путем установления продуктивной характеристики скважин и параметров пласта.

Продуктивная характеристика скважины. Под продуктивной характеристикой скважины понимается совокупность следующих сведений:

1. Зависимость дебита газа от разности квадратов пластового и забойного давлений, характеризующая условия притока газа  к забою скважины.

2. Значение коэффициентов фильтрационных сопротивлений и уравнение притока газа, которые используются для определения средних значений параметров призабойной зоны пласта и прогноза изменения дебита и давления во времени.

3. Зависимость дебита и забойной температуры от депрессии на пласт.

4. Зависимость дебита и устьевой температуры от  давления на устье скважины.

5. Рабочие и максимально допустимые дебиты скважин, получаемые из анализа условий разрушения призабойной зоны скважины, скопления примесей на забое, образования гидратов, коррозии оборудования, подтягивания конусов воды, технических условий эксплуатации и так далее

6. Свободный и абсолютно свободный дебиты скважины.

7. Условия выноса жидкости (воды и конденсата), твердых частиц породы и степень очищения или засорения призабойной зоны скважины при различных депрессиях на пласт.

8. Зависимость изменения во времени дебита газа, температуры и давления после открытия скважины, служащая для определения периода стабилизации и параметров пласта.

9. Зависимость изменения во времени  температуры и давления на забое, и на устье после закрытия скважины, используемая для определения периода нарастания пластового (статического) давления и параметров пласта.

10. Проницаемость (проводимость) призабойной и дренажной зон скважины.

11. Емкость дренажной зоны скважин (произведение эффективной мощности на пористость и газонасыщенность).

12. Неоднородность пласта (наличие зон резко ухудшенной проводимости пласта).

Классы ГДМ в зависимости от времени. Газогидродинамические методы исследования скважин делятся на исследования при установившихся (стационарных)  и неустановившихся (нестационарных) режимах фильтрации. К первым относят снятие индикаторной кривой, отражающей зависимость между забойным давлением и дебитом при работе скважины на различных установившихся режимах. Ко вторым  относится снятие кривой восстановления давления (КВД) после остановки, снятие кривых стабилизации давления (КСД) и дебита при пуске скважины в работу на определённом режиме (с определённым диаметром шайбы, штуцера, диафрагмы).

3.1.2. Подготовка скважины к газо - гидродинамическим исследованиям

Порядок подготовки. Перед испытанием скважины вышедшей из бурения, необходимо освоить её, не допуская при этом образования на забое песчано-глинистой пробки. В условиях возможного разрушения пласта и подтягивания конуса подошвенной воды создание больших депрессий на пласт не допускается. В зависимости от ожидаемого дебита необходимо выбрать такие фонтанные трубы, чтобы обеспечивался вынос потоком газа твёрдых и жидких примесей с забоя скважины. Соблюдая названные условия, продувку скважины следует осуществлять многоцикловым методом, который заключается в том, что продувка идёт при переменном (порядка 4-5 значений) диаметре шайб (штуцеров) с начало в прямом (начиная  с минимального ), а потом обратном направлении. Как правило, в процессе продувки делают 2-3 цикла, затрачивая на каждый режим 30-40 мин, и осуществляя контроль за выносом примесей с помощью сепарационных установок Совпадение последующего цикла с предшествующим считается концом процесса очистки забоя, если нет других причин (например, приращение новых интервалов), влияющих на продуктивность скважины. Последнее проверяется в результате исследований глубинными дебитомером, шумомером, термометром.

3.2. Газогидродинамические исследования скважин при

установившихся режимах (метод установившихся отборов)

3.2.1. Параметры, определяемые в методе установившихся отборов

Исследование скважин при стационарных режимах фильтрации, часто называемое методом установившихся отборов, базируется на связи между установившимися забойными (устьевыми) давлениями и дебитом газа на различных режимах и позволяет определить следующее:

зависимость дебита газа от депрессии на пласт и давления на устье; изменение забойного и устьевого давлений и температур от дебита скважин; оптимальные рабочие дебиты газа и причины их ограничений; уравнение притока газа к забою скважины; коэффициенты фильтрационного сопротивления, применяемые для определения продуктивной характеристики скважины и призабойной зоны пласта, расчета технологического режима и оценки эффективности методов интенсификации притока газа; абсолютно свободный и свободный дебиты газа, используемые для оценки возможностей пласта и скважины; условия разрушения призабойной зоны, скопления примесей на забое и их выноса из скважины; количество выносимых твердых частиц и жидкости (воды и конденсата) в зависимости от депрессии на пласт; технологический режим работы скважин с учетом различных факторов; изменение давления и температуры в стволе скважины в зависимости от дебита; коэффициент гидравлического сопротивления труб;

эффективность таких ремонтно-профилактических работ, как интенсификация, крепление призабойной зоны, дополнительная перфорация,  замена фонтанных труб и др.
