Кафедра МАБН
КУРСОВАЯ РАБОТА
по дисциплине «Диагностика БМП»
на тему: Диагностика электроутюга с паром “УЭ-2М”.
Выполнил: ст. гр. РД-31
*****@***ru.
Проверил: доцент, к. т.н.
*****@***ru
Уфа-2006
Оглавление
1)Описание электроутюга с паром “УЭ-2М”………………………………….3
2)Разработка структурно-функциональной схемы электроутюга ……….…..7
3)Разработка функциональной модели для двух неисправностей…………..8
4)Разработка матрицы поиска неисправности для первой неисправности…10
5)Разработка алгоритма поиска неисправностей второй неисправности
методом половинного разбиения…………………………………….....12
6)Разработка алгоритма поиска и устранения неисправности………………13
7) Список литературы…………………………………………………………..14

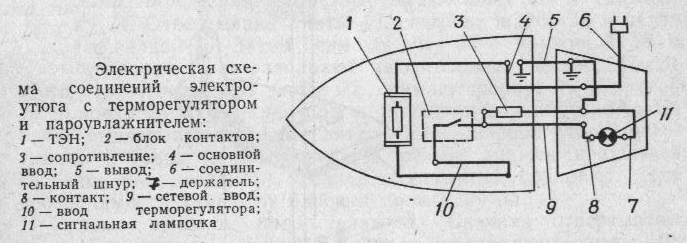

Описание электроутюга с паром “УЭ-2М”
Разработка структурно-функциональной схемы электроутюга.
1)Крышка бачка
2)Бачок
3)Клапан
4)Подошва утюга
5)ТЭН
6)Винт крепления биметаллической пластины
7)Биметаллическая пластина
8)Планка
9)Пружина
10)Контакт
11)Шина передающая контакт
12)Соеденение токопводящее
13)Рычаг
14)Втулка
15)Ручка регулятора тмпературы
16)Паровое отверстие
17)Винт крепёжный
18)Резистор малого сопротивления
19)Лампочка сигнальная (если ТЭН работает, то горит)
20)Шнур питания
21) Паровая камера
Разработка функциональной модели для двух неисправностей
А) Неисправность 1- Утюг не включается.
1) Шнур питания
2) Резистор малого сопротивления
3) Винт крепёжный
4) Соеденение токопводящее
5) Шина передающая контакт
6) Контакт
7) ТЭН
8) Подошва утюга
9) Ручка регулятора температуры
10) Втулка
11) Пружина
12) Рычаг
13) Планка
14) Биметаллическая пластина
15) Винт крепления биметаллической пластины
Б) Неисправность 2- Нет пара.
1) Крышка бачка
2) Бачок
3) Клапан
4) Паровая камера
Разработка матрицы поиска неисправности для первой неисправности
(Утюг не включается)
Z1=0 Шнур питания износился
Z2=0 Резистор малого сопротивления перегорел
Z3=0 Винт крепёжный отвинтился (затянуть)
Z4=0 Соеденение токопводящее отошло
Z5=0 Шина передающая контакт окислилась
Z6=0 Контакт разогнулся
Z7=0 ТЭН перегорел
Z8=0 Подошва утюга
Z9=0 Ручка регулятора температуры прокручивает и не
передаёт крутящий момент на втулку
Z10=0 Втулка проскальзывает
Z11=0 Пружина лопнула
Z12=0 Рычаг неисправен (прогнулся)
Z13=0 Планка неисправна
Z14=0 Биметаллическая пластина не разгибается от тепла
Z15=0 Винт крепления биметаллической пластины открутился
.
Разработка алгоритма поиска неисправностей второй неисправности
методом половинного разбиения
(Нет пара).
( Z i ) функциональные элементы, входящие в функциональную модель
Элементы обозначенные квадратами - неисправны
1 - выходной параметр функционального элемента в допуске;
0 - выходной параметр функционального элемента вне допуска.

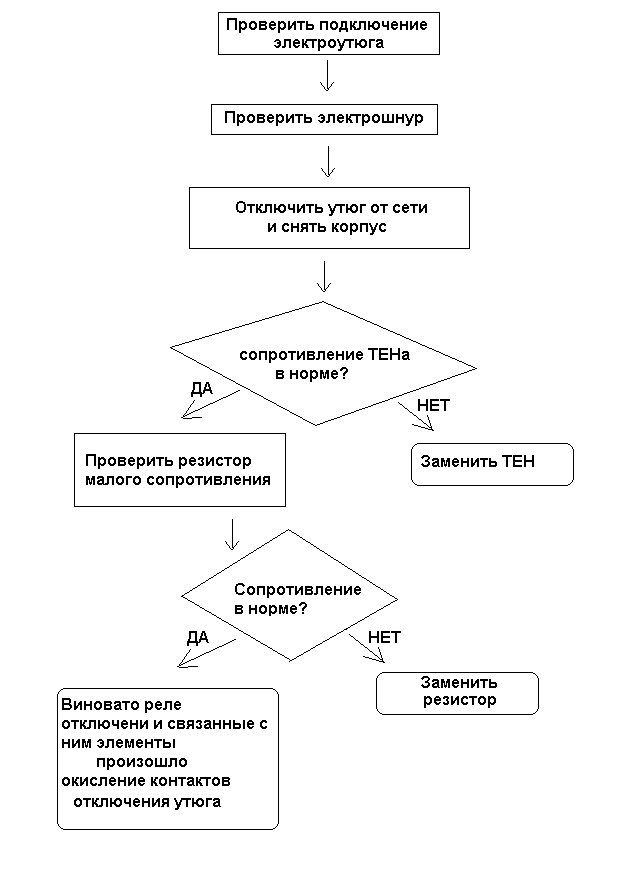

Разработка алгоритма поиска и устранения неисправности
Утюга (нет нагрева подошвы)
Список литературы:
1. «Устройство и ремонт бытовой техники» 1994; 320с.
2. «Диагностика бытовых машин и приборов» 2001; 36с.
3. «Электрические приборы бытового назначения» 1982; 264с.
