РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ

(19) RU (11) 2 603 660 (13) C1

(51) МПК
    F42B 1/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус:

действует (последнее изменение статуса: 28.11.2016)

(21)(22) Заявка: 2015144266/03, 14.10.2015

(24) Дата начала отсчета срока действия патента:
14.10.2015

Приоритет(ы):

(22) Дата подачи заявки: 14.10.2015

(45) Опубликовано: 27.11.2016 Бюл. № 33

(56) Список документов, цитированных в отчете о поиске: RU 2378606 C1, 10.01.2010. RU 2383849 C2, 10.03.2010. RU 2553611 C1, 20.06.2015. RU 2391620 C1, 10.06.2010. US 2587243 A1, 26.02.1952. Под ред. , Физика взрыва, Т.2, М, Физматлит, 2002, стр.40.

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", зам. начальника службы по инновациям и инвестициям - начальнику управления

(72) Автор(ы):
(RU),
(RU)

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (Госкорпорация "Росатом") (RU),
Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" (ФГУП "РФЯЦ-ВНИИЭФ") (RU)

(54) СПОСОБ ГИПЕРСКОРОСТНОГО МЕТАНИЯ МЕТАЛЛИЧЕСКОГО ЭЛЕМЕНТА И КУМУЛЯТИВНОЕ МЕТАЮЩЕЕ УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

(57) Реферат:

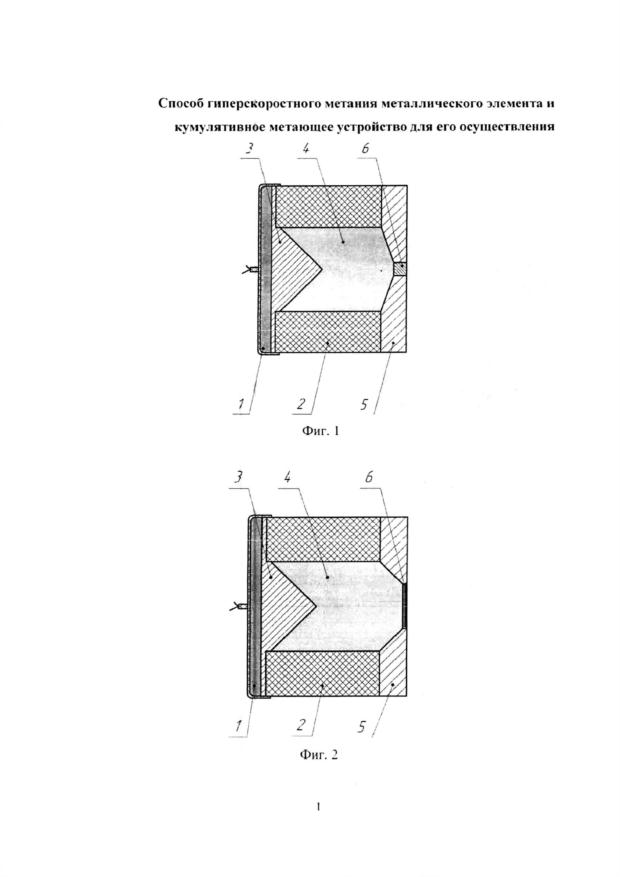

Группа изобретений относится к области экспериментальном физики. Способ гиперскоростного метания металлического элемента, закрепленного со стороны свободного торца осесимметричного трубчатого заряда взрывчатого вещества (ВВ), противоположного устройству инициирования заряда, включает инициирование заряда ВВ, формирование маховской ударной волны. При формировании маховской ударной волны создают две поверхности ударной волны (УВ), движущиеся под разными углами относительно оси заряда с утлом наклона поверхности УВ у оси заряда большим, чем на его периферии. Кумулятивное метающее устройство содержит осесимметричный трубчатый заряд взрывчатого вещества (ВВ) с установленным соосно внутри него вкладышем, устройство инициирования с точками инициирования, расположенными по кольцу на наружной боковой поверхности заряда ВВ со стороны одного из его торцов. Вкладыш выполнен в виде сплошного цилиндра с осевой конической выемкой со стороны устройства инициирования и осевым выступом в виде усеченного конуса с противоположной стороны, внутри выемки размещена коническая вставка, имеющая акустическую жесткость выше акустической жесткости вкладыша, направленная вершиной в направлении метания. На торцевой поверхности заряда ВВ, противоположной устройству инициирования, размешена металлическая шайба, в центральном отверстии которой закреплен метаемый металлический элемент. Метаемый металлический элемент может быть выполнен компактным, в виде пластины, пластина может быть выполнена разнотолщинной. Технический результат - проведение экспериментальных исследований высокоскоростного метания тел различной формы с использованием зарядов ВВ меньшей массы. 2 н. и 3 з. п. ф-лы, 3 ил.
