Технические условия на раздвижные двери. Стр. 1

  Технические условия на раздвижные двери.  Стр. 1

  Раздвижные двери - это одно из направлений и способов открывания дверных полотен.

Раздвижные двери деревянные являются внутренними для жилых и общественных помещений.

1.Назначение:

Раздвижные двери предназначены для экономии полезной площади помещений. Обычная распашная дверь, открываясь и закрываясь, занимает до 1 мІ площади помещений. Раздвижные двери обеспечат максимум удобства, если расположение проемов не позволяет установить распашные двери.

2. Технические требования.

Раздвижные  деревянные двери внутренние изготовлены в соответствии

ГОСТ 475-78,6629-88, СТО 96141952-001-2011.

Продукция сертифицирована

Сертификат соответствия №РОСС RU. СМ35.Н00068 срок действия с 31.10.11 по 31.10.2014 г.

Сертификат соответствия №РОСС RU. СМ35.Н00069 срок действия с 31.10.11 по 31.10.2014 г.

Санитарно-эпидемиологическое заключение№77.МО.01.536.П.0091101.07.09 срок действия с  02.07.2009 по 03.07.2014 г.

3.Конструкция:

По конструкции  раздвижные двери подразделяется:

- щитовой конструкции с мелкопустотным или сплошным заполнением полотна.

- фрезерованной конструкции.

- сборной конструкции.

По числу полотен раздвижные двери подразделяют:

- однопольные

- двупольные, в том числе с полотнами разной ширины.

4. Варианты отделки:

-Раздвижные двери, облицованные шпоном, отделанные прозрачным лаком или прозрачным лаком с предварительным тонированием.

- Раздвижные двери, облицованные ламинированной  пленкой.

- Раздвижные двери, облицованные экошпоном.

5. Особенности  изготовления раздвижных дверей:

- При приемке заказа на раздвижные двери указывать в заявке напротив этой двери, что дверь является раздвижной.

- Изготовление раздвижных дверей производить по стандартной технологии.

- Сборку раздвижных дверей сборной конструкции( в том числе перегородки) и дверей серии «Дольче-Порте» производить при помощи саморезов 6х180мм.

- Раздвижными могут быть любые дверные полотна из коллекции , в том числе и дверные полотна серии « Декор Lene» и дверные перегородки.

- Для раздвижных дверей - дверные полотна комплектуются алюминиевым направляющим профилем:

  ПО, ПГ 600 - 590мм.

  ПО, ПГ 700 – 690мм

  ПО, ПГ 800 – 790мм

  ПО, ПГ 900 – 890мм

  ПО, ПГ 1000– 990мм

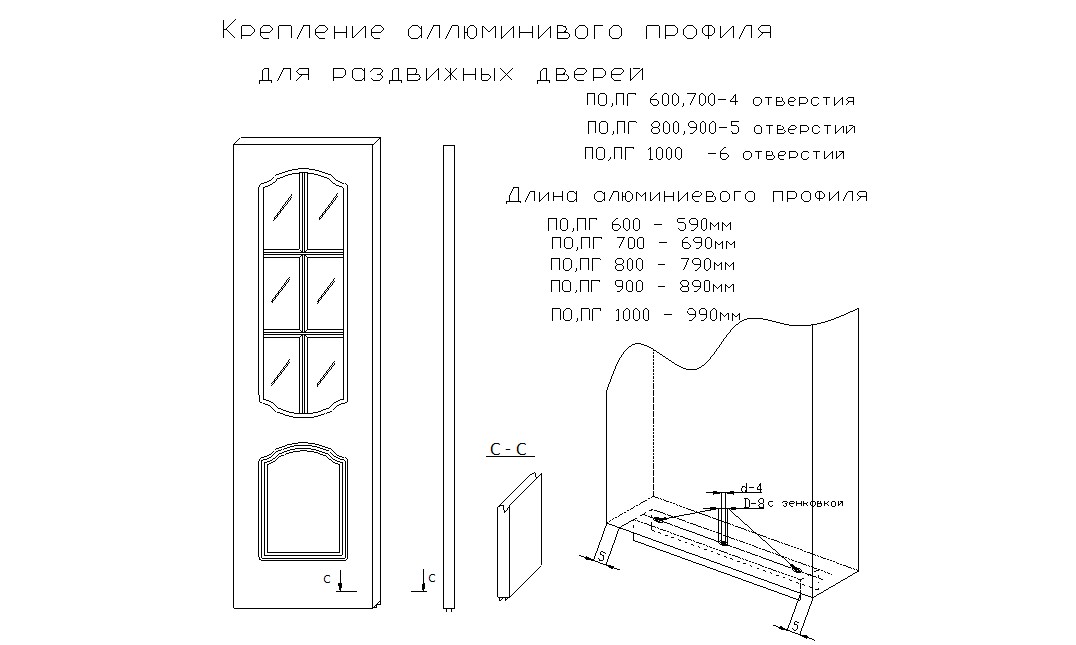

- В алюминиевом профиле  предварительно произвести сверления под сквозные отверстия  ф=4мм с зенковкой D-8мм. Торцы профиля после раскроя по длине должны быть притуплены.

  Стр. 2

- Готовым раздвижным считается дверное полотно, к нижней кромке которого по центру толщины двери перед упаковкой закреплен алюминиевый направляющий профиль сечением 15х10 при помощи саморезов 3,5х25, в том числе:

  ПО, ПГ 600-4шт.

  ПО, ПГ 700-4 шт.

  ПО, ПГ 800-5шт.

  ПО, ПГ 900-5шт.

ПО, ПГ 1000-6шт.

- Упаковка стандартная по технологии– пленка полиэтиленовая и  пенопластовая накладка Д-25 по периметру дверного полотна,  картон или термоусадочная пленка.

6. Основные параметры, размеры и придельные отклонения от размеров.

Максимальный размер по высоте:

  2250мм «-2,5» мм - для ламинированных,

2300мм «-2,5» мм – для дверей, облицованных шпоном.

Максимальный размер по ширине 1000мм « - 2,0» мм.

Минимальный размер по ширине, согласно, технических условий на двери.

Толщина раздвижного дверного полотна:

  облицованного шпоном строганным: 36,3(34,5)мм + 0,5мм;

  облицованного декоративной пленкой: 34 мм +0,5мм.

7. Требования к изготовлению раздвижных дверей.

7.1. Крепежные детали – саморезы следует устанавливать с шагом не более 200мм и не менее чем в трех точках.

7.2. Саморезы должны быть завинчены в предварительно-просверленные отверстия. Забивка саморезов и выход концов крепежных деталей на поверхность дверей не допускаются.

8. Комплектация раздвижных систем.  Стр. 3

В комплект раздвижной системы входит:

Пакет №1

Дверное полотно (или дверная перегородка) - 1шт.(или 2шт.)

Пакет №2

Монтажный брус 68х40мм -1шт.

Декоративный доборный брус 120х16мм  под цвет двери

Для двухстворчатых раздвижных дверей декоративный брус - планка длиной свыше 2400мм изготавливается из двух частей по длине, а место стыковки закрывается декоративным замком.

Пакет №3  Стр. 4

Алюминиевый направляющий профиль (рельс) 33х33

Брусок монтажный для раздвижных дверей  68х40

Ролики для раздвижных дверей  2шт./1дверь.

Крепежная планка и болт  1шт./1дверь

Флажок пластмассовый  1шт./1 дверь

8. Упаковка.

  8.1.Раздвижные двери упаковываются в полиэтиленовую пленку и картон при помощи скотча с логотипом.

  8.2.Картонная коробка  должна на долевой кромке с 1 стороны иметь маркировку, указывающую марку (название) раздвижной двери, габаритные размеры, материал, изображение знака соответствия.

  8.3.Раздвижные двери должны иметь штамп ОТК и дату изготовления, пропечатанный на верхней кромке дверного полотна.

  8.4. В комплект поставки раздвижных дверей  должны входить следующие документы:

- Паспорт качества

- Техническое описание изделия.

- Правила хранения, транспортировки, монтажа и эксплуатации.

- Гарантийный талон.

9. Рекомендации по хранению и транспортированию продукции.

  9.1.Раздвижные двери, изготовленные с использованием натурального шпона и декоративных пленок, требует бережного обращения. Сильный удар по нижней кромке дверных полотен  может привести к деформации алюминиевого профиля и механическому повреждению кромки дверного полотна.

9.2.При хранении и транспортирования деревянных изделий должны быть приняты меры для предохранения их от механических повреждений, загрязнения, увлажнения, воздействия атмосферных осадков и прямых солнечных лучей.

  9.3.При отсутствии специализированных вертикальных ячеек, изделия должны храниться горизонтально  на поддоне. Основание поддона должно быть ровным, сухим без выступающих крепежных элементов (саморезов, гвоздей, шурупов). Двери нельзя хранить вертикально на боковой кромке, прислоненными к чему-либо (во избежание «провисания» изделия под собственной тяжестью, что может привести к искривлению и деформации изделия).

Помещение для хранения и эксплуатации дверей должно быть сухим и вентилируемым. Температура воздуха  в данном помещении должна быть 17 - 27°C,  с оптимальной относительной  влажностью от 20 до 60%.

Дверные изделия при хранении должны быть закрыты от попадания прямого света, солнца и т. д. во избежание выцветания.

9.4.Если деревянные изделия будут устанавливаться в строящемся или ремонтируемом помещении, необходимо убедиться, что все материалы просохли до нормального состояния, поскольку повышенная влажность может деформировать деревянные изделия. Нельзя оставлять деревянные изделия вблизи отопительной системы. Экстремальные колебания окружающей среды могут повлечь появление трещин и искривления отдельных элементов конструкции.

9.5.В случае, когда необходимо установить раздвижные двери на строящемся объекте заранее, после установки двери для предохранения лицевого покрытия необходимо укрыть полиэтиленом и заклеить малярным скотчем на бумажной основе, не рекомендуется пользоваться упаковочным скотчем во избежание повреждения лицевого слоя покрытия.

9.6.Перед установкой раздвижные двери рекомендуется внести их в помещение, где они будут устанавливаться для их акклиматизации.

9.7.Только после профессионально выполненных монтажных работ можно гарантировать, что дверные блоки будут служить долго.
