Немного о постройке азроботов.

Модели построены из пластин пенопласта толщиной 25-30 мм.

Экструдированный пенопласт весом 30-35 кг/м3.

Для модели достаточно двухканальной аппаратуры.
Двигатель DT2209/28, 1048 оборотов на вольт, винты 9х4,7 или 9х7.
Аккумуляторы LI POL 2100 мАч 7,4в, регулятор оборотов на 20 ампер.

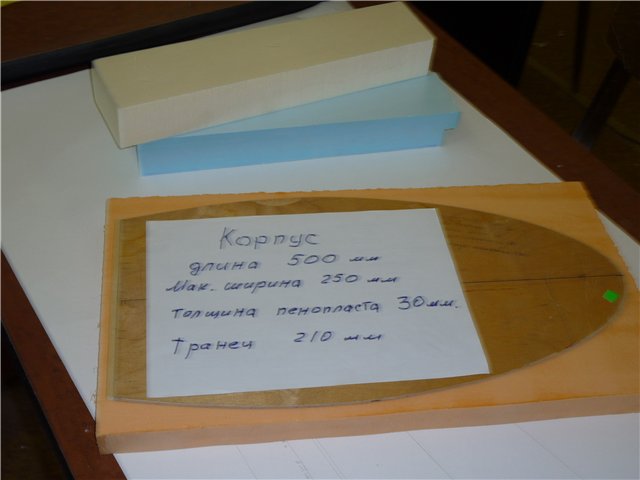

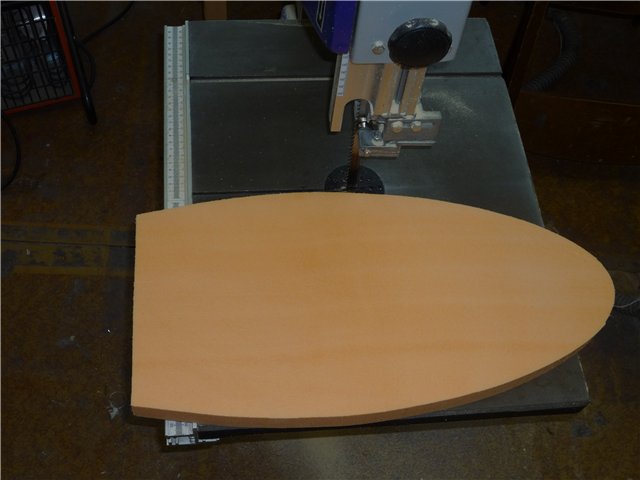

    Возьмите лист экструдированного пенопласта, цвет не играет роли - главное плотностью 30-35 кг/м3. Заготовку доведите до 30 мм, срезав струной верхние

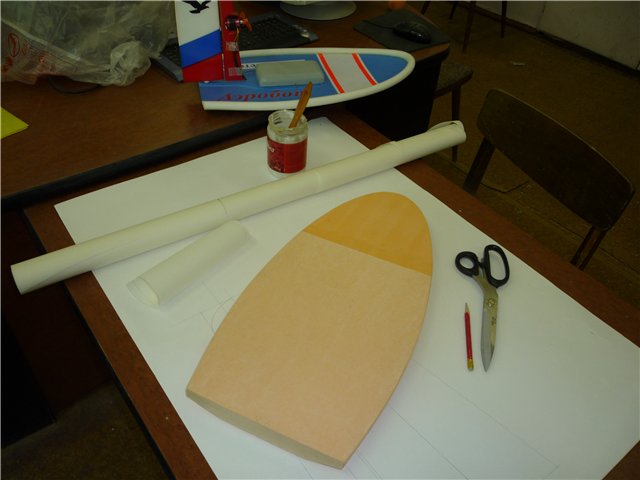

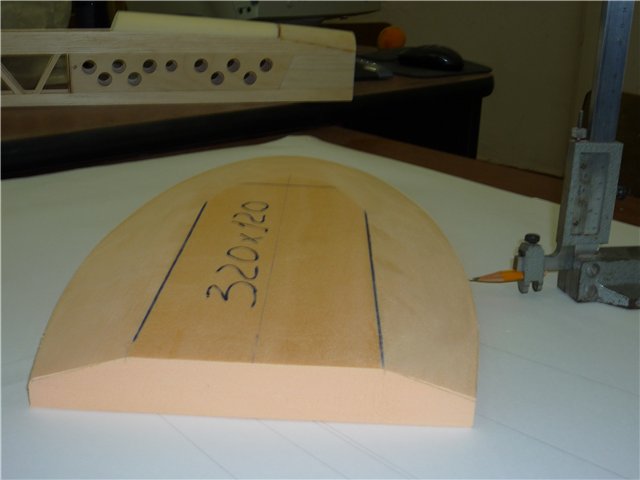

    корочки. Подготовьте шаблон из ватмана или картона, наложите на заготовку, и вырежьте ножом, обработайте наждачной бумагой. Весь корпус прошлифуйте мелкой наждачной бумагой. Проводим осевую линию по обеим сторонам заготовки. От транца разметьте прямоугольник 320х120 мм. Рейсмусом прочертите линию по всему борту 12-15 мм от палубы. Острым ножом срежьте угол заготовки от линии прямоугольника до линии борта (как на фото), прошкурте наждачной бумагой. Клей ПВА слегка разбавьте водочкой. 2/3 корпуса уложите на кальку для карандаша или КРАФТ бумагу, отчертите карандашом и вырежьте с запасом 5-7 мм. Бумагу обильно намочите водой, уложите на ровный стол и дайте полежать 5-7 минут для набухания. 2/3 палубы и кальку смажьте клеем ПВА. Бумагу уложите на палубу, разгоните воздушные пузырьки и лишний клей от центра к краям, оставленный нами запас бумаги наклеить на борта. Подсушить корпус в течении 30 минут при комнатной температуре, а досушить под тепловентилятором, при этом борта слегка прогнутся вверх. Корпус уложите на ровный стол, под носик подложите подкладку 50-55 мм, пенопластовую пластину и груз (как на фото).Оставшуюся часть носика оклейте калькой, по описанной выше технологии. На транец наклейте шпон - липовый, буковый и так далее.




НЕ нашли? Не то? Что вы ищете?

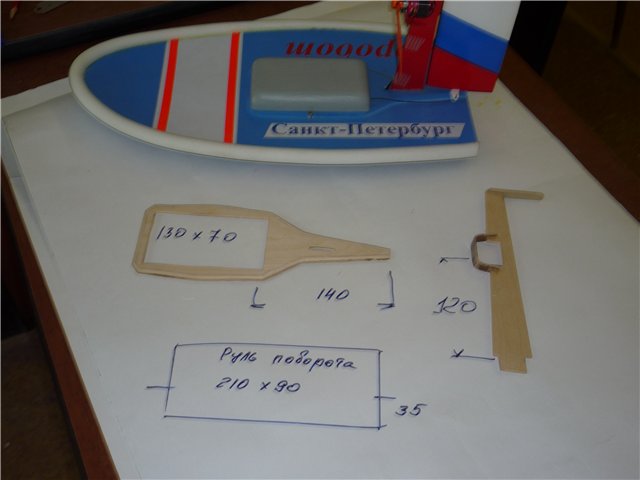

    Рамку и пилон вырезать из хорошей мебельной фанеры 4 мм. На пилон приклеивается кронштейн для двигателя и балка для руля поворота из стеклотекстолита 2 мм. Пилон покрывают лаком 2-3 слоя подшкуривают и красят. В балке по оси 40 мм от пилона сверлят отверстие 1,3 мм. По всей задней кромке пилона приклеивают оплётку от экранированного кабеля для антенны. Руль поворота вырезают из потолочки или пенопласта 4 мм бока окантовывают рейками 4х4мм, а верх и низ - рейка 5х10мм, уложенной плашмя. Все кромки скругляют, оклеивают цветным скотчем, слегка прогревают строительным феном. Эпоксидной смолой приклеить пилон, установить двигатель. Сверлят отверстия (верх, низ) диаметром 1.3 мм 38 мм от передней кромки. Для осей используют проволоку диаметром 1,3 мм. Нижнюю ось и кабанчик из текстолита 2 мм вклеивают контактом. Угол поворота руля 35-45 градусов.

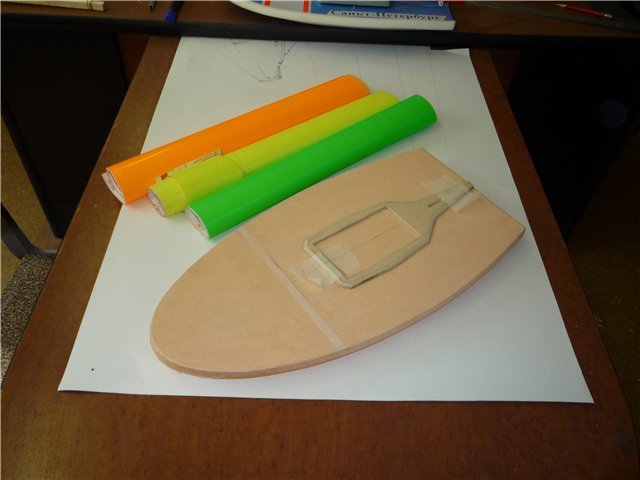

    Вырезать пенопласт внутри рамки до толщины днища 8 мм, приклеить шпон. Крышку отсека аппаратуры выдавить из любой пластмассы 0,7-1 мм. Рамку окантовать рейкой 3х8 мм, а поверх наклеить пористую резину по периметру, крышка должна закрываться плотно, герметично. В рамке просверлить отверстие 6 мм, проложить проводку двигателя и антенны, залить отверстие термоклеем. На днище аэробота густым клеем ПВА наклейте тонкую бязь (шторы, простыни и т. д) желательно без воздушных пузырей. Далее пропитайте водорастворимым паркетным лаком, обычно три, четыре слоя - поры ткани должны быть заполненны.
    Корпус оклеить цветным скотчем или самоклеящейся плёнкой, оформить аэробот надписями или наклейками. Готовый корпус натирается ещё восковой мастикой, а зимой, перед каждым запуском. На двухсторонний скотч закрепить рулевую машинку, тяга проволока ОВС 1,3 мм.
    Вес полностью оснащённого аэробота 450-470 грамм.
    Двигатель установлен по оси корпуса.

Вопрос: может мне кажется или Ваш корпус имеет седловатость, Если да, то как Вы её сделали?

Весь фокус в том, что после высыхания кальки (для карандаша) - корпус слегка
деформируется, борта приподнимаются, а носовую часть мы сами приподнимаем
при помощи грузов до желаемой величины и после высыхания она остаётся
приподнятой. Если сравнивать, то получается похоже на ложку. На самом деле корпус не совсем плоский имеет на днище лыжу - для улучшения глиссирования.

Вопрос: где антенна?

На последних модификациях антенна уложена по пилону, что вполне хватает для управления в радиусе 50 метров
Вопрос: как защитить борта?

Сейчас в строительных магазинах продаются различные уплотнители для окон,
вот мы их и ставим для смягчения ударов.
Вопрос: какова устойчивость?

Устойчивости вполне достаточно для разворотов на полном ходу на месте.

Спасибо Boyarincev с forum. rcdesign. ru и конечно RcTula. ru и клубу Пропеллер г. Тула.

Ещё материалы здесь: http://forum. rcdesign. ru/f68/thread111610-4.html
