Однополосная точка доступа AP7110SN-GN комнатного исполнения

Однополосная точка доступа AP7110SN-GN комнатного исполнения

<<<<<<< Linkbar star>>>>>>>

Брошюра

Поддержка

Программное обеспечение

Дополнительные материалы

<<<<<<< Linkbar end>>>>>>>

tabRegion_start

<<<<<<<tab title starting>>>>>>

Обзор продукта

Характеристики

Возможности

Спецификации

Применение

<<<<<<<tab title ending>>>>>>>

<<<<<<< 产品特点_start>>>>>>>

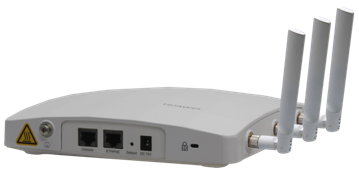

Внешний вид

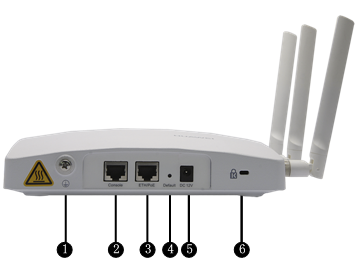

Порты

1. Заземляющий порт: подключение кабеля заземления для заземления точки доступа.

2. Консольный порт.

3. ETH/PoE: Порт 10/100/1000M для подключения к Ethernet. Порт может подключаться к коммутатору PoE или источнику питания PoE для получения питания.

4. Утопленный порт: восстановление заводских настроек.

5. Порт входного питания: 12 В DC.

6. Порт блокировки: защита устройства AP7110SN-GN от кражи.

Индикаторы

<<<<<<<table starting>>>>>>>

Таблица

Тип данных	Индикатор системы	Индикатор канала	WiFi	Описание
Статус при запуске	Постоянно горит зеленым	–	–	Выполняется запуск точки доступа.
Мигает зеленым	–	–	Система работает нормально.
Постоянно горит красным	–	–	Системе не удается загрузить DRAM или системное ПО.
Индикатор статуса услуги	Мигает (0,5 Гц)	Выключен	Выключен	Система работает правильно, Ethernet-интерфейс подключен, а радиоканалы отключены.
Мигает (0,5 Гц)	Выключен	Мигает зеленым	Система работает правильно, однако Ethernet-интерфейс не подключен. К точке доступа подключены беспроводные пользователи, выполняющие передачу данных. Чем чаще мигает индикатор, тем больший объем данных передается.
Мигает (0,5 Гц)	Постоянно горит или мигает зеленым	Выключен	Система работает правильно и Ethernet-интерфейс подключен. Радиоканалы отключены и ни один пользователь не подключился к точке доступа. Чем чаще мигает индикатор, тем больший объем данных передается.
Мигает (0,5 Гц)	Постоянно горит или мигает зеленым	Мигает зеленым	Система работает правильно и Ethernet-интерфейс подключен. К точке доступа подключены беспроводные пользователи, выполняющие передачу данных. Чем чаще мигает индикатор, тем больший объем данных передается.

Таблица

<<<<<<<table ending>>>>>>>

<<<<<<<产品介绍_end>>>>>>>

<<<<<<<功能与价值_start>>>>>

Высоконадежный беспроводной доступ

Соответствует стандартам IEEE 802.11 b/g/n

Поддержка 3×3 MIMO и предоставление максимальной скорости 450 Мбит/с для каждого радиоканала

Для осуществления приоритетного планирования в зависимости от типа услуги (голос, видео или данные) используется стандарт WMM Wi-Fi (Мультимедиа Wi-Fi); поддержка преобразования приоритета в радиоинтерфейсе и проводном интерфейсе

Проверка целостности проводного канала

Поддержка распределения нагрузки

Поддержка услуги роуминга без прерывания обслуживания

Поддержка двухканального резервирования AC

Поддержка технологии формирования луча

Для обеспечения более высокой производительности и зоны покрытия используется микросхема 802.11n последней версии

Комплексное управление доступом пользователей

Поддержка списков управления доступом (ACL) и управление доступом пользователей на основе политик группы пользователей

Управление полосой пропускания для каждого пользователя

Поддержка политик изоляции пользователей

Поддержка аутентификации AC

Высокий уровень безопасности

Конфиденциальность на уровне проводных сетей (WEP)

Защищенный доступ по Wi-Fi (WPA)/(WPA2)

Инфраструктура аутентификации и конфиденциальности WLAN (WAPI)

Поддержка стандарта 802.1x

Обнаружение неавторизованных точек доступа

Гибкая организация сети и приспособляемость к окружающей среде

Используются точки доступа с настройкой

Автоматический выбор скорости передачи, канала и мощности передачи для адаптации к среде с несколькими радиоканалами и ограничения помех в реальном времени

Настройка распределения полосы пропускания в зависимости от количества пользователей и окружающей радиосреды

Простое техобслуживание и управление устройствами

Автоматическое обнаружение AC и загрузка конфигурации AC (динамическая настройка конфигурации)

Групповое обновление

Мониторинг системы NMS в реальном времени. Удаленное конфигурирование точек доступа и обнаружение неисправностей точек доступа при помощи системы NMS

Поддержка протокола обнаружения сетевых устройств на канальном уровне (LLDP) для автоматического обнаружения линии и получения схемы топологии сети

<<<<<<<<功能与价值_end>>>>>>>

<<<<<< 产品规格_star >>>>>>>

Функции сети WLAN

Соответствует стандартам IEEE 802.11b/g/n, для каждого радиоканала предоставляется максимальная скорость 450 Мбит/с

Максимальный коэффициент объединения (MRC)

Обнаружение методом максимального правдоподобия (MLD)

Агрегирование блоков данных, включая A-MPDU (Tx/Rx) и A-MSDU (только Rx)

Динамический выбор частот 802.11 (DFS)

Короткий защитный интервал в режимах 20 МГц и 40 МГц

Преобразование приоритета и планирование пакетов на базе профиля WMM (Мультимедиа Wi-Fi) для осуществления обработки и переадресации данных на базе приоритета

Автоматическая и ручная коррекций скорости (коррекция скорости выполняется автоматически по умолчанию)

Управление каналом WLAN и коррекция скорости канала

ПРИМЕЧАНИЕ: для получения более подробной информации об управлении каналом WLAN, см. Статус соответствия кодов стран и каналов

Автоматическое сканирование каналов и устранение помех

Скрытие идентификатора беспроводной сети (SSID)

Технология поддержки сигнала (SST)

Незапланированный переход в режим экономии энергии (U-APSD)

Контроль и предоставление точек беспроводного доступа (CAPWAP)

Автоматическое обнаружение AC

Возможности сети

Соответствие стандарту IEEE 802.3u

Порты: Автоматическое согласование скорости и дуплексного режима, а также автоматическое переключение между интерфейсом, зависящим от передающей среды (MDI) и режимом интерфейса MDI с перекрещиванием (MDI-X)

Назначение VLAN на базе идентификаторов SSID

Агрегация VLAN на восходящих портах Ethernet

4094 идентификатора VLAN (1-4094) и 16 виртуальных точек доступа (VAP)

Восходящие порты в тегированном и нетегированном режиме

Клиенты DHCP

Коммутируемое соединение PPPoE

Централизованная переадресация данных и локальная переадресация данных

Изоляция STA в одной VLAN

ACL

LLDP

Передача непрерываемых услуг при разъединении канала CAPWAP в прямом режиме передачи

Единая аутентификация на AC

Резервное копирование в дублированной системе AC

Функции QoS

Преобразование приоритета и планирование пакетов на базе профиля WMM (Мультимедиа Wi-Fi) для осуществления обработки и переадресации данных на базе приоритета

Управление параметром WMM для каждой радиочастоты

Энергосбережение WMM

Назначение приоритетов для пакетов восходящего направления и назначение приоритетов на основе потоков для пакетов нисходящего направления

Преобразование очередей и диспетчеризация

Ограничение полосы пропускания для определенных пользователей

Адаптивное распределение полосы пропускания (система выполняет динамическую регулировку полосы пропускания в зависимости от количества пользователей и окружающей радиосреды)

Система безопасности

Аутентификация открытой системы

Аутентификация/шифрование WEP

Аутентификация и шифрование WPA/WPA2-PSK

Аутентификация и шифрование WPA/WPA2-802.1X

Аутентификация и шифрование WAPI

Система техобслуживания

Управление и техобслуживание точки доступа AC

Автоматическая настройка конфигурации: автоматическое обнаружение AC и автоматическое конфигурирование нагрузки

Групповое обновление

Отладка с использованием Telnet и последовательного интерфейса

Мониторинг конфигурации в реальном времени и быстрая локализация неисправностей с использованием NMS

Аварийная сигнализация статуса системы

<<<<<<<产品特点_end>>>>>>>

<<<<<<<FAQ_star>>>>>>>

Спецификации

<<<<<<<table starting>>>>>>>

Таблица

Параметр	Описание
Технические характеристики	Размеры (ВЧШЧГ)	45 Ч 200 Ч 200 мм
Вес	1 кг
Память системы	256 МБ DDR3 32 МБ флэш-память
Характеристики электропитания	Входная мощность	DC 12 В±10% Питание через Ethernet (POE): -48 В DC Функция PoE соответствует стандарту IEEE 802.3af и 802.3at
Максимальная потребляемая мощность	8,7 Вт ПРИМЕЧАНИЕ: Уровень максимально потребляемой мощности зависит от местных законов.
Параметры окружающей среды	Температура эксплуатации	-10~+55℃
Температура хранения	-40~+70℃
Влажность	От 5 до 95 % (без образования конденсата)
Степень защиты от влаги	IP41
Высота над уровнем моря	От –60 до 4000 м

Таблица

<<<<<<<table ending>>>>>>>

Параметры радиосвязи

<<<<<<<table starting>>>>>>>

Таблица

Параметр	Описание
Тип антенны	Извлекаемая антенна RP-SMA
Усиление антенны	2,5 дБи
Максимальное количество одновременных пользователей	128
Максимальная мощность передачи	20 дБм Вы можете настроить мощность передачи от максимальной до 15 дБм, с шагом 1 дБм. ПРИМЕЧАНИЕ: Фактическая мощность передачи зависит от местных законов и правил.
Максимальное количество неперекрывающихся каналов	802.11b/g 20 МГц: 3 802.11n 20 МГц: 3 40 МГц: 1 ПРИМЕЧАНИЕ: Количество разрешенных неперекрывающихся каналов различается в различных странах. Для получения более подробной информации, см. Статус соответствия кодов стран и каналов
Скорость передачи данных в канале	802.11b: 1, 2, 5,5 и 11 Мбит/с
802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
Скорость передачи данных 802.11n (2,4 ГГц)
GI2=800 нс	GI=400 нс
20 Мгц (Мбит/с)	40 Мгц (Мбит/с)	20 Мгц (Мбит/с)	40 Мгц (Мбит/с)
6,5 @ MCS10	13,5 @ MCS0	7,2 @ MCS0	15 @ MCS0
13 @ MCS1	27 @ MCS1	14,4 @ MCS1	30 @ MCS1
19,5 @ MCS2	40,5 @ MCS2	21,7 @ MCS2	45 @ MCS2
26 @ MCS3	54 @ MCS3	28,9 @ MCS3	60 @ MCS3
39 @ MCS4	81 @ MCS4	43,3 @ MCS4	90 @ MCS4
52 @ MCS5	108 @ MCS5	57,8 @ MCS5	120 @ MCS5
58,5 @ MCS6	121,5 @ MCS6	65 @ MCS6	135 @ MCS6
65 @ MCS7	135 @ MCS7	72,2 @ MCS7	150 @ MCS7
13 @ MCS8	27 @ MCS8	14,4 @ MCS8	30 @ MCS8
26 @ MCS9	54 @ MCS9	28,9 @ MCS9	60 @ MCS9
39 @ MCS10	81 @ MCS10	43,3 @ MCS10	90 @ MCS10
52 @ MCS11	108 @ MCS11	57,8 @ MCS11	120 @ MCS11
78 @ MCS12	162 @ MCS12	86,7 @ MCS12	180 @ MCS12
104 @ MCS13	216 @ MCS13	115,6 @ MCS13	240 @ MCS13
117 @ MCS14	243 @ MCS14	130 @ MCS14	270 @ MCS14
130 @ MCS15	270 @ MCS15	144,4 @ MCS15	300 @ MCS15
19,5 @ MCS16	40,5 @ MCS16	21,7 @ MCS16	45 @ MCS16
39 @ MCS17	81 @ MCS17	43,3 @ MCS17	90 @ MCS17
58,5 @ MCS18	121,5 @ MCS18	65 @ MCS18	135 @ MCS18
78 @ MCS19	162 @ MCS19	86,7 @ MCS19	180 @ MCS19
117 @ MCS20	243 @ MCS20	130 @ MCS20	270 @ MCS20
156 @ MCS21	324 @ MCS21	173,3 @ MCS21	360 @ MCS21
175.5 @ MCS22	364,5 @ MCS22	195 @ MCS22	405 @ MCS22
195 @ MCS23	405 @ MCS23	216,7 @ MCS23	450 @ MCS23
ПРИМЕЧАНИЕ: Индекс кодовой схемы модуляции (MCS): определяет количество пространственных потоков, модуляцию, скорость кодирования и скорость передачи данных. Защитный интервал (GI): период в наносекундах в течение которого происходит прослушивание радиоканалов пакетами.
Чувствительность приемника	802.11b (CCK) -97 дБм @ 1 Мб/с -92 дБм @ 2 Мб/с -92 дБм @ 5,5 Мб/с -89 дБм @ 11 Мб/с	802.11g (не HT20) -91 дБм @ 6 Мб/с -90 дБм @ 9 Мб/с -90 дБм @ 12 Мб/с -88 дБм @ 18 Мб/с -84 дБм @ 24 Мб/с -81 дБм @ 36 Мб/с -77 дБм @ 48 Мб/с -74 дБм @ 54 Мб/с
802.11n (HT20) -90 дБм @ MCS0/8/16 -90 дБм @ MCS1/9/17 -88 дБм @ MCS2/10/18 -82 дБм @ MCS3/11/19 -79 дБм @ MCS4/12/20 -75 дБм @ MCS5/13/21 -73 дБм @ MCS6/14/22 -72 дБм @ MCS7/15/23	802.11n (HT40) -86 дБм @ MCS0/8/16 -86 дБм @ MCS1/9/17 -84 дБм @ MCS2/10/18 -80 дБм @ MCS3/11/19 -77 дБм @ MCS4/12/20 -75 дБм @ MCS5/13/21 -70 дБм @ MCS6/14/22 -68 дБм @ MCS7/15/23

Таблица

<<<<<<<table ending>>>>>>>

<<<<<<<FAQ_end>>>>>>>

<<<<<<<FAQ_star>>>>>>>

AP7110SN-GN объединяет последнюю и широко используемую технологию WLAN для предоставления высокопроизводительных беспроводных услуг для предприятий среднего и большого масштаба с высокой плотностью пользователей. Устройство AP7110SN-GN может быть гибко развернуто в этих местах.

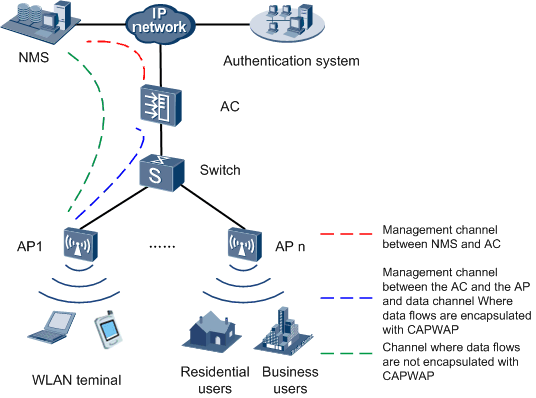

Схема организации сети для точки доступа с настройкой

В данной сети, AP7110SN-GN работает в качестве точки доступа, которая предоставляет только функции переадресации данных. AC отвечает за доступ пользователей, аутентификацию, управление точками доступа, a также конфигурирование протоколов безопасности, маршрутизацию и качество предоставляемых услуг.
