Схемы шим-контроллеров 1156еу2,3 (стр. 2 )

Наименование	Буквен.	Норма	Режим	Приме
параметра, единица измерения	обозначение	не менее	не более	измерения	чание
Коэффициент ослабления синфазных входн. напряжений, dB	Kcmr	75	-	1.5<Uсм<5.5B	4
Коэффициент влияния нестабильности источн. питания, dB	Ksvr	85	-	10 < Ucc < 30B	4
Выходной ток низкого уровня по выводу 3,мA	Iol3	1	-	U3 = 1B
Выходной ток высокого уровня по выводу 3,мA	Ioh3	-	-0.5	U3 = 4B
Выходное напряжение высокого уровня по выводу 3, B	Uoh3	4.0	-	I3 = -0.5мA
Выходное напряжение низкого уровня по выводу 3, B	Uol3	0	1.0	I3 = 1мA
Частота единичного усиления, MГц	f1	3	-	4
Скорость нарастания вых. напряжен, B/мкC	Suom(sr)	6	-	4

Схема отключения при пониженном напряжении питания

Напряжение срабатывания, B	Uitp	8.8	9.9
Напряжение гистерезиса, B	Uh	0.6	-

Схема плавного запуска

Ток заряда, мкA	Ich	-20	-3	U8 = 0.5B
Ток разряда, мA	Idch	1	-	U8 = 1B
Отношение длительности вых. Импульса к макс. Длительности выходного импульса, %	Npwm	40	60	U8=3.15B, U6=U7

ШИМ компаратор

Входной ток низкого уровня по выв. 7, мкA	Iil7	-5	-	U7 = 0B
Отношение макс. длительности вых. импульса к полупериоду, %	Nmax	85	-	5
Входное пороговое напряжение по выв. 3, B	Uit3	1.1	-	U7 = 0B
Время выключения по выводу 3, нсек	toff3	-	80	4

Продолжение табл. 1

Наименование	Буквен.	Норма	Режим	Приме
параметра, единица измерения	обозна чение	не менее	не более	измерения	чание

Компараторы ограничения тока и выключения схемы

Входной ток по выв. 9, мкA	Ii9	-10	10	0 < U9 < 4 B
Входное пороговое напряжение компаратора ограничения тока, B	Uitl9	0.9	1.1
Входное пороговое напряжение компаратора выключения, B	Uits9	1.25	1.55
Время выключения по выводу 9, нсек	toff9	-	80	4

Выходные драйверы

Выходное напряжение низкого уровня, B	Uol1 Uol2	-	0.4 2.2	Is = 20 мA Is = 200мА
Выходное напряжение высокого уровня, B	Uoh1 Uoh2	13.0 12.0	-	Is = -20 мA Is = -200мA
Ток утечки, мкA	Il	-	200	Us = 30B
Время нарастания и спада сигнала, нсек	tr, tf	-	60	Cl = 1н	4

Схема в целом

Ток потребления, мA	Icc	-	30	U1=U7=U9=0B U2=1B
Ток потребления в сост. "Выключено", мA	Iccz	-	2	Ucc=8B

Примечания:

1. Все напряжения даны относительно общего вывода.

2. Положительным считается ток, втекающий в схему.

3. Все параметры, если не оговорено особo, даны

  при R=3.65k, C=1н, Ucc=15B, -0<T<+70°C.

4. Допускается при приемке поставке параметры не измерять.

5. Для 1156ЕУ3 - “Отношение максимальной длительности

  выходного импульса  к периоду”.

Таблица 2.

Наименование параметра, еди-	Буквенное обозначен.	Предельно- допустимый режим	Предельный режим
ница измерения	не менее	не более	не менее	не более
Напряжение питания, В	Ucc	10	30	-0.3	31
Коммутируемое напряжение, B	Us	-	30	-	31
Коммутируемый ток, A -постоянный -импульсный (twh=0.5мксек)	Is	- -	0.5 1.5	- -	0.5 2.0
Напряжение на выводах 1, 2, 7, B	U1,U2,U7	-0.3	7.0	-0.3	7.0
Напряжение на выводах 8, 9, B	U8, U9	-0.3	6.0	-0.3	6.0
Ток по выводам 3, 4, 5, мA	I3,I4,I5	-	5	-	5
Ток по выводу 8, мA	I8	-	20	-	20
Рассеиваемая мощность до Tокр. среды=25°, Bт (прим.1)	Ptot	-	1	-	-
Температура перехода, °C	Tj	-	150	-	175

Примечания:

1. При температуре Токр. среды большей 25°С рассеиваемая мощность падает по линейному закону

Ptot = 1- (T - 25°C) / Rt ja,        где Rt ja = 125 °C/BT тепловое сопротивление кристалл - окружающая среда.

2. Время воздействия предельного режима не более 1мсек при скважности Q=100.

III. Компоненты функциональной схемы.

Источник опорного напряжения

Источник опорного напряжения (Рис. 3) номиналом 5.1В +/-1% состоит из термокомпенсированного опорного источника на ширине запрещенной зоны на 1.25В и усилителя DA1, обеспечивающего внешнюю нагрузку до 10мА (вывод 16). Делитель обратной связи R3-R4 позволяет получить требуемое выходное напряжение.

Рис. 3 Источник опорного напряжения.

ИОН имеет защиту от короткого замыкания на уровне около 30мА. От ИОН запитаны компараторы, внутренняя логика, источник смещения на 1.25В, ОУ и осциллятор.

Осциллятор

Задающий генератор - осциллятор рассчитан на работу на частотах до 1МГц, определяемых параметрами RC-цепи (выводы 5 и 6). При R=3,65кОм и С=1нФ частота генератора равна 400кГц +/- 10%. Мертвое время генератора, определяющее динамический диапазон контроллера, зависит от С и может достигать 100нс (        Рис. 4).

Задающий генератор обеспечивает:

формирование пилообразного напряжения; синхронизацию от внешнего сигнала; формирование тактовых импульсов на время спада пилы, обеспечивающих одновременное закрытие выходных ключей  для исключения сквозных токов; сброс ШИМ-защелки в исходное состояние.

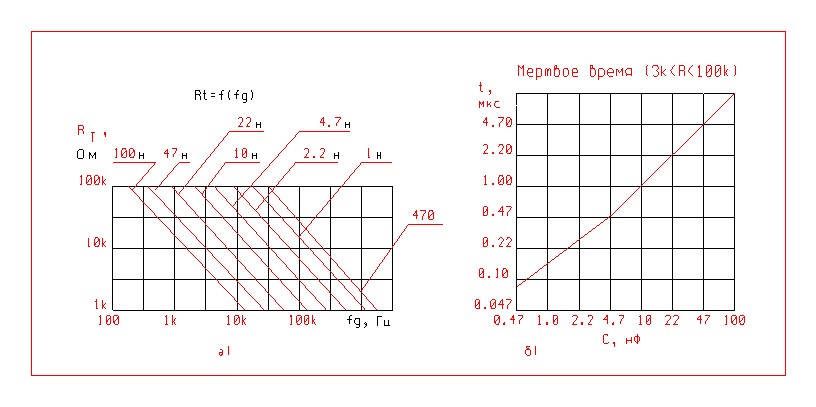

Рис. 4. Частота (а) и мертвое время (б) генератора.

Блок-схема задающего генератора приведена на Рис. 5. Генератор имеет вывод 5 для подключения времязадающего резистора R, определяющего ток заряда времязадающей емкости C (вывод 6). На выводе 5 поддерживается опорное напряжение 3В. Ток через резистор Ir=3/R отражается с коэффициентом передачи 1 на вывод 6(Ic=Ir), то есть является током заряда емкости C.

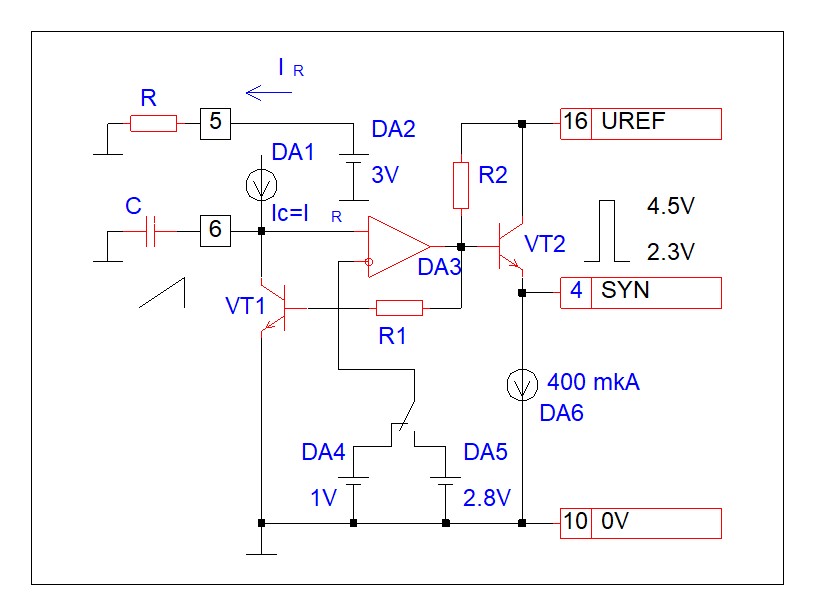

Рис. 5. Задающий генератор.

Генератор спроектирован на основе триггера Шмидта с гистерезисом 1.8В. Его выход через эмиттерный повторитель VT2 подключен к выводу 4, на котором формируются прямоугольные синхроимпульсы с уровнем единицы U1=Uref-Ud и нуля U0=2.3В. Синхроимпульсы единичного уровня сбрасывают ШИМ-защелку, тактируют фазорасщепитель и стробируют выходные ключи преобразователя, предотвращая сквозные токи. При нулевом уровне синхроимпульса включается один из драйверов, если не было запрета по другим цепям.
