Устройство для противонакипной обработки воды «МАУТ / ЖВ-065-Ви»

Устройство  для  противонакипной обработки  воды

«МАУТ / ЖВ-065-Ви»
ТУ  4932 – 001 – 25968286 - 2003

  Паспорт  №  0417

Руководство по эксплуатации



1. Назначение.

Устройство  «МАУТ/ЖВ–ххх–ВИ»  предназначено для:

обработки воды мощными магнитными полями специальной конфигурации, с целью отмыва старых и предотвращения новых отложений накипи на теплопроводящей поверхности теплообменника, котла, бойлера, тепловых сетей; снижения расхода химических реагентов до 35 %  применяемых при регенерации  фильтров; снижения интенсивности работы системы ХВО (химводообработки) ; снижения  топливных ресурсов (уголь, мазут, газ) до 30 %  ; увеличения КПД системы теплоснабжения (размыв 1 мм накипи увеличивает КПД системы отопления на 6%); снижения трудозатрат очистке труб теплообменников, котлов, насосов и т. д.; снижения коррозии  внутренних поверхностей труб тепловых сетей,  теплообменников, котлов, бойлеров  и т. д.; увеличения  длительности эксплуатации питательных линий котлов.

Устройство  «МАУТ/ЖВ–ххх–ВИ»  может  быть использовано в качестве:

альтернативы системы химической водоподготовки (ХВП) на котельных, где существует открытая система водоразбора из тепловых сетей; устройства обеспечивающего возможность удаления уже существующих отложений накипи; дополнительной  стадии обработки воды, в котельных оборудованных системой ХВП. Для уменьшения удельного расхода реагентов и стабильности работы системы ХВП; устройства обеспечивающего удаление и защиту от накипи в теплопотребляющих  установках приготавливающих воду на нужды ГВС ( горячего водоснабжения) ; устройства обеспечивающего удаление и защиту от накипи в компрессорных установках, различного охлаждающего оборудования ; дополнительного оборудования для снижения содержания железа в подпиточной воде открытых систем теплоснабжения ; дополнительного оборудования для активации процессов адсорбции ; дополнительного оборудования по влиянию на электрокинетический потенциал и агрегативную  устойчивость взвешенных частиц, благодаря  чему ускоряется их осаждение, т. е. данный процесс способствует удалению из жидкости разного рода взвесей.

Применение  магнитной  обработки  рекомендовано  в :

СниП II-35-76 -  «Котельные установки» - п.10.19, п.10.24 ; СП 41-101-95 -  «Проектирование тепловых пунктов» - п.5.6, п.5.8.

Устройство устанавливается таким образом, чтобы обработка всей сетевой и подпиточной воды, происходила через устройство.  Наличие фильтров,  шламоуловителей  перед  устройством  ОБЯЗАТЕЛЬНО.

Устройства изготовляются в климатическом исполнении УХЛ 2.1. по ГОСТ 15150. Эксплуатационный, температурный режим работы установлен при температуре окружающей среды от  минус 35 до плюс 40оС. По специальному заказу Заказчика,  возможно изготовление иного климатического исполнения устройств.

2.  Комплект поставки.

Наименование	Количество
Устройство «МАУТ /ЖВ – 065 – ВИ»	1
Паспорт ( руководство по эксплуатации )	1
Комплектовочная ведомость( при поставке в упаковке	1
Ящик упаковочный ( при поставке в упаковке)	1

3 .  Технические данные.

Выбор устройств  «МАУТ» проводится по таблице № 1 в зависимости от диаметра проходного сечения применяемых труб.

  Таблица № 1

Наименование параметра	Устройство  «МАУТ / ЖВ-ххх-ВК (Ц) (И) »
Диаметр (dУ) проходного сечения, мм	50	65	80	100	125	150	200	250	300	350
Пропускная способность, до м3/час	29	43	57	176	219	263	436	654	872	1344
Масса, кг	от  15до  50 кг	от 50 до 100 кг	от 100  до 120 кг	от 120  до 140 кг	от 140  до 180 кг
Напряженность магнитного поля в объеме магнитной системы (внутри  устройства),  не менее, Тл	0,3	0,3	0,3
Напряженность магнитного поля на поверхности  корпуса устройства, не более, Э	50	50	50
Рабочая температура,  Со	от 40 до 95	от 40 до 95	от 40 до 95
Рабочее давление, до,  МПа	1,6	1,6	1,6
Общая жесткость воды, до, мг – экв / л	20	20	20
Содержание железа в воде, до, мг / л	15	15	15
Указанная  пропускная  способность  устройства  «МАУТ»,  является оптимальной и  рассчитана для скорости  потока  жидкости,  через  магнитную систему, Vмс = 1-2 м/с

Пример записи продукции  в других документах и (или) при заказе:

Устройство «МАУТ/ЖВ–080–ВК(Ц)(И) », ТУ 4932-001-25968286-2003;  где МАУТ – магнитное антинакипное  устройство Томское,  ЖВ - жидкие вещества, 080 - диаметр проходного сечения ( Dy=80mm), В - внутреннее исполнение магнитной системы, К - область применения «для защиты  котлов, теплообменников, систем охлаждения машин и механизмов, повышенной  мощности и производительности», Ц - область применения – «для защиты бойлеров средней мощности. И - область применения «для защиты теплообменников малой мощности в  индивидуальных тепловых пунктах (ИТП)».

Модели  «МАУТ/ЖВ-ххх-ВК, либо - ВЦ»,либо ВИ» отличаются типами магнитных систем и их мощностью. Магнитные системы имеют индивидуальные отличия, связанные с параметрами эксплуатируемой системы.

4.  Конструкция  и  принцип работы устройства.

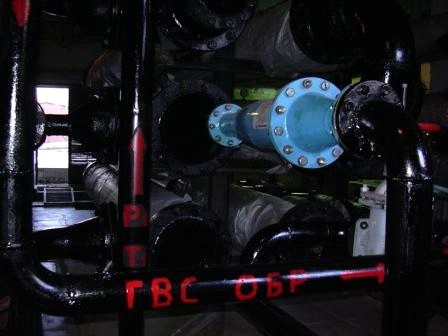

Устройство состоит из магнитной системы установленной внутри  металлического  корпуса, непосредственно корпуса, крышки корпуса, торцевых фланцев. Общий вид  устройства «МАУТ/ЖВ – ххх - ВК» приведен на рис.1.  Устройство «МАУТ» крепится на трубопроводе  с помощью фланцевых соединений, как в горизонтальном, так и в вертикальном положении. В специальной конструкции устройства «МАУТ» используются специально отобранные и протестированные  постоянные высокоэнергетические  магниты,  на основе соединения Nd-Fe-B.

В устройстве «МАУТ» ТУ-4932-001-25968286-2003, реализованы новейшие открытия  Томских ученых в области распространения магнитных полей и их воздействия на среду.  Это позволило создать принципиально новый тип магнитной системы, позволяющей на ином, более качественном  уровне,  эффективно обрабатывать воду магнитными полями.

Отличие устройства «МАУТ» от других устройств использующих постоянные кольцевые магниты – в оригинальной конструкции  магнитной системы, в которой используется сложное  взаимодействие, неоднородных,  поперечной и продольной направленности, магнитных полей.

После обработки устройством «МАУТ»  изменяются значения показателей качества воды  (увеличивается Ph; уменьшается содержание растворенного железа, марганца в воде;  уменьшается  жесткость воды).

Рисунок 1

Несущий корпус устройства; Крышка корпуса устройства; Торцевые фланцы для крепления устройства в трубопроводе; Торцевые фланцы для соединения корпуса и крышки устройства; Магнитная система устройства.

Общий принцип работы устройства «МАУТ»  заключается в том, что при пересечении водой магнитных силовых линий сконфигурированных особым образом, катионы солей жесткости выделяются не на поверхности нагрева, а в массе воды, за счет изменения  коллоидно-химического состояния,  её электропроводности.

В результате обработки, в  потоке воды образуются центры кристаллизации, так называемые  затравки. Это самопроизвольное выделение - один из эффективных способов предотвращения образования твердых отложений кальция и магния.

Образование твердой фазы  происходит на этой затравке благодаря электродинамической диссоциации молекул воды на катионы Н+ и анионы ОН - . ОН--ионы изменяют рН воды в сторону повышения ее щелочности, что приводит к смещению углекислотного равновесия воды от гидрокарбонат-иона (НСО3- ) к карбонат-иону (СО32- ), т. е. нарушается динамическое равновесие системы, которое может быть описано реакцией: 2НСО3- <=> СО32- + СО2 + Н2О. Карбонат-ион СО32- , вступая в реакцию с растворенным в воде ионом кальция Ca 2+ , образует карбонат кальция  CaСО3-  более мелкую и легкорастворимую фазу по сравнению с Са(НСО3)2- образуется так называемая кайма затравочных кристаллов.

Далее процесс интенсифицируется. На затравочных кристаллах образуются дополнительные места кристаллизации (сцепления) молекул солей кальция и магния.

Под воздействием магнитного поля в объёме перекачиваемой, через устройство «МАУТ», жидкости возникают центры кристаллизации солей жесткости внутри потока, а не на теплообменной поверхности. Образованные агрегатные структуры остаются во взвешенном мелкодисперсном состоянии и вымываются потоком воды.

Таким образом, растворенные минеральные соли, которые обычно при нагреве выпадают в форме твердых, нежелательных отложений (котельный камень,  жесткие осадки, накипь и т. д.), теперь выпадают в виде рыхлого шлама который выводится  через шламоуловители (грязевики), либо промывкой (продувкой) теплообменных поверхностей.

Метод магнитной обработки  эффективен, при обработке вод кальциевого-карбонатного класса, которые составляют около 80% вод всех водоемов нашей страны и охватывают примерно 85% ее территории.

5. Установка устройства.

5.1. При покупке устройства  проверьте:

комплектность поставки в соответствии с разделом 2 настоящего руководства (после продажи устройства претензии по механическим повреждениям и комплектности не принимаются); наличие штампа продавца и даты продажи в свидетельстве о продажи и в гарантийном талоне, дающее право на гарантийное обслуживание.

Помните, что при нарушении правил эксплуатации, нарушении целостности пломбы, утере гарантийного талона, серьезном нарушении внешнего вида магнитной системы, предприятие полностью снимает с себя гарантийные обязательства, действие гарантийного срока прекращается, бесплатный ремонт не производится, устройство возврату или замене не подлежит.

Внимание!  Перед установкой  устройства внимательно ознакомьтесь с настоящим руководством по эксплуатации. При отзывах о работе устройства или предъявлении претензии по качеству обязательно указывайте дату выпуска и заводской номер устройства.

КАТЕГОРИЧЕСКИ  ЗАПРЕЩЕНЫ  удары по корпусу  устройства  «МАУТ»  !!!  Устройство осторожно извлекают из тары ( при поставки в таре). При монтаже устройства не допускать его падения и  механических ударов по корпусу. Необходимо размещать устройство до защищаемого  устройства (теплообменник, водогрейный котел и т. д.). Подпиточный трубопровод должен быть подключен  до  устройства. В прямоточных системах обработке следует подвергать всю  воду, а в оборотных - всю подпиточную и всю циркулирующую в системе воду. Вода должна постоянно циркулировать в системе.  Устройство устанавливается  в трубопровод на фланцах, в положении ориентированном относительно потока воды соответствующей стрелкой (маркировка на корпусе устройства). Устройство  устанавливается  по байпасной схеме. Устройство устанавливается после промытого шламоуловителя (грязевика) .

6. Эксплуатация и техническое обслуживание устройства.

НЕОБХОДИМО СТРОГО СОБЛЮДАТЬ рабочий диапазон температуры рабочей среды (вода, растворы и т. д.), при эксплуатации устройства «МАУТ» (от +40Со до +95Со), возможно кратковременное повышение температуры до - max Т= +110Со. При нагреве воды более +120 Со, происходит разрушение магнитной системы (изменяются качественные характеристики  магнитов). Появление шламовых отложений на рабочих поверхностях котла (теплообменника) является прямым индикатором  неправильной настройки  режимов горения котла, температурных режимов эксплуатации устройства. Необходимо в ОБЯЗАТЕЛЬНОМ  порядке использовать активные и пассивные системы улавливания  шлама  (грязеуловители), если таких систем нет, то произойдет «забивание» теплообменных трубок,  каналов фрагментами  шламовых отложений. Через 10 дней после установки устройства, удаление шлама производить не реже одного раза в сутки. При  значительном снижении шлама в грязеуловителе, удаление шлама производить раз в 15 дней. Не реже одного раза в год, проводить профилактику. Для чего, корпус устройства разобрать, извлечь магнитную систему из корпуса (отметить расположение системы в корпусе, относительно направления потока воды). Очистить, деревянной лопаточкой, поверхность системы от грязи, ферромагнитных частиц, затем промыть поверхность системы напором  горячей воды. При обратной сборке  корпуса СОБЛЮДАТЬ порядок расположения  магнитной системы в корпусе (относительно потока воды ).

7.  Указания мер безопасности.

В связи с использованием в устройствах высокоэнергетических постоянных магнитов лицам имеющим электронные стимуляторы сердечной деятельности ЗАПРЕЩАЕТСЯ приближаться  ближе 2-х метров к  извлеченной  из  корпуса  магнитной  системы. Устройство, находящееся в эксплуатационном режиме, особых требований по безопасности  не имеет.

8. Свидетельство о приемке и продаже.

Устройство для противонакипной обработки воды:  МАУТ / ЖВ  -  065  -  ВИ

                                                                тип и  исполнение устройства

№  0417  соответствует  ТУ 4932-001-25968286-2003 и признано годным для  эксплуатации.

Дата выпуска:  2015 г.  Штамп ОТК  ________________________  ______.

Продан: .  «Экси-Кей»  ____ .

( наименование  предприятия - продавца )

Дата продажи:  ______________________  _____________________________.

  ( печать, подпись продавца  )

Гарантии изготовителя

Предприятие-изготовитель в течении 12 месяцев, со дня введения в эксплуатацию,  гарантирует соответствие,  устройства для противонакипной  обработки воды «МАУТ / ЖВ - 080 - ВК» , зарегистрированным  ТУ 4932-001-25968286-2003.
Предприятие-изготовитель безвозмездно заменяет или ремонтирует вышедший из строя устройство при условии соблюдения правил покупки, эксплуатации, транспортирования и хранения в соответствии с настоящим руководством
Ремонт устройства выполняется с изъятием гарантийного талона.
При соблюдении всех правил эксплуатации, в соответствии с настоящим руководством, высокая эффективность работы устройств «МАУТ» (ТУ-4932-001-25968286-2003) сохраняется, не менее  7 ( семи ) лет, срок эксплуатации до 25 (двадцати пяти) лет, при снижении эффективности работы, не более чем, на  15 %.

#####################################################################################################################################################################

✉ 636071 Россия,  Томская обл., а    ☎ [phone],

E-mail: *****@***ru.

Т А Л О Н  № 1

  На гарантийное техническое обслуживание устройства

  МАУТ / ЖВ -  065  -  ВИ

                                                        тип  и  исполнение устройства

№ __ 0417_  Дата выпуска :  2015 г.  .

Изготовлен :  ____  «Экси-Кей»  .

.  636035 Томская  обл., ЗАТО Северск, А  .

  ( наименование, адрес, штамп продавца )

  ___________________                                         ___________________________

        ( дата )                                         ( печать, подпись производителя )

Выполнены следующие работы :  ______________________________________________________

___________________________________________________________________________________

___________________________________________________________________________________

___________________________________________________________________________________

___________________________________________________________________________________

___________________________________________________________________________________

___________________________________________________________________________________

________________  _____________  /__________________________ /

  ( дата )  ( подпись )  ( Ф. И.О. исполнителя )

___________________________________________________________________________________

( наименование, штамп ремонтного предприятия )

___________________________________________________________________________________

( адрес )

  Подпись руководителя предприятия :

  ________________  _____________  /_______________________ /

  ( дата )  ( подпись )  ( Ф. И.О. )

  м. п.
