РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

2508581

(13)

C1

(51) МПК

H01R13/44 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.05.2014 - действует
Пошлина:

(21), (22) Заявка: 2012130710/07, 18.07.2012

(24) Дата начала отсчета срока действия патента:
18.07.2012

Приоритет(ы):

(22) Дата подачи заявки: 18.07.2012

(45) Опубликовано: 27.02.2014

(56) Список документов, цитированных в отчете о
поиске: SU 1282244 A1, 07.01.1987. RU 2125329 C1, 20.01.1999. US 2010/0159722 A1, 24.01.2010. US 7775813 B1, 17.08.2010.

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", начальнику ОПИНТИ

(72) Автор(ы):
(RU),
(RU),
(RU),
(RU)

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU),
Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)

(54) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ

(57) Реферат:

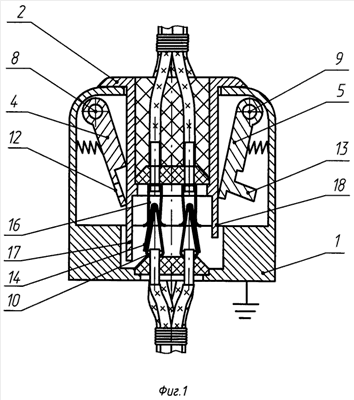

Изобретение относится к защитным устройствам электрических соединителей и может быть использовано для подсоединения к электросети радиотехнических и электрических аппаратов и приборов. Электрический соединитель состоит из вилки с корпусом и контактами и розетки, содержащей корпус и контакты, закрытые запирающим механизмом в разомкнутом состоянии соединителя. Запирающий механизм содержит, по крайней мере, одну пару подпружиненных пластин с замковыми элементами. Пластины установлены по очередности открывания так, что каждая последующая, по крайней мере, частично перекрывает предыдущую, и связаны между собой посредством замковых элементов, выполненных в виде пазов на всех пластинах, кроме последней по очередности открывания, и в виде выступов - начиная со второй. Корпус вилки снабжен разновысокими выступами, выполненными с возможностью взаимодействия в заданной последовательности с соответствующими пластинами. При этом количество выступов на корпусе вилки равно количеству пластин, установленных с возможностью вращения в направлении, совпадающем с направлением ввода вилки в розетку. Контакты розетки снабжены токопроводящими упругими элементами, выполненными с возможностью заземления в разомкнутом состоянии соединителя и снятия заземления в замкнутом. Технический результат - повышение степени защиты контактов розетки и безопасности при одновременном уменьшении усилия стыковки, а также упрощение конструкции и повышение надежности работы соединителя. 1 з. п. ф-лы, 7 ил.

Изобретение относится к защитным устройствам электрических соединителей и может быть использовано для подсоединения к электросети радиотехнических и электрических аппаратов и приборов.
