Душевая кабина с паром GUCI-862

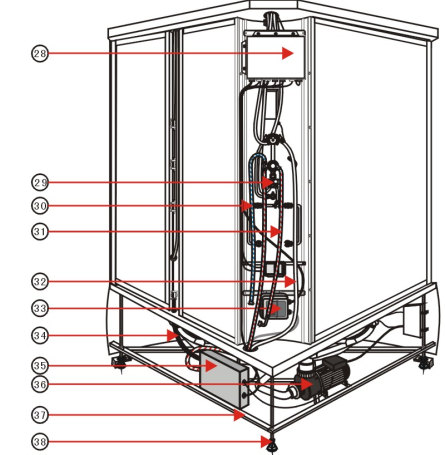

№ | Деталь | Кол-во | № | Деталь | Кол-во | № | Деталь | Кол-во |
1 | №39 верхняя душевая лейка | 1 | 14 | Регулируемая форсунка | 1 | 27 | Фартук | 1 |
2 | Динамик | 1 | 15 | Крыша | 1 | 28 | Основной блок ЭБУ | 1 |
3 | Задняя правая боковая неподвижная стеклянная панель | 1 | 16 | №45 рельса | 1 | 29 | Электромагнитный клапан | 1 |
4 | № 000 правый профиль | 1 | 17 | Вентилятор | 1 | 30 | Плетеный шланг из нержавеющей стали для холодной воды | 1 |
5 | Полка | 1 | 18 | №41 потолочный душ | 1 | 31 | Плетеный шланг из нержавеющей стали для горячей воды | 1 |
6 | Т-формообразный однопозиционный смеситель №11С | 1 | 19 | F16 III панель управления для ЭБУ | 1 | 32 | Аримрованый белый ПВХ шланг | 1 |
7 | 1 | 20 | Левая боковая неподвижная панель | 1 | 33 | Предохранитель | 1 | |
8 | Душевой шланг | 1 | 21 | №2 дверная ручка | 1 | 34 | Трубка с двойными стенками | 1 |
9 | Фронтальная правая боковая панель панель | 1 | 22 | Дугообразная подвижная дверь | 2 | 35 | Парогенератор | 1 |

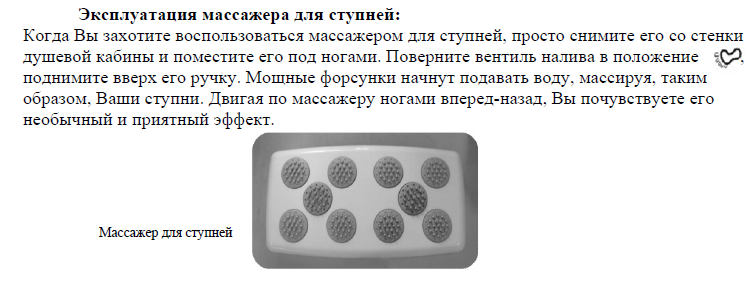

10 | Массажер для стоп III | 1 | 23 | Дугообразная неподвижная панель | 2 | 36 | Аеромассаж | 1 |
11 | Стакан дли фитокосметики | 1 | 24 | № 000 душевая колонна | 1 | 37 | Белый металлический каркас | 1 |
12 | Ручка | 2 | 25 | Подушка | 2 | 38 | Резьбовая шпилька регулируемых ножек | 4 |
13 | №2 форсунка | 7 | 26 | Ванна | 1 |

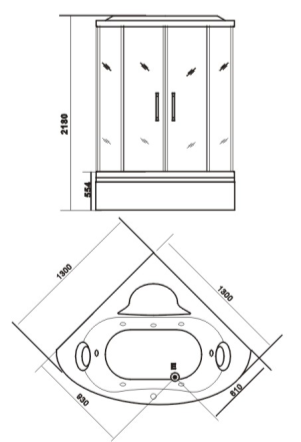

Схема:
Соединение воды и электричества:

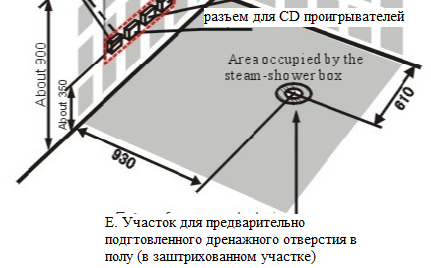

Место, занимаемое кабиной с функцией пара
Примечание: после установки убедитесь, что трубы не протекают, и соединения труб не повреждены. Розетки питания и трубы должны быть размещены, как показано на рисунке.

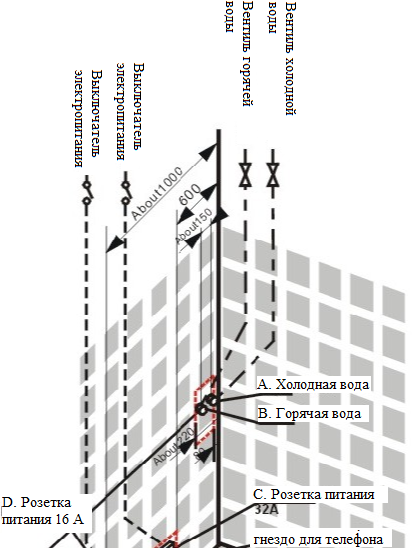

Схема подведения воды
Примечание: все соединения труб должны быть оснащены уплотнительными кольцами.

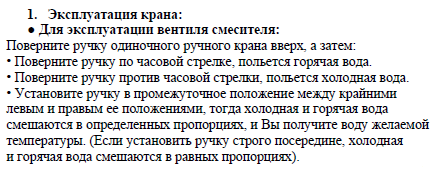

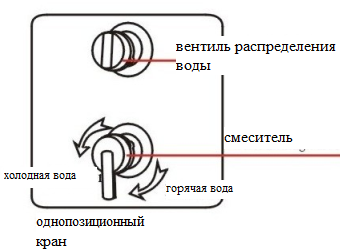

Использование ванны и однопозиционного смесителя

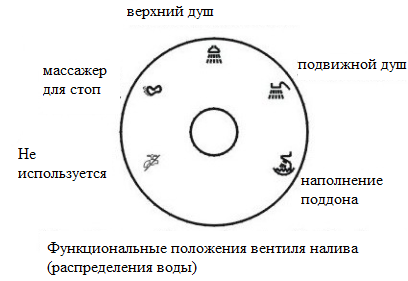

2. вентиль распределения воды
•Поверните ручное колесико вентиля распределения воды в положение выбранной Вами
функции, поднимите вверх ручку вентиля смесителя, таким образом, Вы установите
соответствующий тип налива.
• Для пользования верхней душевой лейкой: Поверните колесико вентиля распределения
воды в положение
, поднимите вверх ручку вентиля смесителя, и Вы сможете
пользоваться верхней лейкой душа. → Опустите ручку вентиля смесителя вниз для
выключения воды из верхней лейки душа.
• Для пользования ручной душевой лейкой: Поверните колесико вентиля распределения
воды в положение
, поднимите вверх ручку одиночного ручного крана, и Вы сможете
пользоваться ручной душевой лейкой. → Опустите ручку вентиля смесителя вниз для
выключения воды из ручной душевой лейкой.
• Для пользования вентилем распределения воды: Поверните колесико вентиля распределения
воды в положение
поднимите вверх ручку вентиля смесителя, нажмите кнопку
на панели управления, и форсунки начнут работать, подавая массажные струи воды.
• Для наполнения поддона кабины: Установите вентиль распределения воды в положение
, вода начнет поступать в поддон кабины. → Опустите ручку вентиля смесителя вниз
для выключения воды и остановки налива поддона.
Меняя направление работы форсунок (рис. 1), вы можете добиться оптимального эффекта от процедуры.
| Если в сливное отверстие попали посторонние предметы, открутите винт и выньте и помойте сетку.
Рис. 2 сетка | Регулируемые форсунки
Рис. 3 регулировка мощности и направление гидромассажных форсунок |
Рис. 4 крышка дренажа |

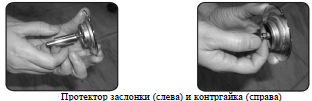

Если отверстие для слива пропускает воду, поверните ручку слива по часовой стрелке и снимите заслонку. Поверните протектор заслонки, таким образом, чтобы уменьшить ее выступ, тогда заслонка будет плотно прилегать к верхнему вентилю ванны (поддона). Затяните контргайку.
| Откройте контейнер, поместите в него лекарственные растения или их экстракты. Теперь, после включения системы выработки и подачи пара, целебные запахи и ароматы вместе с ним начнут поступать в кабину.
|
