Новый симулятор ЧПУ-обработки в Creo.
Средства автоматизации механообработки от PTC пополнились новым инструментом - начиная с релиза M210 в Creo 2.0 и релиза M090 в Creo 3.0 пользователь получает новый симулятор ЧПУ-обработки.

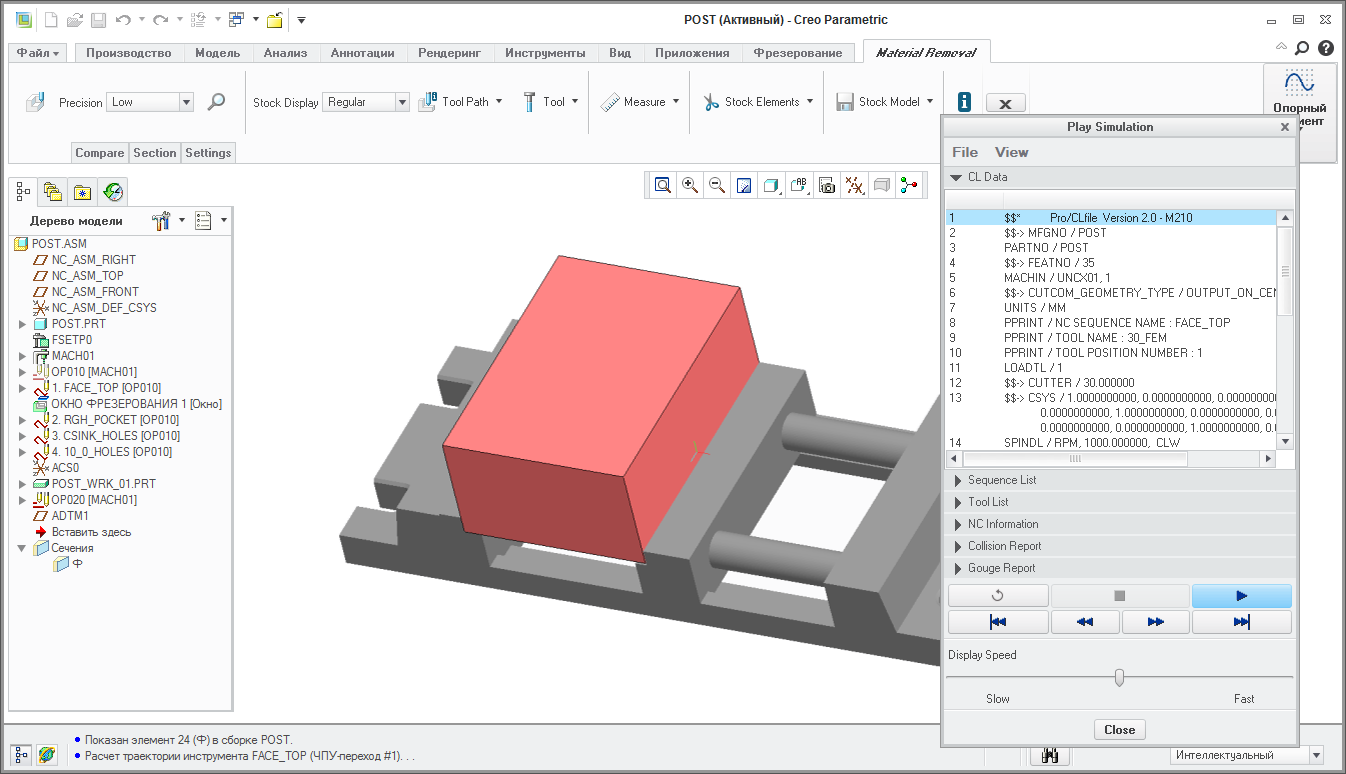

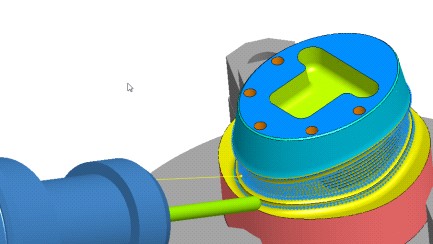

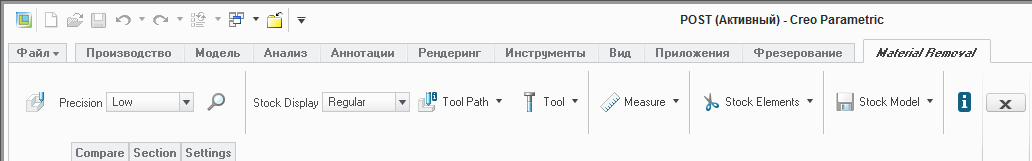

Новый интерфейс симуляции удаления материала представляет из себя интегрированную в Creo среду, в которой пользователь может просматривать удаление материала с заготовки. В процессе симуляции можно анализировать положение инструмента, проверять зарезы и оставшийся материал.
Имеется возможность сохранять обработанные заготовки для использования их в последующих симуляциях или передавать их в модель обработки.
Возможности симулятора:
- Проверка зарезов и оставшегося материала с выделением зон разными цветами; Создание сечений; Задание качества заготовки; Отображение траектории инструмента; Отслеживание обработанных поверхностей заготовки по уникальному цвету для каждого перехода или инструмента; Несколько вариантов отображения режущего инструмента; Проверка столкновений режущего инструмента с приспособлением; Проверка столкновений оправки инструмента с заготовкой; Обработка заготовки на холостом ходу.
