  5.3 Установка, монтаж котла и системы отопления, в том числе и дымовоздушного блока в соответствии с таблицей 2, должны выполняться по проектам, разработанному проектной организацией и согласованному с местной службой газового хозяйства.

  5.4 При установке котла патрубок отвода продуктов сгорания 6, в

соответствии с рисунком 1, установить на уплотнительный шнур, обеспес-

чив таким образом герметичное соединение патрубка с котлом.

  5.5 Проверка и наблюдение за системой водяного отопления, состоянием вентиляционных каналов возлагается на владельца котла. Работы, связанные с техническим обслуживанием и ремонтом котла, в том числе чисткой дымовоздушного блока, конвективных каналов и т. д. производится работниками специализированных организация по правилам и нормам, изложенным в 5.2 настоящего руководства.

  5.6  Перед эксплуатацией котла необходимо внимательно ознакомиться

с правилами и рекомендациями, изложенными в настоящем руководстве по эксплуатации.

  ОТВЕТСТВЕННОСТЬ ЗА НЕВЫПОЛНЕНИЕ ТРЕБОВАНИЙ

  РУКОВОДСТВА ВОЗЛАГАЕТСЯ НА ВЛАДЕЛЬЦА КОТЛА.

                5.7 При монтаже и обслуживании котла необходимо соблюдать ниже-

  следующие меры безопасности.

                5.7.1 В системе отопления обязательно наличие расширительного бака

закрытого или открытого типа. В системах отопления открытого типа расширительный бак 3(9), в соответствии с (рис 3 (3а)), должен быть размещён в наивысшей точке системы и установлен в отопительном помещении. При  установке расширительного бака в помещении, которое не отапливается, его

необходимо утеплить, чтобы избежать замерзания. Ёмкость расширительного

бака должна быть не менее 12 л.

                Установка на главной стойке (между котлом и баком) запорно-регули-рующей арматуры запрещается.

  5.7.2 ЗАПРЕЩАЕТСЯ устанавливать котёл непосредственно на пожар  но-опасные конструкции. Под котёл необходимо положить стальной лист по базальтовому картону или  войлоку, смоченному в глиняном растворе.

                5.7.3 Помещение, в котором устанавливается котёл, должно иметь
вентиляцию.

                5.7.4 При эксплуатации системы отопления необходимо следить за наличием воды в расширительном баке открытого типа. Чтобы исключить возможность прекращения циркуляции воды и перегрева котла, не допускается работа системы отопления, частично заполненной водой. Подпитку системы необходимо проводить регулярно, желательно дистиллированной или дождевой водой. Периодичность подпитки устанавливается по опыту эксплуатации.

                5.7.5 При розжиге котла в холодный период необходимо довести температуру горячей воды до 600С, убедиться в наличии циркуляции в системе отопления. Только после этого продолжить разогрев системы до необходимой температуры.



5.8  Размещение дымовоздушного блока

  Таблица 2

Место размещения	Наименьшие расстояния к прибору с естественной тягой, м
Тепловая нагрузка, кВт
До 7,5	7,5-30,0
Под приточным вентиляционным отверстием   Рядом с вентиляционным отверстием   Под окном   Рядом с окном   Над вентиляционным отверстием, окном   Над уровнем земли, поверхностью для прохода   Под частями дома, выступающими более чем на 0,4 м   Под частями дома, выступающими менее чем на 0,4 м   Под другими отводами   Рядом с другими отводами	2,5 0,6 0,25 0,25 0,25 0,5 2,0 0,3 2,5 1,5	2,5 1,5 - 0,5 0,25 2,2 3,0 1,5 2,5 1,5

Рисунок 1 – Котёл отопительный газовый Ж7-КС-ГВС

  (для котла КС-ГС-ДS поз. 11отсутствует)

1 – топка; 2 – конвективные каналы; 3 – блок основной горелки; 4 – дно; 5 – дымовая камера;  6 – патрубок отвода продуктов сгорания; 7 – кожух; 8 – патрубок подачи воздуха; 9 – инжектор; 10 – запальная горелка; 11 – змеевик; 12 - монтажная скоба для крепления на стену.

.

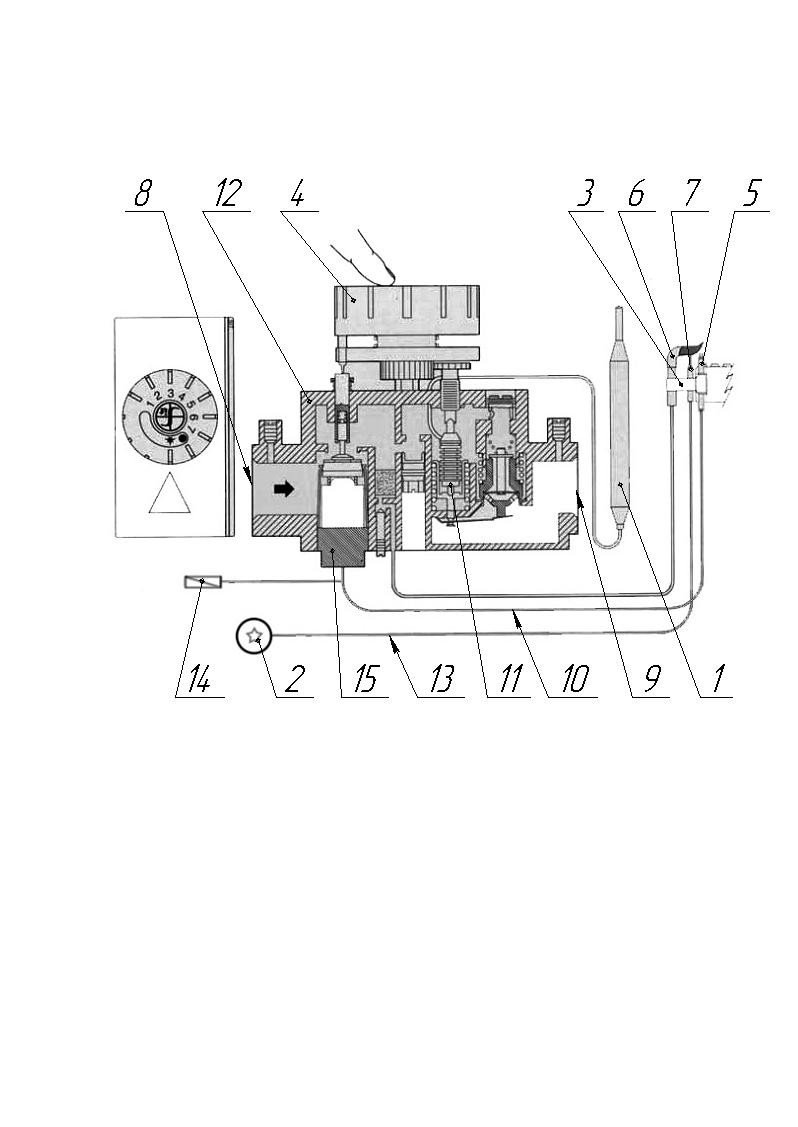

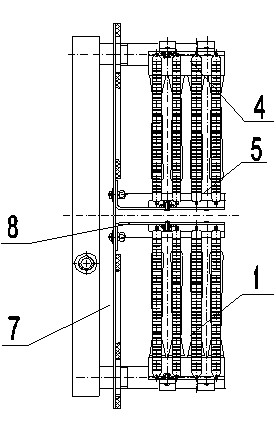

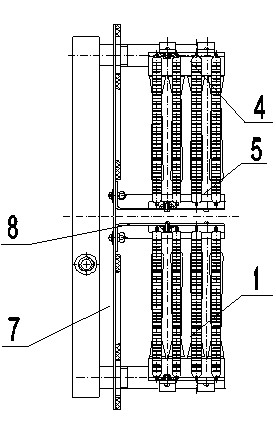

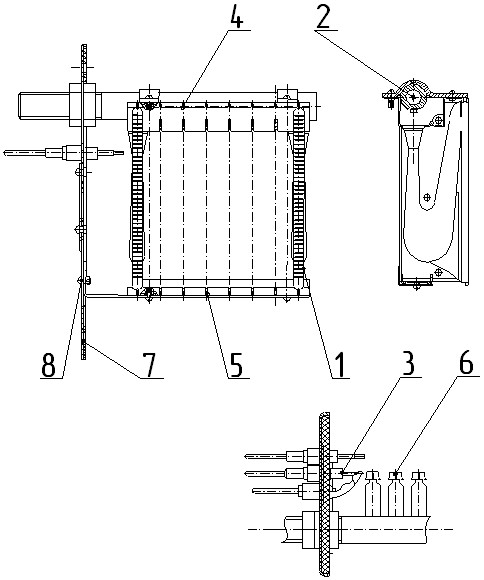

Рисунок 4 – Блок управления.

1 – баллон термостата; 2 – пьезозапальная горелка; 3 – кронштейн; 4 – ручка регулятора блока управления; 5 – элемент термопары SIT; 6 – запальная горелка; 7 – электрод запальной горелки; 8 – входное отверстие клапана;

9 – выходное отверстие клапана; 10 – термопара SIT; 11 – моделирующий термостат; 12 – газовый клапан; 13 – кабель электрода; 14 – датчик тяги; 15 – магнитный блок.





Рисунок 5 – Установка газовоздушного блока

патрубок, 2 – колпак

  * размер при установки на пол.

6  Рекомендации по установке котла

                6.1 Установка, монтаж, наладка котла и системы отопления должны выполняться в соответствии с проектом, разработанным аккредитованной организацией и согласованным с газовым хозяйством, а также настоящим руководством по эксплуатации.

        6.2 Выбор места для установки котла осуществляется в соответствии с

требованиями мер безопасности, изложенных в разделе 5 настоящего руководства по эксплуатации.

6.3 Котел предназначен для установки на полу или на стену помещения.

Последовательность монтажа котла с отводом продуктов сгорания через внешнюю стену в соответствии с (рис 1):

- пробить отверстие в стене под дымовоздушный блок;

- котел установить так, как показано на (рис 5), установить в пробитое отверстие в стене дымовоздушный блок (позиция 1) и загерметизировать щели между блоком и стеной глиняным раствором. Газовоздушный блок 1 обрезать так, чтобы нижняя часть дымохода выступала не более чем на 20мм, сохранив при этом вылет верхней части газовоздушного блока. Установить на блок  инжектор 2 в соответствии с рисунком 5.

- разместить на полу термостойкий лист, на котором устанавливается котёл (при напольном размещении котла);

- соединить котёл с дымовоздушным блоком;

- присоединить к котлу газопровод.

6.4 Котёл с дымовоздушным блоком соединяется при помощи фланца.

Для возможного демонтажа размер отверстия в стене должен быть немного больше, чем размеры газовоздушного блока.

  6.5 Принципиальная схема подключения котла КС-ГВ(ГВС) к системе отопления с естественной циркуляцией теплоносителя приведена на (рис 3) (с принудительной циркуляцией воды – на  (рис 3а)).

6.6 Для увеличения циркуляционного давления воды в системе отопления, работающего с естественной циркуляцией, необходимо (по возможности)

уровень центра топки котла расположить ниже уровня центра отопительных

приборов.

  6.7 Подающий 4 и обратный 12 трубопроводы, в соответствии с (рис 3) (для котла Ж7-КС-ГС позиции 16 и 17, в соответствии с (рис 3а)),

прокладывают с наклоном в направлении движения воды в трубопроводе, что

обеспечивает свободный выход воздуха из системы отопления через расшири-

тельный бак и вытекание воды через вентиль 8 (для котла Ж7-КС-ГС позиция

12), расположенный в нижней точке системы, для слива воды из системы отопления.

  7  Введение котла в эксплуатацию

  7.1 Введение в эксплуатацию котла с наладкой горелок, элементов автоматики и проверкой герметичности газовых линий выполняется местными  службами газового хозяйства в соответствии с требованиями мер безопасности,  изложенными в разделе 5 настоящего руководства с обязательным заполнением  контрольного талона на установку.

8 Техническое обслуживание

8.1  Наполнение системы отопления водой из водопровода необходимо выполнять при помощи вентиля 13, в соответствии с (рис 3 и 3а), до её появления из переливной линии расширительного бака. Слив воды из системы выполняется через сливной вентиль 8 (12), установленный в нижней точке системы отопления.

8.2 При эксплуатации системы отопления уровень воды в расширительном баке не должен опускаться ниже одной четвертой части номинальной  вместимости его ёмкости, для чего необходимо периодически пополнять систему водой.

Если уровень воды недостаточный, прекращается циркуляция воды в  системе.
