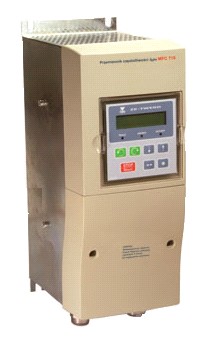

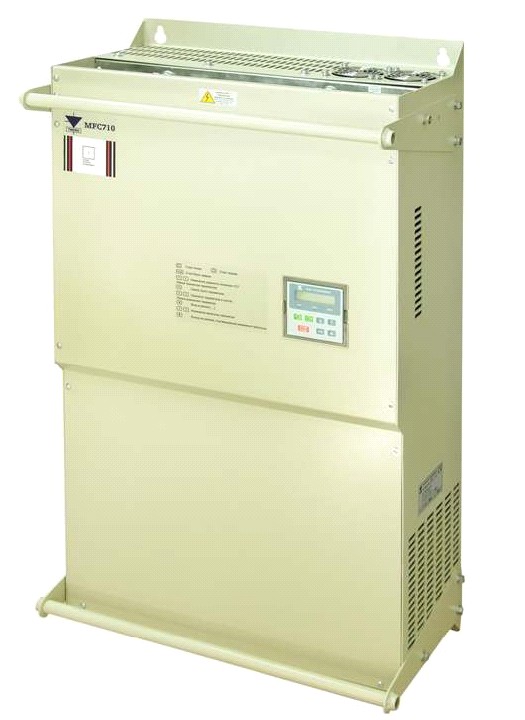

типа MFC710 1,1 – 315 кВт

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ

типа MFC710 1,1 – 315 кВт

1. Выход 0 – 400 Гц, 3 x 380 В

2. Режим работы:

‐ скалярное управление U/f линейное / квадратичное

‐ векторное управление без датчика

‐ векторное управление с датчиком положения ротора

3. Выносная (съемная) панель управления и индикации

(возможность замены на панель из светодиодов)

4. Режим самоопределения параметров двигателя

5. Возможность торможения постоянным током

6. Функция самоподхват двигателя – 4 режима

7. Встроенная модель термической защиты двигателя

8. Запоминание настроек для 4‐рех разных двигателей

9. Возможность управления и связи через RS 232,

RS 485 (Modbus)

10. Встроенный ПИД регулятор

11 Встроенная система управления группой насосов

12. Встроенный калькулятор намотки (обеспечивает натяжение с постоянным усилием, независимо от изменения диаметра вала)

13. Программируемые постоянные скорости

14. Возможность подключения энкодера

15. Устранение резонансных частот

16. Блокирование клавиатуры кодом доступа

17. Программируемые входы и выходы

18. Встроенная система управления PLC

19. Возможность работы с изменением момента

20. Готовые наборы заводских параметров

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MFC‐710

Тип ПЧ

Общепромышленное

использование

Насосы и вентиляторы

Ток перегрузки

60с каждые

10 мин.

Габаритные

размеры,

Ш‐В‐Г

Мощность двигателя

Номинальный выходной ток

Мощность двигателя

Номинальный

выходной ток

кВт

А

кВт

А

А

мм

MFC710‐1.1

1.1

3,5

1.5

4.0

5,25

107х265х150

MFC710‐1.5

1.5

4.0

2.2

5.5

6,0

107х265х150

MFC710‐2.2

2.2

5.5

3.0

7.8

8,3

107х265х150

MFC710‐3.0

3.0

7.8

4.0

9,0

11,7

107х265х150

MFC710‐4.0

4.0

9,0

5.5

12

13,5

124х318х162

MFC710‐5.5

5.5

12

7.5

17

18

124х318х162

MFC710‐7.5

7.5

18

11

24

27

166х336х188

MFC710‐11

11

24

15

30

36

166х336х188

MFC710‐15

15

30

18

37

45

166х336х188

MFC710‐18.5

18,5

39

22

45

60

220x450x227

MFC710‐22

22

45

30

60

68

220x450x227

MFC710‐30

30

60

37

75

90

225x600x250

MFC710‐37

37

75

45

90

112

225x600x250

MFC710‐45

45

90

55

105

135

225x600x250

MFC710‐55

55

110

75

150

165

360x680x270

MFC710‐75

75

150

90

170

225

360x860x270

MFC710‐90

90

180

110

210

270

430x955x270

MFC710‐110

110

210

132

250

315

430x955x270

MFC710‐132

132

250

160

310

375

575х1020х290

MFC710‐160

160

310

180

385

465

575х1020х290

MFC710‐200

200

380

250

460

570

700х1410х430

MFC710‐250

250

460

315

570

690

700х1410х430

MFC710‐315

315

570

355

680

850

700х1410х430


Питание

Напряжение питания Uвх

400 В - 15% + 10% / 45….66 Гц

Частота питающего напряжения

45-66 Гц

Выход

Выходное напряжение

0 – 400 В

Выходная частота

0.0 - 400 Гц

Разделительная способность (точность) по частоте

0.01 Гц (вектор)

Система управления

Частота модуляции на стороне постоянного тока

2 ….15 кГц

Режим работы

- Скалярное управление

- U/f линейное

- Квадратичное

- Векторное управление без датчика

- Векторное управление с датчиком положения ротора

Задание скорости вращения

Аналоговые входы, панель управления, мотопотенциометр, ПИД-регулятор, блок связи RS232 или RS485 и другие возможности.

Управляющие

входы / выходы

Аналоговые входы

Три входа:

ВхA0: режим напряжения 0(2) ... 10В, Rн≥ 200кОм;

ВхA1, ВхA2: режим напряжения 0(2) ... 10В, Rн100кОм; режим тока 0(4)...20мА, Rн= 250 Ом, ≥

Режим работы и полярность выбираются с помощью параметров и переключателей.

Точность 0,5% полного диапазона.

Цифровые входы

6 разделенных цифровых входов 0/(15...24)В. Rн3кОм ≥

Аналоговые выходы

2 выхода 0(2)...10В / 0(4)...20мA – изменение конфигурации с помощью параметров и переключателей, точность 0,5%

Цифровые выходы

3 реле K1, K2 и K3 – нагрузочная способность: 250В/1A AC, 30В/1A DC,

1 выход с открытым коллектором 100мA/24В. Полностью программируемый источник сигнала
