Система радиоканального управления

ATS K 200

  Приемник принимает по радиоканалу сигналы от миниатюрных передатчиков, и выдает сигналы управления путем переключения контактов двух реле, расположенных на плате приёмника. Устройство  радиоканальное ATS K 200 предназначено для управления различными механизмами — электрическими воротами, замками, жалюзями, автоматическими шлагбаумами, осветительными приборами и т. п., а так же для использования в системах тревожной сигнализации.

В качестве передатчиков используются четырёхкнопочные радиобрелки со статическим кодом (постоянный код, 1024 комбинации).

Дальность передачи радиосигналов в условиях прямой видимости составляет для радиобрелков 20-100 м. На практике дальность передачи зависит от наличия препятствий распространению радиоволн, интенсивности радиопомех, напряжения питания батареи

передатчика.

Четыре режима работы:

    Режим тревожной сигнализации

В режиме тревожной сигнализации нажатие на любую из кнопок радио-брелка, отключение электропитания или срабатывание кнопки тампера приводит к тревожному событию.

    Режим коммутации.

В этом режиме каждое нажатие любой из кнопок радио-брелка включает или выключает реле соответствующего канала.

    Режим удержания.

Нажатие на одну из кнопок пульта приводит к включению реле данного канала, повторное нажатие кнопки — к отключению реле.

    Импульсный режим

Нажатие на одну из кнопок пульта включает реле данного канала на время одну секунду (1сек).

Технические характеристики:

НЕ нашли? Не то? Что вы ищете?

Количество комбинаций (8і)і

Напряжение питания, В 10-15

Потребляемый ток, мА 10/28

Количество пультов с разными кодами 165

Количество независимых каналов (реле) 1

Рабочая частота 315 МГц

Дальность действия на прямой видимости 20-100 м

Коммутационные параметры реле  125В/7А;  250В/5А;  14В/20А

Диапазон рабочих температур -20С + 50С

Размеры 80х40х20 мм

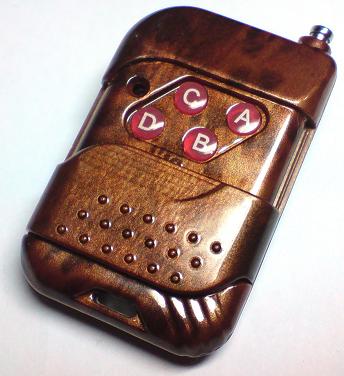

Брелок

Программирование Пульта-брелка

Присвоение индивидуального 8-разрядного кода производиться путём пайки перемычек между выводами 1-8 микросхемы пульта и шинами «1» и «0». Если перемычка замкнута между выводом микросхемы и шиной «1», то состояние вывода будет 1. Если к шине «0» то состояние 0. Если перемычка не замкнута  то состояние «х».

Таким образом код брелка можно определить таблицей


перемычка

1

2

3

4

5

6

7

8

Брелок №1

1

х

х

х

х

х

х

х

Брелок №2

1

0

0

0

0

0

0

0

Брелок №3

0

1

х

х

х

х

х

х

Брелок № «N»

х

х

х

х

х

х

х

1


ВНИМАНИЕ: перед началом программирования кода брелка необходимо удалить элемент питания.

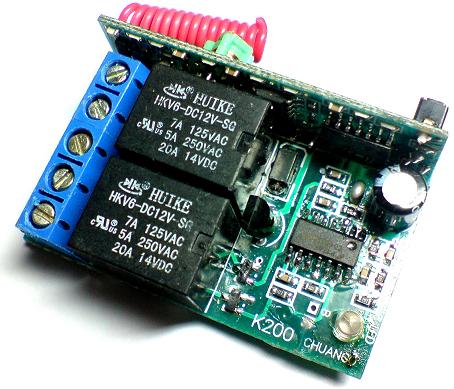

Приёмник

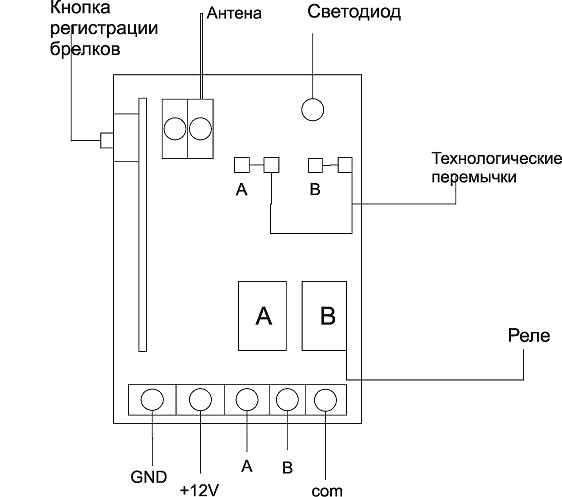

  На плате приёмника находятся технологические контакты «А» и «В», которые отвечают за режим работы соответствующих реле «А» и «В». В замкнутом состоянии этих контактов реле включаются одним нажатием на кнопки брелка на время 1,5-2,0 секунды. Затем отключаются. В разомкнутом состоянии технологических контактов реле включаются одним нажатием на кнопки брелка, а повторным нажатием на эти же кнопки — отключаются. Реле «А» соответствует кнопка «С» брелка, а реле «В» - кнопка «D».

Очистка памяти приёмника:

Для отчистки памяти приёмника необходимо нажать и удерживать кнопку «Регистрации брелков» на плате приёмника более 5 сек, до погасания красного светодиода.

Занесение брелка в память:

Кратковременно  нажать кнопку «Регистрации брелков», при этом загорится и потухнет красный светодиод, затем нажать и отпустить кнопку С или D пульта, для программирования следующего брелка  необходимо повторить  операцию.
