Функция указателей поворота и аварийной световой сигнализации

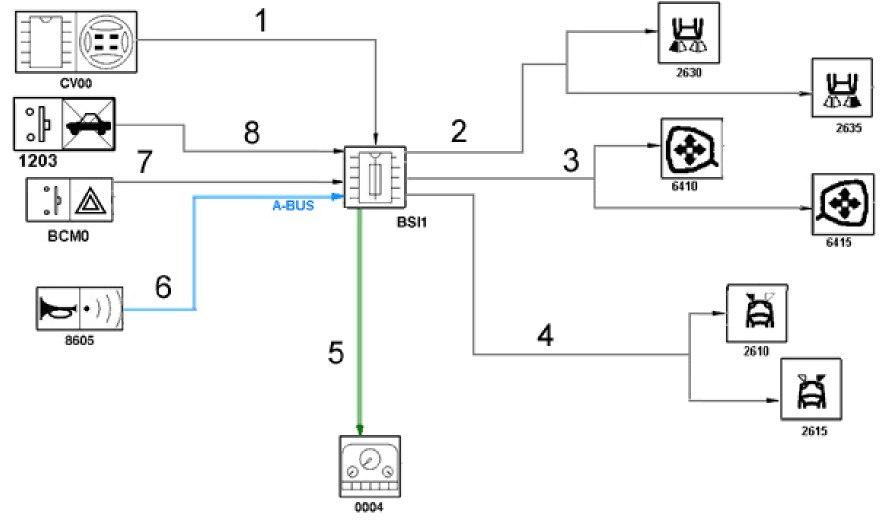

1.1. Блок-схема : Функция указателей поворота и аварийной световой сигнализации
Обозначения :
- Одинарная стрелка : Проводная связь Тройная стрелка : Мультиплексная связь
Элемент | Назначение | ||
BCM0 | Многофункциональный блок выключателей ( Выключатель фонарей аварийной сигнализации ) | ||
BSI1 | «интеллектуальный» коммутационный блок | ||
CV00 | Модуль коммутации под рулевым колесом | ||
1203 | Инерционный переключатель | ||
2610 | Левая фара | ||
2615 | Правая фара | ||
2630 | Rear LH lamps | ||
2635 | Задний правый фонарь | ||
6410 | LH direction indicator side repeater | ||
6415 | RH direction indicator side repeater | ||
8605 | Сирена противоугонного устройства | ||
Связи | |||
N° связи | Сигнал | Природа сигнала | Источник/приемник |
1 | Position - left or right - of direction indicator | Связь | CV00 / BSI1 |
2 | Control - right or left - of rear direction indicator lamps | Связь | BSI1 / 2635 |
BSI1 / 2630 | |||
3 | Control - right or left - of direction indicator repeaters | Связь | BSI1 / 6410 |
BSI1 / 6415 | |||
4 | Control - right or left - of front direction indicator lamps | Связь | BSI1 / 2610 |
BSI1 / 2615 | |||
5 | Request for lighting of the direction indicator warning lamps in the instrument panel | B-CAN | BSI1 / 0004 |
6 | Срабатывание сирены | A-BUS | 8605 / BSI1 |
7 | Приказ включить фонари аварийной сигнализации | Связь | 2300 / BSI1 |
8 | Triggering of the inertia switch ( Request for automatic lighting of hazard lamps ) | Связь | 1203 / BSI1 |
1.2. Функциональное описание : Система указателей поворота
Этап | Подробности |
А | Воздействие водителя на выключатель освещения : Position - left or right - of direction indicator |
B | Принятие и обработка сигнала положения рычага переключателя подрулевым коммутатором |
C | Request from the BSI1 for lighting of front and rear indicators and side repeaters |
Control of lighting of the direction indicators in the instrument panel by the BSI1 | |
Control of the buzzer by the switch module under the steering wheel |
ПРИМЕЧАНИЕ : При перегорании лампы в указателе поворотов остальные будут мигать с удвоенной частотой .
1.3. Функциональное описание : Функция «аварийная световая сигнализация»
Этап | Подробности |
А | Нажатие водителем на выключатель аварийной световой сигнализации |
B | Прием информации о состоянии контактора аварийной сигнализации блоком BSI1 |
C | Control of front and rear direction indicators and side repeaters by the BSI1 |
Control of the buzzer by the switch module under the steering wheel |
ПРИМЕЧАНИЕ : The automatic hazard lamps lighting function automatically signals the vehicle in the event of a collision.
1.4. Обнаружение перегоревшей лампы
The aim of this function is to double the illumination frequency of the indicators (left hand or right hand) if at least one faulty bulb is detected.
Обнаружение производится во время работы указателей поворота путем измерения потребляемого указателями поворота тока .
Если сила тока, потребляемого BSI1, ниже заданной силы тока, устройство работает нормально . В противном случае частота мигания лампочки удваивается .
2. Задние стояночные фонари

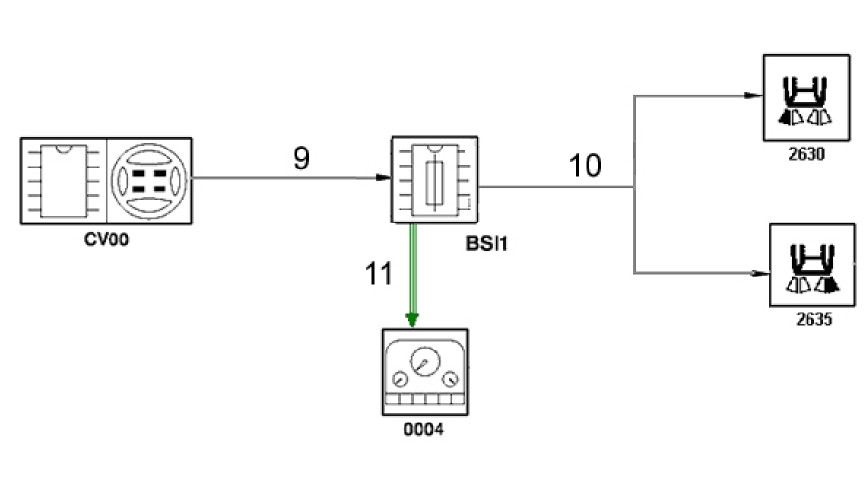

2.1. Блок-схема
Элемент | Назначение | ||
BSI1 | «интеллектуальный» коммутационный блок | ||
CV00 | Модуль коммутации под рулевым колесом | ||
0004 | Панель приборов | ||
2630 | Rear LH lamps | ||
2635 | Задний правый фонарь | ||
Связи | |||
N° связи | Сигнал | Природа сигнала | Источник/приемник |
9 | Положение выключателя приборов освещения | Связь | CV00 / BSI1 |
10 | Включение задних габаритных фонарей | Связь | BSI1 / 2630 |
BSI1 / 2635 | |||
11 | Control of the sidelamps warning lamps | B-CAN | BSI1 / 0004 |
2.2. Функциональное описание
Этап | Подробности |
А | Воздействие водителя на выключатель освещения : Положение «включены стояночные огни» |
B | Прием и фильтрация сигнала положения выключателя приборов освещения модулем коммутации под рулевым колесом |
Трансляция положения переключателя света в блок BSI1 | |
C | The BSI1 knows the status of the lamps |
The BSI1 commands the sidelamps | |
The BSI1 commands the lighting of the rear sidelamps warning lamps |
ПРИМЕЧАНИЕ : The sidelamps may be on if the ignition is in the PARK position.
3. Стоп-сигнал

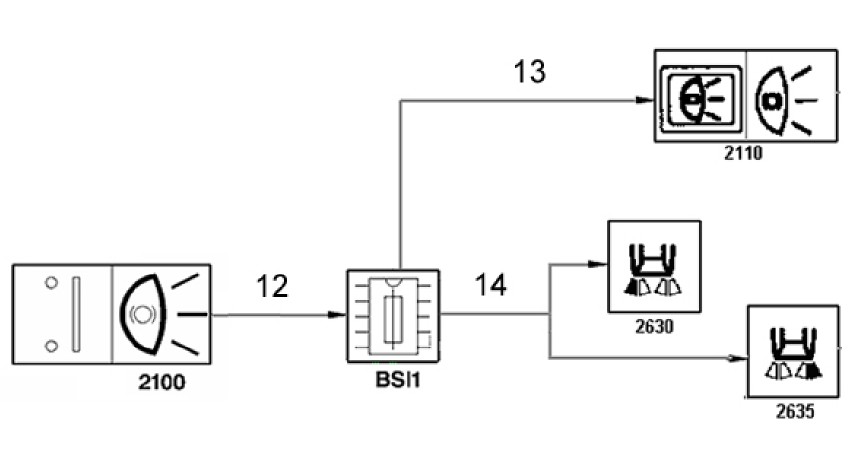

3.1. Блок-схема : Функция стоп-сигналы
Элемент | Назначение | ||
BSI1 | «интеллектуальный» коммутационный блок | ||
2100 | Концевой выключатель педали тормоза | ||
2110 | Дополнительный стоп-сигнал | ||
2630 | Rear LH lamp ( Левый стоп-сигнал ) | ||
2635 | Rear RH lamp ( Правый стоп-сигнал ) | ||
Связи | |||
N° связи | Сигнал | Природа сигнала | Источник/приемник |
12 | Состояние выключателя педали тормоза | Связь | 2100 / BSI1 |
13 | Управление стоп-сигналом | Связь | BSI1 / 2110 |
14 | Управление стоп-сигналом | Связь | BSI1 / 2630 |
BSI1 / 2635 |
3.2. Функциональное описание : Функция стоп-сигналы
Этап | Подробности |
А | Водитель нажимает на педаль тормоза и замыкает при этом цепь |
B | Включение стоп-сигналов происходит непосредственно через BSI1 |
4. Фонари заднего хода

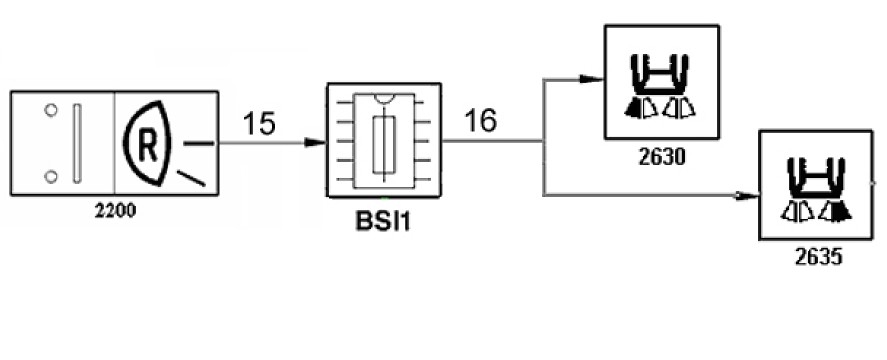

4.1. Блок-схема : «функция» фонари заднего хода
Одинарная стрелка : Проводная связь .
Элемент | Назначение | ||
BSI1 | «интеллектуальный» коммутационный блок | ||
2200 | Выключатель фонарей заднего хода | ||
2630 | Rear LH lamp | ||
2635 | Rear RH lamp | ||
Связи | |||
N° связи | Сигнал | Природа сигнала | Источник/приемник |
15 | Положение выключателя фонарей заднего хода | Связь | 2200 / BSI1 |
16 | Включение фонарей заднего хода | Связь | BSI1 / 2630 |
BSI1 / 2635 |
4.2. Функциональное описание : «функция» фонари заднего хода
Этап | Подробности |
А | Информация о включенной задней передаче |
B | Трансляция информации о включенной передаче заднего хода в блок BSI1 |
C | BSI1 включает фонари заднего хода |
5. Функция «задние противотуманные фонари»

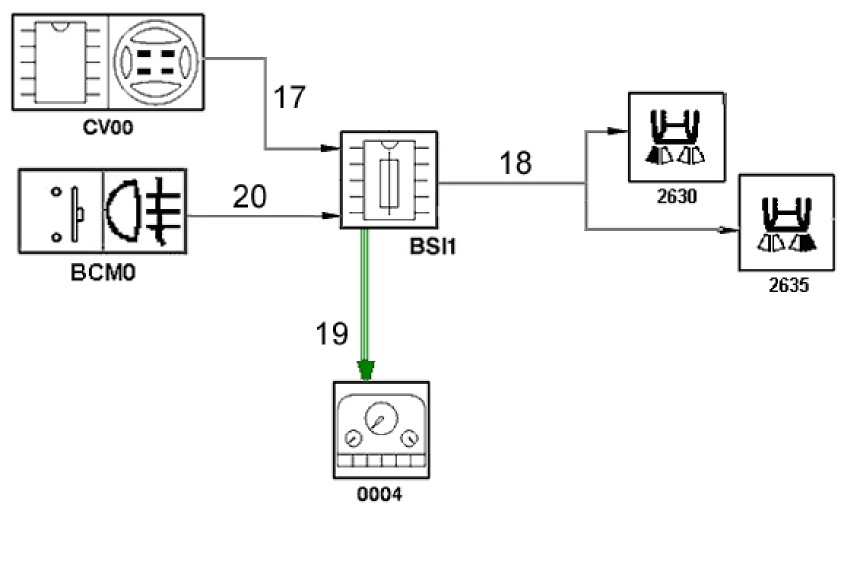

5.1. Блок-схема : Функция «задние противотуманные фонари»
Обозначения :
- Одинарная стрелка : Проводная связь Тройная стрелка : Мультиплексная связь
Элемент | Назначение | ||
BCM0 | Multifunction switch block | ||
BSI1 | «интеллектуальный» коммутационный блок | ||
CV00 | Модуль коммутации под рулевым колесом | ||
2630 | Передняя левая противотуманная фара | ||
2635 | Rear RH foglamp | ||
0004 | Панель приборов | ||
Связи | |||
N° связи | Сигнал | Природа сигнала | Источник/приемник |
17 | Position of the control stalk on the dipped beams position | Связь | CV00 / BSI1 |
18 | Команда включения задних противотуманных фонарей | Связь | BSI1 / 2630 |
BSI1 / 2635 | |||
19 | Включение контрольной лампы задних противотуманных фонарей | B-CAN | BSI1 / 0004 |
20 | Включение задних противотуманных фонарей | Связь | BCM0 / BSI1 |
5.2. Функциональное описание : Функция «задние противотуманные фонари»
Этап | Подробности |
А | Воздействие водителем на переключатель, управляющий задними противотуманными фарами |
B | Acquisition and filtering of the position of the sidelamps / dipped beams from tbe control stalk by the switch module under the steering wheel |
C | Управление задними противотуманными фарами, осуществляемое блоком BSI1 |
6. Предупреждающий звуковой сигнал

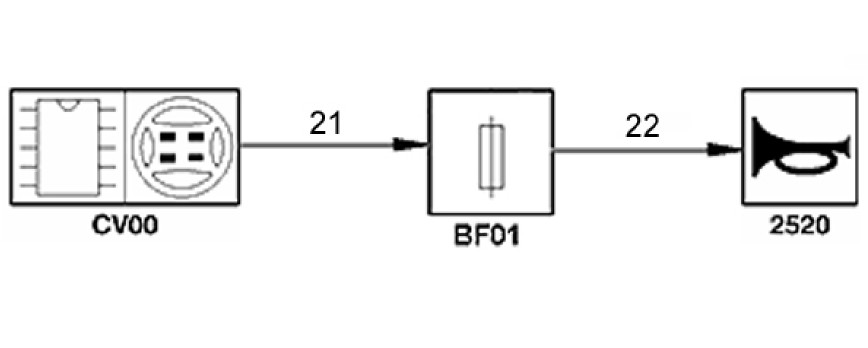

6.1. Блок-схема : Функция «звуковой сигнал»
Обозначения :
- Одинарная стрелка : Проводная связь Тройная стрелка : Мультиплексная связь
Элемент | Назначение | ||
BF01 | Блок предохранителей в моторном отсеке | ||
CV00 | Модуль коммутации под рулевым колесом | ||
2520 | Предупреждающий звуковой сигнал | ||
Связи | |||
N° связи | Сигнал | Природа сигнала | Источник/приемник |
21 | Включение реле выключателя звукового сигнала | Связь | CV00/BF01 |
22 | Выключатель звукового сигнала | Связь | BF01/2520 |
6.2. Функциональное описание : Функция «звуковой сигнал»
Этап | Подробности |
А | Нажатие водителем на выключатель звукового сигнала |
B | Принятие и обработка сигнала положения рычага переключателя подрулевым коммутатором |
Transmission of the status of the switch to the BFO1 | |
C | Включение реле выключателя звукового сигнала |
