WiFi модуль управления освещение 4k 4l
Версия прошивки Обычная
Модуль управления освещением позволяет управлять 4мя независимыми каналами с предельной нагрузкой до 100вт. Управлять можно с клавишного выключателя двух типов – с фиксацией (обычный настенный) и без фиксации (типа кнопка). Тип выключателя задается перемычками. Так же управлять можно по сети WiFi через GET запросы формата : http://IP_ADRES/gpio? st=1&pin=12 или с главной странице модуля. Управление выключателями и по сети WiFi независимое т. е включив лампу «выключателем» выключить ее можно дистанционно по WiFi и на оборот.
Для начала работы необходимо указать модулю название Вашей сети, пароль, IP_ADRES
для этого необходимо перевести модуль в режим “Safe mode|”

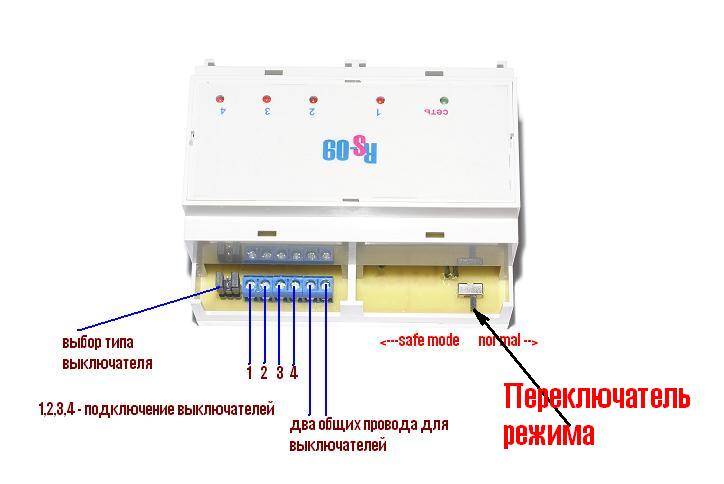

перевести переключатель в режим «Safe mode» подать питание 220в
на компьютере найти WiFi сеть «HomesSmart», подключиться к ней в строке браузера ввести http://192.168.4.1

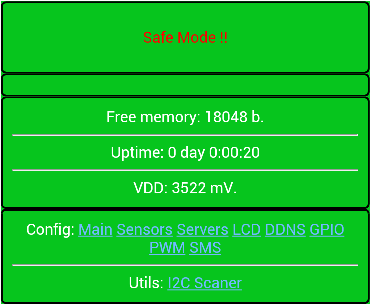

увидим главную страницу

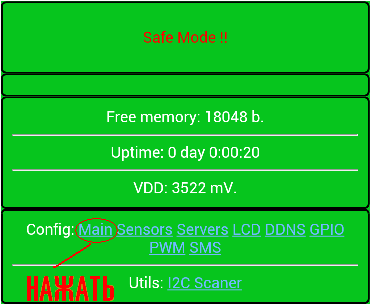

нажимаем «Main»

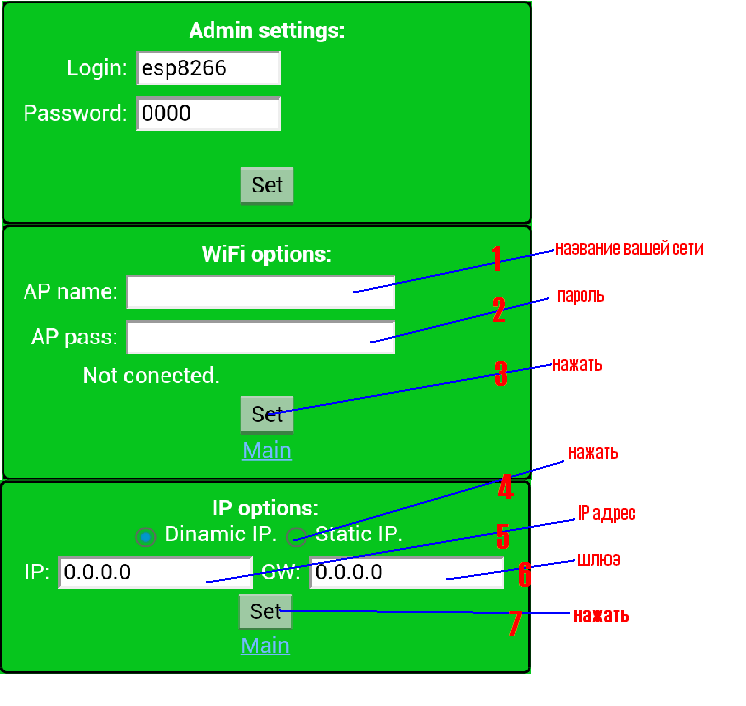

увидим страницу на которой вводим данные Вашей сети
после «7» шага можно отключить модуль от сети, перевести переключать в проложение «normal»

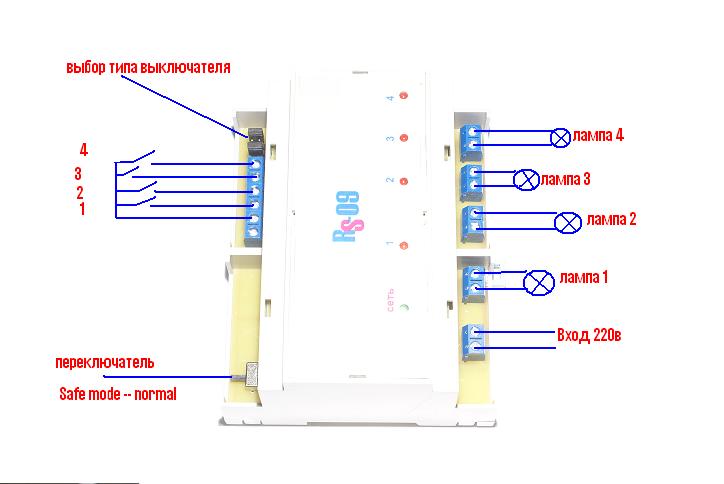

Подключить выключатели, нагрузку (лампы или т. п.) включить модуль в сеть
Теперь доступ к модулю осуществляется по заданному Вами адресу. Для примера возьмем как на картинке 192.168.0.111
Введем http://192.168.0.11
Формат GET запросов (пример адреса 192.168.0.111) :
Включение
http://192.168.0.111/gpio? st=1&pin=0 - включить «1»
http://192.168.0.111/gpio? st=1&pin=2 - включить «2»
http://192.168.0.111/gpio? st=1&pin=5 - включить «3»
http://192.168.0.111/gpio? st=1&pin=14 - - включить «4»
включение с запоминанием состояния после отключения питания
http://192.168.0.111/gpio? st=1&pin=0&flash=1 - включить «1»
http://192.168.0.111/gpio? st=1&pin=2&flash=1- включить «2»
http://192.168.0.111/gpio? st=1&pin=5flash=1- включить «3»
http://192.168.0.111/gpio? st=1&pin=14&flash=1- включить «4»
отключение
http://192.168.0.111/gpio? st=0&pin=0 - отключение «1»
http://192.168.0.111/gpio? st=0&pin=2 - отключение «2»
http://192.168.0.111/gpio? st=0&pin=5 - отключение «3»
http://192.168.0.111/gpio? st=0&pin=14 - отключение «4»
Просмотр состояния
http://192.168.0.111/gpioprintinput
получим ответ
4:1;12:1;13:1;15:1
входы разделены «;» точка с запятой
например
4:1 – обозначает канал «1» выключен
4:0 – обозначает канал «1» включен
12:1 – канал «2» выключен
12:0 – канал «2» включен
13:1 – канал «3» выключен
13:0 – канал «3» включен
15:1 – канал «4» выключен
15:0 – канал «4» включен
