ТЕХНОЛОГИЯ ГИДРОЗАЩИТЫ СООРУЖЕНИЙ «БЕЛАЯ ВАННА»
ОТ СЕВЕРО-ЗАПАДНОЙ СТРОИТЕЛЬНОЙ КОМПАНИИ
Комплексное освоение подземного про-странства, в котором возможно размещение сооружений различного назначения, в мега-полисах России весьма актуально.
Современная практика гидрозащиты под-земных сооружений (паркинги, подвалы много-этажных жилых зданий, подземные этажи торговых центров, очистные сооружения, пожарные резервуары, бассейны, тоннели и т. п.) остро ставит вопрос о надежности гидроизоляции всего контура, включая многочисленные сложные узлы – деформационные и рабочие швы бетонирования, узлы вводов и сопряжений.
Основной современный способ гидро-защиты таких сооружений – внешняя или внутренняя гидроизоляция битумными, полимер-ными или цементными пенетрирующими материалами, не отличаются высокой надеж-ностью. Многие подземные сооружения в России, эксплуатируемые в условиях грунтовых вод, имеют серьезные проблемы с водонепрони-цаемостью уже спустя короткое время после сдачи в эксплуатацию.
Поэтому применение новых, надежных способов гидрозащиты подземных сооружений, которые имели бы долговечность, соизмеримую с долговечностью подземного сооружения в целом, весьма актуально. Один из таких способов – технология «Белая ванна», которая уже более 30 лет успешно применяется в Германии и других странах Западной Европы. Технология «Белая ванна» почти полностью вытеснила в Германии традиционную технологию гидроизоляции строительных объектов с использованием битума или цементной гидроизоляции.
Технология «Белая ванна» (тип В согласно проекту свода правил по проектированию и возведению подземных сооружений, эксплуатируе-мых в условиях грунтовых вод) с 2007 г. успешно внедряется и в Российской федерации.
Сущность технологии «Белая ванна» заключается в том, что ограждающие конструкции подземных сооружений, за счет применения бетонов с особыми свойствами, одновременно выполняют две функции – конструктивную несущую и водонепроницаемости. Совместно с локальными гидроизоляционными системами (гидрошпонки, контрольно-инъекционные трубки, водонабухающие шнуры и др.), такая технология позволяет получить абсолютно водо-непроницаемое сооружение, способное десятки лет работать в условиях постоянного подпора грунтовых вод.
Северо-Западная строительная компания разработала и внедрила в производство свою систему возведения подземных водонепроницаемых сооружений по технологии «Белая ванна», которая позволяет без дополнительной наружной или внутренней гидроизоляции обеспечить их высоконадежную гидрозащиту на многие десятки лет.

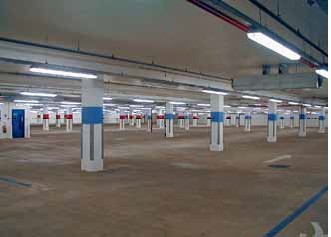

В подземных паркингах, подвалах, тоннелях технология «Белая ванна» обеспечивает предотвращение грунтовых вод внутрь помещений; в резервуарах, бассейнах, аэротенках – она предотвращают вытекание жидкости наружу.
Основные принципы устройства водонепроницаемых конструкций из бетонов по системе «Белая ванна»:
- Проектирование конструкций подземных сооружений, включая конструкцию инверсии-онной кровли, с учетом эксплуатационных на-грузок и воздействий и временных техноло-гических нагрузок, вызванных напряжениями от перепадов температур и усадки (расширения) бетона в процессе возведения конструкций. Для конструктивного расчета самонапряженных железобетонных конструкций подземных сооружений нами используются компьютерные программы Scad Offise и Мономах.
- Правильно подобранный состав бетона для возведения подземных сооружений, одно-временно обеспечивающий проектные требова-ния по несущую способность и водонепро-ницаемости конструкций.
В технологии «Белая ванна» нами используются бетоны на напрягающем цементе НЦ-20, обладающие кроме требуемой прочности на сжатие еще и высочайшей водонепроницаемостью (W16-20). Применение самонапряженных железобетонных конструкций дает возможность получить двухосное напряженной состояние пола и стен объекта. Это позволяет значительно сократить коли-чество строительных швов, получить трещино-стойкую, практически водонепроницаемую конструкцию (водонепроницаемость по ГОСТ 12730.5-84 составляет W16-W20 и более). Кроме того, напрягающие бетоны обеспечивают коррозиооную стойкость подземных конструк-ций, даже в условиях сульфатных сред.

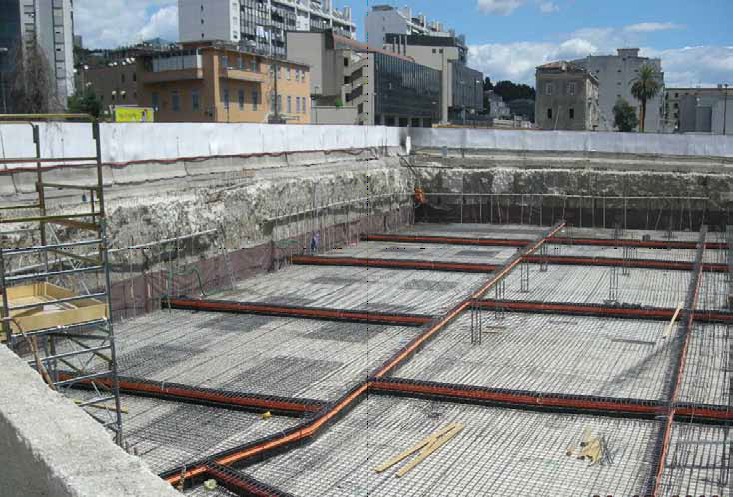

- Разбивка бетонируемых конструкций сооружения на укрупненные элементы (блоки) и соблюдение требуемого режима твердения бетона с целью предотвращения усадочных и термических трещин вследствие массивности конструкций подземных частей сооружений.
- Обеспечение высокого качества бетонных работ за счет применения высоко-подвижных (ОК=22-25 см) бетонных смесей, обеспечивающих хорошую перекачиваемость, повышенную удобоукладываемость и сегре-гационную устойчивость.

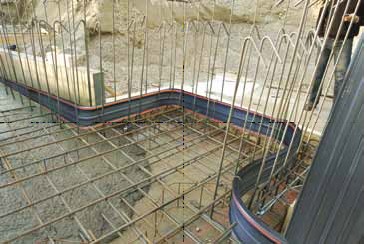

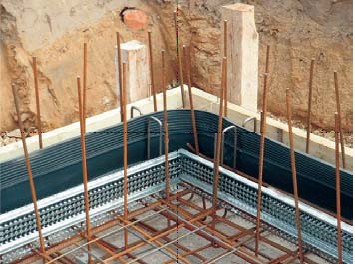

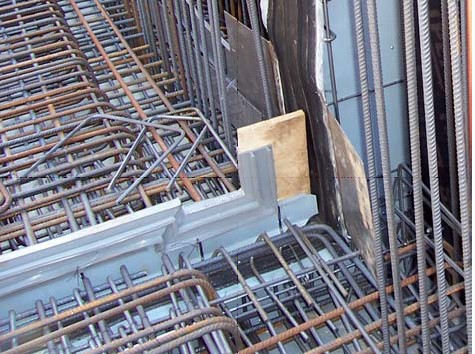

- Обеспечение герметичности сору-жения устройством непроницаемых рабочих и деформационных швов (гидрошпонки, водо-набухающие шнуры, контрольные инъекцион-ные системы), вводов инженерных коммуни-каций, а также за счет отсутствия отверстий из под спиц для крепления опалубки (специальные гидрошпонки, контрольно-инъекционные трубки, набухающие шнуры и т. п.).
Для надежной реализации проектов в своей работе мы постоянно консультируемся с фирмой Wolfseal (Германия) – признанного мирового лидера в области строительства по технологии «Белая ванна».

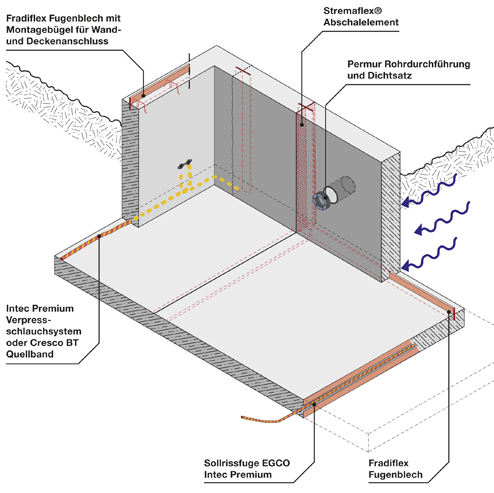

Для герметизации рабочих и дефор-мационных швов, а также инженерных вводов в подземные сооружения Северо-Западная строительная компания используют специаль-ные продукты локальной гидрозащиты (металлические и ПВХ гидробарьеры, инъек-ционные системы, герметические вставки и др.) признанных фирм Max Frank, H-Bau Thechnik, Baukern (Германия).
Для реализации указанных принципов инженеры нашей компании уже на этапе проектирования здания или сооружения готовы работать в тесном контакте с проектировщиками несущих конструкций, заводами-изготовителями и поставщиками бетонных смесей на объект, а также поставщиками локальных систем гидрозащиты.
По результатам такой совместной работы нами может быть подготовлен технологический регламент на производство работ по возведению подземного сооружения по технологии «Белая ванна», согласованы варианты разбивки фунда-ментной плиты на блоки бетонирования, указаны все необходимые мероприятия по гидрозащите деформационных и рабочих швов, мест вводов инженерных конструкций, способам лечения возникших в процессе бетонирования дефектов. Мы также можем осуществить функции авторского и технического надзора при непосредственном возведении подземных сооружений по технологии «Белая ванна».
Строительство подземных сооружений по технологии «Белая ванна» за счет полного отказа от дополнительной вторичной гидроизоляции, позволяет сократить сроки возведения подземных сооружений. Кроме того, такая технология обеспечивает существенную экономию средств за счет отсутствия потребности в дополнительной вторичной гидроизоляции, а также за счет существенного снижения эксплуатационных затрат на ремонт гидроизоляции, так как водонепроницаемость подземных конструкций обеспечивается практически весь срок службы сооружения.
Следует помнить, что возведение подземных сооружений по технологии «Белая ванна» является сложным и ответственным делом, требующим высокой квалификации и ответственности работников как на стадии проектирования, так и на стадии строительно-монтажных работ, авторского и технического надзора за работами. Такую работу рекоменду-ется поручать только профессионалам.
В России уже имеются объекты, на которых успешно внедрена технологии «Белая ванна» - в Москве, Московской области (Павловская гимназия), Казани (Дворец водных видов спорта), имеются такие объекты и в Республике Беларусь.
Теперь такая техно-логия пришла и в Санкт-Петербург.
Свяжитесь с нами, сотрудники компании «СЗСК» будут рады оказать вам необходимую техническую помощь по всем вопросам, касающимся ПРОЕКТИРОВАНИЯ И ВОЗВЕДЕНИЯ ПОДЗЕМНОГО СООРУЖЕНИЯ ПО ТЕХНОЛОГИИ «бЕЛАЯ ВАННА», ВЫПОЛНИТЬ ПРОЕКТ ТАКОЙ ГИДРОЗАЩИТЫ и все строительнО-монтажные работы по ЕЕ ОСУЩЕСТВЛЕНИЮ НА ВАШЕМ ОБЪЕКТЕ.
После нас всегда сухо!
