РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

142543

(13)

U1

(51) МПК

G01N29/04 (2006.01)

(12) ПАТЕНТ НА ПОЛЕЗНУЮ МОДЕЛЬ

Статус: по данным на 08.09.2014 - действует
Пошлина: учтена за 1 год с 07.02.2014 по 07.02.2015

(21), (22) Заявка: 2014104406/28, 07.02.2014

(24) Дата начала отсчета срока действия патента:
07.02.2014

Приоритет(ы):

(22) Дата подачи заявки: 07.02.2014

(45) Опубликовано: 27.06.2014

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", зам. начальника службы по инновациям и инвестициям - начальнику управления

(72) Автор(ы):
(RU),
(RU),
(RU)

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU),
Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)

(54) УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ

(57) Реферат:

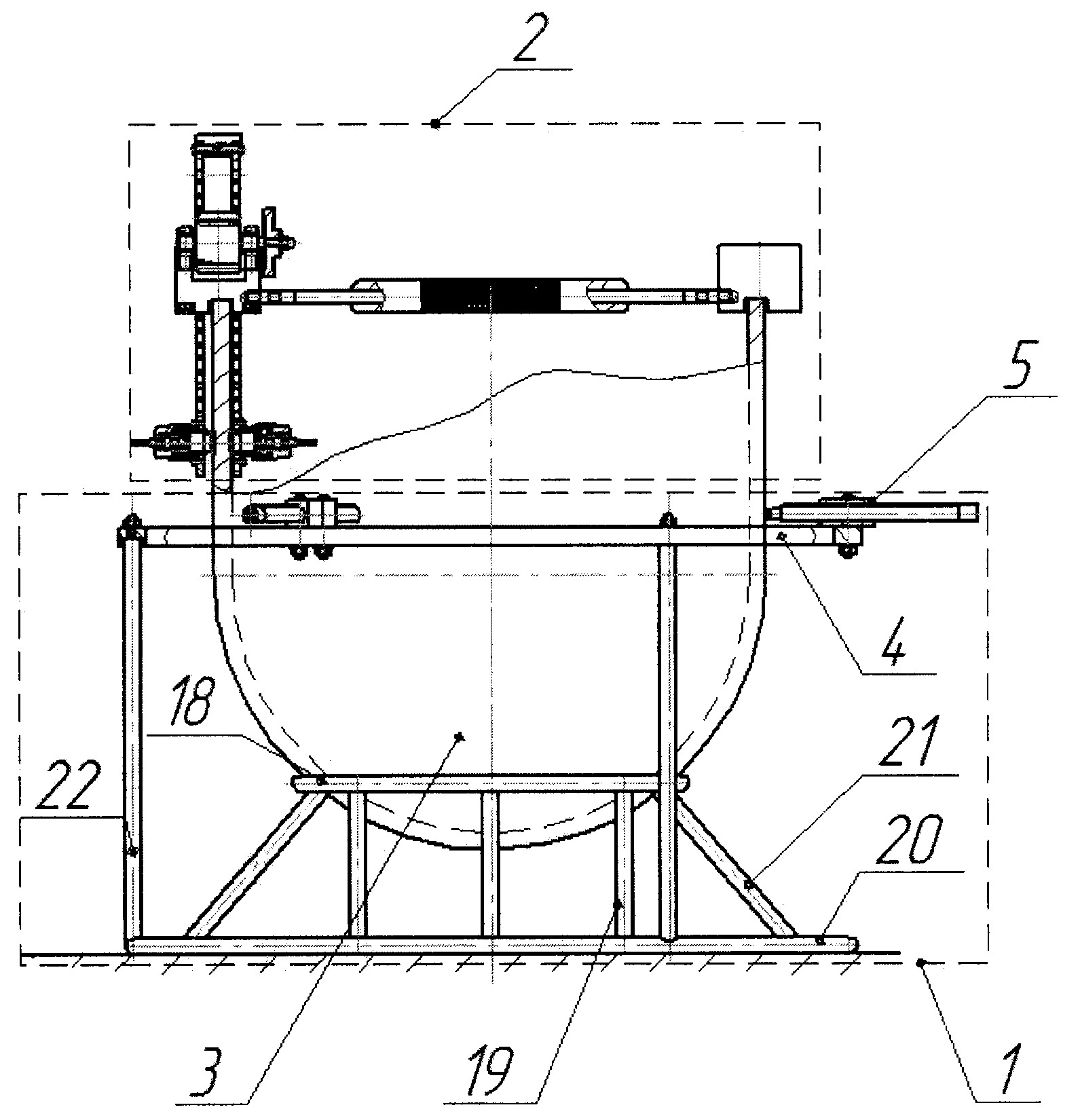

Полезная модель относится к исследовательскому оборудованию. Устройство содержит опору для установки контролируемого изделия с градуированным кольцом, закрепленными на нем фиксаторами для установки контролируемого изделия в вертикальном направлении, два ультразвуковых преобразователя с механизмом их перемещения, выполненных с возможностью прижатия преобразователей к изделию и соосного расположения напротив друг друга в процессе контроля. Опора содержит три соосных кольца, фиксаторы изделия равномерно размещены на градуированном кольце. Ультразвуковые преобразователи снабжены пружинными механизмами прижатия к изделию и установлены на концах двух параллельно расположенных зубчатых реек, входящих в состав механизма перемещения ультразвуковых преобразователей, выполненного в виде двух корпусов с пазами, повторяющими форму опорной поверхности стенок контролируемого изделия, в одном из корпусов выполнены два направляющих паза для зубчатых реек и установлено снабженное ручкой зубчатое колесо, находящееся в зацеплении одновременно с двумя параллельными зубчатыми рейками, расположенными с возможностью вертикального перемещения по направляющим пазам, при этом корпуса соединены держателем, выполненным с возможностью изменения его длины. Обеспечивается контроль стенок цилиндрических сосудов заданных параметров (высота 300-400 мм, диаметр 270-400 мм, толщина стенки 12-14 мм), соосная установка датчиков с внутренней и внешней стороны стенки контролируемого изделия, постоянный контакт с его стенкой, полное сканирование всей площади цилиндрической части контролируемого изделия.
