Катушка пневмомеханическая

ОКП 364680

НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ

«экоюрус-венто»

КАТУШКА ПНЕВМОМЕХАНИЧЕСКАЯ

КДУМ______________

ПАСПОРТ

  0001

ПРОИЗВОДИТЕЛЬ :   «ЭКОЮРУС-ВЕНТО» 197342, г. С-Петербург, Ул. Сердобольская д. 65 лит. А.

Тел. [phone]

Е-mail@ecoyurus/ru

Содержание

1. Назначение и область применения………………………………...2

2. Технические характеристики………………………………………3

3. Комплект поставки………………………………………………….4

4. Техническое описание……………………………………………... 4

5. Инструкция по монтажу………………………………………….4-5

6. Инструкция по эксплуатации………………………………………5

7.Техническое обслуживание ………………………………………5-6

  9. Требования безопасности…………………………………………… 6

  10. Гарантии изготовителя……………………………………………… 6

  11. Свидетельство о приёмке……………………………………………7

  12. Сведения о рекламациях…………………………………………… .7

  13. Приложения…………………………………………………………8-9

  1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Катушка КДУМ……………  (далее катушка)  предназначена для удаления выхлопных газов от двигателей внутреннего сгорания автомобилей при проведении ремонтных работ, техническом обслуживании, испытаниях и т. д. Она устанавливается в закрытых, отапливаемых помещениях: гаражах, ремонтных мастерских, станциях технического обслуживания и т. д. Катушка изготовлена из комплектующих и материалов российского производства, оснащена инновационным пневмомеханическим возвратным механизмом и должна соответствовать ТУ 3646-001-11161О94-2014.

2. ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

Наименование показателей	Модификация катушки
КДУМ-  100	КДУМВ - 100	КДУМ  -125	КДУМВ-125	КДУМ-150	КДУМВ-150
	d. mm	100	125	150
L, м	На барабане
После ограничит.5
Т, оС мах	На  барабане
После ограничит.5
Расход воздуха до….   М3/ч	400	600	900
Сопротивление до….   Па	900	_	700	_	500	_
Габаритные размеры,   мм	А
А1
L	1050	1050	1100	1100	1150	1150
B	800	800	850	850	900	900
Характерист. эл. двигатля вентилятора	N, кВт	_	1,1	_	1,1	_	1,1
U, В	_	380/220	_	380/220	_	380/220
Масса	кг	70	95	70	95	70	95

3. КОМПЛЕКТ  ПОСТАВКИ

3.1 Катушка в сборе……………………1 шт.

3.2 Паспорт……………………………  1 шт.

3.3 Консольная поворотная балка…… .1 шт. (по спец. Заказу - индекс Б )*

4. ТЕХНИЧЕСКОЕ  ОПИСАНИЕ

Катушка всех модификаций  (Рис.1) состоит из каркаса, в котором установлен на подшипниках полый  вращающийся барабан 2. На барабане намотан гибкий воздуховод, состоящий из двух частей 3 и 4. Между ними закреплено ограничительное кольцо 5, фиксирующее намотку гибкого воздуховода 3 на барабан, а воздуховод 4 свободно свисает вниз. На воздуховоде 4 установлена насадка 6, которая  надевается на выхлопную трубу автомобиля. На одной боковой стенке каркаса закреплён патрубок 7 для соединения барабана с вентиляционной системой или с вентилятором 12 ( Рис.2 модификация В). На другой стенке каркаса расположен пневматический возвратный механизм. Подача напряжения 380/220В к вентилятору осуществляется  кабелем  13 со штепсельным разъёмом через магнитный пускатель от пульта 10. Возможна поставка катушек с поворотной консольной балкой (индекс Б) для увеличения зоны обслуживания  (кроме катушек с индексом В). Конструкция изделия постоянно совершенствуется. Производитель вправе вносить изменения, не ухудшающие технические характеристики.

5. МОНТАЖ  КАТУШКИ

  Монтаж катушки производится на ровной поверхности:  стены, потолка или с помощью металлических кронштейнов ( поворотной балкой) к колонне с соблюдением строительных норм, правил техники безопасности при проведении монтажных работ, с учетом состояния строительных конструкций и веса всей конструкции. По отверстиям в каркасе  катушки (размер А Рис. 1) либо консольной балки просверлить установочные отверстия. Установить анкерные шпильки либо болты крепления.  Установить и закрепить катушку на штатное место, при этом ось барабана 2 должна быть горизонтальна. Для исключения перекоса каркаса катушки рекомендуем использовать металлические прокладки между основанием каркаса  и опорной поверхностью. Соединить выходной патрубок 7 гибким воздуховодом с вентиляционной системой или через мягкую вставку с вентилятором. Провод 13 через штепсельный разъём подключить к электросети и проверить направление вращения двигателя вентилятора (индекс В). Для удобства эксплуатации рекомендуем крепить катушку на высоте от трёх до пяти метров от пола.

6. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

  Перед началом эксплуатации необходимо убедиться, что выхлопная труба автомобиля находится в зоне обслуживания катушки. Взять в руки  приемную насадку 6 и удерживая её на уровне груди перемещаться в направлении  автомобиля одновременно контролируя плавность сматывания гибкого воздуховода с катушки. С целью сохранения оболочки гибкого воздуховода не рекомендуется при размотке и намотке волочить воздуховод по полу помещения и выпускать его из рук. Закрепить приёмную насадку на выхлопной трубе автомобиля.  Включить вентиляционную систему либо  вентилятор катушки нажав  кнопку Вкл. на пульте 10(Рис. 2. Модификация В). Приступить к работе.  После завершения работ выключить вентилятор. Аккуратно придерживая воздуховод за приёмную насадку, направить его на барабан и добиться равномерной укладки виток к витку.

7. ТЕХНИЧЕСКОЕ  ОБСЛУЖИВАНИЕ

  Для обеспечения надёжной работы катушки в период эксплуатации необходимо не реже одного раза в месяц производить её внешний осмотр на:

  - отсутствие механических повреждений всех узлов и деталей

  - надежность соединений воздуховодов

  - состояние механизма фиксации полной намотки гибкого воздуховода 5

  - надежность механизма крепления приёмной насадки

  - надежность крепления катушки к строительным конструкциям здания.

  При интенсивном использовании рекомендуем не реже одного раза в год  производить очистку катушки от пыли.

8. ТРЕБОВАНИЯ  БЕЗОПАСНОСТИ

8.1 Эксплуатация катушки должна происходить в соответствии с общими правилами безопасности на производстве.

8.2  Монтаж необходимо производить по согласованному проекту с учетом состояния строительных конструкций и норм СНИП.

8.3 Перед каждым использованием визуально контролировать места крепления катушки.

8.4 После окончания работ не оставлять гибкий воздуховод в зонах проездов и проходов производственного помещения.

9. ГАРАНТИИ  ИЗГОТОВИТЕЛЯ

9.1 Изготовитель гарантирует соответствие устройства техническим требованиям настоящего паспорта при  соблюдении потребителем условий транспортировки, хранения и эксплуатации, указанных в настоящем паспорте.

9.2  Гарантийный срок  - 12 месяцев с момента начала эксплуатации, но не более 18 месяцев с момента приобретения.

9.3  В течении гарантийного срока изготовитель безвозмездно ремонтирует или заменяет новыми, вышедшие из строя детали устройства. На гибкие воздуховоды гарантия не распространяется.

10. СВИДЕТЕЛЬСТВО  О  ПРИЁМКЕ

  Катушка КДУМ…………………..,  заводской №……………………….

Соответствует техническим условиям и признана годной к эксплуатации.

Дата приёмки  «……..» ……………..20…… г.

Лицо ответственное за приемку…………………………

  МП  Подпись

11.  СВЕДЕНИЯ  О  РЕКЛАМАЦИЯХ

  При выходе устройства из строя потребитель должен выслать по адресу:

197342, Санкт-Петербург, ул. Сердобольская, лит. А

«Экоюрус –Венто», следующие сведения:

Катушка………………….  зав. №…………………………

Дата начала эксплуатации ………………………………….

Дата выхода из строя………………………………………..

Наработка часов (ориентировочно) ………………………..

Причина снятия катушки с эксплуатации………………………………

………………………………………………………………………………

……………………………………………………………………………..

Сведения заполнены…………                                                                         ФИО

12. ПРИЛОЖЕНИЯ

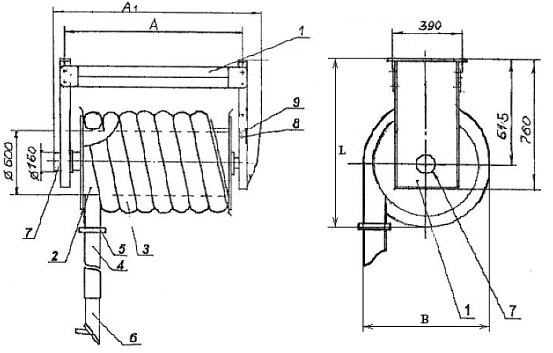

Рис.1

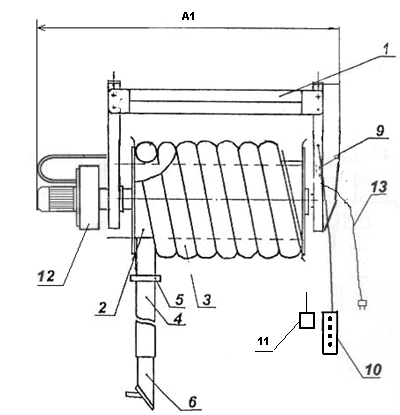

Рис.2

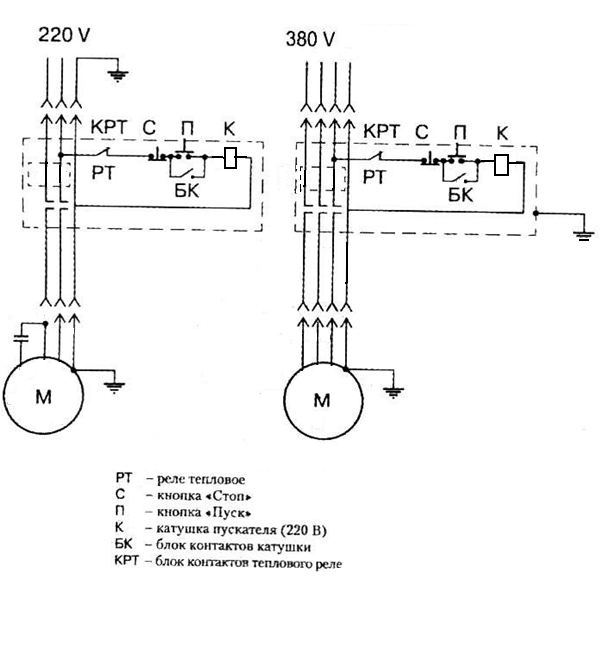

СХЕМА  ЭЛЕКТРИЧЕСКАЯ

Рис.3
