Двухполосная точка доступа AP6510DN-AGN уличного исполнения
<<<<<<< Linkbar star>>>>>>>
Брошюра
Поддержка
Программное обеспечение
Дополнительные материалы
<<<<<<< Linkbar end>>>>>>>
tabRegion_start
<<<<<<<tab title starting>>>>>>
Обзор продукта
Характеристики
Возможности
Спецификации
Применение
<<<<<<<tab title ending>>>>>>>
<<<<<<<Datasheet_star>>>>>>>

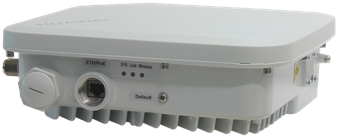

Внешний вид
Порты

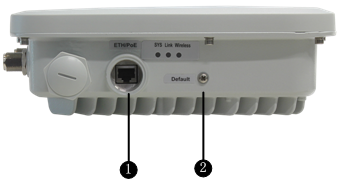

1. ETH/PoE: Порт 10/100/1000M для подключения к сети Ethernet. Порт может подключаться к коммутатору PoE или источнику питания PoE для получения питания.
2. Утопленный порт: снимите винт и нажмите и удерживайте утопленную кнопку для восстановления заводских настроек.

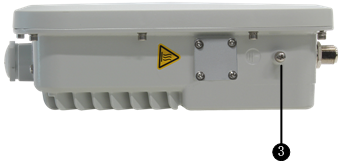

3. Заземляющий порт: подключение кабеля заземления для заземления точки доступа.

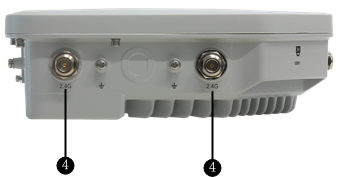

4. Антенный порт 2,4 ГГц.

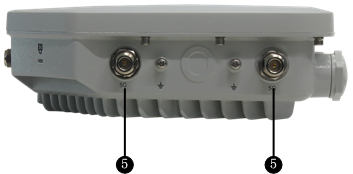

5. Антенный порт 5 ГГц.
Индикаторы
<<<<<<<table starting>>>>>>>
table
Тип данных | Индикатор системы | Индикатор канала | WiFi | Описание |
Статус при запуске | Постоянно горит зеленым | – | – | Выполняется запуск устройства. |
Мигает зеленым | – | – | Система работает нормально. | |
Постоянно горит красным | – | – | Системе не удается загрузить DRAM или системное ПО. | |
Мигает (0,5 Гц) | Выключен | Выключен | Система работает нормально. Не подключен Ethernet-интерфейс. Радиоканалы отключены и ни один пользователь не подключился к точке доступа. | |
Мигает зеленым | Система работает правильно, однако Ethernet-интерфейс не подключен. У точки доступа есть беспроводные пользователи, подключенные к полосе 2,4 ГГц и выполняющие передачу данных. Чем чаще мигает индикатор, тем больше пакетов передается. | |||
Мигает желтым | Система работает правильно, однако Ethernet-интерфейс не подключен. У точки доступа есть беспроводные пользователи, подключенные к полосе 5 ГГц и выполняющие передачу данных. Чем чаще мигает индикатор, тем больше пакетов передается. | |||
Мигает поочередно зеленым и желтым | Система работает правильно, однако Ethernet-интерфейс не подключен. У точки доступа есть беспроводные пользователи, подключенные к полосе 2,4 ГГц и 5 ГГц, выполняющие передачу данных. | |||
Мигает (0,5 Гц) | Постоянно горит или мигает зеленым | Выключен | Система работает правильно, Ethernet-интерфейс подключен, а радиоканалы отключены. Чем чаще мигает индикатор, тем больший объем данных передается. | |
Мигает зеленым | Система работает правильно и Ethernet-интерфейс подключен. У точки доступа есть беспроводные пользователи, подключенные к полосе 2,4 ГГц и выполняющие передачу данных. Чем чаще мигает индикатор, тем больше пакетов передается. | |||
Мигает желтым | Система работает правильно и Ethernet-интерфейс подключен. У точки доступа есть беспроводные пользователи, подключенные к полосе 5 ГГц и выполняющие передачу данных. Чем чаще мигает индикатор, тем больше пакетов передается. | |||
Мигает поочередно зеленым и желтым | У точки доступа есть беспроводные пользователи, подключенные к полосе 2,4 ГГц и 5 ГГц, выполняющие передачу данных. Чем чаще мигает индикатор, тем больше пакетов передается. |
Table
<<<<<<<table ending>>>>>>>
<<<<<<< Datasheet _end>>>>>>>
<<<<<<< 产品特点_start>>>>>>>
Высоконадежный беспроводной доступ
<<<<<<<List_star>>>>>>>
- Соответствует стандартам IEEE 802.11 a/b/g/n Поддержка 2Ч2 MIMO и предоставление максимальной скорости 300 Мбит/с для каждого радиоканала Для осуществления приоритетного планирования в зависимости от типа услуги (голос, видео или данные) используется стандарт WMM Wi-Fi (Мультимедиа Wi-Fi); поддержка преобразования приоритета в радиоинтерфейсе и проводном интерфейсе Проверка целостности проводного канала Поддержка распределения нагрузки Поддержка услуги роуминга без прерывания обслуживания Поддержка двухканального резервирования AC Поддержка технологии формирования луча Для обеспечения более высокой производительности и зоны покрытия используется микросхема 802.11n последней версии Для обеспечения высокой надежности используется металлический корпус с функцией рассеяния тепла
<<<<<<<List_end>>>>>>>
Комплексное управление доступом пользователей
<<<<<<<List_star>>>>>>>
- Поддержка списков управления доступом (ACL) и управление доступом пользователей на основе политик группы пользователей Управление полосой пропускания для каждого пользователя Поддержка политик изоляции пользователей
<<<<<<<List_end>>>>>>>
Высокий уровень безопасности
<<<<<<<List_star>>>>>>>
- Конфиденциальность на уровне проводных сетей (WEP) Защищенный доступ по Wi-Fi (WPA)/(WPA2) Инфраструктура аутентификации и конфиденциальности WLAN (WAPI) Поддержка стандарта 802.1x Обнаружение неавторизованных точек доступа
<<<<<<<List_end>>>>>>>
Гибкая организация сети и приспособляемость к окружающей среде
<<<<<<<List_star>>>>>>>
- Используется для точки доступа с настройкой и схемой сети с WDS Автоматический выбор скорости передачи, канала и мощности передачи для адаптации к среде с несколькими радиоканалами и ограничения помех в реальном времени Настройка распределения полосы пропускания в зависимости от количества пользователей и окружающей радиосреды Поддержка антенной системы MIMO и подключение к внешним двхдиапазонным антеннам (2,4 ГГц и 5 ГГц). Вы можете выполнить настройку антенны в соответствии с окружающей радиосредой.
<<<<<<<List_end>>>>>>>
Простое техобслуживание и управление устройствами
<<<<<<<List_star>>>>>>>
- Автоматическое обнаружение AC и загрузка конфигурации AC (динамическая настройка конфигурации) Групповое обновление Мониторинг системы NMS в реальном времени. Удаленное конфигурирование точек доступа и обнаружение неисправностей точек доступа при помощи системы NMS Поддержка протокола обнаружения сетевых устройств на канальном уровне (LLDP) для автоматического обнаружения линии и получения схемы топологии сети
<<<<<<<List_end>>>>>>>
Высоконадежный уровень защиты
<<<<<<<List_star>>>>>>>
- Использование эффективных мер аппаратной защиты Поддержка большого диапазона температур от -40℃ до +60℃ Использование стандартных в отрасли компонентов Предоставление уровня защиты IP67 Встроенная защита от перенапряжения 5 кА. При этом для защиты не требуется никаких внешних устройств. Все это позволяет упростить установку и снизить издержки Защита от перенапряжения 6 кА/6 кВ на Ethernet-интерфейсе
<<<<<<<List_end>>>>>>>
<<<<<<<产品特点_end>>>>>>>
<<<<<<<产品规格_star>>>>>>>
Функции сети WLAN
<<<<<<<List_star>>>>>>>
- Соответствует стандартам IEEE 802.11 a/b/g/n, для каждого радиоканала предоставляется максимальная скорость 300 Мбит/с Максимальный коэффициент объединения (MRC) Обнаружение методом максимального правдоподобия (MLD) Агрегирование блоков данных, включая A-MPDU (Tx/Rx) и A-MSDU (только Rx) Динамический выбор частот 802.11 (DFS) Короткий защитный интервал в режимах 20 МГц и 40 МГц Преобразование приоритета и планирование пакетов на базе профиля WMM (Мультимедиа Wi-Fi) для осуществления обработки и переадресации данных на базе приоритета Автоматическая и ручная коррекций скорости (коррекция скорости выполняется автоматически по умолчанию) Управление каналом WLAN и коррекция скорости канала ПРИМЕЧАНИЕ: для получения более подробной информации об управлении каналом WLAN, см. Статус соответствия кодов стран и каналов Автоматическое сканирование каналов и устранение помех Скрытие идентификатора беспроводной сети (SSID) Технология поддержки сигнала (SST) Незапланированный переход в режим экономии энергии (U-APSD) Контроль и предоставление точек беспроводного доступа (CAPWAP) Автоматическое обнаружение AC WDS
<<<<<<<List_end>>>>>>>
Возможности сети
<<<<<<<List_star>>>>>>>
- Соответствие стандарту IEEE 802.3u Порты: Автоматическое согласование скорости и дуплексного режима, а также автоматическое переключение между интерфейсом, зависящим от передающей среды (MDI) и режимом интерфейса MDI с перекрещиванием (MDI-X) Назначение VLAN на базе идентификаторов SSID Агрегация VLAN на восходящих портах Ethernet 4094 идентификатора VLAN (1-4094) и 16 виртуальных точек доступа (VAP) Восходящие порты в тегированном и нетегированном режиме Клиенты DHCP Коммутируемое соединение PPPoE Централизованная переадресация данных и локальная переадресация данных Изоляция STA в одной VLAN ACL LLDP Передача непрерываемых услуг при разъединении канала CAPWAP в прямом режиме передачи Единая аутентификация на AC Резервное копирование в дублированной системе AC
<<<<<<<List_end>>>>>>>
Функции QoS
<<<<<<<List_star>>>>>>>
- Преобразование приоритета и планирование пакетов на базе профиля WMM (Мультимедиа Wi-Fi) для осуществления обработки и переадресации данных на базе приоритета Управление параметром WMM для каждой радиочастоты Энергосбережение WMM Назначение приоритетов для пакетов восходящего направления и назначение приоритетов на основе потоков для пакетов нисходящего направления Преобразование очередей и диспетчеризация Ограничение полосы пропускания для определенных пользователей Адаптивное распределение полосы пропускания (система выполняет динамическую регулировку полосы пропускания в зависимости от количества пользователей и окружающей радиосреды)
<<<<<<<List_end>>>>>>>
Система безопасности
<<<<<<<List_star>>>>>>>
- Аутентификация открытой системы Аутентификация/шифрование WEP Аутентификация и шифрование WPA/WPA2-PSK Аутентификация и шифрование WPA/WPA2-802.1X Аутентификация и шифрование WAPI
<<<<<<<List_end>>>>>>>
Система техобслуживания
<<<<<<<List_star>>>>>>>
- Управление и техобслуживание точки доступа AC Автоматическая настройка конфигурации: автоматическое обнаружение AC и автоматическое конфигурирование нагрузки Групповое обновление Отладка с использованием Telnet Мониторинг конфигурации в реальном времени и быстрая локализация неисправностей с использованием NMS Аварийная сигнализация статуса системы
<<<<<<<List_end>>>>>>>
<<<<<<<产品规格_end>>>>>>>
<<<<<<<Datasheet_star>>>>>>>
Спецификации
<<<<<<<table starting>>>>>>>
table
Параметр | Описание | |
Технические характеристики | Размеры (ВЧШЧГ) | 83 Ч 255 Ч255 мм |
Вес | 2,2 кг | |
Память системы | 128 МБ DDR2 | |
Характеристики электропитания | Входная мощность | Питание POE: -48 В DC |
Максимальная потребляемая мощность | 25,5 Вт | |
Параметры окружающей среды | Температура эксплуатации | -40~+60℃ |
Температура хранения | -40~+70℃ | |
Влажность | От 5 до 100% (без образования конденсата) | |
Степень защиты от влаги | IP67 | |
Высота над уровнем моря | От –60 до 4000 м |
Table
<<<<<<<table ending>>>>>>>
Параметры радиосвязи
<<<<<<<table starting>>>>>>>
table
Параметр | Описание | |||
Тип антенны | Антенна с двойной поляризацией или обычная наружная антенна | |||
Максимальное | 128 | |||
Максимальная передачи | 2,4 Гб: 26 дБм | |||
Максимальное | 2,4 ГГц | 5 ГГц | ||
ПРИМЕЧАНИЕ: Количество неперекрывающихся каналов отличается в разных странах. Для получения более подробной информации, см. Статус соответствия кодов стран и каналов | ||||
Скорость передачи данных в канале | 802.11b: 1, 2, 5,5 и 11 Мбит/с | |||
802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с | ||||
Скорость передачи данных 802.11n (2,4 ГГц и 5 ГГц) | ||||
GI2=800 нс | GI=400 нс | |||
20 Мгц (Мбит/с) | 40 МГц (Мбит/с) | 20 Мгц (Мбит/с) | 40 Мгц (Мбит/с) | |
6,5 @ MCS10 | 13,5 @ MCS0 | 7,2 @ MCS0 | 15 @ MCS0 | |
13 @ MCS1 | 27 @ MCS1 | 14,4 @ MCS1 | 30 @ MCS1 | |
19,5 @ MCS2 | 40,5 @ MCS2 | 21,7 @ MCS2 | 45 @ MCS2 | |
26 @ MCS3 | 54 @ MCS3 | 28,9 @ MCS3 | 60 @ MCS3 | |
39 @ MCS4 | 81 @ MCS4 | 43,3 @ MCS4 | 90 @ MCS4 | |
52 @ MCS5 | 108 @ MCS5 | 57,8 @ MCS5 | 120 @ MCS5 | |
58,5 @ MCS6 | 121,5 @ MCS6 | 65 @ MCS6 | 135 @ MCS6 | |
65 @ MCS7 | 135 @ MCS7 | 72,2 @ MCS7 | 150 @ MCS7 | |
13 @ MCS8 | 27 @ MCS8 | 14,4 @ MCS8 | 30 @ MCS8 | |
26 @ MCS9 | 54 @ MCS9 | 28,9 @ MCS9 | 60 @ MCS9 | |
39 @ MCS10 | 81 @ MCS10 | 43,3 @ MCS10 | 90 @ MCS10 | |
52 @ MCS11 | 108 @ MCS11 | 57,8 @ MCS11 | 120 @ MCS11 | |
78 @ MCS12 | 162 @ MCS12 | 86,7 @ MCS12 | 180 @ MCS12 | |
104 @ MCS13 | 216 @ MCS13 | 115,6 @ MCS13 | 240 @ MCS13 | |
117 @ MCS14 | 243 @ MCS14 | 130 @ MCS14 | 270 @ MCS14 | |
130 @ MCS15 | 270 @ MCS15 | 144,4 @ MCS15 | 300 @ MCS15 | |
ПРИМЕЧАНИЕ: Индекс кодовой схемы модуляции (MCS): определяет количество пространственных потоков, модуляцию, скорость кодирования и скорость передачи данных. | ||||
Чувствительность приемника | 2,4 ГГц | 2,4 ГГц | 2,4 ГГц | 5 ГГц |
2,4 ГГц | 5 ГГц | 5 ГГц |
Table
<<<<<<<table ending>>>>>>>
<<<<<<< Datasheet _end>>>>>>>
<<<<<<<FAQ_star>>>>>>>
Точка доступа используется в открытых районах с высокой плотностью пользователей, например, в скверах, жилых районах, школах и садах или в открытых местах с высокими требованиями к беспроводному доступу, например, на пешеходных аллеях. Данная точка доступа может использоваться совместно с наружной антенной для обеспечения покрытия сети дальней связи и обеспечения стабильного транзитного радиосоединения в беспроводной системе распределения.

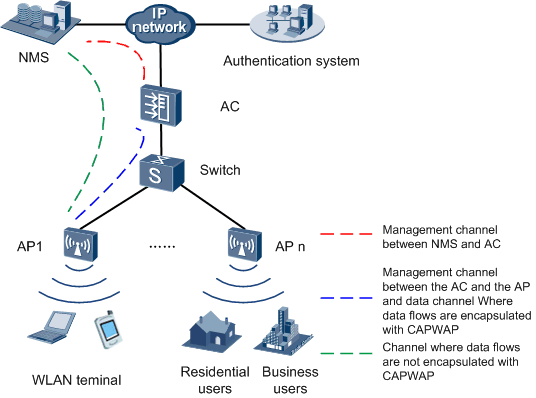

Схема организации сети для точки доступа с настройкой
В данной сети, AP6510DN-AGN работает в качестве точки доступа, которая предоставляет только функции переадресации данных. AC отвечает за доступ пользователей, аутентификацию, управление точками доступа, a также конфигурирование протоколов безопасности, маршрутизацию и качество предоставляемых услуг.
Схема организации двухточечной сети WDS:

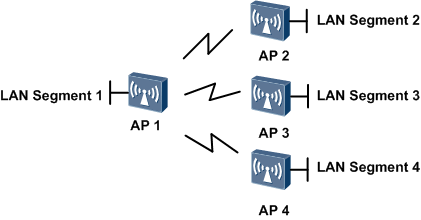

Схема организации многоточечной сети WDS:
В данной сети AP6510DN-AGN подключается к двум или более независимым проводным или беспроводным LAN по каналам беспроводной связи для установления соединения между локальными сетями LAN. В беспроводной распределительной системе (WDS) AP6510DN-AGN поддерживает как двухточечную, так и многоточечную схему организации сети. Точка доступа реализует функции беспроводного соединения и функции доступа с использованием частотных диапазонов 5 ГГц и 2,4 ГГц.
