«Блочная установка по получению сжиженного газа из попутного нефтяного газа» (стр. 5 )

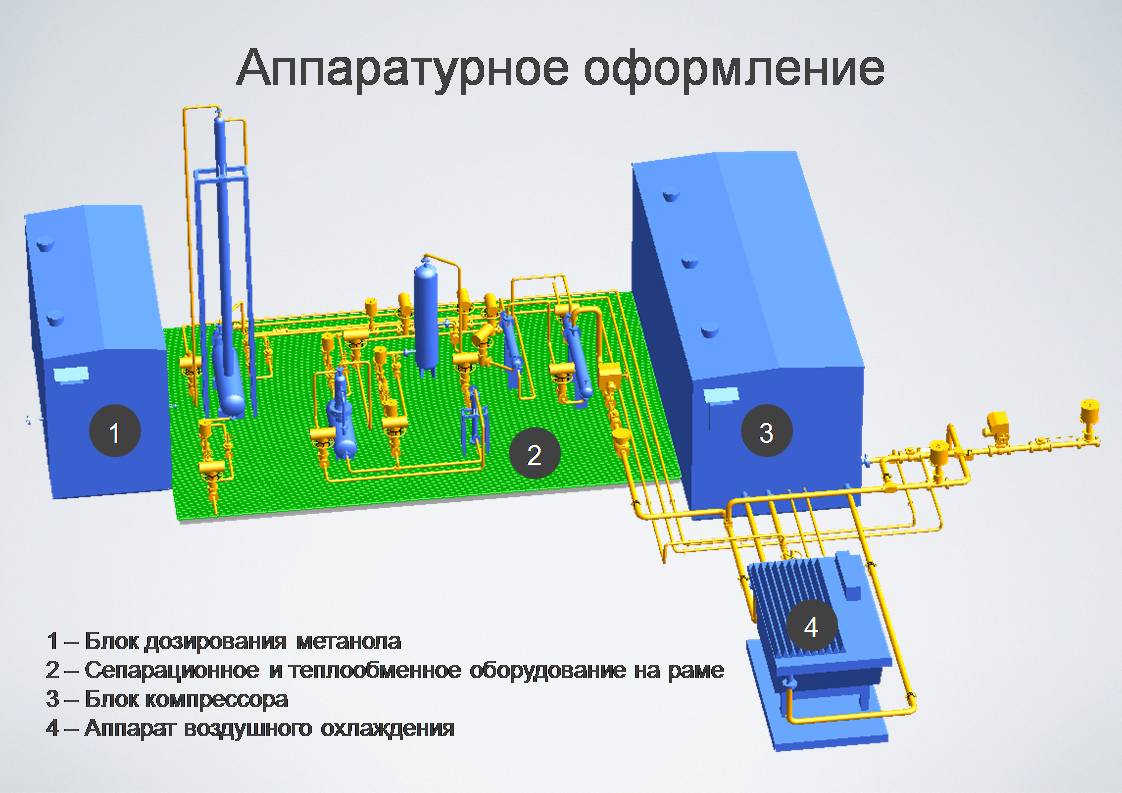

Каждый аппарат оснащен трубопроводной обвязкой с запорной и регулирующей арматурой и приборами КИПиА. При изготовлении установки возможно применение серийного оборудования, трубопроводов, арматуры и приборов контроля.

Вся электроприводная арматура (запорная и регулирующая) блочной установки имеет местное и дистанционное управление, передает в ПЛК блока сигнал о текущем режиме управления (местное/дистанционное), а также о текущем состоянии (открыт/закрыт/неисправность, регуляторы к тому же – степень открытия 0…100%).

ПЛК блока осуществляет основные управляющие функции. Он контролирует параметры процесса, производит их обработку в соответствии с программной логикой и вырабатывает управляющие выходные сигналы, обеспечивает подачу тревожной сигнализации, а также реализует последовательность запуска, остановки и предохранительных блокировок оборудования.

Расчет минимально необходимых размеров аппаратов и диаметров технологических трубопроводов производился с помощью функции «Sizing» (LV Vessel, Shell & Tube Heat Exchangers, Distillation Trays, Piping) программного комплекса ChemCAD.

Результаты расчетов приведены в таблицах 1 и 2.

Таблица 1. Результаты расчета размеров основного технологического оборудования.

Оборудование	Py, МПа	Характеристика
С-01 Газосепаратор	6,3	Швнутр = 0,4572 м H = 2,0420 м V = 0,3603 м3
С-02 Сепаратор	1,0	Швнутр горизонт = 0,4572 м Lгоризонт = 1,3716 м Швнутр верт = 0,4572 м Hверт = 1,5824 м V = 0,535 м3
К-01 Колонна-деэтанизатор	1,0	Швнутр = 0,1524 м Nтарел = 9 Hтарел = 0,610 м
Т-01 Рекуперативный теплообменник «газ-газ»	Трубн. 1,0 Межтрубн. 6,3	Nтруб = 42 Lтруб = 2,44 м Штруб внутр = 0,0157 м Nпроходов труб = 2 Шкожуха внутр = 0,20 м
Т-02 Рекуперативный теплообменник «газ-СУГ»	Трубн. 1,0 Межтрубн. 6,3	Nтруб = 23 Lтруб = 1,52 м Штруб внутр = 0,0157 м Nпроходов труб = 1 Шкожуха внутр = 0,15 м

Таблица 2. Результаты расчета минимальных диаметров основных технологических трубопроводов.

Описание	Py, МПа	Расчетный диаметр, м	Принятый диаметр Ду, мм
Трубопровод газа КУ-1 – АВО, АВО – Т-01	6,3	0,0333	50
Трубопровод газожидкостной смеси Т-01 – Т-02	6,3	0,0205	25
Трубопровод газожидкостной смеси Т-02 – С-01	6,3	0,0200	25
Трубопровод газа С-01 – ТВТ	6,3	0,0197	25
Трубопровод «горячего» потока газа из ТВТ	1,0	0,0205	25
Трубопровод «холодного» потока газа из ТВТ в С-02	1,0	0,0349	50
Трубопровод конденсата из С-01 до дросселя	6,3	0,0200	25
Трубопровод конденсата от дросселя до С-02	1,0	0,0430	50
Трубопровод газа из С-02	1,0	0,0400	50
Трубопровод газа в трубное пространство Т-01	1,0	0,0444	50
Выходной трубопровод газа с установки (из трубного пространства Т-01)	1,0	0,0475	50
Трубопровод конденсата в трубное пространство Т-02	1,0	0,0110	25
Трубопровод конденсата Т-02 – К-01	1,0	0,0170	25
Трубопровод газа из К-01	1,0	0,0110	25

При изготовлении блоков установки возможно применение серийного оборудования, трубопроводов, арматуры и средств КИПиА. Производство установки включает в себя операции, полностью освоенные современной промышленностью и заказ на ее изготовление может быть размещен на любом заводе блочного газонефтеперерабатывающего оборудования. Емкостное оборудование может быть изготовлено на заводе СалафатНефтемаш (г. Салават), трехпоточная вихревая труба – НПО «Вихревые технологии» (г. Москва), трубопроводная запорная и регулирующая арматура – на заводе -95». Окончательный выбор изготовителя будет производиться на тендерной основе.

9. Ориентировочный расчет капитальных затрат на производство одной установки и срока ее окупаемости

Примерная стоимость оборудования блочной установки, определенная исходя из металлоемкости и сложности изготовления (с учетом необходимой запорной, регулирующей арматуры и приборов КИП):

Наименование	Количество	Стоимость, тыс. руб (с НДС)
Компрессорная установка КУ-1 со вспомогательными системами	1	112 420
Аппарат воздушного охлаждения АВО	1	4 506
Блок дозирования метанола с расходной емкостью	1	1 088
Колонна-деэтанизатор К-01 с рибойлером	1	6 010
Рекуперативный теплообменник «газ-газ» Т-01	1	2 700
Рекуперативный теплообменник «газ-СУГ» Т-02	1	3 900
Трехпоточная вихревая труба ТВТ	1	1 170
Сепаратор С-01	1	7 320
Сепаратор С-02	1	12 070
Накопительная емкость СПБТ	1	7 967
Блок-бокс установки (с системами отопления, вентиляции, пожаротушения, освещения)	1	3 483
Суммарная стоимость блочной установки (без учета транспортировки, шеф-монтажных и пусконаладочных работ)	162 634

Средняя оптовая цена товарного продукта установки (без НДС, на март 2010) – 9 руб. 32 коп. за 1 кг СПБТ. Производительность установки – 548,77 кг/час.

Исходя из этих данных, годовой доход (без учета эксплуатационных затрат) одной установки составит:

;

срок окупаемости блочной установки  составит:

. При сроке службы около 20 лет установка способна принести весьма существенную прибыль.

10. Порядок коммерциализации результатов разработки. Предстоящие затраты по проекту

Рынок и конкуренция

План НИОКР

Организационный и юридический планы

Риски

Финансы

Предварительный экономический расчет

Период времени	Статья расходов	Сумма, млн. руб.	Статья доходов	Сумма, млн. руб.
1 год	Оформление рабочей конструкторской документации на изготовление	9	Получение инвестиций	15,2
Получение патента	0,1
Регистрация ООО	0,1
Эксплуатационные расходы	6
1 год 6 месяцев	Оформление заказа на изготовление пилотной установки	170,8	Получение заказа от НДК на изготовление пилотной установки	170,8
2 года 6 месяцев	Эксплуатационные расходы	6	Получение инвестиций	6
Плата за инвестиции	3,2
3 года	Эксплуатационные расходы	6	Оформление заказа на изготовление 4 установок	74
Плата за инвестиции	4,4	Получение инвестиций	6
4 года	Эксплуатационные расходы	7	Оформление заказа на изготовление 4 установок	74
Расходы на развитие бизнеса	9
Плата за инвестиции	5,6
ВОЗВРАТ ВЛОЖЕННЫХ ИНВЕСТОРОМ СРЕДСТВ
Итого:	227,2	346,8

Коммерческое предложение инвестору

Потребности:

этап	Необходимая сумма
1 год	15,2 млн. руб.
2 год	6 млн. руб.
3 год	6 млн. руб.

На четвертый год:

Мы возвращаем вложенные денежные средства в размере 28 млн. руб. и проценты за пользование ими 13,2 млн. руб.

Прибыль инвестора (30% чистой прибыли от ежегодных продаж):

этап	Прибыль инвестора
4 год	5 млн. руб.
5 год	16,2 млн. руб.

11. Литература

Материалы международной конференции «Утилизация попутного нефтяного газа», октябрь 2007г. Нефть России, ноябрь 2008 г. Нефть и капитал, № 11, 2007 г. Профиль, №6 (562) от 01.01.2001 , , Шмат потушить факелы на российских нефтепромыслах: институциональный анализ условий комплексного использования углеводородов (на примере попутного нефтяного газа) / отв. ред. ; ИЭОПП СО РАН. — Новосибирск, 2008. — 340 с. , , Лятс использования попутного нефтяного газа в Российской Федерации. — М.: газеты «Кворум», 2008. — 320 с. A Twelve Year Record of National and Global Gas Flaring Volumes Estimated Using Satellite Data//Final Report to the World Bank — May 30, 2007 тобы повысить эффективность использования попутного нефтяного газа, революционные подходы не подходят//Нефть и капитал, 2007, №11 . Подбор и расчет трубчатых теплообменников. М: Издательский центр РХТУ им. , 2003 , . Сбор и подготовка к транспорту природных газов. М: Недра, 1986
