Газобаллонное оборудование (стр. 2 )

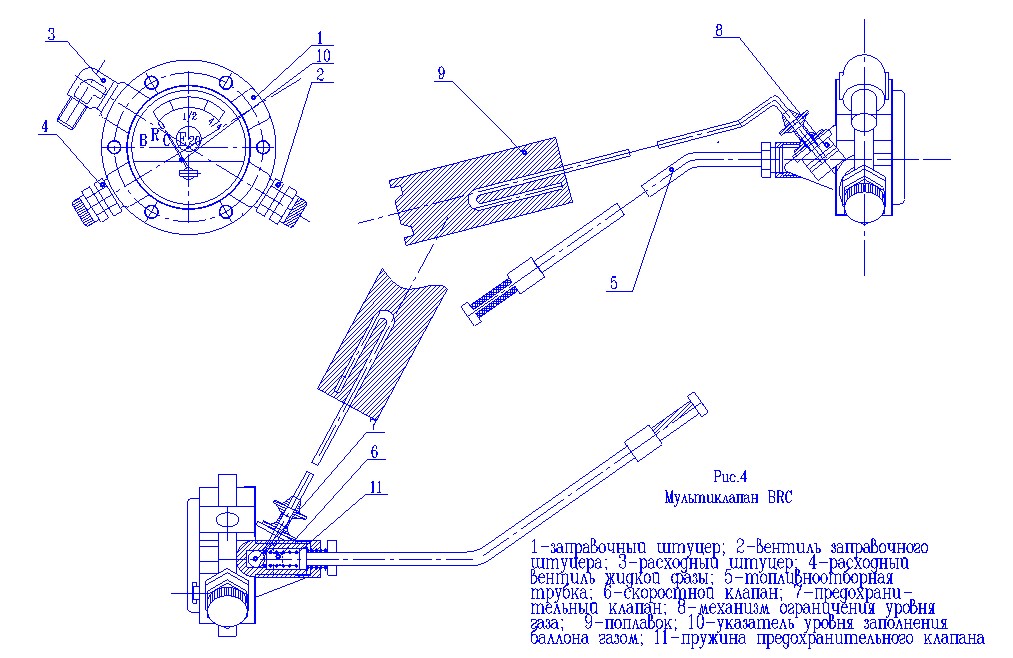

Мультиклапан BRC состоит:

-  заправочный штуцер 1

вентиль заправочного штуцера 2, регулирующий скорость

заправки;

расходный штуцер 3;

-  расходный вентиль жидкой фазы 4;

топливоотборную трубку 5 с  сетчатым  фильтром  и скоростным клапаном 6. Скоростной (ограничительный) клапан ограничивает выход газа из баллона при аварийном обрыве трубопровода высокого давления; предохранительный клапан 7; механизм  ограничения  уровня  газа 8. Механизм представляет собой клапан с длинным стержнем,  соединенным с поводком поплавка 9.  При начале заправки поток газа, преодолевая усилие пружины,  прижимает стержень клапана. По мере наполнения баллона газом поплавок всплывает. При заполнении баллона на 80% объема клапан перемещается по оси и закрывает заправочную магистраль. При расходовании газа пружина возвращает клапан в открытое положение, поплавок опускается. Клапан остается открытым усилием пружины.  указатель уровня заполнения баллона ГСН 10, выполненный в виде стрелки с закрепленным на ней постоянным  магнитом. Стрелка находится на наружной стороне корпуса мультиклапана и закрыта прозрачной крышкой. Вращение стрелки задается через стенку другим магнитом, закрепленным на оси ведомой конической шестерни, привод которой осуществляется поводком поплавка.

Выносное заправочное устройство

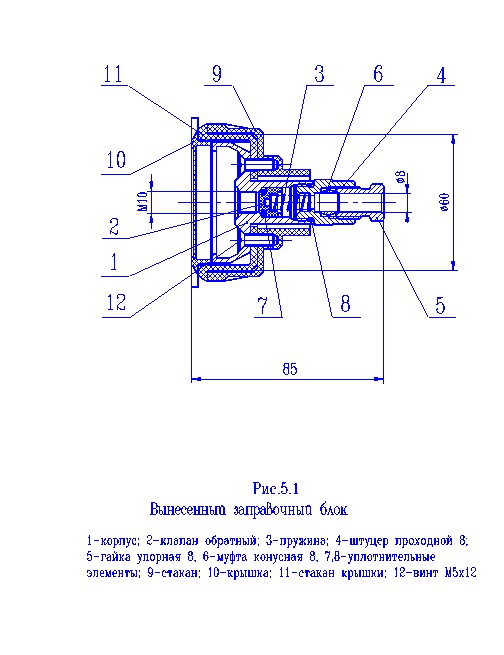

Выносное  заправочное устройство (ВЗУ) (рис. 5.1) предназначено для присоединения заправочного устройства автомобильной

газонаполнительной станции (АГНС) и обеспечивает заправку баллонов газом, а также обеспечивает перекрытие заправочной магистрали после окончания заправки и при аварийном обрыве заправочного трубопровода.

ВЗУ представляет собой заправочный присоединительный штуцер 3, с обратным клапаном 2,  препятствующим выбросу газа из системы при отсоединении заправочного устройства АГНС. Перед заправкой баллона необходимо снять с ВЗУ защитную крышку 10. При заправке баллона заправочную муфту  АГНС  закрепляют  за  выступ  присоединительного штуцера ВЗУ.  Газ, проходя через ВЗУ, отжимает запорный  элемент обратного  клапана  2, преодолевая усилие пружины 3, и  поступает по трубопроводу в баллон.  По окончании заправки  и отсоединении заправочной муфты  АГНС, обратным давлением из трубопровода, запорный элемент обратного клапана перекрывает входное отверстие  ВЗУ,  препятствуя  выходу газа в атмосферу. Завершается  процедура  заправки установкой пыле –грязезащитной пробки 10.

ВЗУ рассчитан на европейский АГНС и потому комплектуется  съемным  заправочным и штуцером  (переходником) (рис. 6), который вворачивается  от руки в  резьбовое отверстие ВЗБ. Переходник предназначен для соединения ВЗБ с  заправочной муфтой  АГНС.

Модификации мультиклапанов BRC:

  1.  Мультиклапан (цилиндрический класс «А»:

Данный мультиклапан предназначен для монтажа на цилиндрические баллоны. Снабжен предохранительным клапаном сброса паровой фазы при достижении в баллоне давления более 25 bar. Необходим для эффективной (полной) заправки баллонов при недостаточном давлении источника запрвки (слабая АГНС, другой газовый баллон), а так же для облегчения заправки больших баллонов. Выпускается в 5 модификациях: 270/300; 300/300; 315/300; 360/300; 400/300 (где в числителе – диаметр баллона в миллиметрах, а в знаменателе – угол его установки относительно оси горизонтали).

2. Мультиклапан BRC (тороидальный баллон F11)
Используется для монтажа на тороидальные баллоны. Мультиклапан данного типа комплектуется ВЗУ (выносным заправочным устройством). Выпускается в 15 модификациях: 180/00; 190/00; 200/00; 204/00; 220/00; 225/00; 230/00; 240/00; 250/00; 270/00 180/00; 200/00; 220/00; 240/00; 270/00 (где в числителе – диаметр (высота) баллона в миллиметрах, а в знаменателе – угол его установки относительно оси горизонтали).

3. Мультиклапан BRC (тороидальный баллон T11)
Используется для монтажа на тороидальные баллоны. Мультиклапан данного типа комплектуется ВЗУ (выносным заправочным устройством). Выпускается в 15 модификациях: 180/30; 190/30; 200/30; 204/30; 220/30; 225/30; 230/30; 240/30; 250/30; 270/30 180/30; 200/30; 220/30; 240/30; 270/30 (где в числителе – диаметр (высота) баллона в миллиметрах, а в знаменателе – угол его установки относительно оси горизонтали).

4.  Мультиклапан BRC Europa  рис. 4а имеет все функции и предохранительные устройства, предусмотренные новыми европейскими Нормами Безопасности, а именно: заправочный клапан с 80% автоматической отсечкой, скоростной клапан, электромагнитный запорный клапан, предохранительный клапан на 27 бар и датчик уровня топлива.

Общие х-ки  редукторов  BRC

Каждый редуктор имеет индивидуальный серийный номер, что свидетельствует о наличии на заводе-изготовителе системы контроля качества изготовления. Редукторы серии АТ90 имеют достаточно крупные габариты, что затрудняет их установку на автомобили, имеющие ограниченное подкапотное пространство, но благодаря такому размеру достигаются:

- высокие точность и стабильность всех регулировок редуктора;
- более длительный срок службы главной мембраны редуктора;
- легкий запуск двигателя на газе при низких температурах.

  3  Редукторы BRC имеют две независимые степени регулировки (Х. Х. и рабочий режим).

  4  Редукторы BRC оснащены не «грибковыми», а плоскими мембранами, которые более прочны и надежны в эксплуатации. А также это делает возможным изготовление новой мембраны «в полевых условиях», если в этом возникла необходимость.

  5  Все корпусные детали редукторов BRC, в т. ч. задняя крышка, выполнены из одного алюминиевого сплава. Это позволяет без проблем добиться герметичности между прокладками даже после многократной разборки-сборки редуктора.

  6  Редукторы серии АТ90 оснащены удобной системой слива конденсата (при его сливе, он никогда не попадет на руки). Сливное отверстие имеет большой диаметр — порядка 1 см., что никогда не приводит к пересыханию конденсата и делает систему слива и сам редуктор безотказными.

  7  Штуцера подвода охлаждающей жидкости выполнены из пластмассы, поэтому, в отличие от штуцеров из цветного металла, на них не образуется желеобразный налет окислов, который в конце концов отрицательно влияет на работу системы подогрева редуктора и систему охлаждения двигателя.

  8  Конструкция редуктора исключает любую возможность попадания газа в систему охлаждения двигателя. (Система подогрева редуктора является отдельно отлитой полостью)

Редуктор - основное устройство всей топливной системы. Предназначено для ступенчатого снижения давления до минимально необходимого (близкое к атмосферному) и преобразования (испарения) жидкой газовой фазы в газ. Надежное испарение обеспечивается подогревом редуктора жидкостью охлаждающей системы. Для этого он подключается к системе охлаждения. Объединенные по принципу работы, редукторы различаются количеством ступеней регулирования и устройством систем пуска и холостого хода. Редуктор с электронным блоком управления - применяется на автомобилях с инжекторными системами питания бензином.

Редуктор-испаритель. Для работы на сжиженном газе компания M. T.M. s. r.l.- BRC выпускает редукторы как пневматического управления (контроля), так и электронного управления (контроля).

Редуктор-испаритель АТ90Р - вакумный редуктор.
Наиболее приемлем для карбюраторных двигателей. Проверенный временем редуктор является наилучшим примером соотношения цена-качество.

АТ90Р - пневматический редуктор. Наиболее приемлем для карбюраторных двигателей. Проверенный временем редуктор является наилучшим примером соотношения цена-качество. Выпускается в трех модификациях: 70 кВт, 100 кВт и Супер.

АТ90ECO - электронный редуктор
Предназначен для установки на инжекторные автомобили, однако отлично подходит и для карбюраторных двигателей. Выпускается в трех модификациях: 100 кВт, 140 кВт и Супер. Существует так же модификация АТ90Turbo - для установки на двигатели с турбонаддувом.

Techno - электронный редуктор.

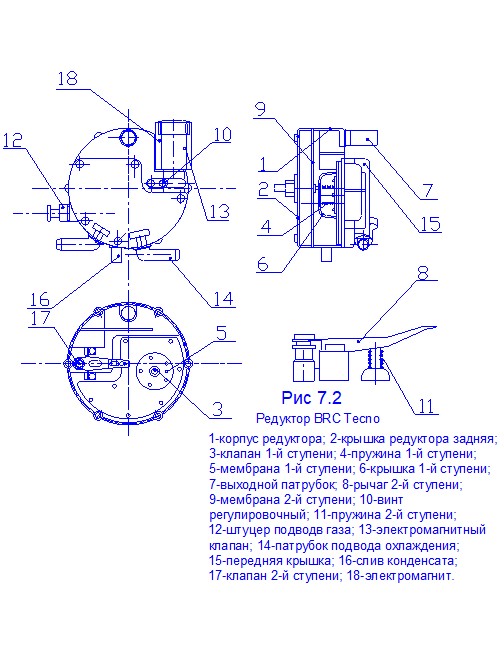

Является наиболее поздней разработкой. Редуктор этой серии меньше по размеру, что позволяет устанавливать его в ограниченном подкапотном пространстве автомобиля. Несмотря на небольшой размер, характеристики редуктора практически не уступают его большим по размеру аналогам. Выпускается в двух модификациях. 70 кВт,100 кВт (рис.  7.2)

Редуктор вакуумный BRC AT90P  (рис. 7) – двухступенчатый,  рычажно-диафрагменного типа с разгрузочным устройством.

Цилиндрический корпус редуктора из алюминиевого сплава 1 с обеих торцев закрыт крышками.

Под передней крышкой 18 расположен клапан первой ступени редуцирования 3 с конической пружиной 4 и диафрагмой 5, прижатыми крышкой 6.

Там же расположены выходной патрубок 7, через который газ с низким давлением подается в систему питания и штуцер подвода разрежения 8 от двигателя. Рядом имеется пробка слива конденсата, закрывающий отверстие для слива конденсата из редуктора. Полость А между промежуточной стенкой корпуса и прокладкой 11 заполняется жидкостью (охлаждающей жидкостью двигателя автомобиля), тепло которой способствует переходу сжиженного газа в паровую фазу.
