Трехходовые водотрубные водогрейные котлы на природном газе и дизельном топливе






Назначение

Водогрейные водотрубные котлы серии КВ-ГМ предназначены для отопления и горячего водоснабжения жилищно-коммунальных и промышленных обьектов. Котел представлет собой теплоагрегат, подогревающий воду тепловых сетейнапрямую или через теплообменники. Котел рассчитан на подогрев воды с температурными графиками 95/70,110/70, 115/70, 150/70, 105/80 с постоянным расходом воды через котел в диапазоне регулирования нагрузки. Возможны и другие температурные графики при паспортных номинальных расходах воды через котел с сохранением перепада теператур на входе и выходе из котла. Диапазон регулирования нагрузки – 20–100% (возможно изменение диапазона нагрузки в зависимости от модификации горелки). Котлы работают на природном газе, дизельном топливе, мазуте, твердом топливе.

Конструкция

Котел КВ-ГМ – водогрейный водотрубный газоплотный, с горизонтальным или вертикальным расположением поверхностей нагрева. Котлы по движению дымовых газов являются одноходовыми (пролетными), двухходовыми, трехходовыми. Конструкция котла включает в себя топочную камеру и конвективную поверхность нагрева, расположенную за топочной камерой. Топочная камера котла и конвективная часть экранированы мембранными панелями, собранными из труб диаметром 51х4,0 мм, с вваренными проставками, обеспечивающими газоплотность котла для работы под наддувом. Конвективная поверхность нагрева состоит из определенного количества пакетов. Каждый пакет набирается из горизонтально или вертикально распложенных ширм, выполненных из U-образных труб диаметром 28х3 мм или 32х3 мм. Дренажи и воздушники изготовлены из труб диаметром 28х3 мм или 32х3 мм. В конструкции котла предусмотрены необходимые лючки и гляделки для эксплуатации котла. Газоплотное исполнение котла позволяет применить легкую теплоизоляцию толщиной 50 мм с декоративной обшивкой. Возможно также применение котлов для работы с разрежением.

НЕ нашли? Не то? Что вы ищете?

Горелочные устройства

Котлы КВ-ГМ применяются с современными автоматизированными горелочными устройствами ведущих европейских и российских производителей, согласованных к применению заводом-изготовителем котлов.

Преимущества

Высокий КПД – обеспечивается конструкцией котлов и характеризуется стабильновысоким значением на разных нагрузках. Котлы имеют газоплотное исполнение – это стабильные характеристики котла в процессе длительной эксплуатации. Низкие выбросы NOx – гарантируются расчетной конструкцией топочной камеры и эффективным сжиганием топлива на современных автоматизированных горелочных устройствах. Быстрый выход котла на заданный режим – обеспечивается малым обьемом воды в котле и высокими скоростями движения воды в трубах. Надежная и простая конструкция котлов, большой срок службы – учтены требования и опыт эксплуатации российских тепловых сетей, нормативный срок службы котлов составляет 20 лет. Возможность использования котлов в открытых схемах теплоснабжения – является важным преимуществом водотрубных котлов, в отличие от котлов жаротрубной конструкции. Высокая ремонтопригодность – это доступность к любому узлу котла, что позволяет быстро и с наименьшими затратами выполнять необходимый ремонт. Блочная поставка котлов – качественное изготовление котлов в заводских условиях значительно сокращает затраты и время на проведение монтажных работ, транспортировку до стройплощадки. Отсутствие тяжелой обмуровки. Поставка котлов одним блоком до 40МВт. Широкий типоразмерный ряд котлов КВ-ГМ – позволяет правильно выбирать мощности и квалифицированно выполнять проекты квартальных и районных котельных, а также проводить реконструкцию существующих котельных с заменой котлов других производителей. Снижение габаритов котельной (ШхДхВ) за счет компактности котлов. Оптимальное соотношение цена/качество котлов – позволяет значительно уменьшить и оптимизировать капитальные затраты на строительство источников районного теплоснабжения. Применение котлов с горелками ведущих европейских и российских производителей.

Котлы имеют современную и надежную конструкцию, производятся серийно заводом-изготовителем и поставляются заказчикам как:

    Трехходовые по дымовым газам 14 типоразмеров / 26 модификаций Модификации на температурные графики 95/70 °С, 110/70 °С, 115/70, 150/70 °С Нормативный срок эксплуатации составляет не менее 20 лет

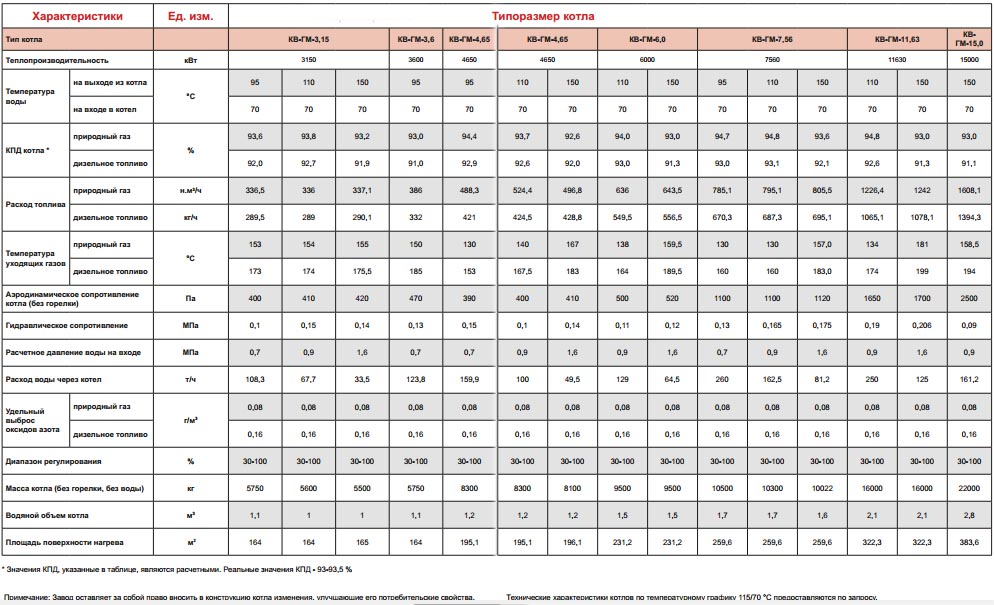

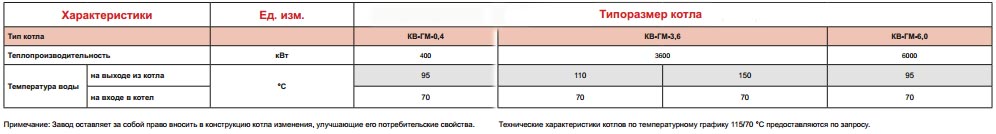

Технические характеристики водогрейных трехходовых котлов ПКЗ

Технические характеристики указанных котлов ПКЗ предоставляются по запросу
