Инструкция по эксплуатации 3D-ручки SmartPen-2

Инструкция по эксплуатации 3D-ручки SmartPen-2

Внимание!!!

Данная 3D-ручка предназначена для использования детьми старше 12 лет и взрослыми. Использование 3D-ручки маленькими детьми разрешается только под наблюдением взрослых!  Конец ручки нагревается до 190°/230° C – не прикасаться к нему руками, и держать в стороне от легковоспламеняющихся объектов.  Избегать попадания воды на 3D-ручку, и падения с высоты. Использовать только фирменный пластик для 3D-ручки, не пытаться вставить в ручку сторонние предметы.

Начало эксплуатации

Вставьте блок питания 3D-ручки в розетку 220В. Присоедините второй конец к разъему “питание”  на корпусе 3D-ручки (см. рис. 1).

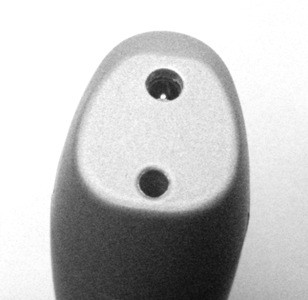

Рисунок 1 – Внешний вид задней части 3D-ручки

На экране появится надпись “Welcome PLA” или “Welcome ABS”, в зависимости от последнего используемого пластика. Для переключения между PLA и ABS пластиком нажмите одновременно кнопки 1 и 2 (см. рис. 2). Надпись на экране изменится на PLA или ABS соответственно. Для начала нагрева 3D-ручки нажмите кнопку 3.

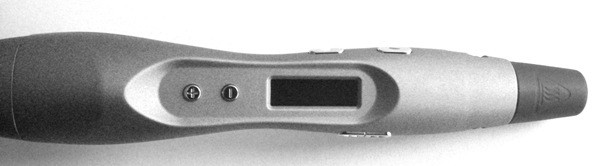

Рисунок 2 – Внешний вид 3D-ручки

Перед использованием пластиковой нити необходимо обрезать её конец кусачками, для обеспечения ровного среза (см. рис. 3).

  Правильный конец нити  Неправильный  Неправильный

Рисунок 3 – Внешний вид конца пластиковой нити

После прогрева ручки до выбранной температуры (на экране будет надпись “190/190” или “230/230”), вставьте пластиковую нить в “отверстие для подачи пластика” (рис. 1) и нажмите кнопку 3 (рис. 2). Кнопку 3 нужно держать нажатой до тех пор, пока из сопла (рис. 2) не начнёт выходить пластик. Ручка готова к использованию. Для начала рисования нажимайте и удерживайте кнопку 3, из сопла начнёт поступать пластик. Для прекращения рисования – отпустите кнопку 3. Для извлечения пластиковой нити необходимо выполнить пункты 1-4 данной инструкции, а затем нажать и удерживать кнопку 4 (рис. 2).

ВНИМАНИЕ!!! Не допускайте затягивания свободного конца пластиковой нити в ручку. Как только видите, что пластик заканчивается, извлеките его и загрузите новый моток. Пренебрежение этими правилами может привести к поломке 3D ручки. Такой вид поломки не подлежит гарантийному ремонту!

После того, как 3D-ручка не использовалась больше двух минут, она переходит в режим сбережения энергии, на экране появляется надпись “SureD”. Для возобновления работы 3D-ручки  нажмите кнопку 3.

После прекращения использования 3D-ручки необходимо отключить её от блока питания. Дать остыть вдали от детей и легковоспламеняющихся предметов. Затем ручку можно убрать в коробку.

Кнопками 1 и 2 можно менять скорость подачи пластика (на экране меняется значение в поле “Rate”), для достижения желаемой скорости рисования. При начальной заправке ручки пластиком и извлечение его после использования, рекомендуемая скорость “Rate: 2”.

Кнопками 5 и 6 можно регулировать температуру нагрева ручки. Делать это нужно в соответствии с рекомендациями изготовителя пластика.

Рекомендации по выбору пластика

При работе детей с 3D-ручкой, рекомендуем использовать фирменный экологически чистый PLA пластик. Полилактимд (ПЛА) — биоразлагаемый, биосовместимый пластик, сырьем для производства которого служат возобновляемые ресурсы, такие как кукуруза и сахарный тростник.

ABS пластик используется для технических целей, где требуется жёсткость и прочность изготавливаемых деталей, а также для склеивания изделий из ABS пластика. При работе с данным видом пластика, необходимо обеспечить хорошую вентиляцию помещения.

Хранить пластик необходимо в плотно закрывающимся пакете, так называемом ZIP пакет.

Рекомендуемые температурные режимы работы с разными видами пластика

Тип пластика	Рекомендуемая температура использования	Рекомендуемая температура загрузки/выгрузки пластика из ручки
PLA	160-165°C	190°C
ABS	230°	230°C
PET	185-190°C	190°C

Загрузку/выгрузку пластика нужно производить при температуре из третьего столбца, рисовать – при температуре из второго столбца.

Температуры могут отличаться для пластиков разных цветов и производителей!
