Номенклатура выпускаемых изделий

Номенклатура выпускаемых изделий № Тип высоковольтного диода Максимально-допустимый средний прямой ток. А Повторяющееся обратное напряжения. kV ДВЛ, СДЛМ  в первом корпусе, с повторяющимся обратным напряжением 80ч130 kV и максимально-допустимым средним прямым током 0,4ч0,8А 1 ДВЛ1-0,4-80,  CДЛМ 0,4-800 0,4 80 2 ДВЛ1-0,55-80,  CДЛМ 0,55-800 0,55 80 3 ДВЛ1-0,7 - 80,  CДЛМ 0,7-800 0,7 80 4 ДВЛ1-0,8-80,  CДЛМ 0,8 - 800 0,8 80 5 ДВЛ 1-0,4-130,  CДЛМ 0,4- 1300 0,4 130 6 ДВЛ 1-0,55-130, CДЛМ 0,55-1300 0,55 130 7 ДВЛ 1-07-130,  CДЛМ 0,7- 1300 0,7 130 ДВЛ, СДЛМ во втором корпусе, с повторяющимся обратным напряжением 130 ч160 kV и максимально-допустимым средним прямым током 0,4ч0,75А 1 ДВЛ 2-0,4-130,  CДЛМ 0,4 - 1300 0,4 130 2 ДВЛ 2-0,55-130,  CДЛМ 0,55 - 1300 0,55 130 3 ДВЛ 2-0,75-130,  CДЛМ 0,75 - 1300 0,75 130 4 ДВЛ 2-0,4-160,  CДЛМ 0,4  - 1600 0,4 160 5 ДВЛ 2-0,55-160,  CДЛМ 0,55 - 1600 0,55 160 6 ДВЛ 2- 0,65-160,  CДЛМ 0,65 -1600 0,65 160 ДВЛ, СДЛМ в третьем корпусе, с повторяющимся обратным напряжением 160 ч220 kV и максимально-допустимым средним прямым током 0,4ч0,7А 1 ДВЛ 3- 0,4-160,  CДЛМ 0,4 -1600 0,4 160 2 ДВЛ 3-0,55-160,  CДЛМ 0,55 -1600 0,55 160 3 ДВЛ 3 – 0,7-160,  CДЛМ 0,7 -1600 0,7 160 4 ДВЛ 3– 0,6 –200, CДЛМ 0,6 -2000 0,65 200 5 ДВЛ 3- 0,55-220  CДЛМ 0,55 -2200 0,55 220 ДВЛ, СДЛМ,  изготавливаемые по спец. заказу. 1 ДВЛ 1 – 1 – 80,  CДЛМ 1 -800 1,0 80 2 ДВЛ 1 – 0,9 – 130,  CДЛМ 0,9 -1300 0,9 130 3 ДВЛ 2–0,95 – 130, CДЛМ 0,95 -1300 0,95 130 4 ДВЛ 2–0,85–160,  CДЛМ 0,85 -1600 0,85 160 5 ДВЛ 3 – 0,9–160,  CДЛМ 0,9 -1600 0,9 160 6 ДВЛ 3–0,85–200,  CДЛМ 0,85-2000 0,85 200 7 ДВЛ 3–0,75–220,  CДЛМ 0,75 -2200 0,75 220

Электрические  характеристики ДВЛ, СДЛМ

Услов. обознач	Название параметра, единицы измерений, условия испытаний	Значение параметра
ДВЛ1	ДВЛ2	ДВЛ3
URRM	Повторяющееся импульсное обратное напряжение,  кВ: Tjmin [Tj[Tjm	80..130	130..160	160..220
IF(AV)	Средний прямой ток, А Toil = 60 °C	0.4..0.8	0.4..0.75	0.4..0.7
IFSM	Ударный ток,  Tj=25єС  А	90..200
IRRM	Повторяющийся импульсный обратный ток  , мкА : Tj=25єС, URM = URRM Tj= Tjm, URM = URRM	10 100
UFM	Импульсное прямое напряжение, В,  Tj=25єС, IFM = 3.14  I F(AV)	≤ 104	≤ 135	≤ 170
Tjm	Максимально допустимая температура  p – n перехода єС	160
Tjmin	Минимально допустимая  температура перехода, єС	-40

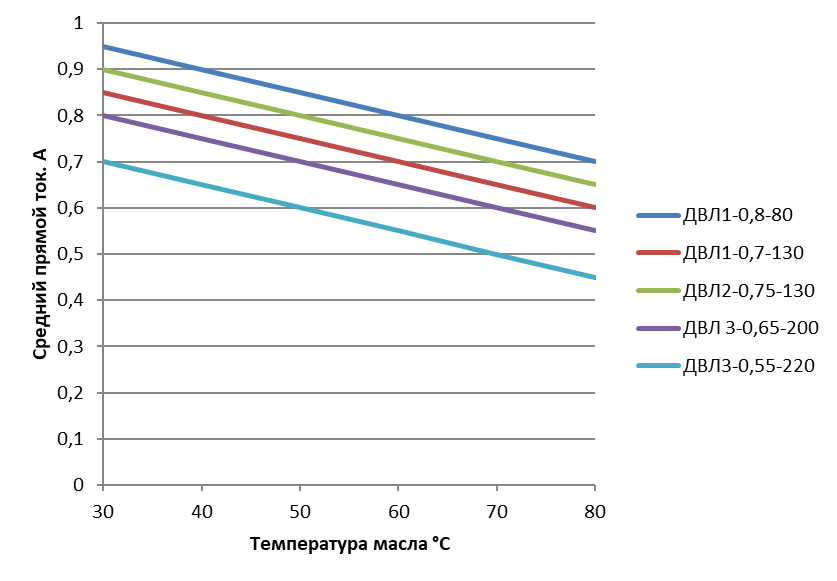

Графики зависимости среднего прямого тока столбов от температуры масла.
