Инструкция по настройке

IP АТС Grandstream серий UCM6100/6200

для использования совместно

с АТС МТТ Бизнес

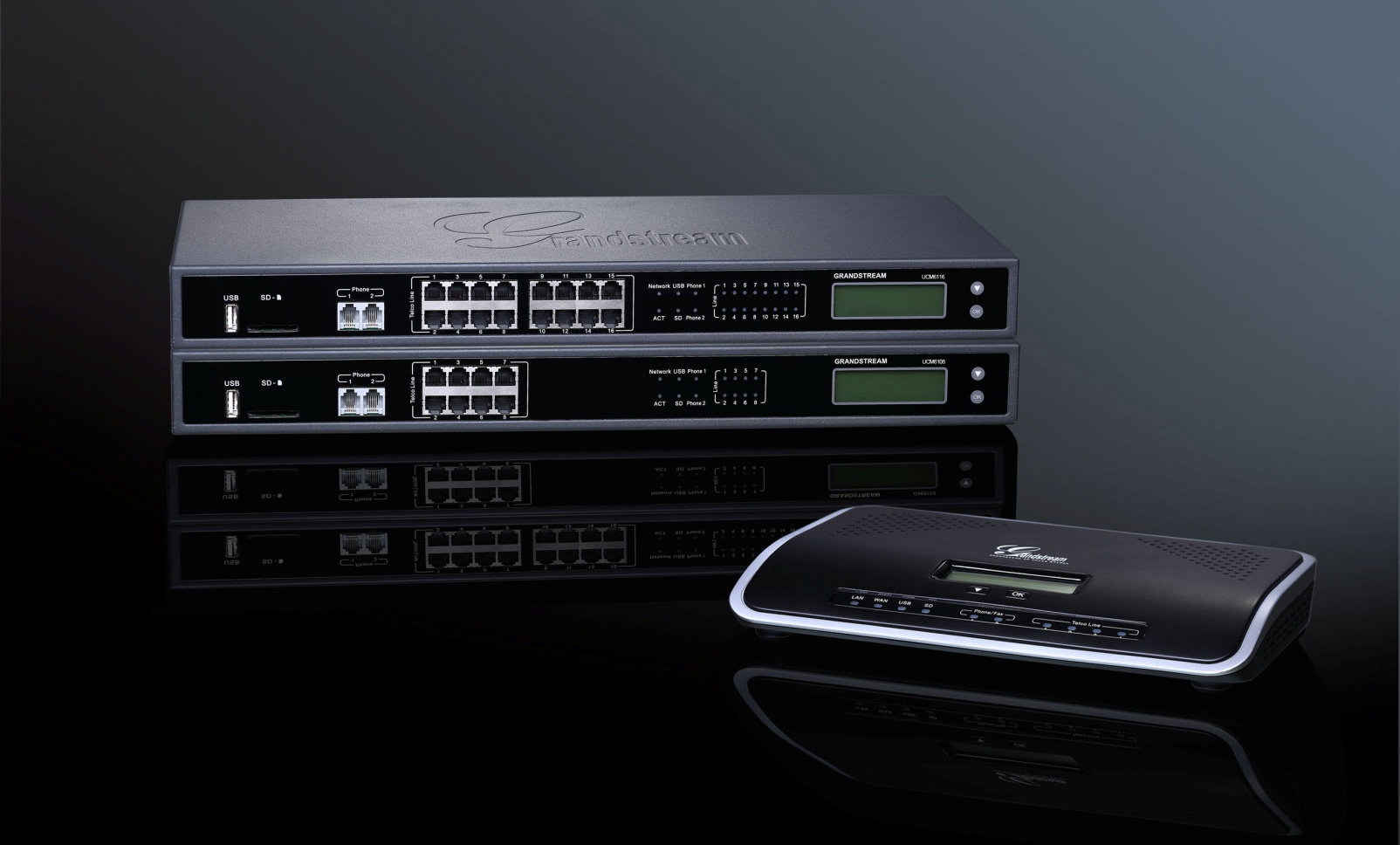

Краткое описание IP АТС Grandstream UCM6100/6200

Серия UCM6100/6200 — это инновационная и простая в эксплуатации IP-АТС, обеспечивающая предприятия малого и среднего бизнеса функциями единой связи и защиты корпоративного класса. Серия UCM6100/6200, работающая на улучшенной аппаратной платформе и использующая революционные функции программного обеспечения, предлагает новаторское решение для конвергированных приложений, использующих передачу речи, видео, данных и факсов, а также видеонаблюдения и мобильных приложений без дополнительной платы за лицензию и периодических затрат.

Основные возможности

    2/4/8/16 встроенных портов FXO для ТСОП, 2 аналоговых телефонных порта FXS с возможностью обычной связи в случае сбоев питания и до 50 учетных записей SIP транков; Аппаратное подавление эха операторского класса на основе ЦСП (глубина подавления 128 мс), аппаратный сигнал выполнения вызова/идентификатора абонента, а так же автоматическое определение импеданса для различных стран; Поддержка до 500/800 регистраций конечных точек SIP и до 32 участников конференций До 5 уровней IVR (голосового меню)
Настройка личного кабинета администратора МТТ Бизнес
    Для ознакомления с порядком пользования личным кабинетом администратора, а также проведения необходимых настроек воспользуйтесь подробным сборником ответов на странице http://www. mtt. ru/ru/help/business-help/faq/

Кроме того, в личном кабинете представлены видео-руководства по настройке функций вашей виртуальной АТС.

НЕ нашли? Не то? Что вы ищете?

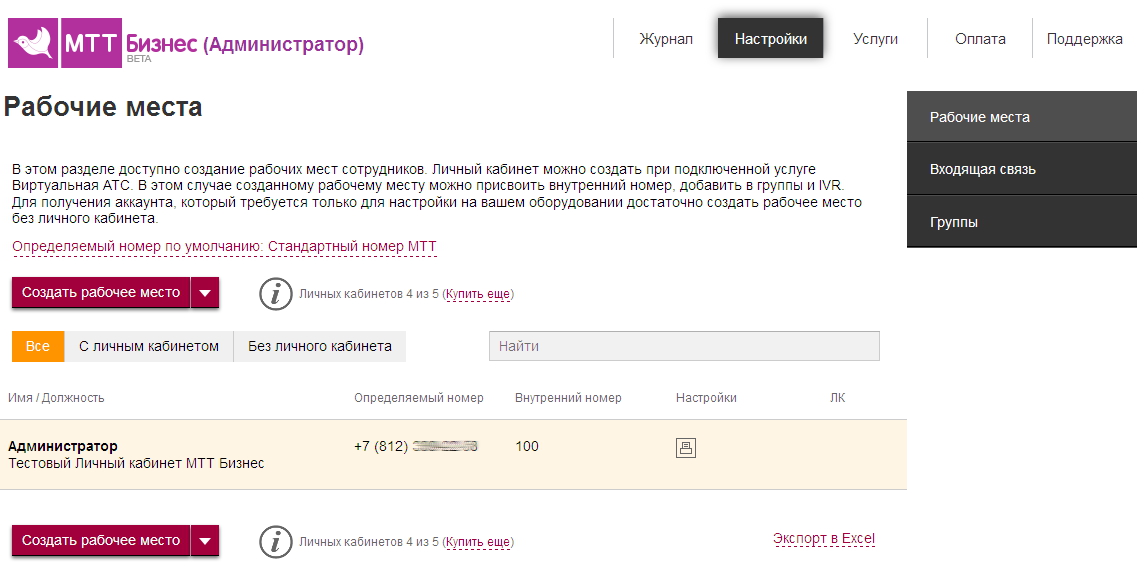

    После завершения процедуры регистрации и пополнения счета можно перейтив раздел Настройки – Рабочие места. По умолчанию, одно рабочее  место уже создано и привязано к учетной записи Администратора.

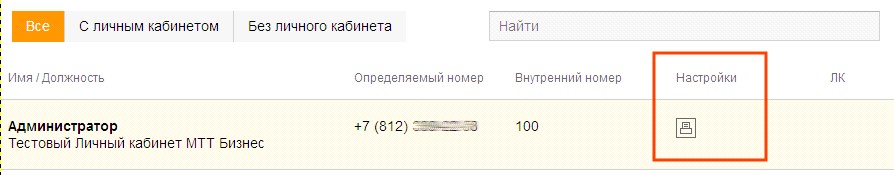

    Использоваться будет только одно  рабочее место администратора. Все данные настроек доступны в колонке «Настройки»


Для настройки АТС Grandstream UCM вам потребуется следующая информация:

Логин: 883140ххххх

Пароль на оборудовании: password$

Установите отметку «Показывать пароль» для копирования пароля в АТС.

Напоминаем, что адрес SIP сервера МТТ Бизнес один - login. mtt. ru

Если вы меняли пароль, то перед выходом со страницы «Настройка рабочего места» сохраните изменения кнопкой внизу.

Настройка IP АТС Grandstream UCM6100/6200 Порядок подключения АТС к локальной сети

Используя входящий в комплект АТС сетевой кабель (патчкорд), соедините порт WAN (для UCM6x02) или LAN (для UCM6x0x) со свободным портом на вашем роутере, имеющем выход в интернет, и включите питание. После загрузки устройства необходимо определить локальный IP адрес АТС, прочитав его на экране. Заводская сетевая настройка позволяет получить его автоматически от DHCP сервера.

Подключение к локальной сети :

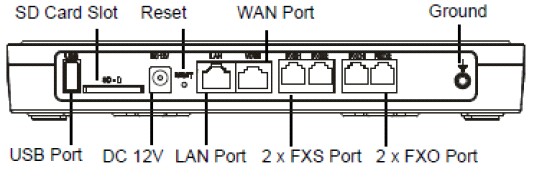

UCM6x02:

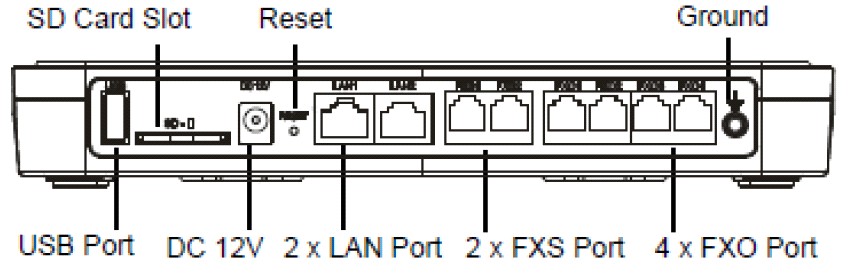

UCM6x04:

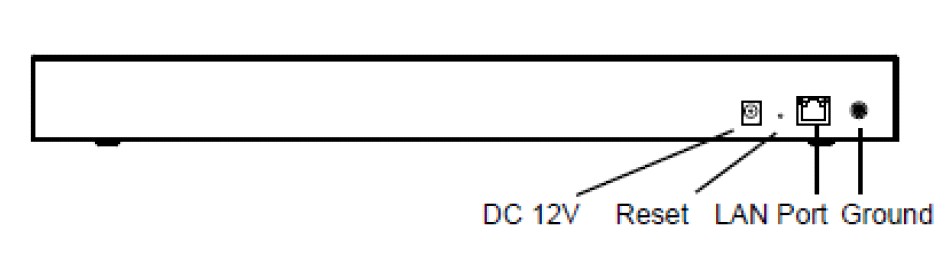

Для остальных моделей:



Первоначальная настройка АТС Grangstream UCM

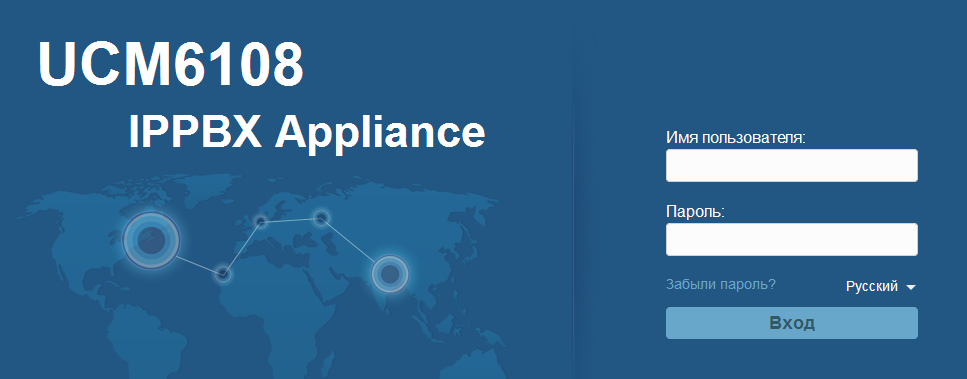

    Войдите в веб интерфейс АТС, введя его IP в адресной строке браузера.

Заводские значения имени пользователя и пароля – admin / admin

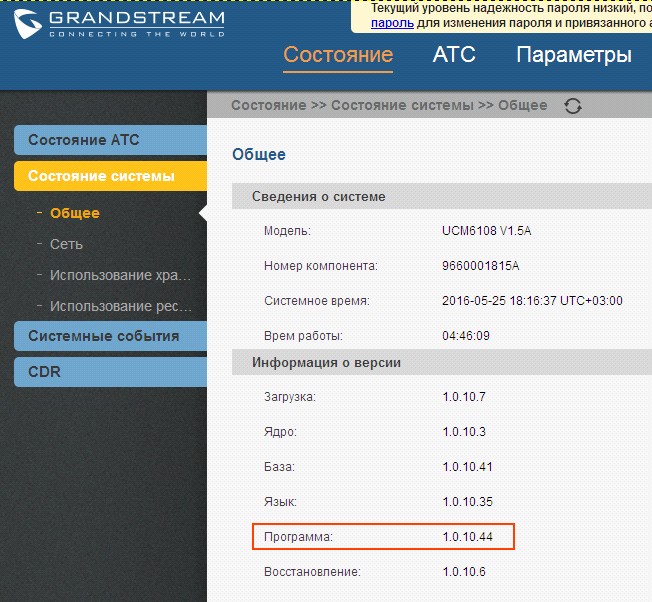

    Проверьте актуальность версии установленного ПО АТС на странице Состояние—Состояние системы—Общее


В случае необходимости, установите последнюю версию ПО, обратившись к инструкции администратора АТС.



    При запуске мастера настройки вы можете настроить АТС, пользуясь его подсказками: изменить пароль администратора, настроить сетевую часть, создать добавочные номера, транки и маршруты.

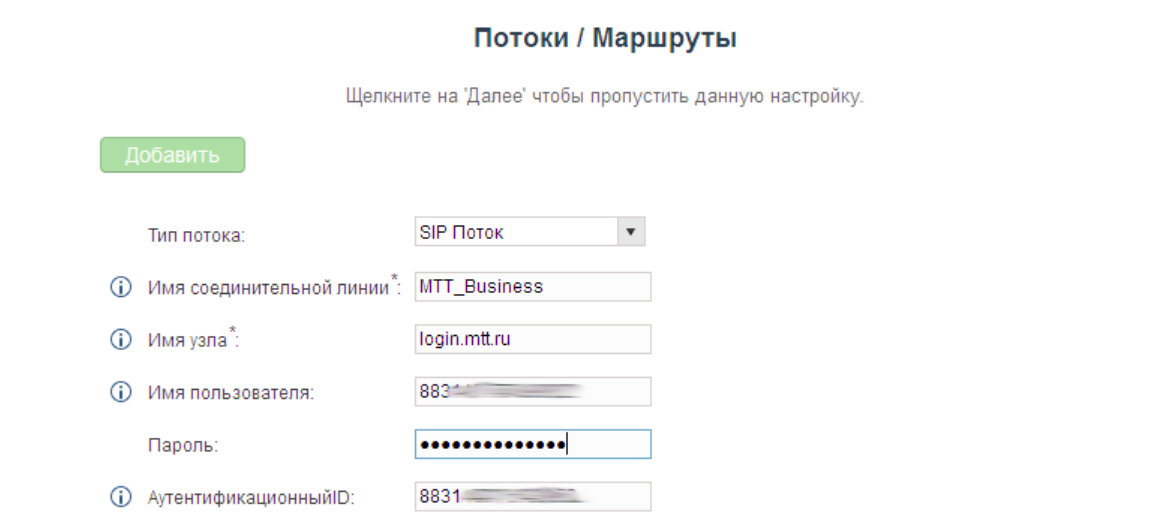

    Для настройки транка МТТ Бизнес заполните поля таким образом

Имя соединительной линии: укажите по своему желанию

Имя узла: login. mtt. ru

Имя пользователя и АутентификационныйID: 88314ххххх (ваш Логин для оборудования Рабочего места)

    Настройте правила для исходящих вызовов

Имя правила: на ваше усмотрение

Главный номер: цифра, с которой будет начинаться набор номера. В случае, если абоненты привыкли набирать номер с 8-ки, можно указать эту цифру.

Длина номера: используйте формат номера из 11 цифр при пользовании услугами МТТ Бизнес

Уровень привилегий: выберите из выпадающего меню значение, определяющее право совершать исходящие звонки для тех добавочных номеров, уровень разрешения которых не ниже этого уровня. В примере разрешены звонки для добавочных номеров с разрешениями Национальный и Международный.

Ряд: число цифр, которые будут удалены из начала номера при выдаче его в линию МТТ Бизнес. Цифра 1 убирает 8-ку в начале номера

Добавление в начало: последовательность цифр (дополнительный префикс) присоединяемый в начало номера, при выдаче его в линию МТТ Бизнес. Добавлена 7 вместо ранее удаленной 8-ки. Номер будет отправляться в международном формате, где 7 – код России


    Настройте правила для входящих вызовов

Назначение по умолчанию: в качестве примера, можно направить все входящие вызовы на телефон секретаря (1000). В дальнейшем вы можете организовать в АТС голосовые меню, очереди, группы добавочных номеров, в которые можно направлять входящие вызовы, в зависимости от ваших потребностей.

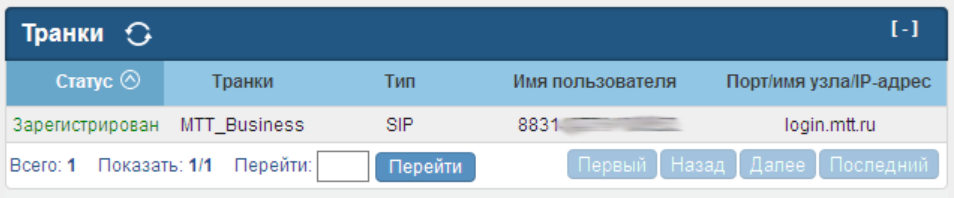

    Завершите работу мастера, сохраните настройки Проверьте правильность ввода параметров на странице Состояние—Состояние АТС

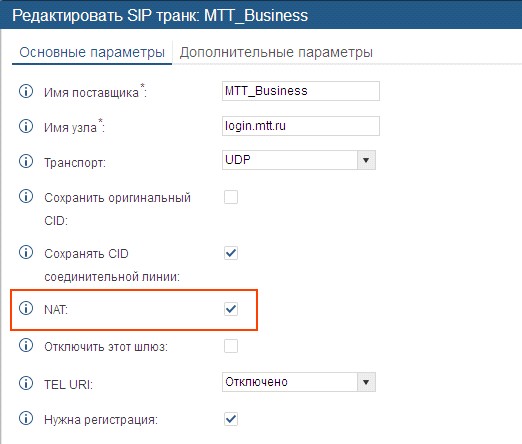

Так как мастер настроек не позволяет провести тонкую настройку, войдите в режим редактирования транка MTT_Business и проведите, в случае необходимости, дополнительную настройку. Например, если АТС расположена за NAT, рекомендуется установить флажок:

Проверьте прохождение входящих и исходящих звонков



Настройка безопасности АТС Grangstream UCM

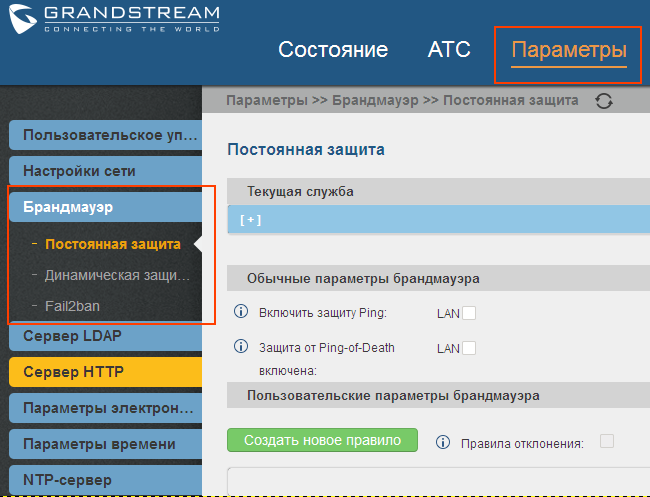

В случае, если планируете использовать АТС, подключенной напрямую в интернет, обязательно проведите настройки безопасности,  настроив и включив Брандмауэр. Также это рекомендуется проделать и в случае расположения АТС в локальной сети. Обратитесь к инструкции Администратора для получения полной информации о значении каждой настройки.

Еще больше информации и инструкций по IP АТС Grandstream UCM6100/6200 доступно на сайте официального дистрибьютора http://www.grandstream-russia.ru
