Цвет знака

Первая
цифра

Вторая
цифра

Третья
цифра

Множитель

Допуск,
%

ТКС
[ppm/°C]

Серебристый

10-2

±10

Золотистый

10-1

±5

Черный

0

0

1

Коричневый

1

1

1

10

±1

100

Красный

2

2

2

102

±2

50

Оранжевый

3

3

3

103

15

Желтый

4

4

4

104

25

Зеленый

5

5

5

105

±0,5

Голубой

6

6

6

106

±0,25

10

Фиолетовый

7

7

7

107

±0,1

5

Серый

8

8

8

108

±0,05

Белый

9

9

9

109

1

Рис. 3 Параметры цветовой маркировки резистора

2.3.3 Кодовая маркировка отечественных резисторов

Согласно ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС в кодовой маркировке первые 3-и или 4-е символа указывают на значение номинального сопротивления резистора, которое определяется по базовому значению из рядов ЕЗ...Е192, и множитель. Символ который стоит в конце кода обозначает допуск - класс точности резистора. Требования данного ГОСТа и IEC практически совпадают с иностранным стандартом BS1852 (British Standart).

Следует добавить, что часто на корпусе резистора дополнительно, кроме основного кода, добавляют код несущий информацию о типе резистора, его номинальной мощности, и т. п.

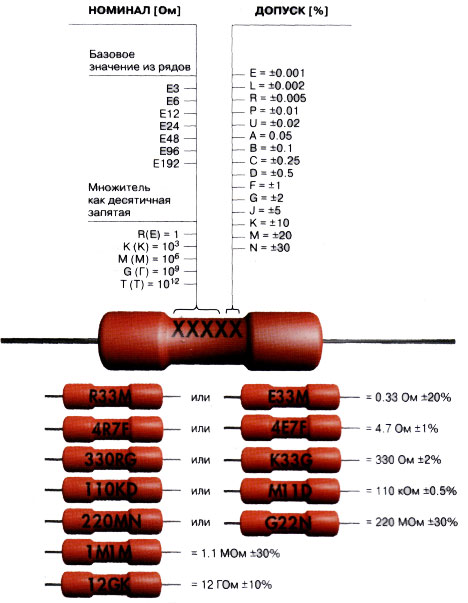

Рис. 4 Маркировка резистора

2.4 Маркировка конденсаторов

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

2.4.1 Кодировка 3-мя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть "9". При емкостях меньше 1.0 пф первая цифра "0". Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.

НЕ нашли? Не то? Что вы ищете?

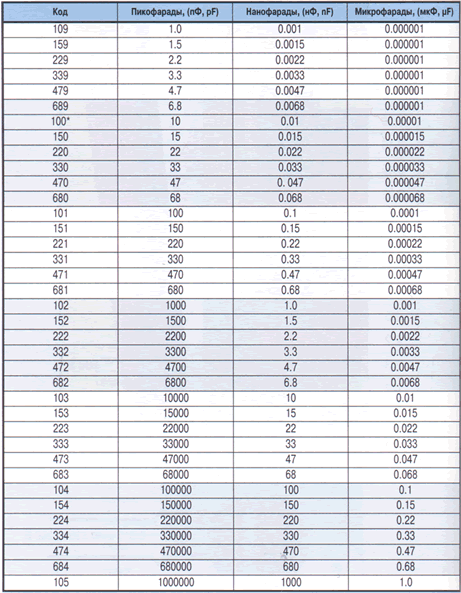

Таблица 2


* Иногда последний ноль не указывают.

2.4.2 Кодировка 4-мя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

Таблица 3

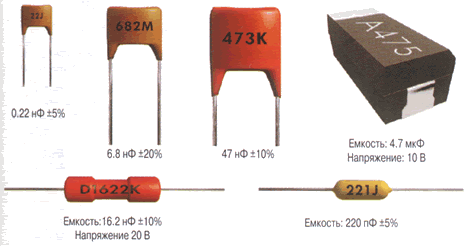

Рис. 5 Примеры маркировки конденсаторов

2.4.3 Маркировка ёмкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

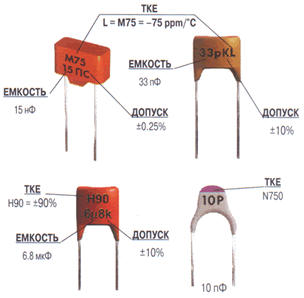

2.4.4 Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

2.5 Маркировка диодов

Таблица 4

Тип
диода

Цвет корпуса
или метка на
корпусе

Метка у
анода (+)

Метка у
катода (-)

Внешний вид

Д9Б

-

Красное кольцо

-

Д9В

-

Оранжевое или красное + оранжевое кольцо

-

Д9Г

-

Желтое или красное + желтое кольцо

-

Д9Д

-

Белое или красное + белое кольцо

-

Д9Е

-

Голубое или красное + голубое кольца

-

Д9Ж

-

Зеленое или красное + зеленое кольцо

-

Д9И

-

Два желтых кольца

-

Д9К

-

Два белых кольца

-

Д9Л

-

Два зеленых кольца

-

Д9М

-

Два голубых кольца

-

КД102А

-

Зеленая точка

-

КД102Б

-

Синяя точка

-

2Д102А

-

Желтая точка

-

2Д102Б

-

Оранжевая точка

-

КД103А

Черный

Синяя точка

-

КД103Б

Зеленый

Желтая точка

-

2Д103А

-

Белая точка

-

КД105Б

Точка остутсвует

Белая или желтая полоса

-

КД105В

Зеленая точка

Белая или желтая полоса

-

КД105Г

Красная точка

Белая или желтая полоса

-

КД105Д

Белая или желтая
точка

Белая или желтая полоса

-

КД208А

Желтая точка

Черная, зеленая или желтая точка

-

КД209А

-

Черная, зеленая или желтая точка

-

КД209Б

Белая точка

Черная, зеленая или желтая точка

-

КД209В

Черная точка

Черная, зеленая или желтая точка

-

КД209Г

Зеленая точка

Черная, зеленая или желтая точка

-

КД221А

-

Голубая точка

-

КД221Б

Белая точка

Голубая точка

-

КД221В

Черная точка

Голубая точка

-

КД221Г

Зеленая точка

Голубая точка

-

КД221Д

Бежевая точка

Голубая точка

-

КД221Е

Желтая точка

Голубая точка

-

КД226А

-

-

Оранжевое кольцо

КД226Б

-

-

Красное кольцо

КД226В

-

-

Зеленое кольцо

КД226Г

-

-

Желтое кольцо

КД226Д

-

-

Белое кольцо

КД226Е

-

-

Голубое кольцо

КД243А

-

-

Фиолетовое кольцо

КД243Б

-

-

Оранжевое кольцо

КД243В

-

-

Красное кольцо

КД243Г

-

-

Зеленое кольцо

КД243Д

-

-

Желтое кольцо

КД243Е

-

-

Белое кольцо

КД243Ж

-

-

Голубое кольцо

КД247А

-

-

Два фиолетовых кольца

КД247Б

-

-

Два оранжевых кольца

КД247В

-

-

Два красных кольца

КД247Г

-

-

Два зеленых кольца

КД247Д

-

-

Два желтых кольца

КД247Е

-

-

Два белых кольца

КД247Ж

-

-

Два голубых кольца

КД410А

-

Красная точка

-

КД410Б

-

Синяя точка

-

КД509А

-

Синее узкое кольцо

Синее широкоекольцо

2Д509А

-

Синяя точка и узкое кольцо

Синее широкоекольцо

КД510А

-

Два зеленых узких кольца

Зеленое широкое кольцо

2Д510А

-

Зеленая точка и узкое кольцо

Зеленое широкое кольцо

КД521А

-

Два синих узких кольца

Синее широкоекольцо

КД521Б

-

Два серых узких кольца

Серое широкое кольцо

КД521В

-

Два желтых узких кольца

Желтое широкое кольцо

КД521Г

-

Два белых узких кольца

Белое широкое кольцо

КД522А

-

Черное широкое кольцо

Черное узкое кольцо

КД522Б

-

Черное широкое кольцо

Два черных узких кольца

2Д522Б

-

Черное широкое кольцо

Черная точка

КД906

Белая полоса у
четвертого вывода

-

-

КДС111А

Красная точка

-

-

КДС111Б

Зеленая точка

-

-

КДС111В

Желтая точка

-

-

КЦ422А

-

-

Черная точка

КЦ422Б

Белая точка

-

Черная точка

КЦ422В

Черная точка

-

Черная точка

КЦ422Г

Зеленая точка

-

Черная точка



2.6 Маркировка транзисторов
