Лабораторной работы №5
«Условие самозбуждения и стационарный режим работы генератора»
Цель работы: Ознакомление с основами расчета L C – генераторов, условиями их самовозбуждения, изучения стационарного режима работы L C – генератора в мягком и жестком режимах и физические процессы, протекающие при его работе.
Вариант №3.
E0=1,5В
Блок схема лабораторной установки

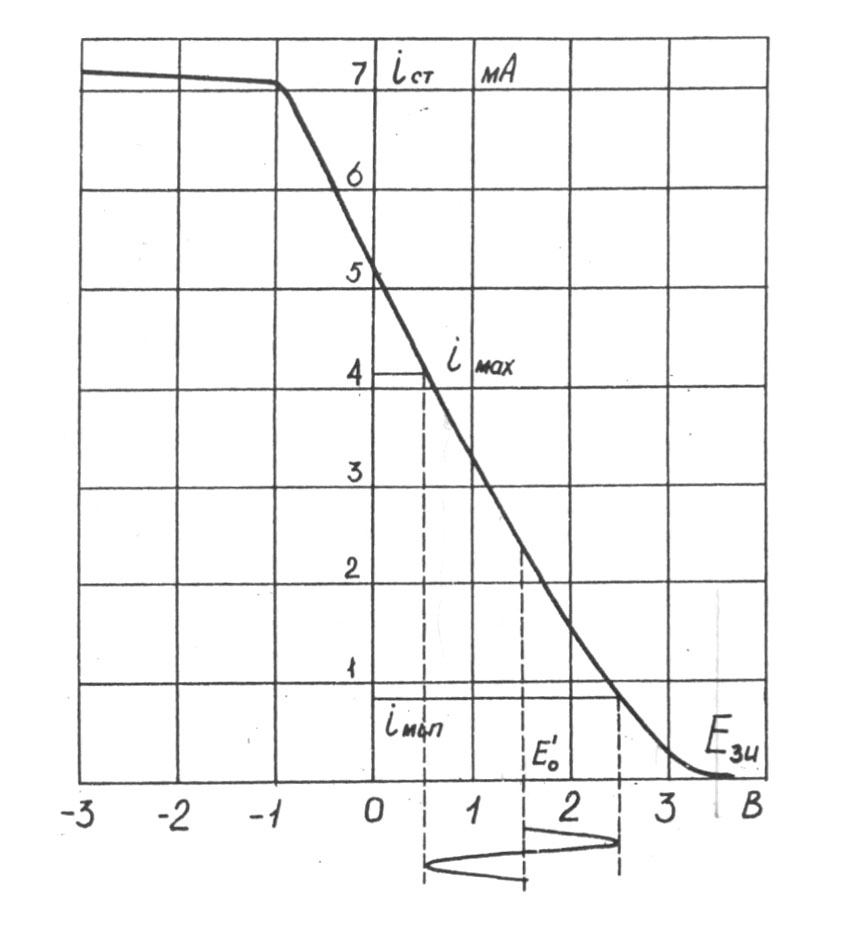

Методом трех ординат по характеристике прямой передачи рассчитаем колебательную характеристику и зависимость крутизны по первой гармонике от амплитуды воздействия.
Uвх, В | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 |
i max, мА | 3.4 | 4.2 | 5.3 | 6.3 | 7.1 | 7.2 |
i min, мА | 1.5 | 0.8 | 0.3 | 0 | 0 | 0 |
I m1, мА | 0.95 | 1.7 | 2.5 | 3.15 | 3.55 | 3.6 |
S ср, мА/В | 1.9 | 1.7 | 1.67 | 1.575 | 1.42 | 1.2 |
Построим колебательную характеристику.
Построим зависимость крутизны по первой гармонике от амплитуды воздействия.
Из построенных графиков получаем, что генератор работает в мягком режиме при E0=1.5 В.
