Другое любопытная особенность тоже не очень привычна - выход в "parafeed" или параллельное включение ТВЗ. В нем используется дроссель Magnequest BCP-15 40H 150 мА, который стоит в нагрузке выходного триода, конденсатор 3.3uF/600V полиэстер, который позволяет только переменному току протекать через первичную обмотку ТВЗ (приведенное сопротивление 3,5 кОм, индуктивность 42 Гн). Чтобы избежать проблем с насыщением сердечника и обеспечить широкий спектр в области ВЧ, в дросселе и ТВЗ были использованы обычные сердечники с воздушным зазором, обычно применяемые для SE-трансформаторов.

Преимущество использования этой конфигурации в том, что оба они оптимизированы для работы без насыщения сердечника с завалом частотной характеристики в области ВЧ. Другим большим преимуществом является тот факт, что в выходном каскаде отсутствуют колебания, индуцированные переменным током, чтобы благоприятно сказывается на уровне фона. Естественный резонанс между обмотками трансформатора и конденсатором расширяет АЧХ в области НЧ. Кроме того, изменение тока в первичной обмотке выходного трансформатора превышает напряжение питания, что улучшает динамику воспроизведения музыкальных произведений.

Недостатком данной схемы является наличие в выходном каскаде дросселя и ТВЗ, которые увеличивают стоимость, что особенно заметно для больших мощностей.

СО всеми этапами монтажа усилителя можно ознакомиться по адресу: http://www. wardsweb. org/audio/paramours. html .

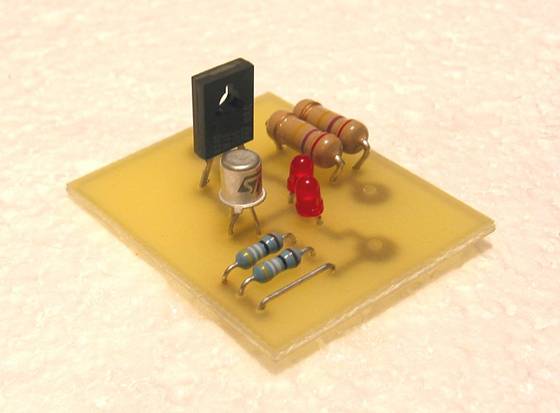

Усилитель Paul Joppa - Paramour II	Активная нагрузка типа Camille Cascode C4S, собранная на печатной плате

Примечание: мы рекомендуем использовать в выходном каскаде два трансформатора A3.2-48-20 от Valvestate. Один из них используется только как дроссель, не обращая внимания на отводы вторичной обмотки. В этом случае для выхода можно будет выбрать либо вторичную обмотки непосредственно включенного в анодную цепь трансформатора, либо "parafeed"-выход, сравнивая на слух различия между ними.

В качестве силового трансформатора я предлагаю использовать TF65VA от Valvestate, а также использовать обмотки EZ81 для 12AT7 и обмотки для 6B4G/6C4C, т. к. это та же лампа, что и 2A3, но с накалом 6В. Другой вариант заключается в использовании EL34/6CA7 в триодном включении, аналогично показанному в: http://www. . br/audio2a3amp. htm

Wardsweb's Bottlehead Paramour Mods

http://www. wardsweb. org/audio/paramours/mods/mods1.html

Объяснение Пол Иоппии по настройке напряжения на клемме B6 w/C4S, как оно найдено на Bottlehead форуме:

Ток обратно пропорционален сопротивлению двух токозадающих резисторов, включенных в параллель; C4S обеспечивает на них постоянное падение напряжения. Это падение напряжения должно равняться напряжению на светодиоде (около 1,7 вольт) минус напряжение на переходе база-эмиттер маленького транзистора (около 0,7 вольт) Чистая разница составляет около вольта, но зависит от текущих напряжений на светодиоде и транзисторе.

Скажем, для начала у нас есть сопротивление 249,5 Ом. Ток, измеренный на катодном резисторе драйвера, (2,4 В/499 Ом)=4,81 mA. Таким образом, опорное напряжения C4S должны быть 4,81 mA*249,5 Ом=1,20 В. Чтобы получить целевые 4 мА, необходимо сопротивление 1,20 В/0,004 A=300 Ом. Это могло бы быть сопротивление 499 Ом, параллельно включенное с сопротивлением 750 Ом. Выбор ближайших стандартных номиналов резисторов 680 и 820 Ом обеспечит ток в 4,7 и 3,87 mA соответственно. Катодные напряжения будут 2,8 и 1,93 В соответственно. Оба они находятся в 5% диапазоне, что достаточно хорошо.

Как только устанавливается ток 4 мА, напряжение на C4S возрастает, приближаясь к напряжению питания 300 вольт.

Для расчета значений Pol говорит об использовании "ЗАКОНА ОМА":

V = IR, где V - напряжение, I - ток и R - сопротивление

Отсюда получаем I = V / R и R = V / I

Для определения общего сопротивления для двух резисторов в параллельном включении можно использовать формулу:

RT = R1*R2 / (R1+R2)

Вот хорошая картинка с замененным резистором, на которой один из двух параллельных резисторов 499 Ом был заменен на резистор Ohmite 820 Ом.

Это было необходимо для получения нужного напряжения на клемме В6. Причина в использовании большого Ohmite в том, что у меня не было другого резистора 820 Ом.

Однотактный усилитель на лампах 6AC7 и 6CB5A

http:///%D0%BE%D0%B4%D0%BD%D0%BE%D1%82%D0%B0%D0%BA%D1%82%D0%BD%D1%8B%D0%B9-%D1%83%D1%81%D0%B8%D0%BB%D0%B8%D1%82%D0%B5%D0%BB%D1%8C-%D0%BD%D0%B0-%D0%BB%D0%B0%D0%BC%D0%BF%D0%B0%D1%85-6ac7-%D0%B8-6cb5a/

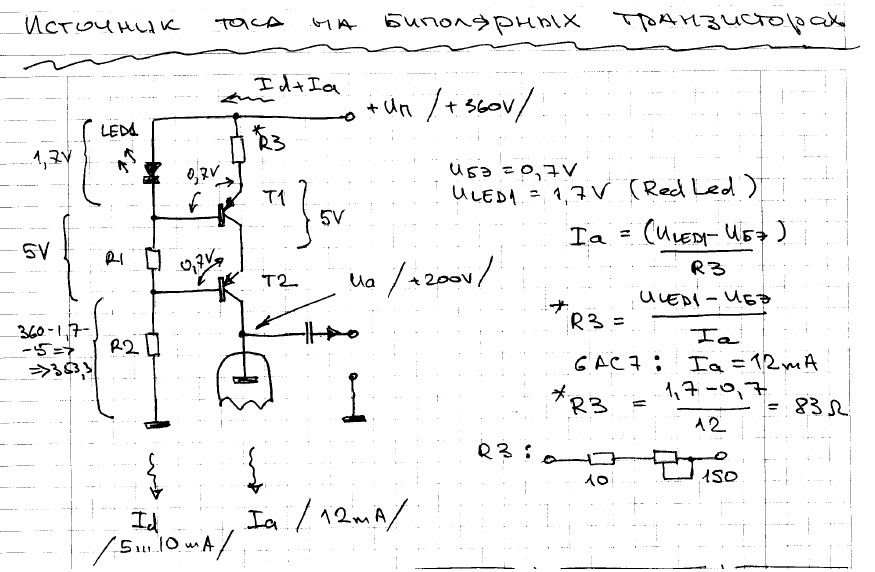

Источник тока, пригодный для применения в качестве анодной нагрузки в каскаде усиления на электронной лампе, можно собрать по этой схеме — Current_Source_SS. Если посмотреть на ВАХ биполярного транзистора, то можно обнаружить некоторое их “формальное” сходство с ВАХ пентода. То есть “со стороны” коллектора транзистор имеет высокое внутреннее сопротивление. В этой схеме два каскодно включенных транзистора обеспечивают необходимое (около 150К) динамическое сопротивление источника тока. Стабильность параметров схемы обеспечивается источником опорного напряжения на светодиоде LED1. Частотные свойства в основном определяются характеристиками транзистора T2. К недостаткам схемы можно отнести необходимость использования источника опорного напряжения, который сам потребляет от источника питания некоторый ток (5…10 mA) и высокое минимальное падение напряжения, необходимое для работы схемы. Для вывода рабочей точки транзисторов T1 и T2 на “пологий” участок их ВАХ необходимо, чтобы напряжение между эмиттером и коллектором каждого из них было не менее 3…4V. Таким образом, c учетом “потерь” напряжения на резисторе R3, минимальное падение напряжения на схеме должно быть примерно 8…10V.

Рассчитывается схема очень просто.

Если в качестве источника опорного напряжения выбран красный светодиод (RedLed), то падение напряжения на нем Uled=1.7V, при токе через него Id=5…10 mA. Выберем Id=10 mA. Падение напряжения на R1 (Ur1) задает рабочую точку T1, примем Ur1=5 V. Тогда R1=5 V/10 mA=500 Ом, ближайшее стандартное значение =510 Ом. Падение напряжения на резисторе R2=Uп-Uled-Ur1. При напряжении источника питания Uп=360 V, получим R2=(360-1.7-5) V/10 mA=35.5 К, ближайшее стандартное значение =36 К. Мощность, рассеиваемая на R2=Ur2*Id=(360-1.7-5) V*10 mA=3.5 W, нужно применить резистор мощностью не менее 5 W. Ток покоя лампы 6AC7 Ia=12 mA, этот ток задается выбором номинала R3. Падение напряжения на R3  Ur3=Uled-0.7 V, где 0.7 V – это падение напряжения на открытом переходе база-эмиттер T1. Тогда R3=(Uled-0.7)/Ia=(1.7-0.7) V/12 mA=83 Ом, стандартное значение =82 Ом. Для точной подстройки тока R3 удобно составить из двух резисторов – постоянного и переменного. Напряжение на аноде лампы 6AC7 Ua=200 V, тогда падение напряжения на T2 в состоянии покоя будет равно Ut2=Uп-Ua-Ur3-Ut1=360-200-1-5=154 V. Мощность, рассеиваемая на T2, равна Ut2*Ia = 154V*12mA = 1,85W. При открывании лампы падение напряжения на T2 будет больше и рассеиваемая мощность возрастет, поэтому T2 необходимо установить на радиатор. Максимальное выходное напряжение каскада при закрытии лампы ограничивается значением Uп-Ua-8 V=360-200-8=152 V. В качестве T1 можно применить BC558B, в качестве T2 – MJE350 – или аналогичные.

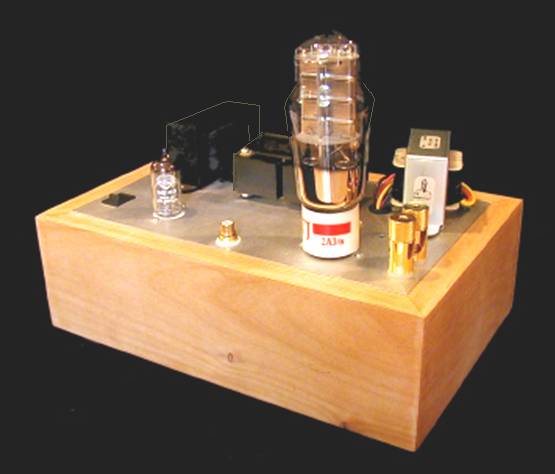

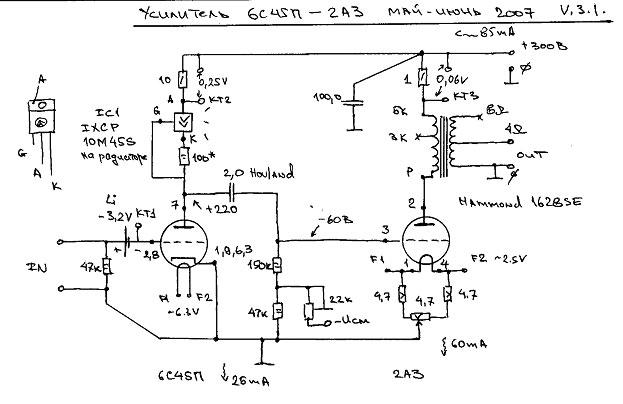

Однотактный усилитель на триодах 6С45П и 2А3 (доп. - 6AC7+6CB5A (6Ж4+6П20С))

http:///%D0%BE%D0%B4%D0%BD%D0%BE%D1%82%D0%B0%D0%BA%D1%82%D0%BD%D1%8B%D0%B9-%D1%83%D1%81%D0%B8%D0%BB%D0%B8%D1%82%D0%B5%D0%BB%D1%8C-%D0%BD%D0%B0-%D1%82%D1%80%D0%B8%D0%BE%D0%B4%D0%B0%D1%85-6%D1%8145%D0%BF-2/

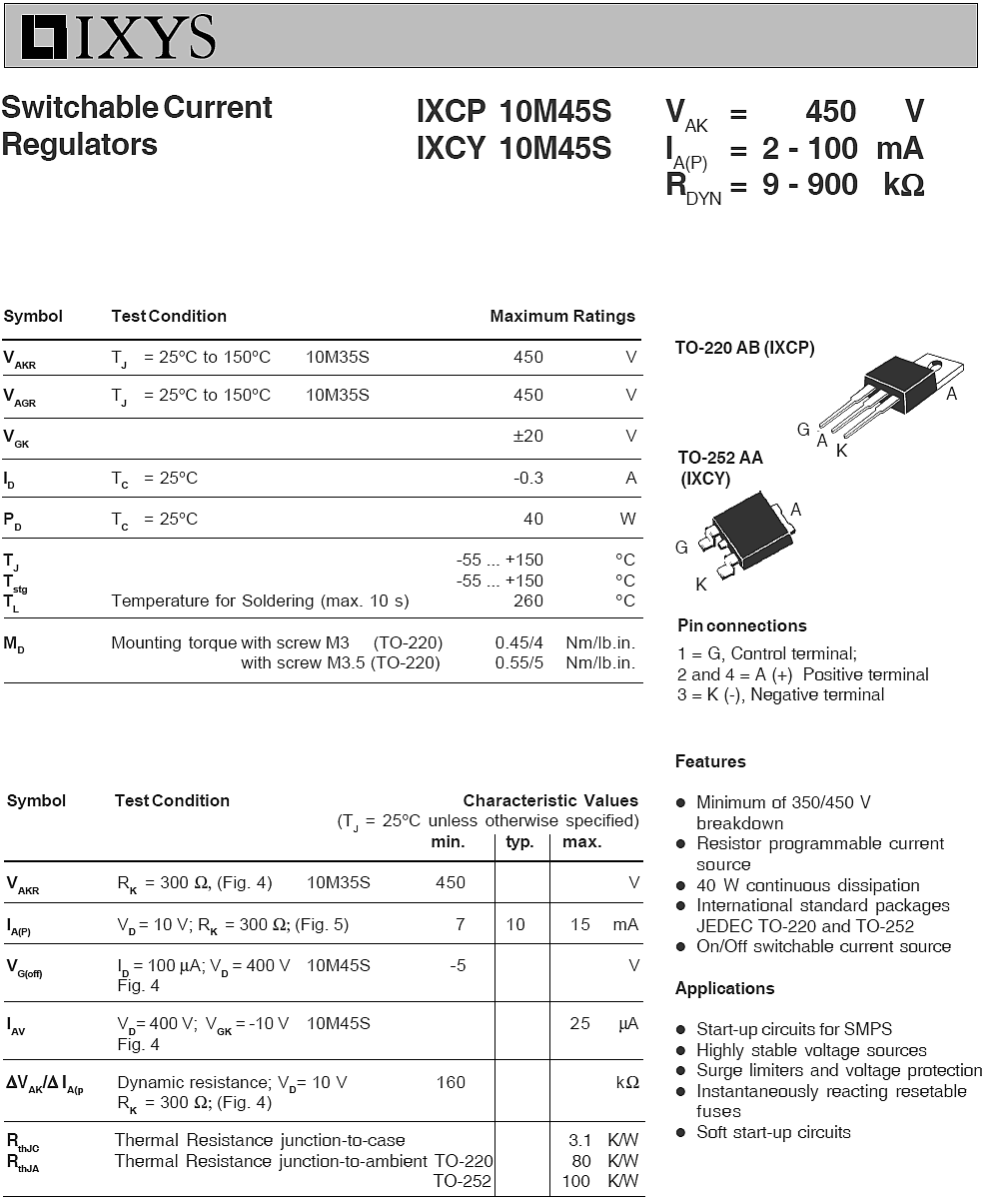

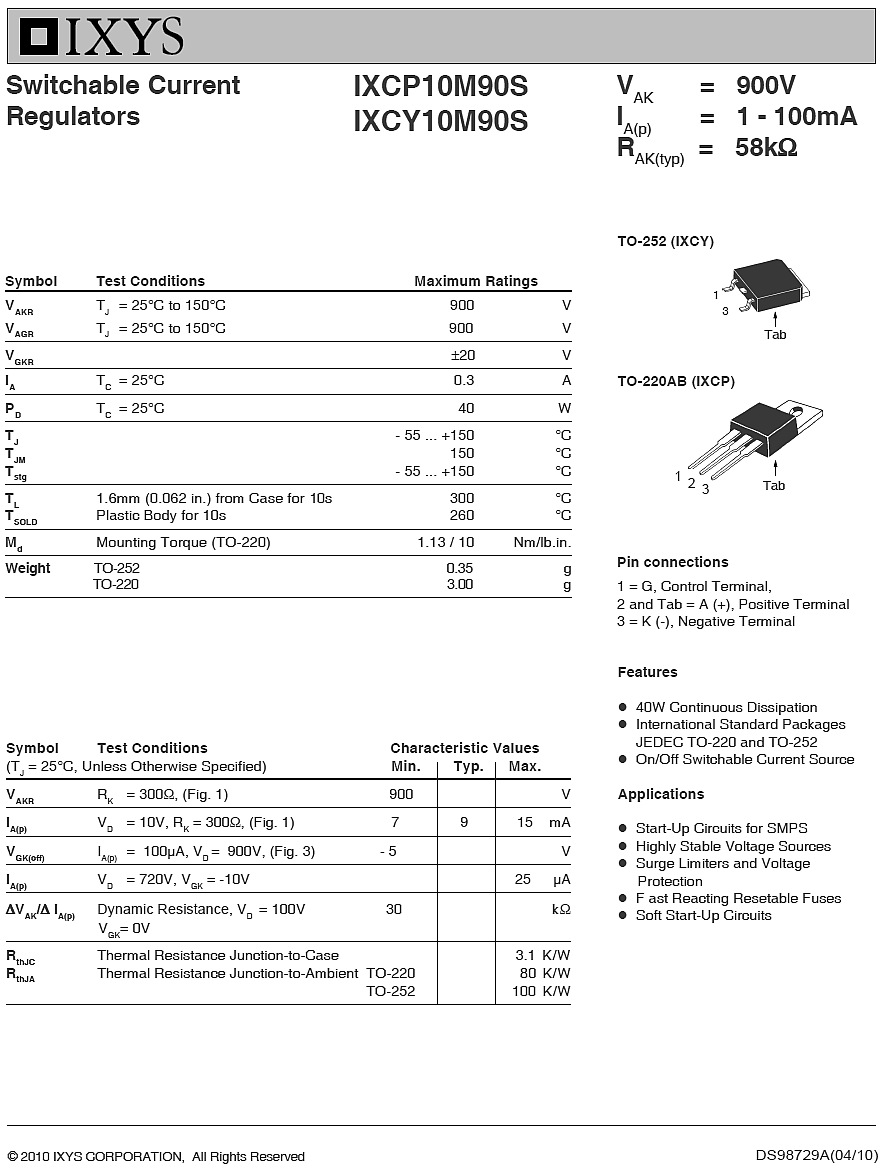

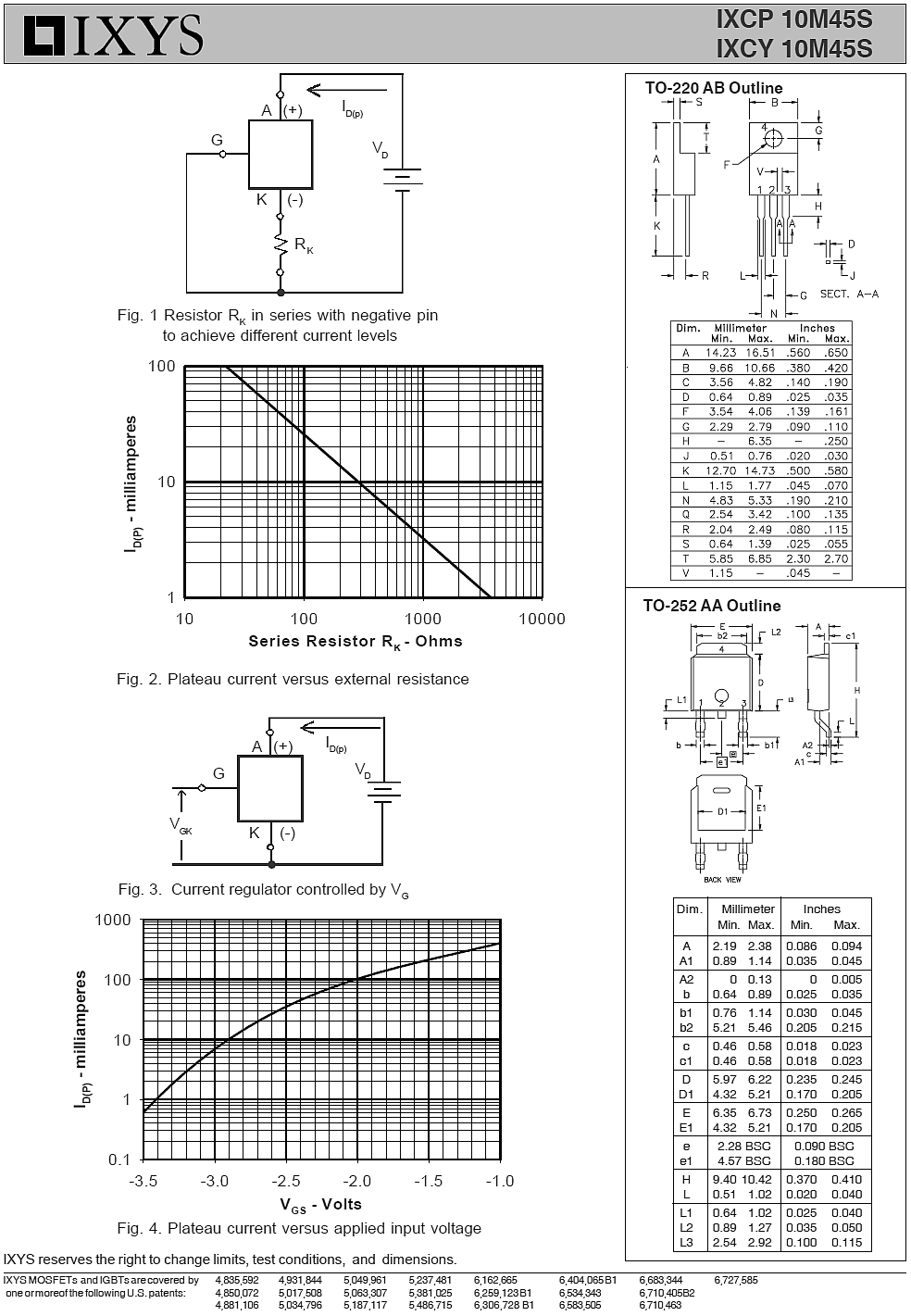

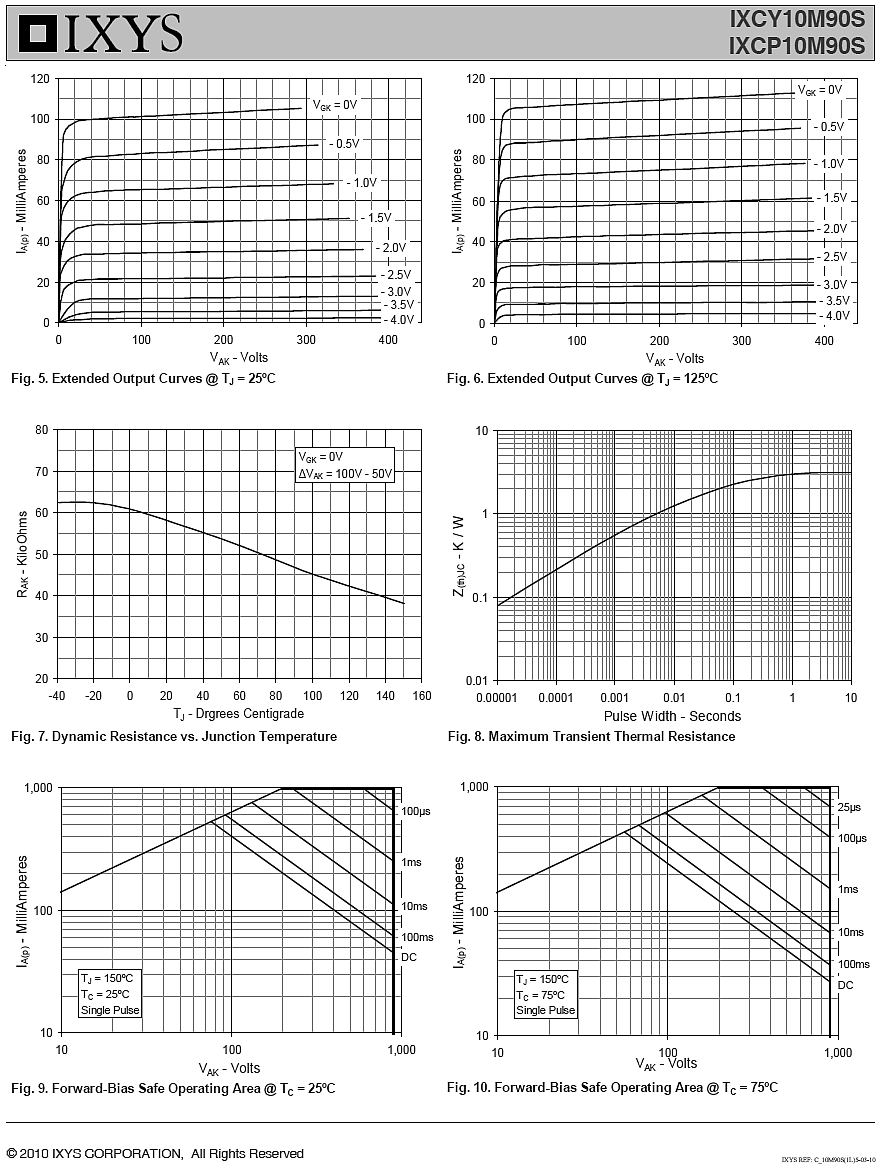

В качестве анодной нагрузки применен регулируемый интегральный источник тока IXYS  IXCP 10M45S. Использование этого источника тока («идеального резистора») в качестве анодной нагрузки широко используется в конструкциях Западных самодельщиков, и я тоже решил его попробовать.

Приемники/источники постоянного тока

http://www.valvewizard.co.uk/ccs.html

Приемник постоянного тока на транзисторе: есть много схем CСS, использующих транзистор, и многие из них получили широкое распространение. Представленная здесь схема является простейшей, требующей один NPN-транзистор и минимум компонентов.

Красный светодиод задает напряжение на базе около 1,6 в, так что транзистор всегда "открыт". Rb - это просто токоограничивающий резистор для светодиода. Так как на нем падает основная часть HT и течет ток в несколько миллиампер, он обычно должен быть рассчитаны на мощность 2 Вт или более, если недоступен небольшой удобный источник положительного питания. Кроме того, базовое напряжение может быть снято катода усилительного каскада, смещаемого светодиодом.

Падение напряжения на переходе эмиттер - база около 0.6, поэтому напряжение на эмиттерном резисторе (Re) должны быть 1,6-0,6=1 В. Эмиттерный резистор устанавливает протекающий через него ток таким образом, что на резисторе падает напряжение около 1 В.  Чтобы найти его значение, необходимо использовать закон Ома. Для постоянного тока 1 мА:
