Задача №1
Поперечное сечение бруса состоит из двух частей, соединенных в одно целое.
Требуется:
1. вычертить схему сечения в масштабе 1:2, на которой указать положение всех осей и все размеры;
2. найти общую площадь сечения;
3. определить положение центра тяжести всего сечения;
4. определить осевые и центробежный моменты инерции сечения относительно осей, проходящих через центр тяжести параллельно полкам;
5. Найти положение главных центральных осей, значения главных центральных моментов инерции, главных радиусов инерции и проверить правильность вычисления моментов инерции.
Исходные данные: равнобокий уголок (ГОСТ 8509-93) – 125х125х12; швеллер (ГОСТ 8240-89) – 16а.
Решение:
По ГОСТ 8509-93 определим характеристики уголка 125х12:
b = 12,5см; Ауг = 28,9см2;
см4;
см4;
см4;
см4; z0 = 3,53см.
По ГОСТ 8240-89 определим характеристики швеллера 16a (с учетом расположения осей):
b = 6,8см;
см2;
см4;
см4; z0 = 2см.

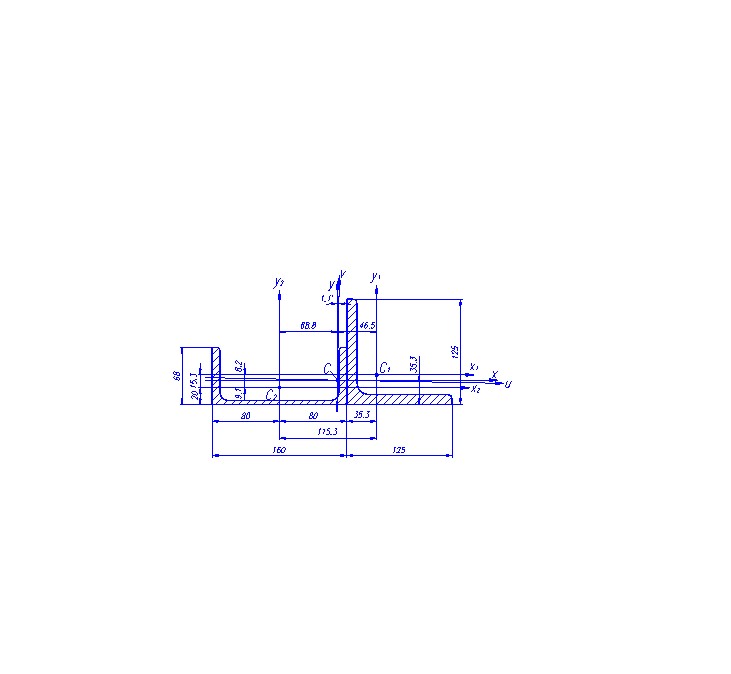

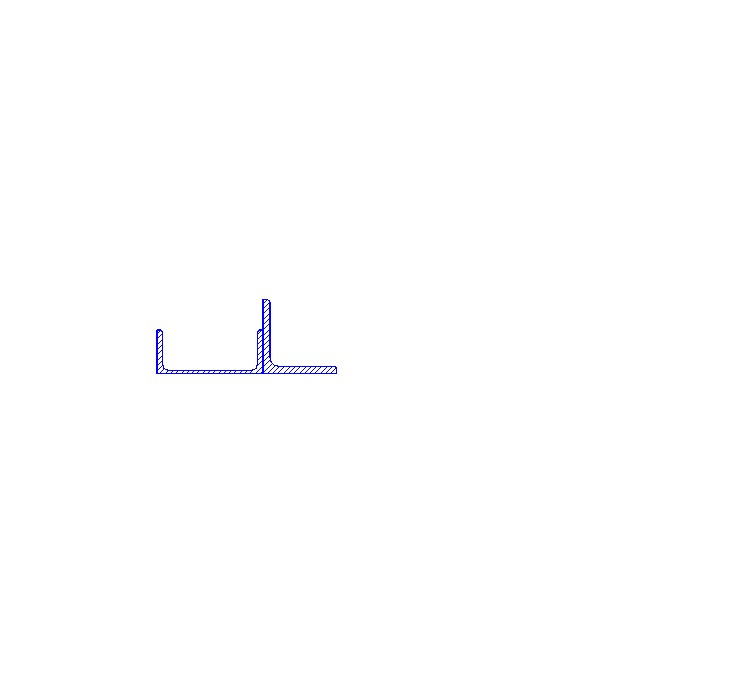

1. Изобразим в масштабе 1:2 составное сечение и укажем оси и центры тяжести каждого из элементов.
2. Площадь сечения:
см2.
3. За исходные координатные оси примем оси х1 и у1 уголка и найдем координаты центра тяжести сечения:
см;
см.
Центральные оси х и у направим параллельно исходным осям х1 и у1.
4. Осевые моменты инерции относительно центральных осей:
см4;
см4;
Центробежный момент инерции сечения относительно центральных осей:
5. Определим положение главных центральных осей U и V:
,
Вычислим значения главных центральных моментов инерции:
см4;
см4.
Проверка:
;
;
см4,
см4,
;
Задача №2
Стальной стержень (Е = 2⋅105МПа), один конец которого жестко защемлен, другой – свободен, находится под действием продольных сил Р и распределенной нагрузки t = 20кН/м. Отдельные участки стержня имеют различную площадь поперечного сечения, F или 2F.
Требуется:
1.сделать схематический чертеж бруса по заданным размерам, соблюдая масштаб длин по вертикали;
2.вычислить значения продольной силы N и нормального напряжения σ, построить их эпюры;
3.найти перемещение сечения I – I.
Исходные данные: F = 2см2; а = 0,1м; b = 0,14м; с = 0,19м; Р = 24кН.
Решение:

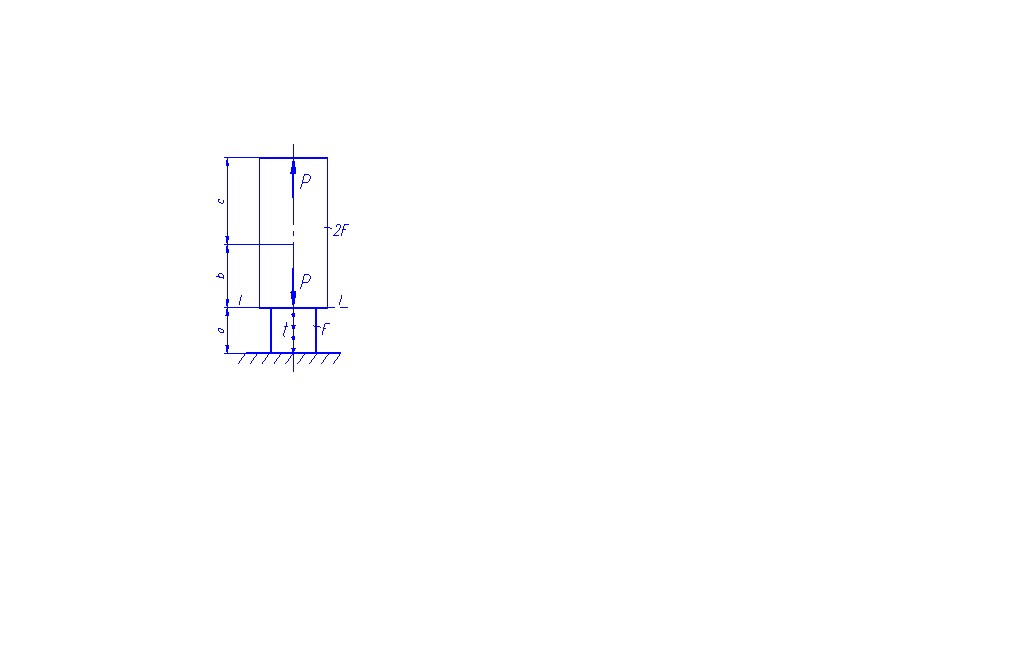

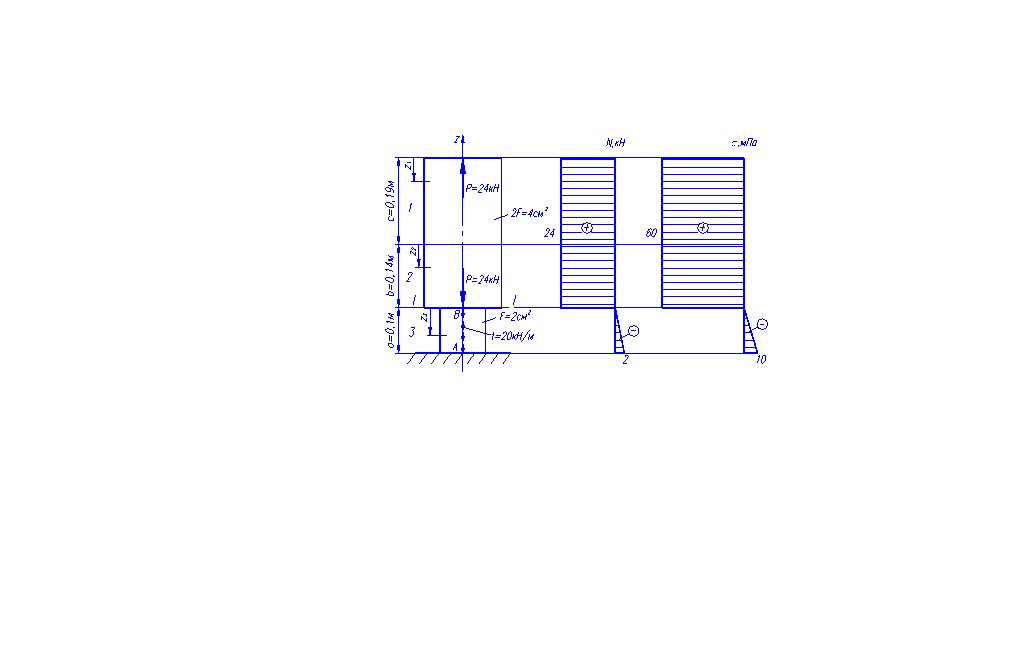

Изобразим расчетную схему стержня и разделим ее на три силовых участка. Определим продольную силу N и нормальное напряжение на каждом участке, начиная со свободного конца.
1-й участок
кН;
МПа.
2-й участок
кН;
МПа.
3-й участок
кН;
МПа.
Строим эпюры Nи σ.
Определим перемещение сечения I–I.
Перемещение будет равно удлинению участка стержня от заделки до нужного сечения:
м.
Задача №5
Для схем балок I, II требуется:

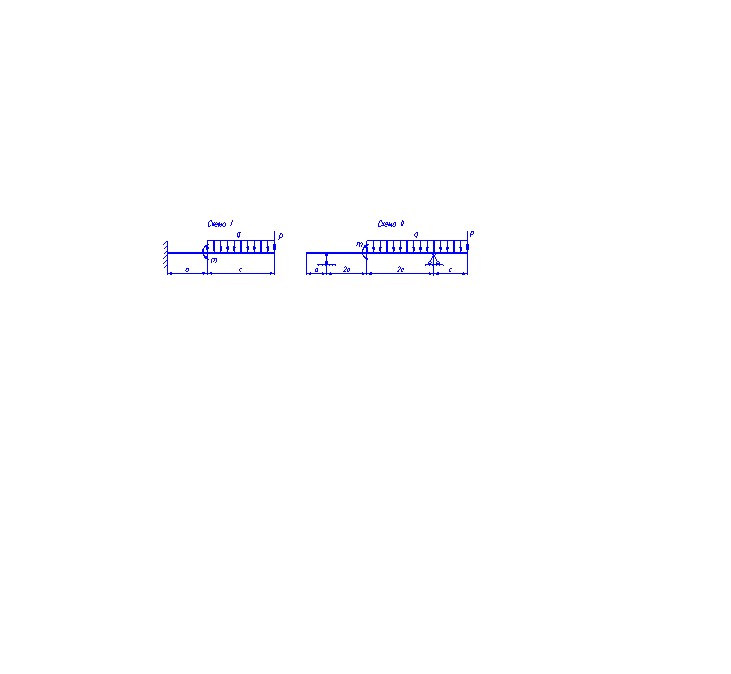

1.вычертить расчетные схемы, указав числовые значения размеров и нагрузок;
2.вычислить опорные реакции (схема II) и проверить их;
3. составить аналитические выражения изменения изгибающего момента Мх и поперечной силы Qу на всех участках балок;
4.построить эпюры изгибающих моментов и поперечных сил, указав значения ординат во всех характерных сечениях участков балок;
5.руководствуясь эпюрами изгибающих моментов, вычертить приблизительный вид изогнутых осей балок;
6. Определить положения опасных сечений и из условия прочности подобрать поперечные размеры балок:
а) для схемы I – круг диаметром d при допускаемом напряжении [σ] = 280МПа (сталь);
б) для схемы II – двутавровое (ГОСТ 8239-72) при допускаемом напряжении [σ] = 200МПа (сталь).
Исходные данные: с = 1,7а; Р = 2qa; m = 0,7qa2; а = 2,5м; q = 12кН/м.
Решение:
Схема I.
1. Изображаем расчетную схему и разделяем ее на два силовых участка.
2. Опорные реакции не определяем, так как можем построить эпюры со свободного конца.
3. Записываем аналитические выражения для поперечной силы
и изгибающего момента
в произвольном сечении для каждого участка. Вычисляем значения
и
на границах участков.
1-й участок
2-й участок

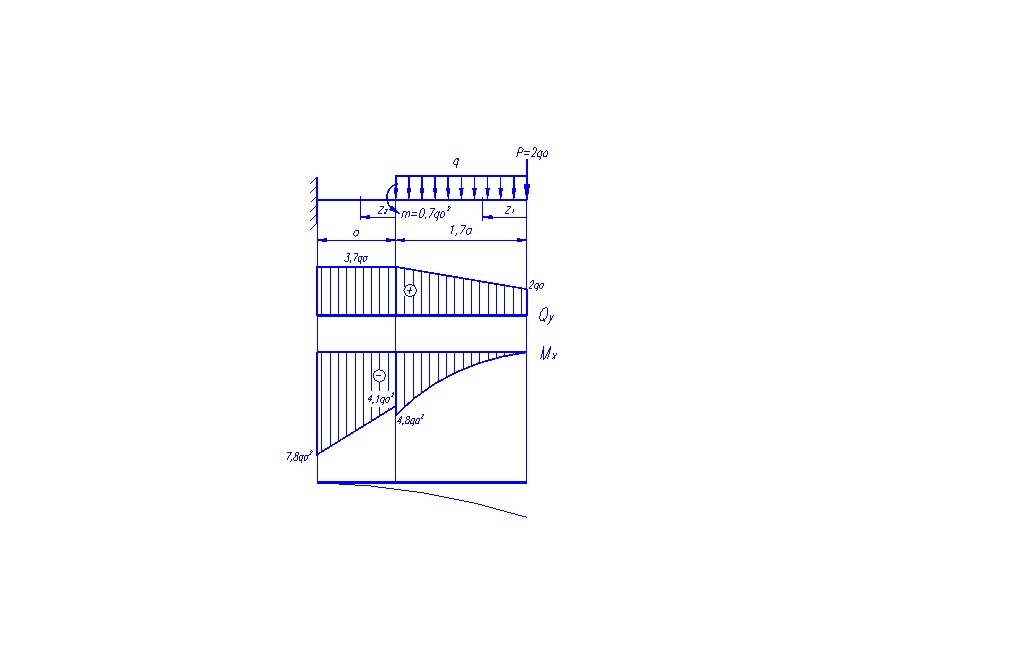

4. Строим эпюры
и
.
5. Руководствуясь эпюрой изгибающих моментов, вычертим приблизительный вид изогнутой оси балки.
Из эпюры видим, что нижние волокна балки сжаты по всей длине. Следовательно, балка изгибается вниз, при этом перемещение и поворот сечения в заделке отсутствуют.
6. Находим наиболее опасное сечение – в заделке,
.
Размер поперечного сечения балки определим из условия прочности:
.
Отсюда необходимый момент сопротивления изгибу
.
Для круга
. Откуда:
.
Задача №6
Для схемы балки II требуется по формуле Мора определить:
1. вертикальное перемещение центра сечения, где приложен сосредоточенный момент;
2. вертикальное перемещение центра сечения, где приложена сосредоточенная сила;
3. угол поворота сечения, где приложен сосредоточенный момент;
4. вычертить приближенный вид изогнутой оси балки.
Решение:

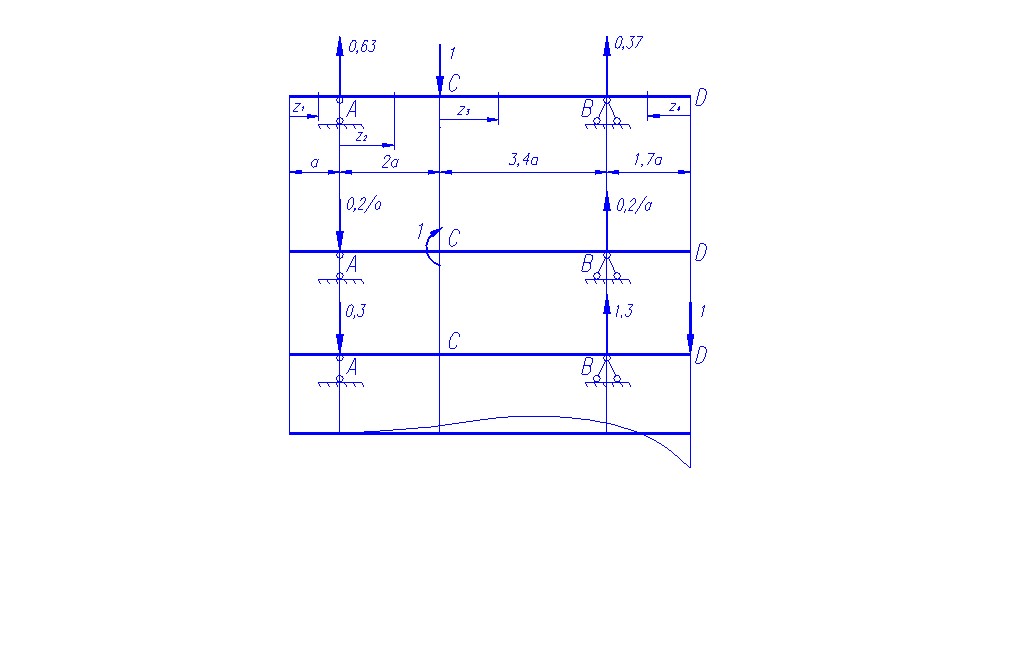

1. Приложим в точке С (где приложен сосредоточенный момент) единичную силу и единичный момент, а в точке D – единичную силу. Составим выражения моментов для каждого из единичный усилий для тех же участков, как и при построении грузовой эпюры.
1-й участок
2-й участок
3-й участок
4-й участок

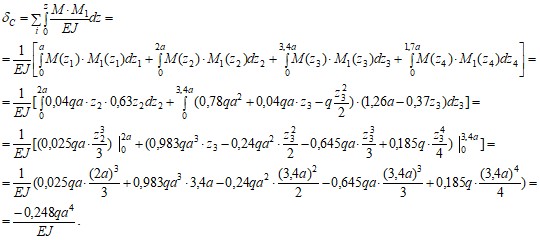

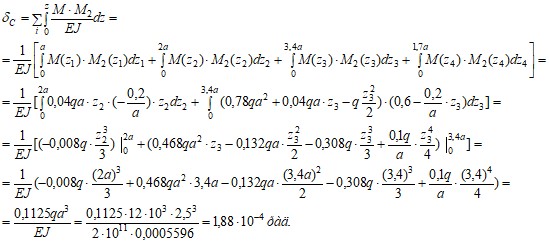

Определим вертикальное перемещение точки С по формуле Мора:
Модуль упругости для стали - E = 2⋅105МПа.
Для двутавра №55 – Jх = 55962см4 = 0,0005596м4.
м.
Так как значение перемещения получилось отрицательным, то направление перемещения противоположно направлению приложенной единичной силы – т. е. вверх.

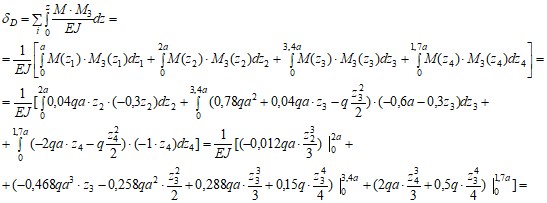

2. Определим вертикальное перемещение точки D по формуле Мора:
Направление перемещения совпадает с направлением единичной силы – вниз.
3. Определим поворот сечения С по формуле Мора:
Направление поворота совпадает с направлением единичного момента – по часовой стрелке.
Вычертим приближенный вид изогнутой оси балки.
