министерство путей сообщения

Российской Федерации

Ростовский государственный университет путей сообщения

, ,


НЕРАЗЪЕМНЫХ СОЕДИНЕНИЙ

Методические указания

Ростов-на-Дону

2000

УДК 744:515

Изображение неразъемных соединений: Методические указания /, , ; Рост. гос. ун-т путей сообщения. Ростов н/Д, 2000. 24 с.

Ил. 4. Табл. 1.

Рецензент: канд. техн. наук, доц. (РГУПС)

СОДЕРЖАНИЕ

1. Цель работы

2. Паяные соединения

3. Соединение деталей склеиванием

Рекомендуемая литература

Приложения 1

Приложения 2

Приложения 3

Приложения 4

1. ЦЕЛЬ РАБОТЫ

Выработать навыки оформления графических работ в соответствии

с требованиями ГОСТ ЕСКД по разделу «Неразъемные соединения».

2. ПАЯНЫЕ СОЕДИНЕНИЯ

Паяные соединения относятся к неразъемным соединениям и применяются, в основном, на предприятиях радио - и электромашиностроения.

Основные типы и элементы паяных швов устанавливает ГОСТ 19249-73.

Типы паяных соединений и их условные обозначения даются в нижеприведенной таблице.

Конструктивные элементы паяного шва характеризуются следующими параметрами:

- толщиной шва (расстояние между поверхностями соединенных деталей);

- шириной шва (в соединениях внахлестку и телескопическом ширина шва равна величине нахлестки);

- длиной шва.

Условные обозначения швов паяных соединений, используемые при переписке и в документации (кроме рабочих чертежей), включают в себя буквенно-цифровое обозначение соединения (таблица), размер сечения и длину шва.

НЕ нашли? Не то? Что вы ищете?

Например, шов телескопического соединения ПН-4 толщиной 0,1 мм, шириной 15 мм и длиной 100 мм обозначается:

ПН-4, 0,1х15х100. ГОСТ 19249-73.

Изображение соединений, получаемых пайкой, устанавливает ГОСТ 2.313-82.

Место соединения элементов показывают сплошной линией толщиной 2S (где S – толщина сплошной основной линии 0,5…1,4 мм по ГОСТ 2.303-68). При небольшой толщине соединяемых деталей (меньше 2 мм каждая), когда соединяемые элементы на чертеже показаны в сечении зачерненными, место соединения изображается с просветом.

От условного изображения шва проводят линию-выноску со стрелкой, указывающей на утолщенную линию с символом паяного соединения (рис. 1). Швы, выполненные по периметру, обозначают окружностью диаметром 3…5 мм на противоположном от стрелки конце линии-выноски (рис. 2). Окружность изображается тонкой линией S/2.

Тип паяного соедине-ния	Форма поперечного сечения соединения	Буквенные обозначения конструкторских элементов	Услов-ные обозна-чения соеди-нений

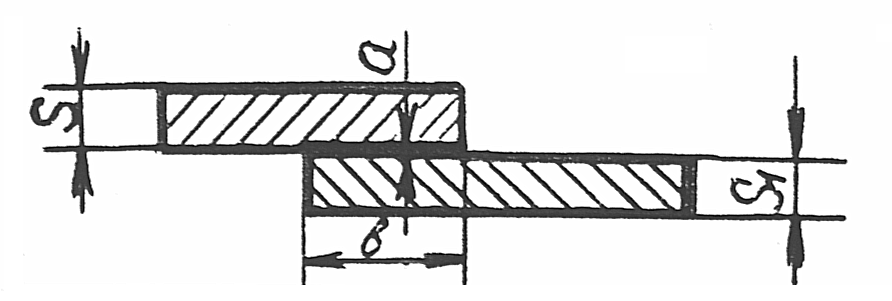

Внахлестку		S – толщина основного материала; a – толщина шва; b – ширина шва α - угол скоса S = b β - угол соединения деталей R – радиус кривизны детали	ПН-1

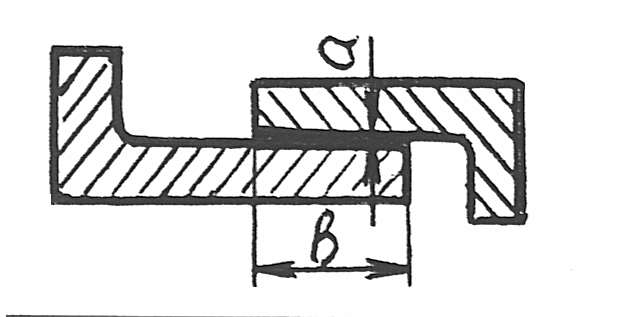

	ПН-3

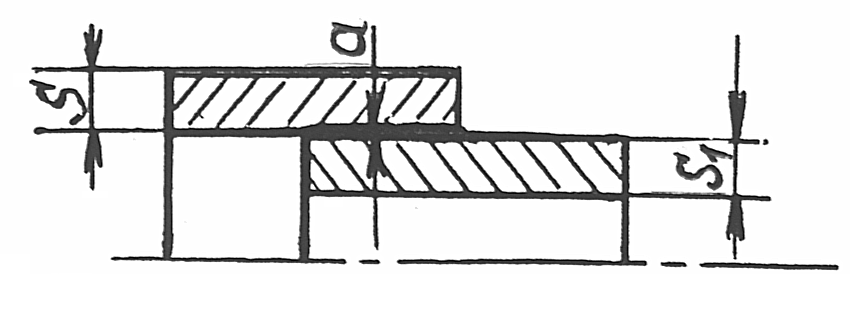

Телескопи-ческое		ПН-4

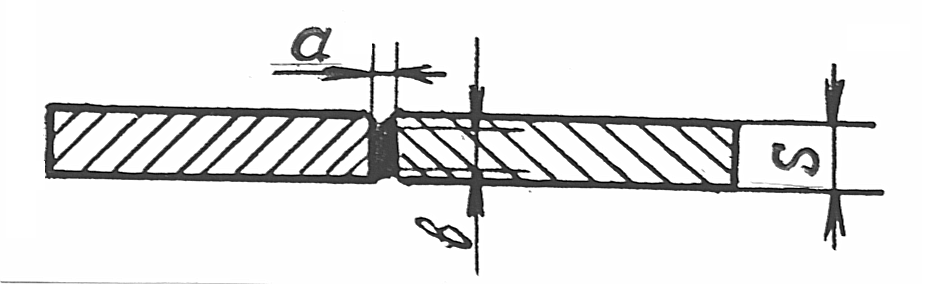

Встык		ПВ-1

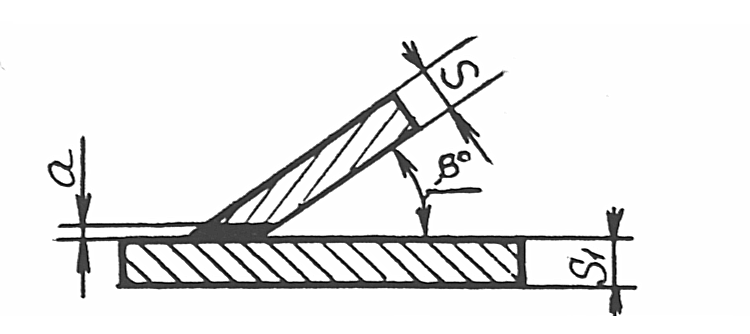

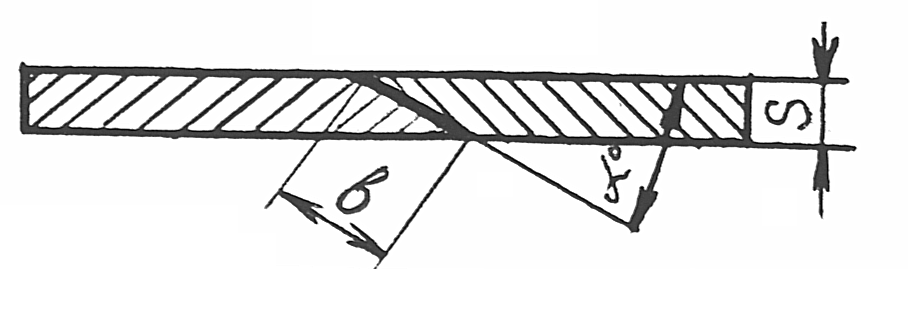

Вскос		ПВ-3

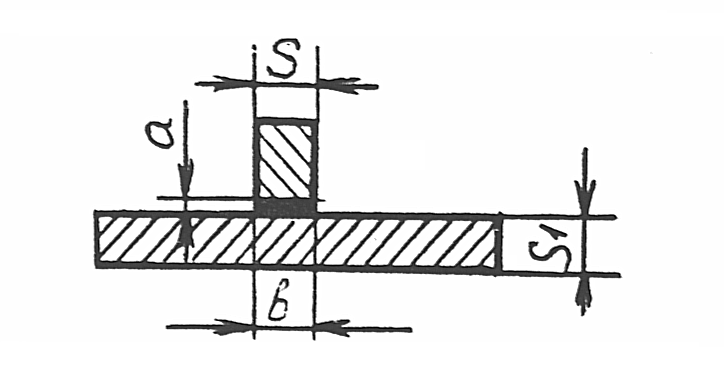

Втавр		ПТ-1
В угол		ПУ-1

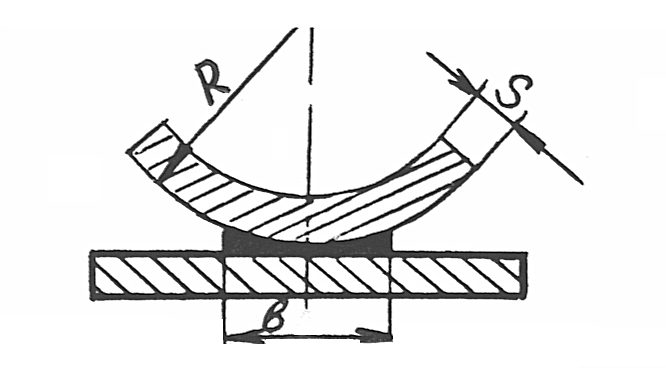

Соприка-сающееся		ПС-3

Рис. 1. Символ пайки: S – толщина сплошной основной линии по

ГОСТ 2.303-68 (S = 0,5…1,4 мм);

d – диаметр дуги знака (d = 4…5 мм)

Рис. 2. Обозначение паяного соединения

Обозначение припоя приводится на поле чертежа в технических требованиях с указанием на полке линии-выноски номеров соответствующих пунктов технических требований.

Структура записи технических требований:

Припой ПОС 40 ГОСТ 21931-76; Припой ПСр 70 ГОСТ 19738-74.

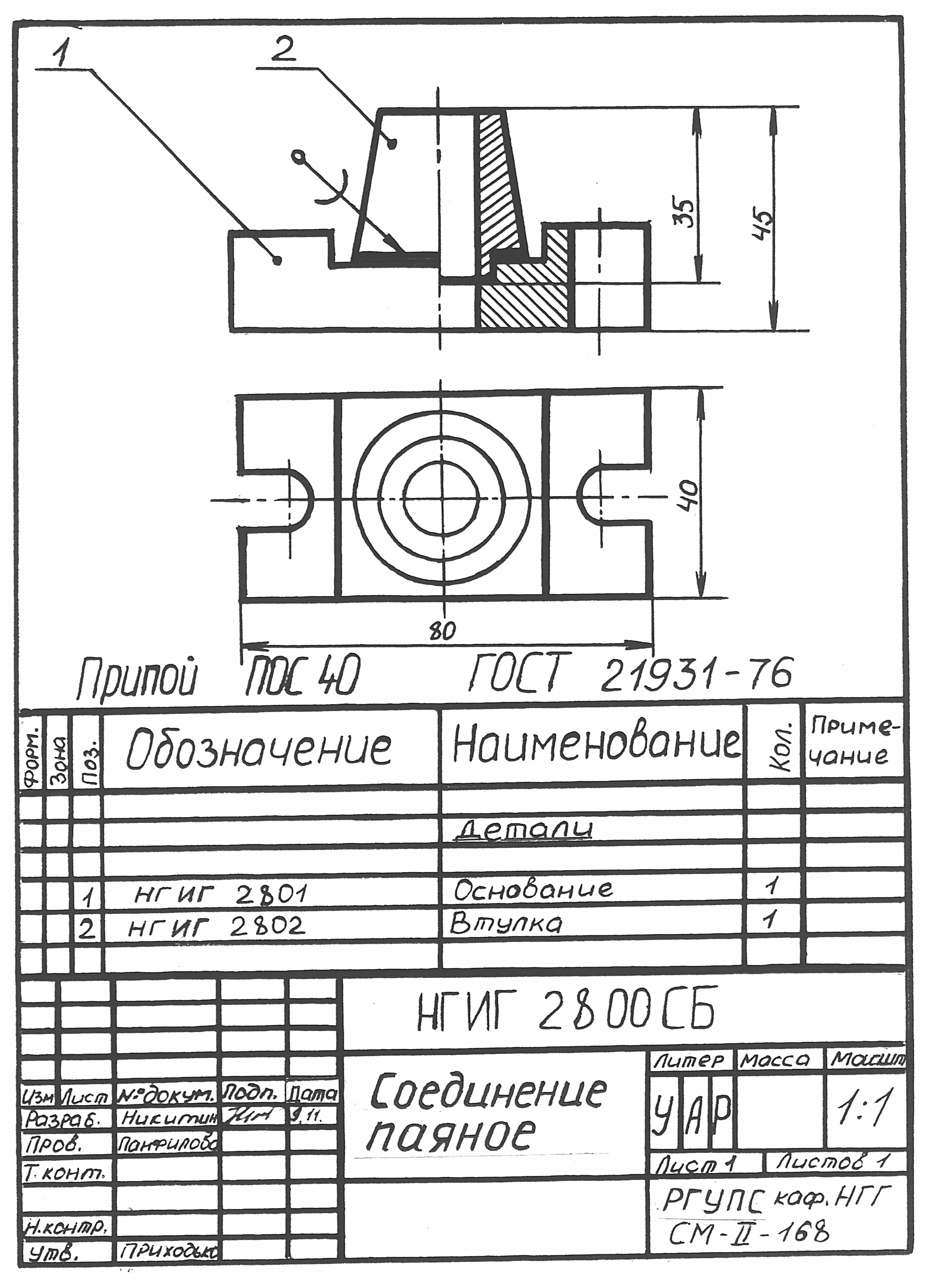

Пример оформления графической работы приведен в приложении 1.

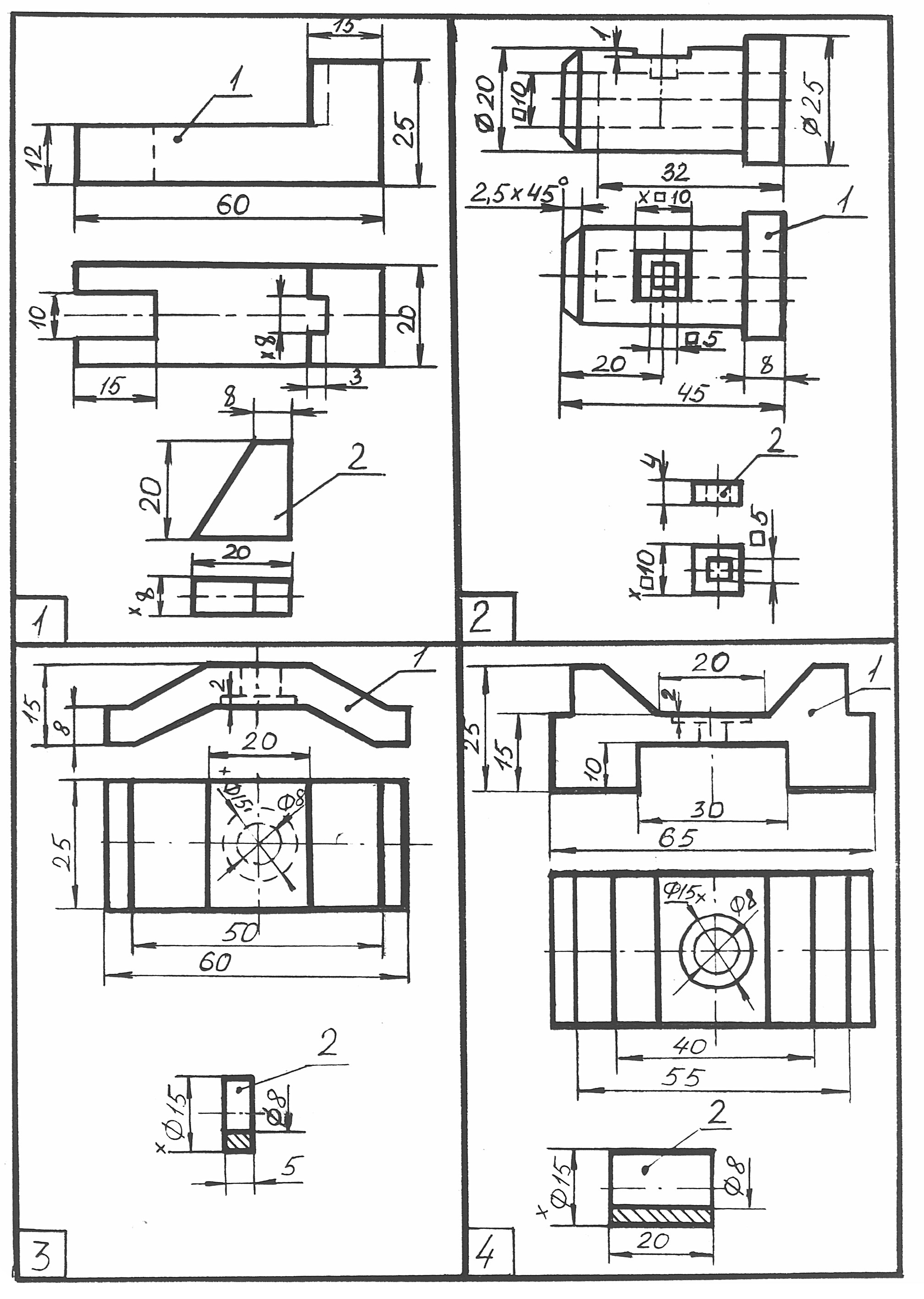

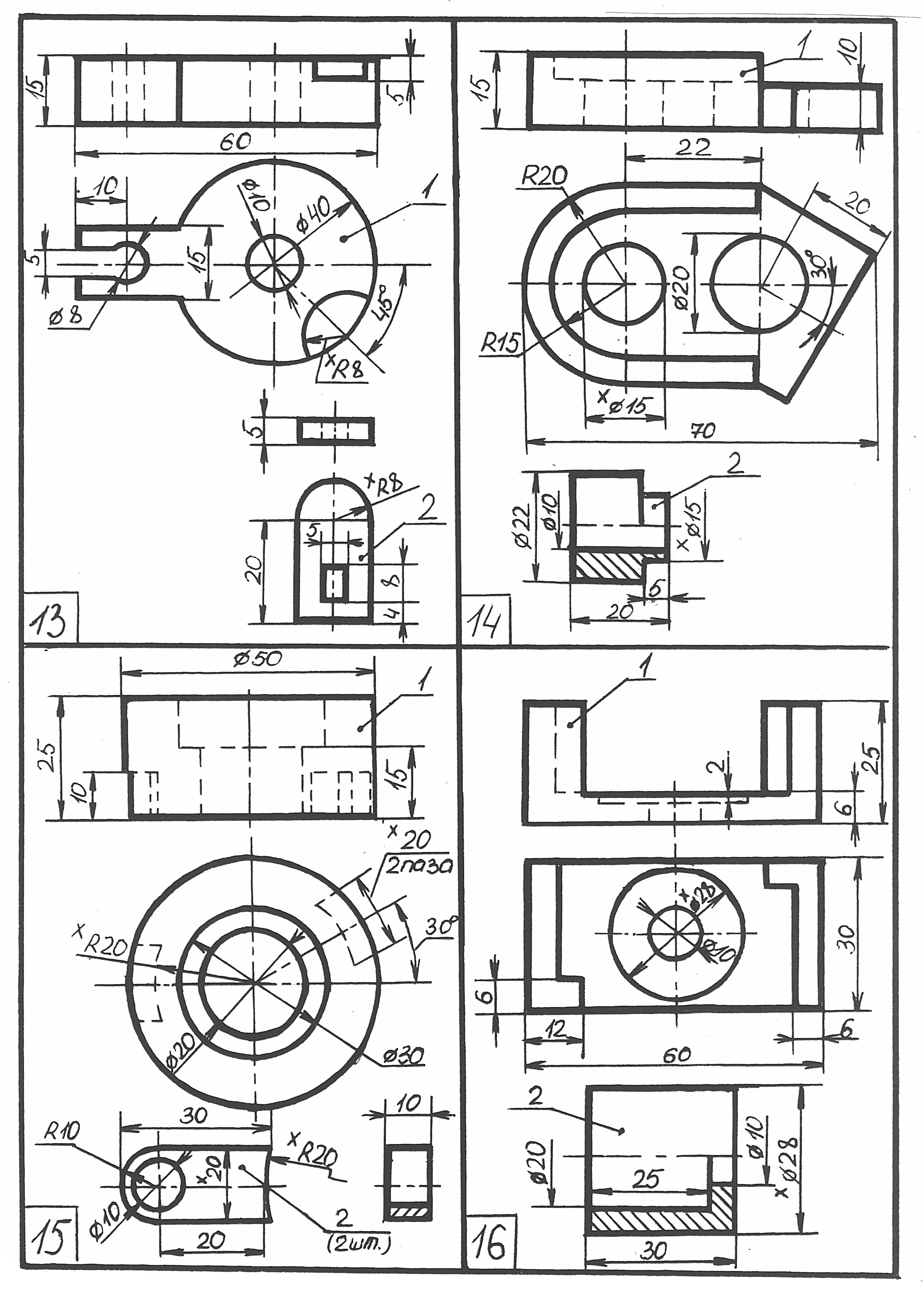

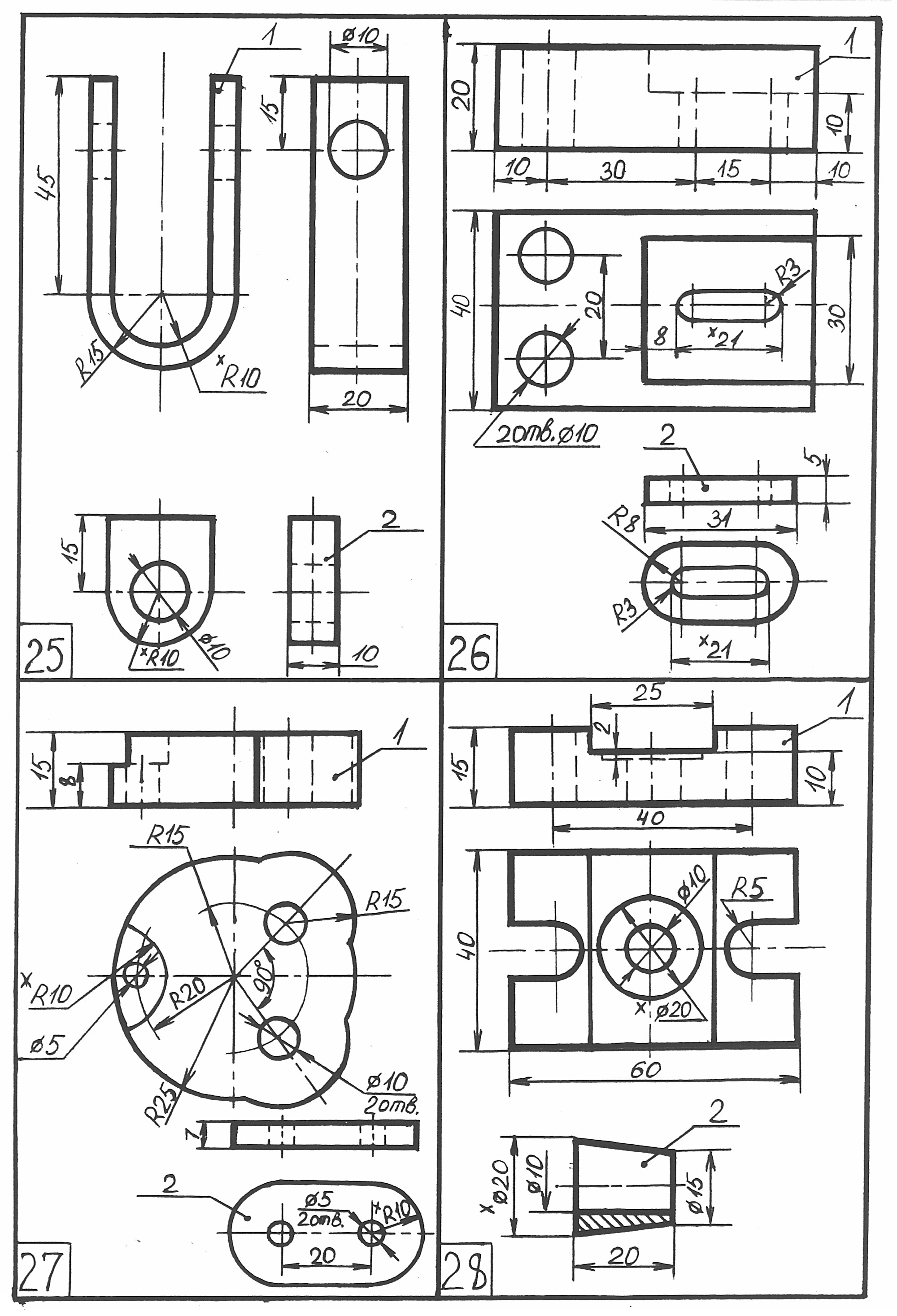

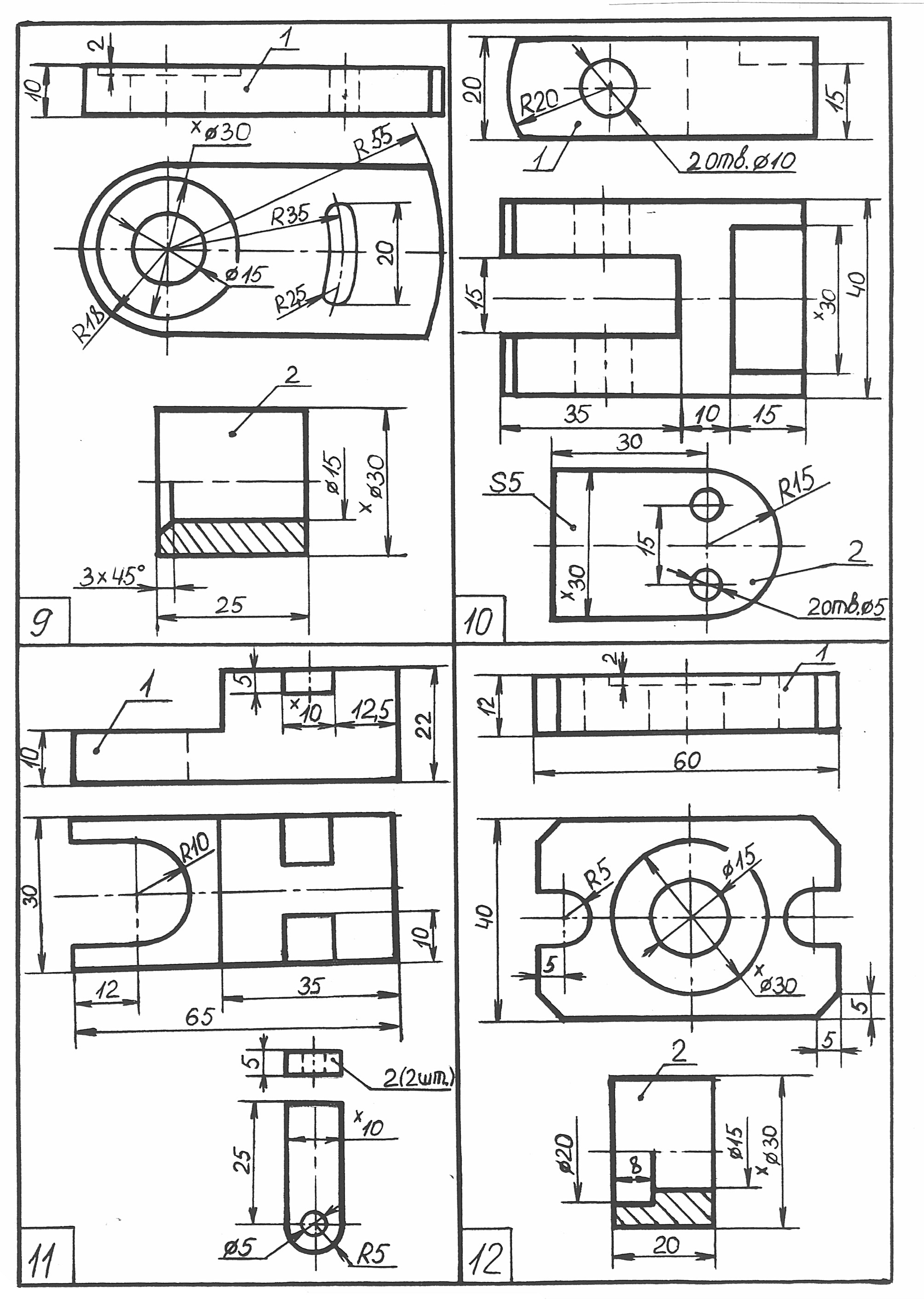

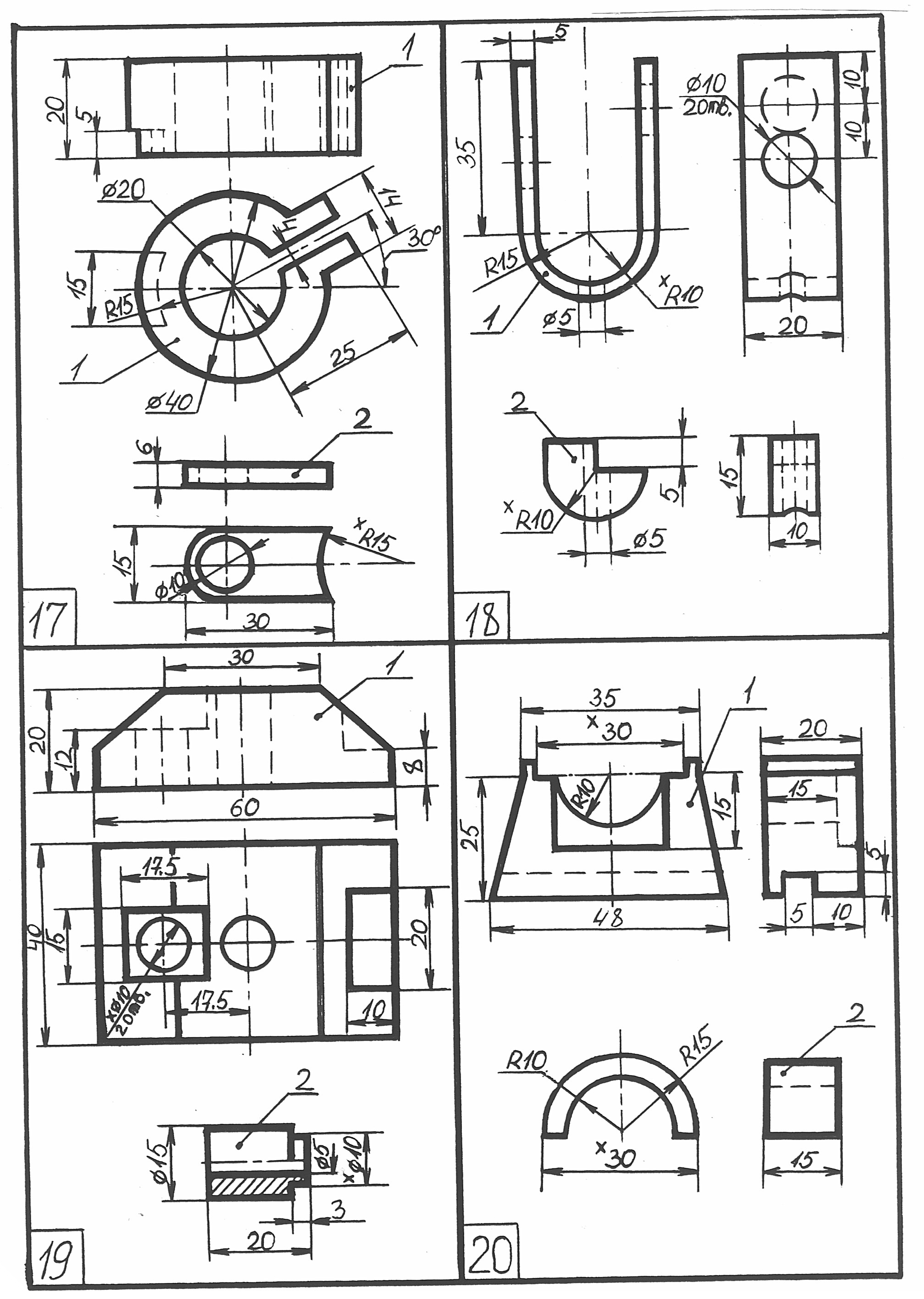

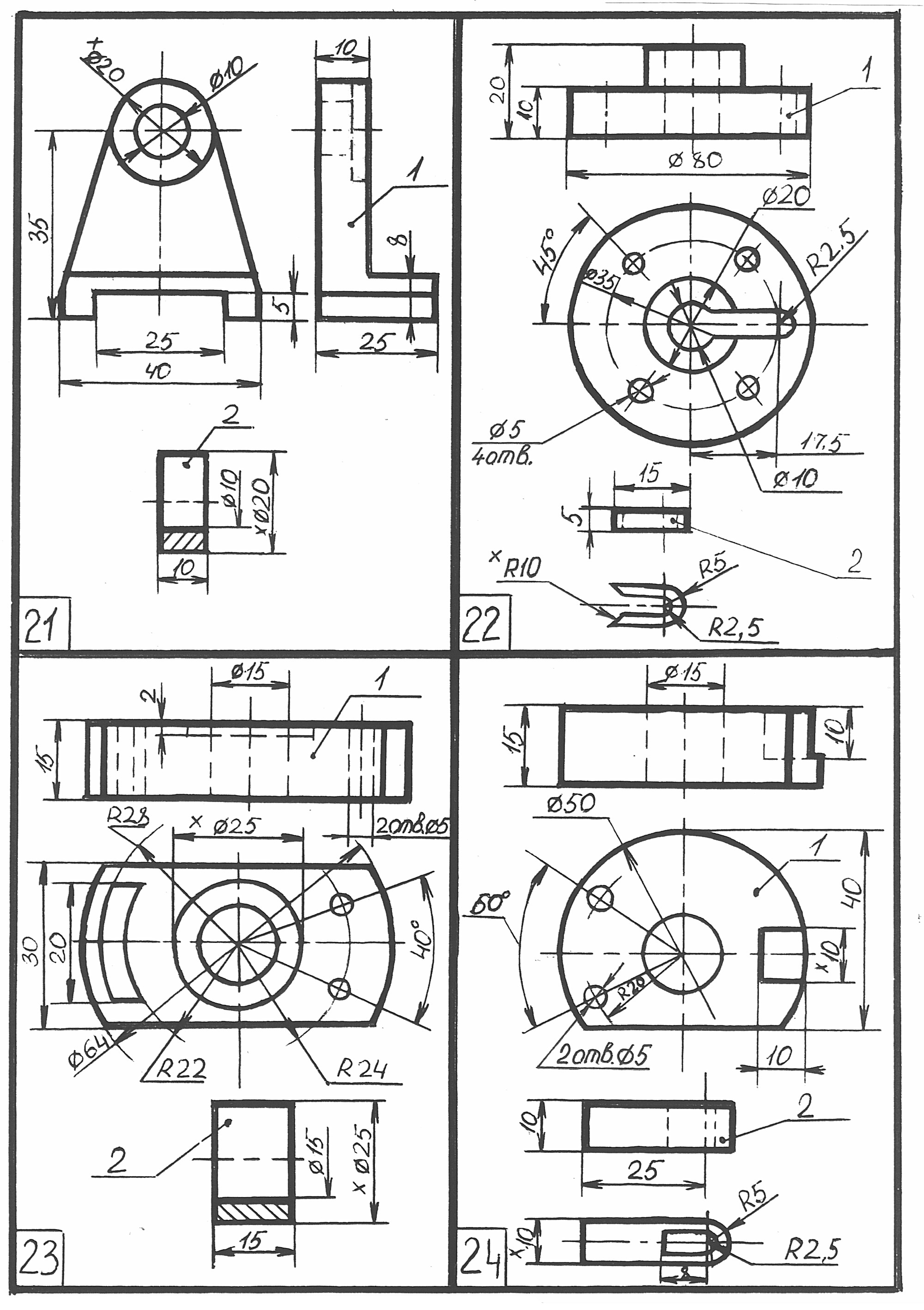

В приложении 2 даны индивидуальные задания на выполнение аудиторной учебной работы «Паяные соединения».

В каждом варианте приведены чертежи двух деталей:

деталь №1 – основание (для всех вариантов);

деталь №2 – кронштейн (варианты: 1, 5, 7, 8, 10, 11, 13, 15, 17, 18, 20, 22, 24, 25, 27) и втулка (варианты: 2, 3, 4, 6, 9, 12, 14, 16, 19, 21, 23, 26, 28).

Размеры сопрягаемых поверхностей каждой детали отмечены на чертеже знаком «х».

Необходимо: изобразить на листе формата А4 паяное соединение этих двух деталей; нанести условное обозначение соединения, номера позиций, габаритные размеры изделия; составить спецификацию и технические требования; заполнить основную надпись чертежа.

3. СОЕДИНЕНИЕ ДЕТАЛЕЙ СКЛЕИВАНИЕМ

Клееные соединения относятся к неразъемным. Склеивание применяется в изделиях и конструкциях из различных неметаллических и металлических материалов для слабонагруженных деталей.

При выполнении операции склеивания необходимо выдерживать толщину клеевого шва (не более 0,25 мм), так как при увеличении толщины прочность соединения значительно снижается.

Условные изображения клееных соединений

Место соединения деталей на видах и разрезах условно изображают сплошной утолщенной линией 2S. Способы условного изображения соединений склеиванием устанавливает ГОСТ 2.313-68 (СТ СЭВ 138-81).

При толщине деталей менее 2 мм место соединения зачерненных элементов изображают просветом.

Обозначение на чертежах клееных соединений

Соединение, получаемое склеиванием, обозначают по ГОСТ 2.313-82 на линии-выноске соответствующими символами и знаками. Линия-выноска заканчивается стрелкой на линии шва. Если склеиваемый шов невидимый, то линия-выноска заканчивается точкой.

На линии-выноске наносят сплошной основной линией символ склеивания (рис. 3). Швы, выполненные по периметру, обозначаются окружностью диаметром 3…5 мм тонкой линией на конце линии-выноски (рис. 4).

Обозначение марки клея указывают в спецификации в разделе «Материалы» или в технических требованиях на поле чертежа. Структура записи технических требований:

Клей БФ-2 ГОСТ 12172-74; Клей ОК-5ОП ГОСТ 14887-69.

Если швы выполнены на изделии клеем различных марок, то их следует пронумеровать, указывая номер на наклонном участке линий-выносок.

Ссылка на соответствующий номер шва дается в спецификации в графе «Примечание».

Чертеж соединения склеиванием выполняется на листе формата А4.

Рис. 3. Символ склеивания: h – размер шрифта по ГОСТ 2.304-81;

S – толщина сплошной основной линии по ГОСТ 2.303-68

Рис. 4. Обозначение

клееного соединения

Спецификация помещается на этом же чертеже над основной надписью. Если чертеж будет выполнен на листе формата А3, то спецификация – на отдельном листе формата А4 по стандартной форме.

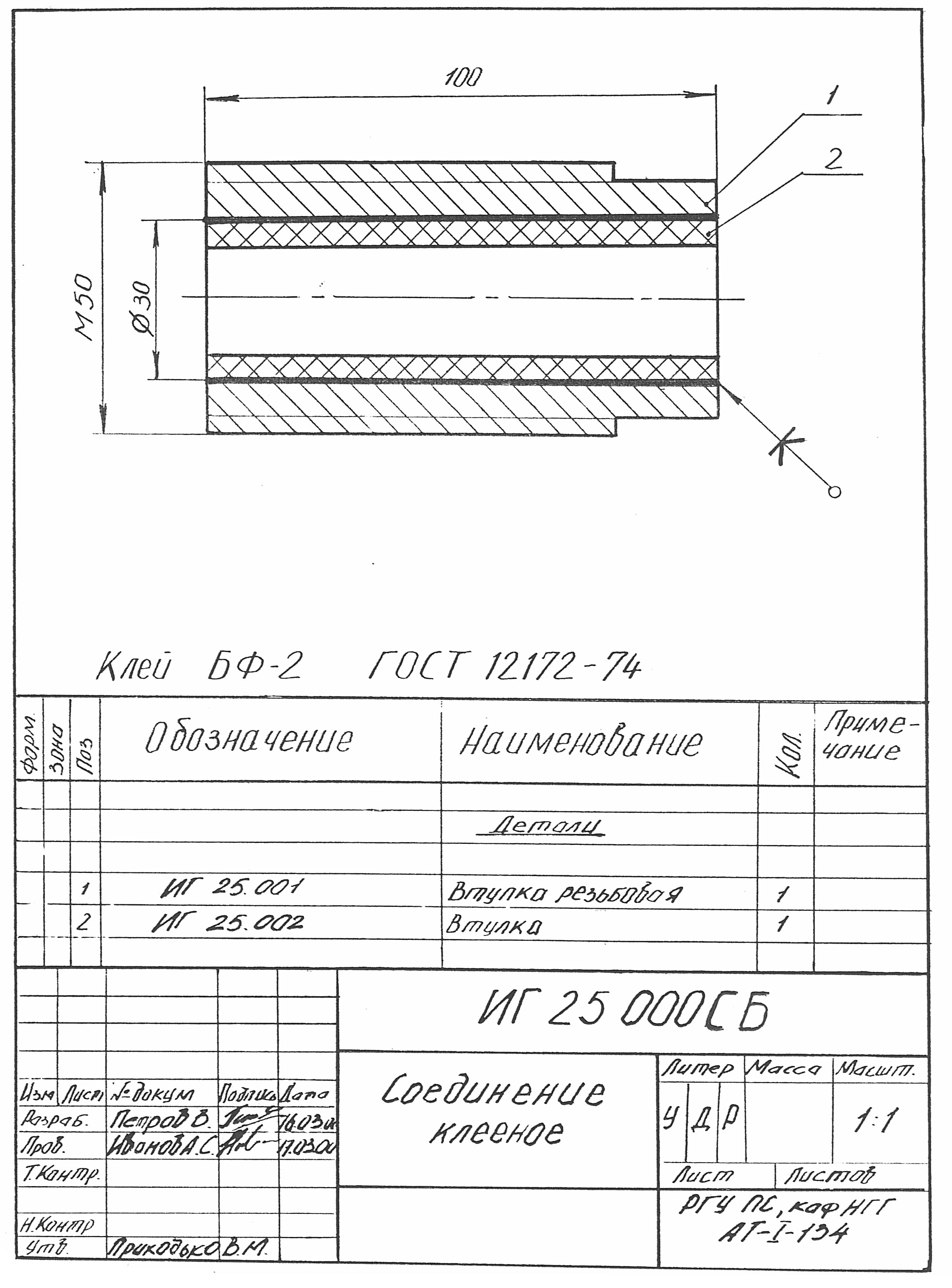

Пример оформления графической работы приведен в приложении 3.

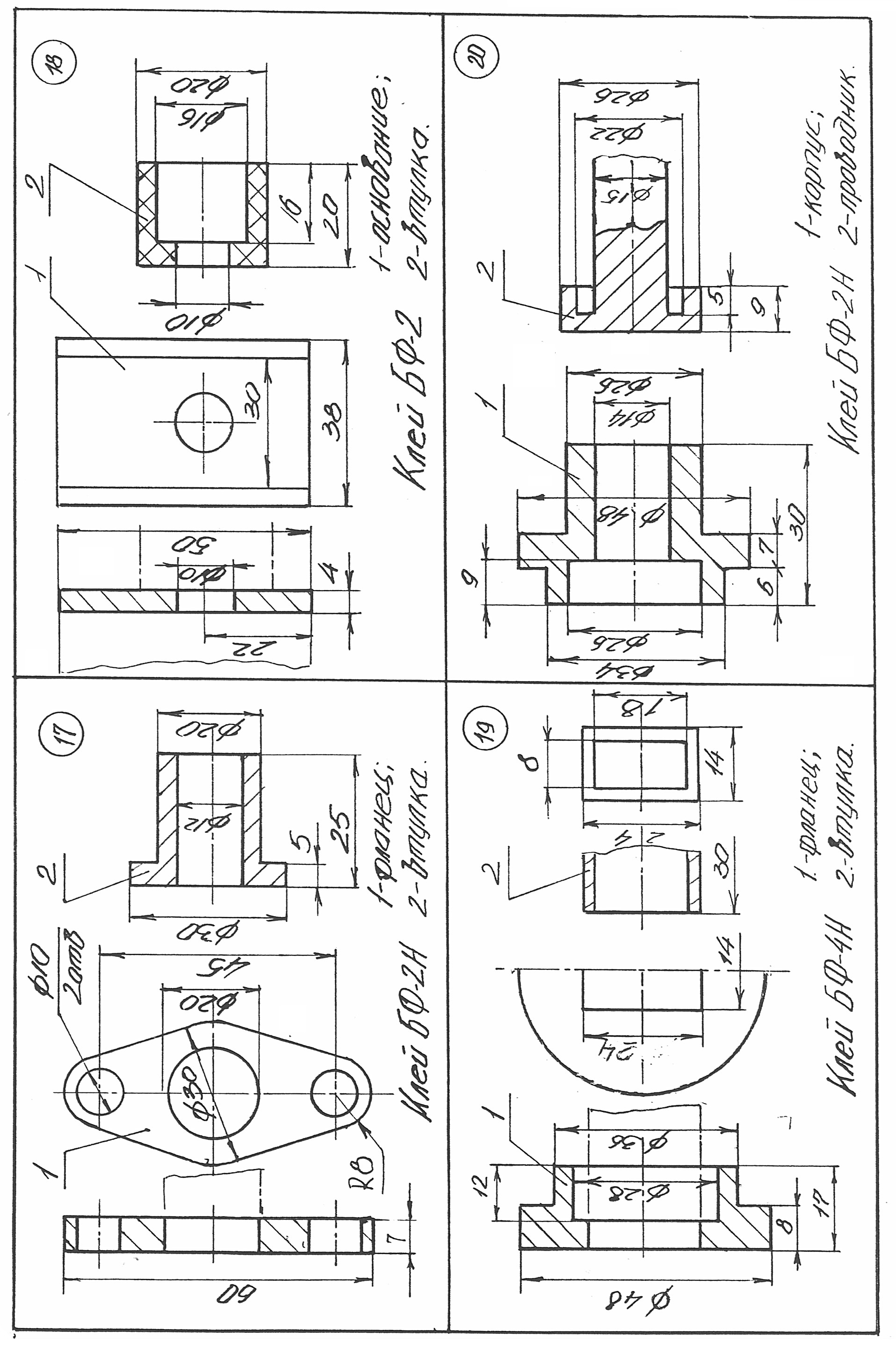

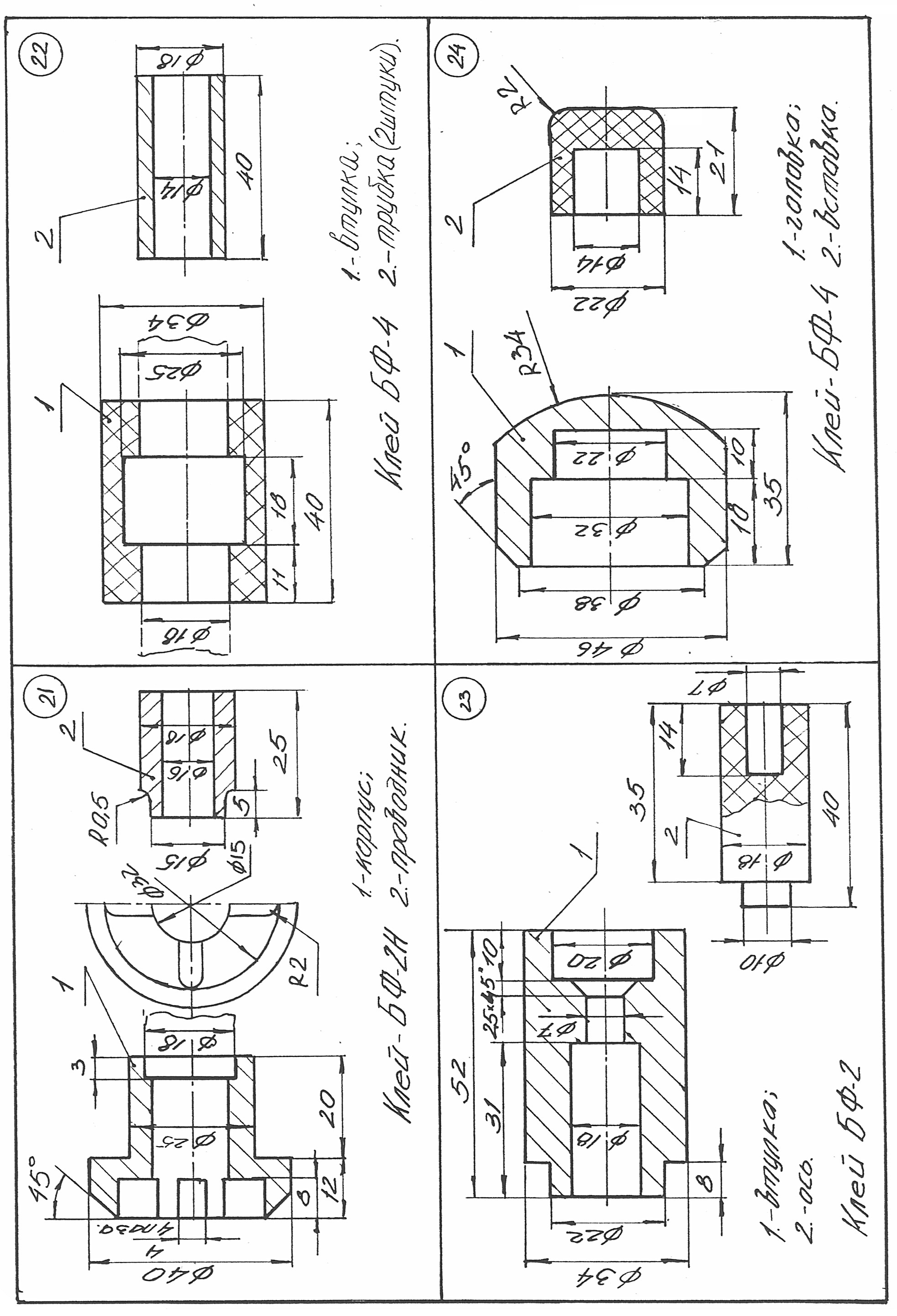

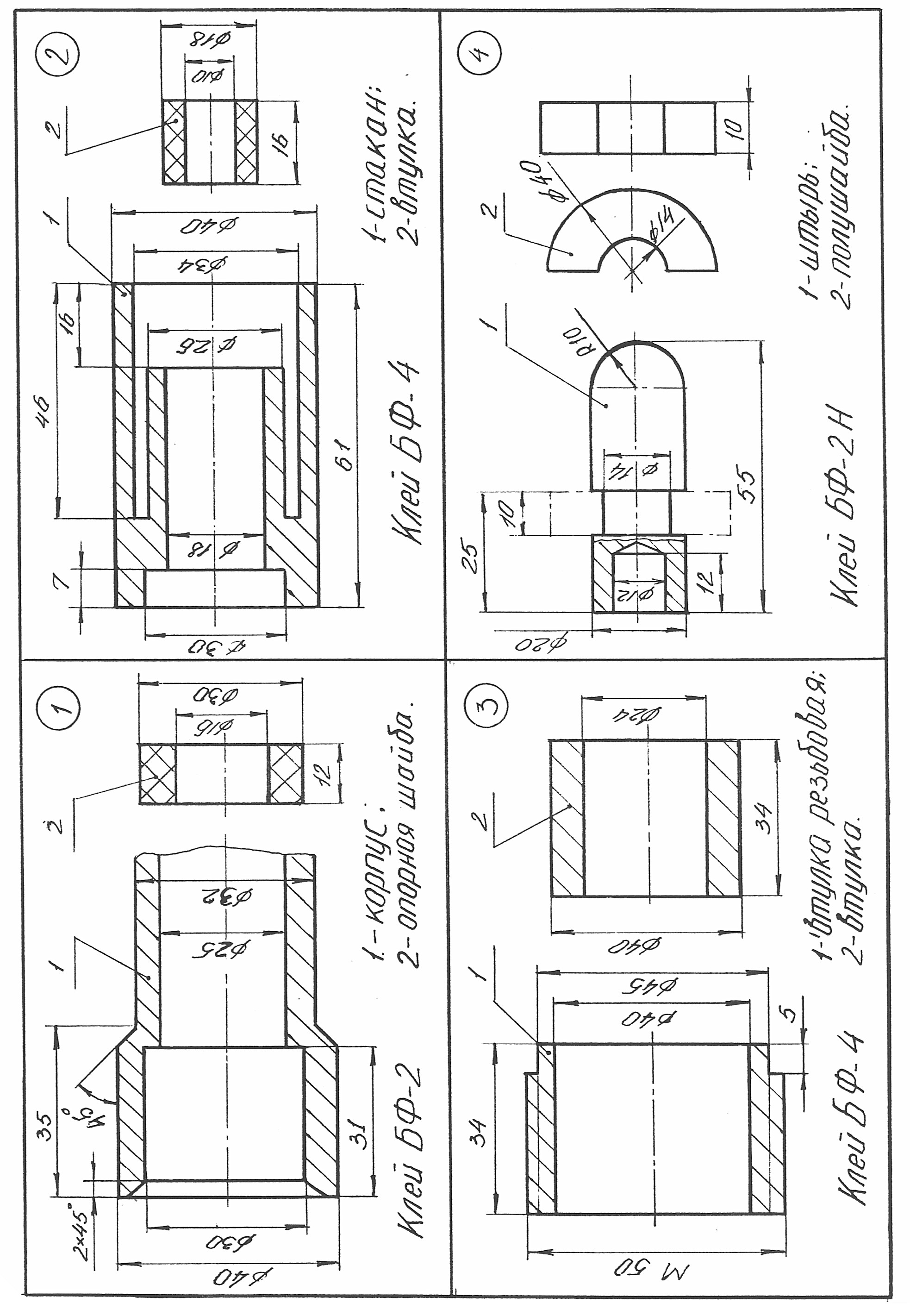

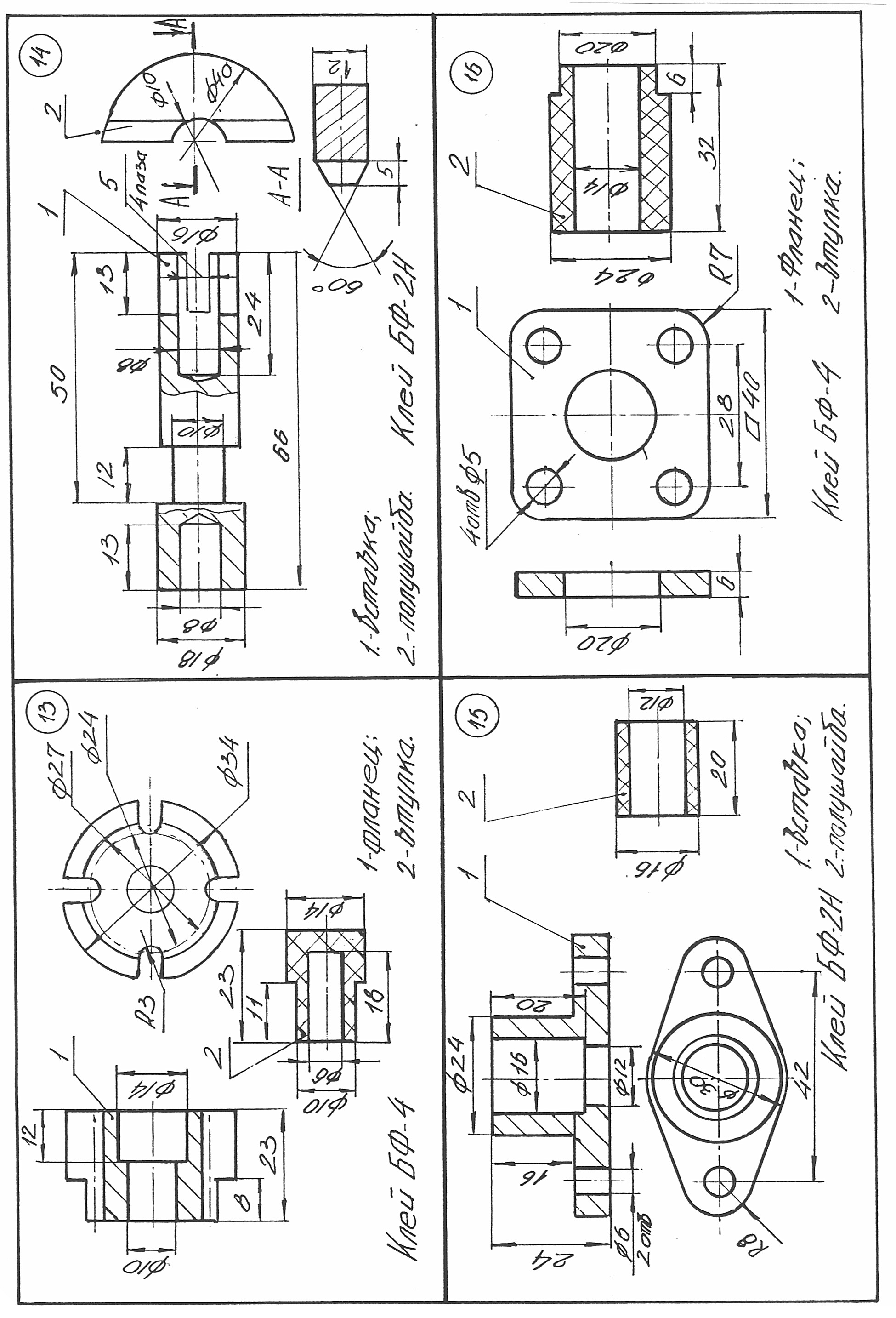

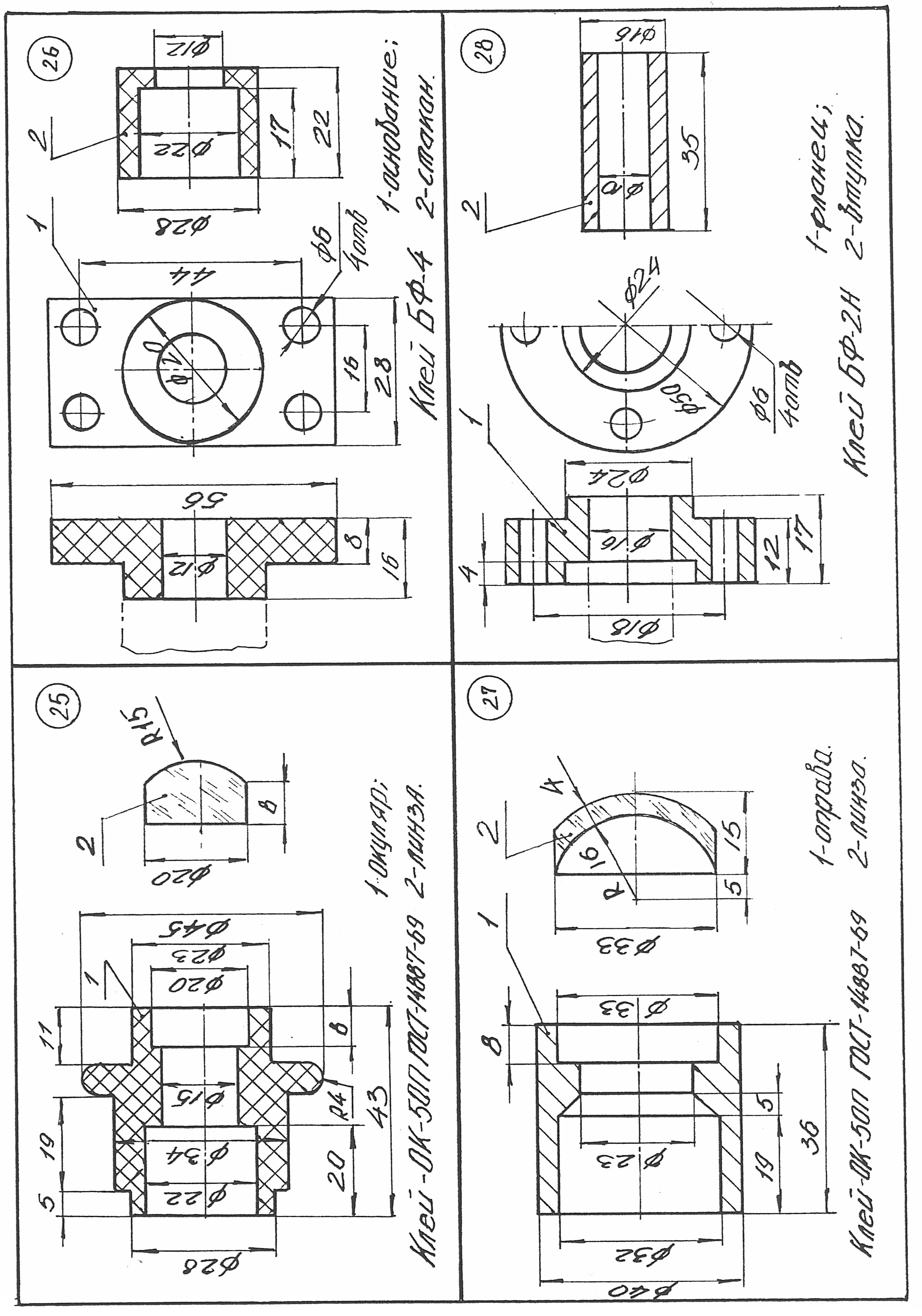

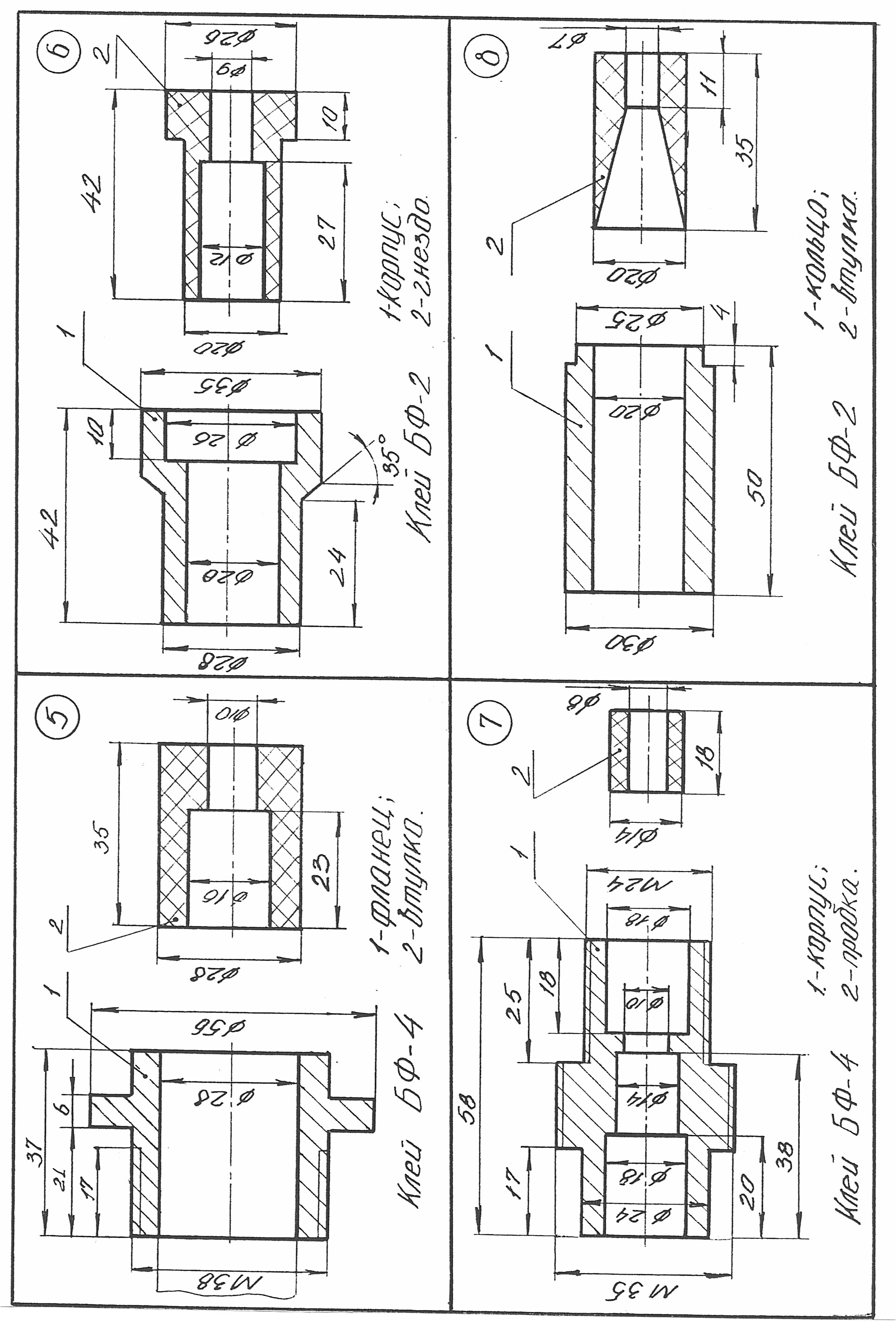

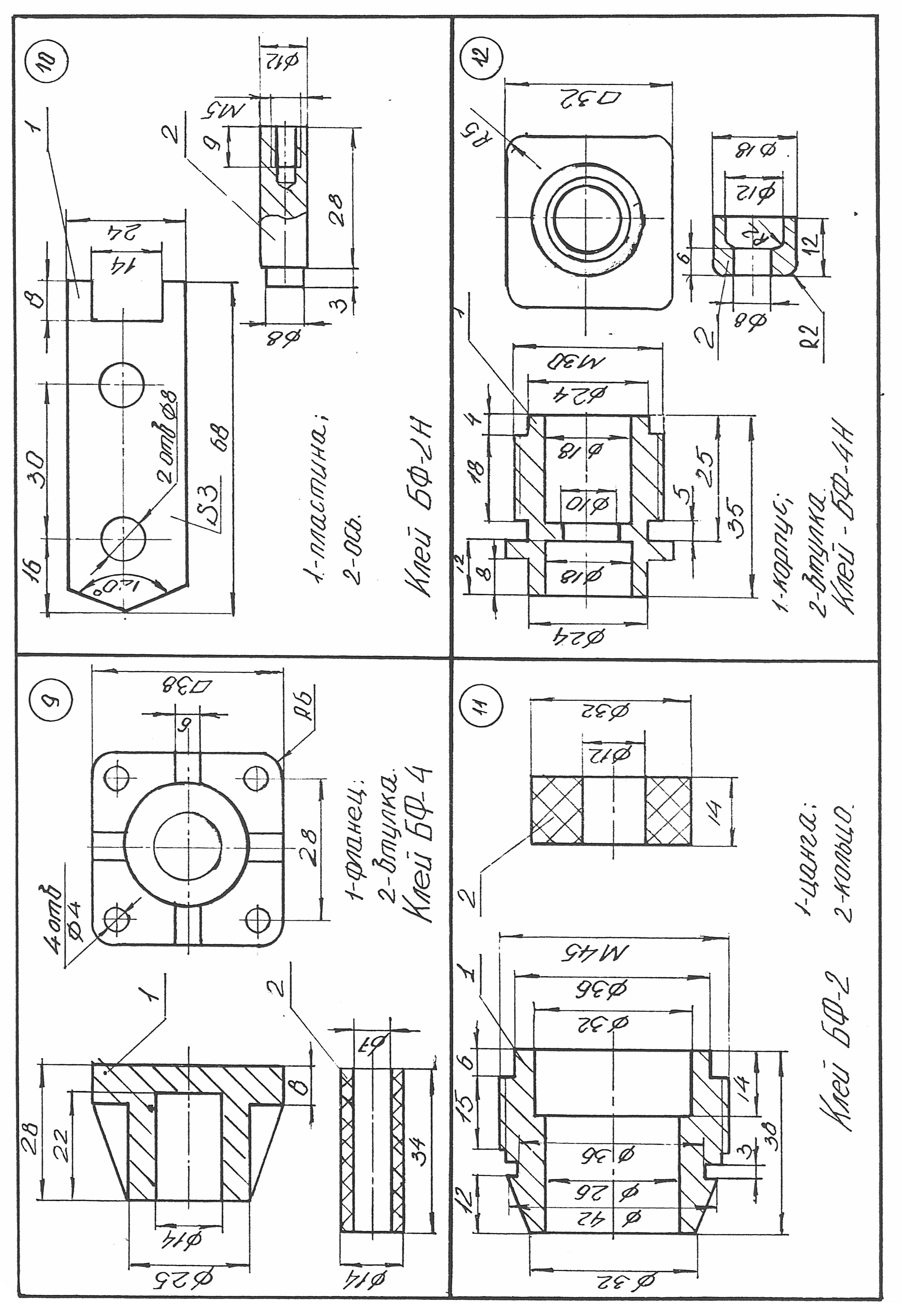

В приложении 4 даны задания на выполнение аудиторной учебной работы «Клееные соединения». При оформлении наносятся: условное обозначение соединения; номера позиций; габаритные размеры. Затем составляются спецификация и технические требования, заполняется основная надпись.

При выполнении графической работы следует указать применяемые марки клея:

БФ-2

БФ-4

ГОСТ 12172-74 – для склеивания металлов с неметаллами;

БФ-2Н

БФ-4Н

ГОСТ 12172-74 – для склеивания металлов с металлами;

ОК-50П

ГОСТ 4887-69 – для склеивания линз с другими оптическими деталями.

Элементы соединения деталей обозначены на чертеже штрихпунктирной линией.
