Урок

Тема: Коллекторный электродвигатель.

Ход урока

Назначение электродвигателя

Электродвигатель предназначен для преобразования электрической энергии в механическую. Первый электродвигатель создал Борис Семёнович Якоби в 1834 году. Электродвигатели используются в пылесосах, холодильниках, магнитофонах, кухонных комбайнах, электродрелях, станках, автомобилях, поездах, космических станциях.

       Принцип работы

Устройство простейшего коллекторного электродвигателя: якорь начинает вращаться из-за отталкивания одноимённых полюсов якоря и статора

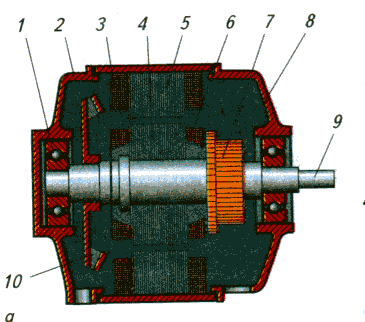

       Устройство электродвигателя

1-подшипники, 2-задняя крышка статора, 3-обмотка, 4-якорь, 5-сердечник, 6-обмотка якоря, 7-коллектор, 8-передняя крышка, 9-вал, 10-крыльчатка.

Электродвигатель постоянного тока с параллельным возбуждением

Электродвигатель постоянного тока с последовательным возбуждением

       Способы изменение частоты вращения вала  электродвигателя

1.Путём изменения напряжения питания электродвигателя.

2.Путём изменения величины тока возбуждения статора. Чем больше сила тока в статоре, тем выше частота вращения вала электродвигателя.



         Преимущества электродвигателей


    Отсутствие во время работы вредных выбросов Не требуют постоянного обслуживания Можно установить в любом месте Работают в условиях  вакуума Не используют легковоспламеняющиеся вещества (бензин, дизельное топливо) Простота использования

Домашнее задание: Повторить условные обозначения элементов электрической цепи.

Урок

Тема: Ремонт бытовых осветительных электроприборов (определение неисправности и способы их устранения)

Ход урока


Повторение условных обозначений элементов электрической цепи.

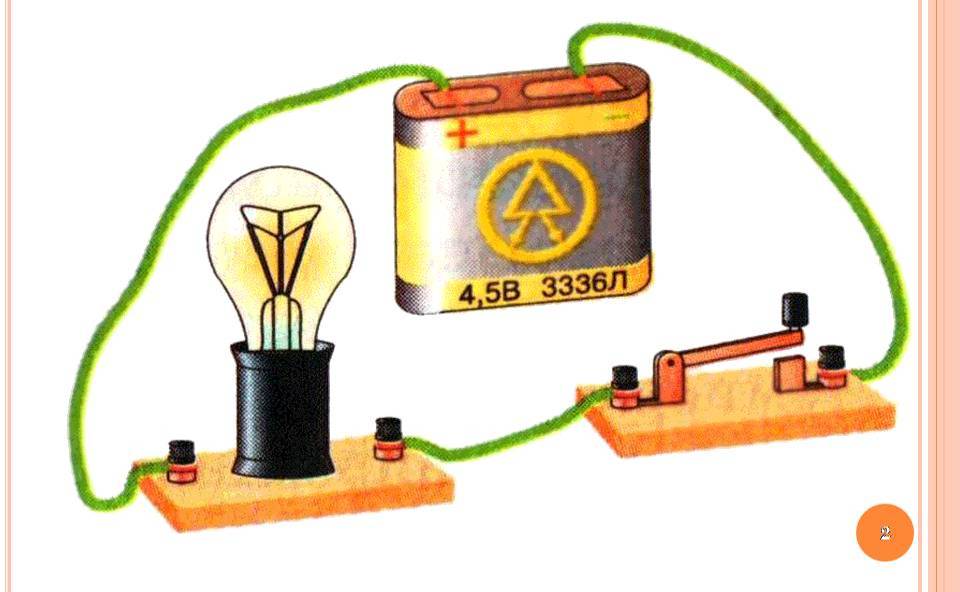

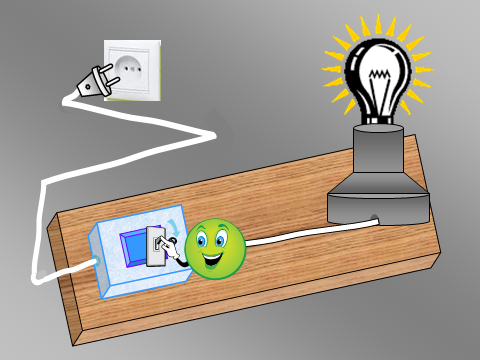

Начертите схему цепи изображенной на рисунках

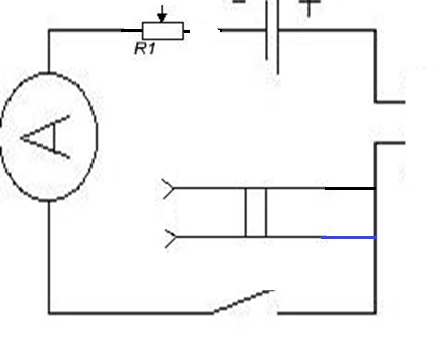

Найдите допущенные ошибки



2.Изучение нового материала

Возможные неисправности

в одноламповых светильниках

и способы их устранения


Причина неисправности

Способ устранения

Перегорела лампа

Отключить светильник от электрической сети. Дать остыть лампе в течение 3—4 мин. Вывернуть лампу и заменить ее новой.

Лампа ввернута не до упора

Отключить светильник. После остывания лампы довернуть ее, придерживая другой рукой светильник.

Произошел разрыв электрической цепи

Осмотреть провода. При разрыве токопроводящей жилы заменить шнур на новый. Разобрать выключатель, вилку и патрон. Проверить надежность крепления проводов. Подвернуть винты.

Отломился опорный контакт электро-лампового патрона

Заменить сердечник патрона.
